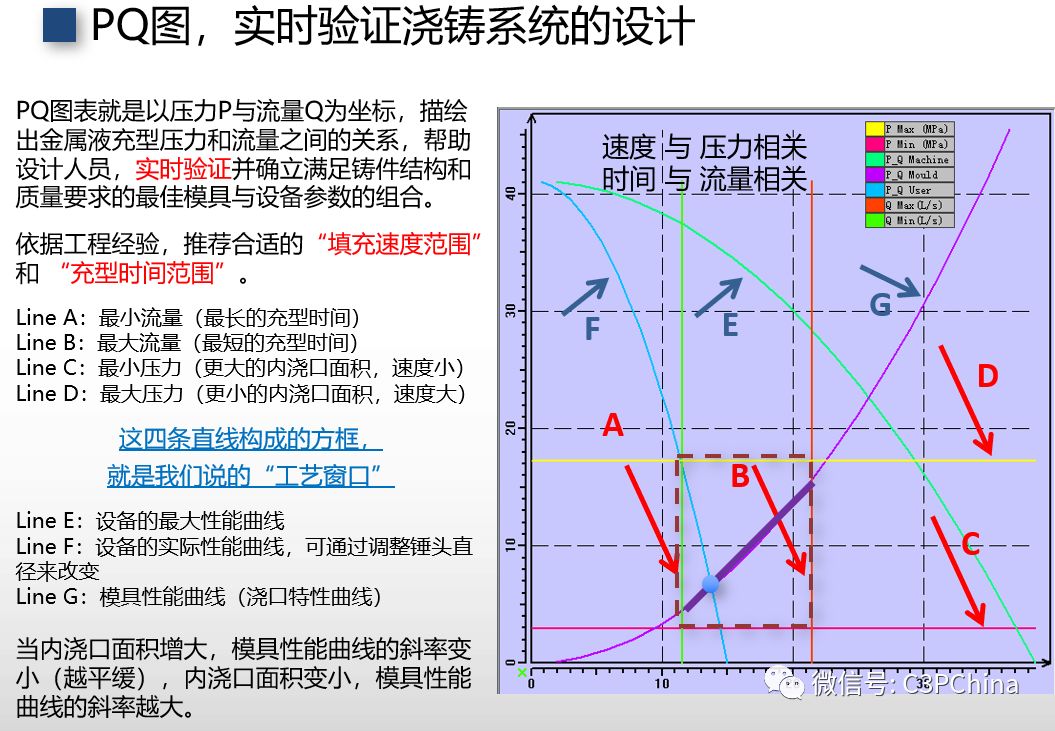

什么樣的PQ才是好的？七字真言：

窗大，線長，交點正

敲個黑板， PQ2也稱PQ平方圖與PQ圖是不一樣的，請大家不要笑，因為在上兩周，筆者還在一本雜志上，看到有作者通篇對著一個PQ圖而寫成了PQ平方。

PQ圖為什么沒有得到很好的應用？

事實上，從上世紀八十年代開始，PQ平方圖就得到了老一輩壓鑄專家的重視與推廣，可一般的壓鑄工作者，并沒有很深的數學理論功底。雖然PQ平方圖有一定的重要性，但由于需要繁瑣的數學計算，因此，并未得到很好的推廣。

PQ圖很麻煩？

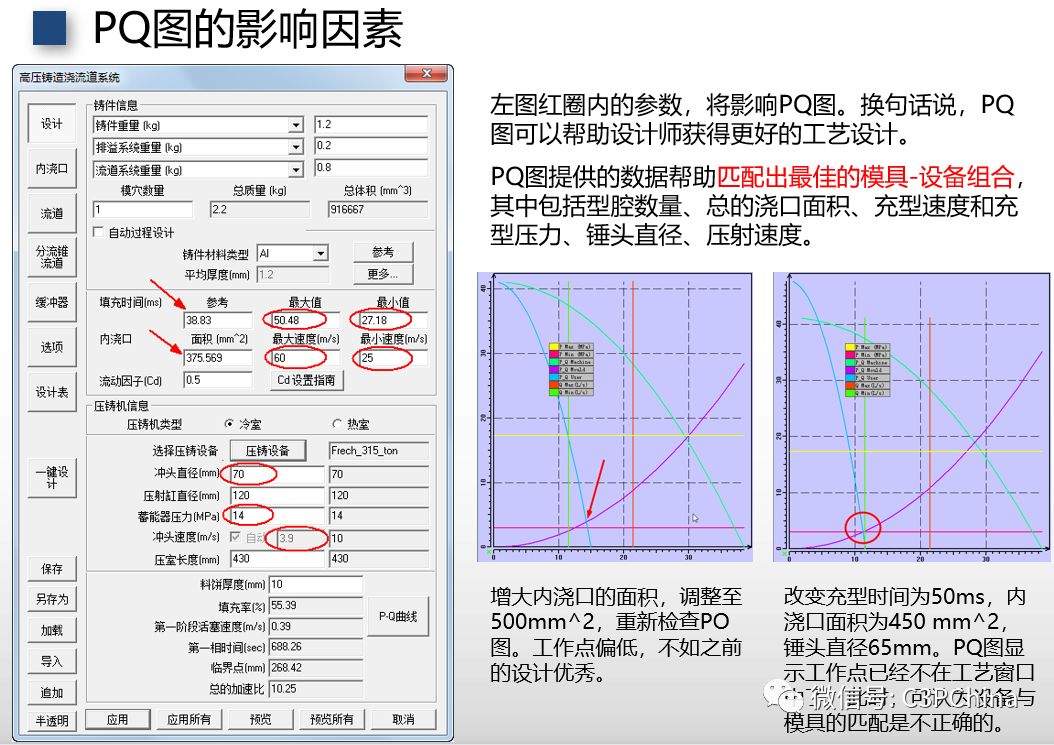

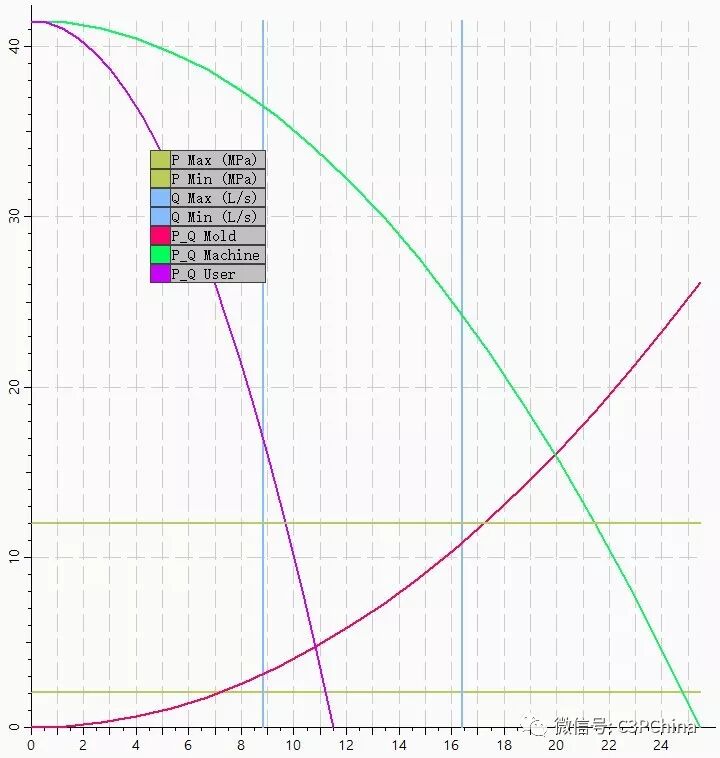

PQ平方圖，做出來的圖都是直線，這是因為以前計算機不普及，壓力P與流量Q的平方是線性關系，為了手工計算作圖方便，才將橫坐標用流量Q平方來計量。它雖然給手工作圖帶來了方便，但由于橫坐標單位不是線性的，所以圖中的趨勢也就不能真實直觀的反應PQ的變化趨勢。有了計算機的應用，我們就很容易將PQ的真實關系表現在PQ圖表上了，所以PQ圖表比PQ平方圖表要直觀的多，在Cast-Designer中，只需要一個按鈕，就可以應用PQ圖表了。

以后不要再怕麻煩了

C3P一分鐘精講，初衷是用最短的時間，分享一些鑄造工藝設計與分析的經驗。雖然是點點滴滴，愿能匯流成河，如果鑄友們喜歡，

請點“在看”或分享，也歡迎留言。
