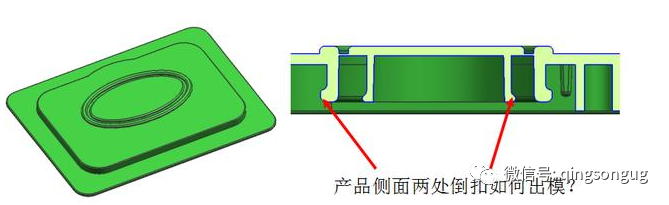

在模具設計中，我們會遇到很多消費類電子產品，日常生活用品，這些產品因為裝配功能的需要，產品中間經常會設計成圓柱形，側面又有倒扣，適合做強脫結構，今天給大家分享一種三次頂出的結構，希望能給大家一點啟發：

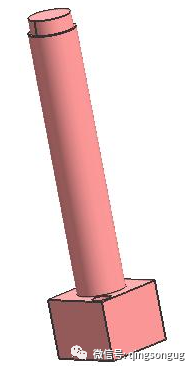

1 由于產品是軟膠，可以采用強脫結構，先抽里面的小型芯，如下圖所示：

2 抽完小型芯以后，產品里面就沒有包緊力，再抽里面的大型芯此時，產品里面也沒有包緊力，完成第二次抽芯如下圖所示：

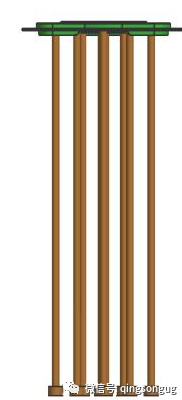

3 最后用頂針將產品頂出模外，如下圖所示:

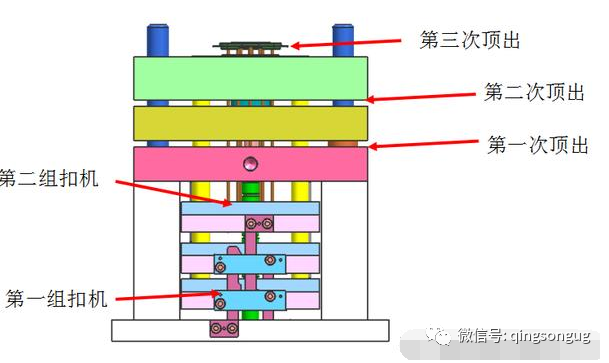

4 此結構動作原理，在兩組扣機的作用下，六塊頂針板一起往上頂出，完成第一次頂出，頂針板繼續往上頂出，第一組頂針板脫扣，不在運動，完成第二次頂出，最后頂針頂出產品，如下圖所示：
