射流泵也稱水射器。基本由以下結構構成：噴嘴、吸入室、混合管、擴散管。如圖所示：高壓水流以流量Q1由噴嘴高速射出時，連續挾走了吸入室內的空氣，在吸入室內造成不同程度的真空，被抽升的液體在大氣壓力下作用，以流量Q2由管5進入吸入室，兩股液體（Q1+Q2）在混合管3中進行能量傳遞和交換，使流速、壓力趨于拉平，然后，經擴散管4部分動能轉化為壓能后，以一定流速由管道6輸送出去。

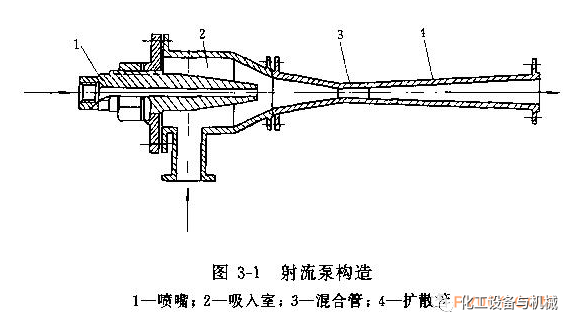

射流泵也稱水射器?；居梢韵陆Y構構成：噴嘴、吸入室、混合管、擴散管。如圖所示：

一.工作原理

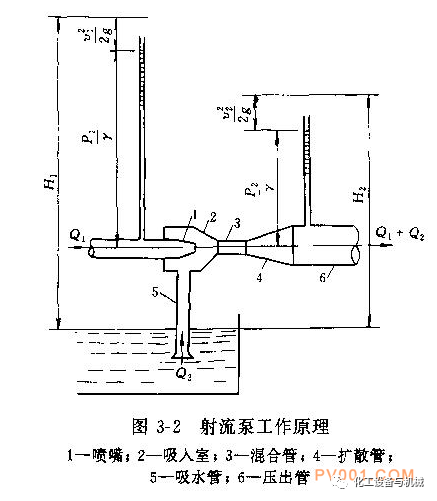

高壓水流以流量Q1由噴嘴高速射出時，連續挾走了吸入室內的空氣，在吸入室內造成不同程度的真空，被抽升的液體在大氣壓力下作用，以流量Q2由管5進入吸入室，兩股液體（Q1+Q2）在混合管3中進行能量傳遞和交換，使流速、壓力趨于拉平，然后，經擴散管4部分動能轉化為壓能后，以一定流速由管道6輸送出去。

二、射流泵的構造與工作原理

H? —— 噴嘴前工作液體具有比能(mH?O);

H?—— 射流泵出口處液體具有比能，也即射流泵的揚程（mH?O）；

Q?——工作液體的流量（m3/s）

Q?—— 被抽體的流量（m3/s）

F?—— 噴嘴中斷面積 （m3）

F? —— 混合式的斷面積 （m3）

三、射水泵的應用

射水泵優點有：

1.構造簡單、尺寸小、重量輕、價格便宜；

2.便于就地加工，安裝容易。微信簡單；

3.無運動部件，啟閉方便，當吸水口完全露出水面后，斷流時無危險；

4.可以抽升污泥或其它含顆粒液體；

5.可以與離心泵聯合串聯工資從大口井或深井中取水。缺點是效率低。

四、在給排水工程中一般用于：

1.用作離心泵的抽氣引水裝置，在離心泵泵殼頂部接一射流泵，當水泵啟動前可用外接水管的高壓水，通過射流泵來抽吸泵內的空氣，達到離心泵啟動前抽氣引水的目的。

2.在水廠中利用射流泵來抽吸  液 氯 和礬液，俗稱“水老鼠”。

3.在地下水除鐵曝氣的充氧工藝中，利用射流泵作為帶氣、充氣裝置。射流泵抽吸的始終是空氣，通過混合管進行水汽混合，以達到充氧目的。這種水，氣射流泵一般稱為加氣閥。

4.在排水工程中，作為污泥消化池中攪拌和混合污泥用泵。近年來，用射流泵作為生物處理的曝氣設備及浮凈化法的加氣水設備發展異常迅速。

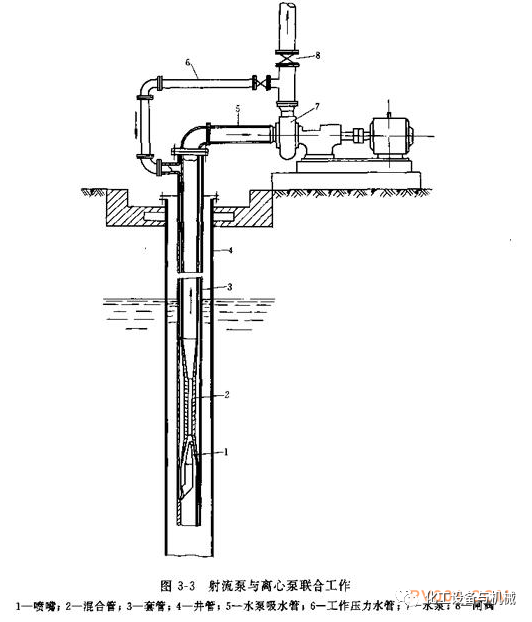

5.與離心泵聯合工作以增加離心泵裝置的吸水高度。在離心泵的吸水管末端裝置射流泵，利用離心泵壓出的壓力水作為工作液體，這樣可使離心泵從深達30~40m的井水提升液體。目前，這種聯合工作的裝置已常見，它適用于地下水位較深的地區或牧區解決人民生活用水，畜牧用水和小面積農田灌溉用水。

6.在土方工程施工中，用于井點來降低基坑的地下水位等。
