新氣體模型的應用，氣孔位置分類

分辨表面氣孔，內部氣孔，貫穿型氣孔

接上一期，新的氣體模型，可以量化氣體質量

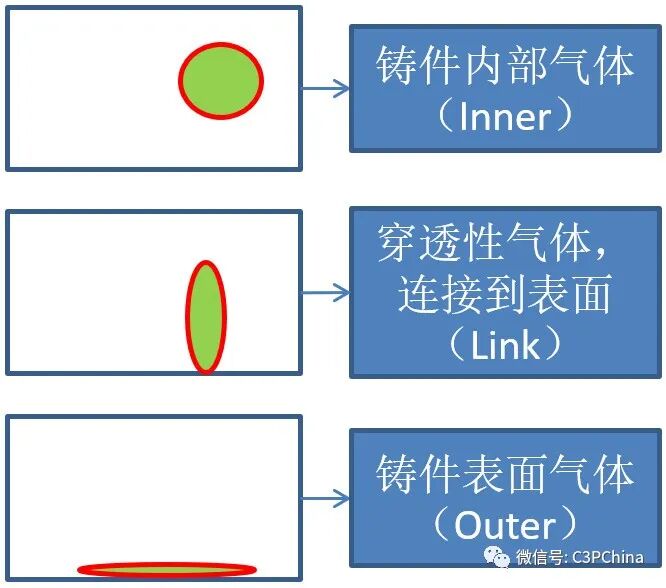

還可以根據氣體的位置進行分類，來判斷各種缺陷

Outer only：屬于鑄件的表面氣泡，或者稱為淺表層氣泡

Inner only：是指鑄件內部的氣孔，距離外表皮相對比較遠

Link：屬于貫穿型的氣體，連通內部同時也靠近淺表層

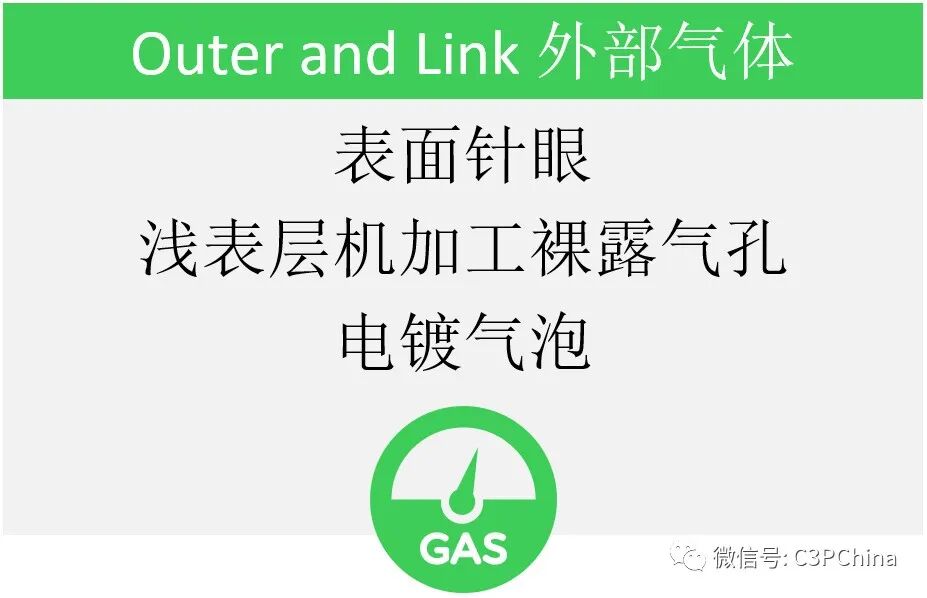

通常，我們用Outer and Link 來判斷外部氣體，這部分的氣體一般會導致以下的缺陷類型：表面針眼、淺表層機加工裸露氣孔、電鍍氣泡等；

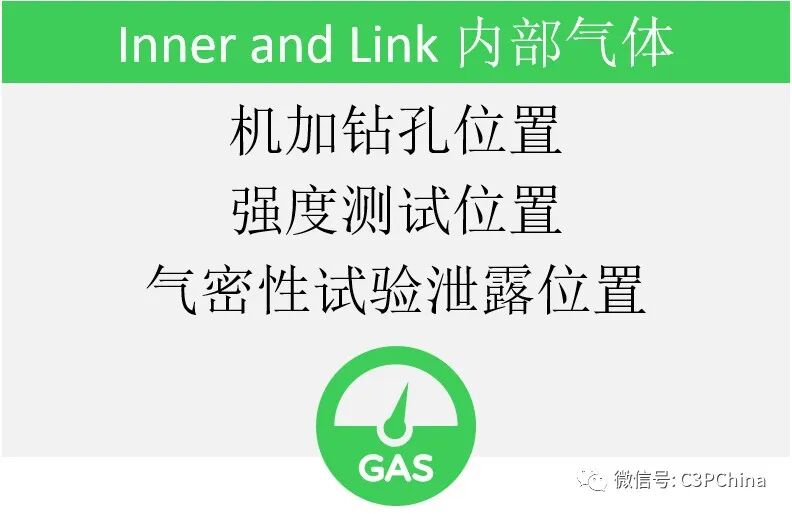

如果需要判斷機加工鉆孔位置，強度測試、氣密性試驗泄露等缺陷，則推薦關注Inner and Link 內部氣孔；

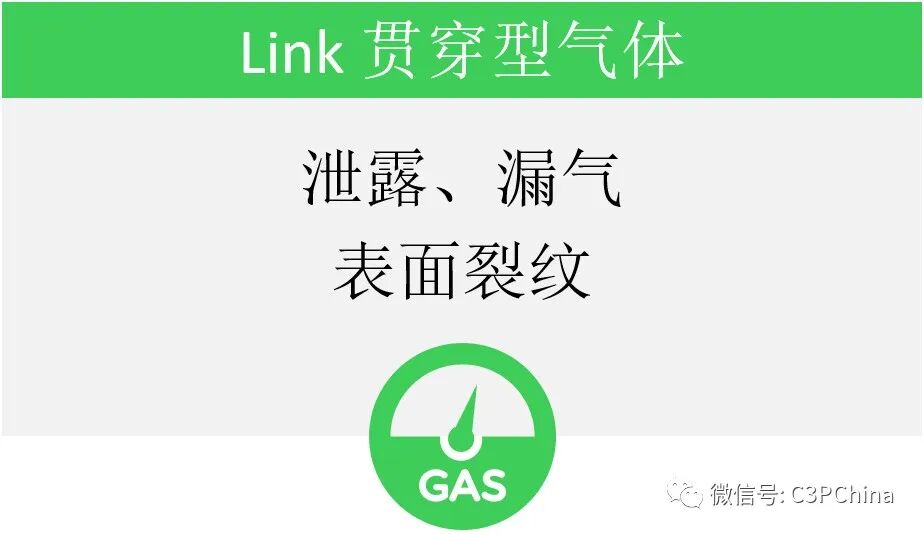

還有一部分缺陷，是屬于貫穿型氣體造成的，例如泄露、甚至出現淺表層裂紋

在模擬過程中，可能會出現多判的氣孔。氣體在模具連接處、滑塊、頂針縫隙等跑氣。另外一種是澆口附近的氣孔，可能會在第三相保壓的高壓力狀態下，被壓縮導致相對比較致密。



新的氣體模型和判據先介紹到這里。從量化到位置提供更詳細的判讀標準。

C家精講，初衷是用最短的時間，分享一些鑄造工藝設計與分析的經驗。雖然是點點滴滴，愿能匯流成河，如果鑄友們喜歡，

請點“在看”或分享，也歡迎留言。
