從本人加入車隊開始就已經了解到Adams/Car對底盤乃至整車的調試起到很大的作用，非常多的全國方程式大賽的培訓都有教學，這也是我們的福音，但是由于車隊經驗沉淀不算深厚，研究發展尚在進行中。下面就來看一下我們利用Adams能得出些什么。（僅展示前懸架的仿真）

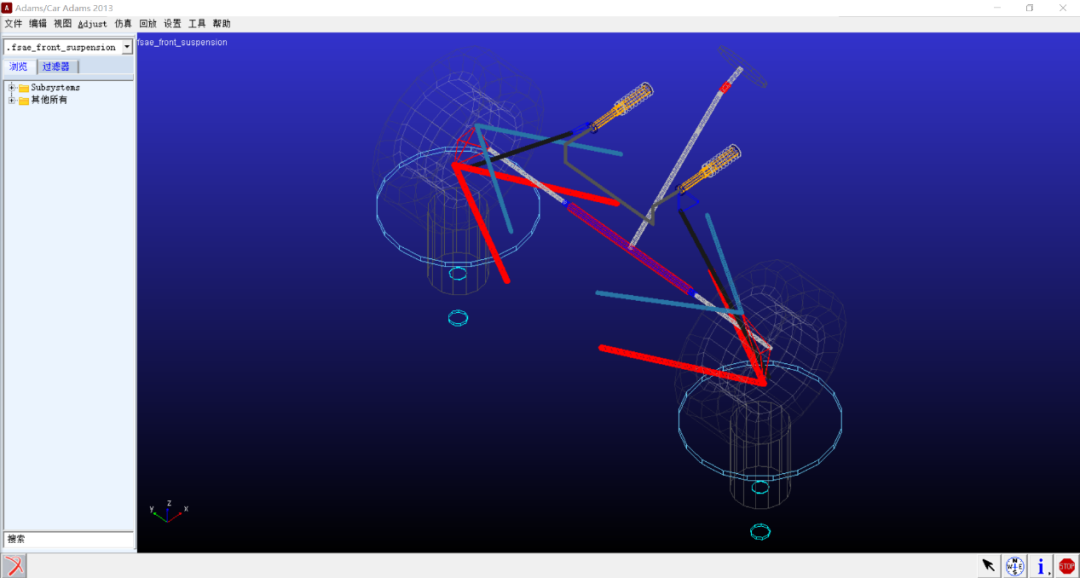

1. 打開fsae_front_suspension

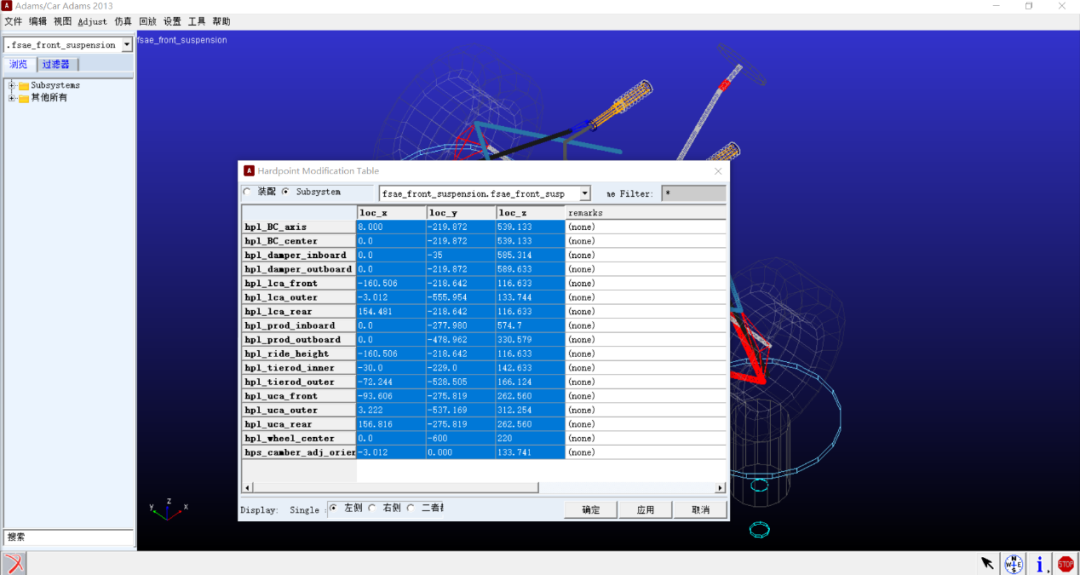

2.依次設置懸架、轉向、arb的硬點布置

3. modify輪胎和彈簧的數據

        首先輪胎對底盤研究的影響非常大。輪胎的胎溫、最大抓地力、輪上載荷、滑移角曲線、耐用性、輪胎寬度、花紋等都會對車手操控感以及賽車抓地極限產生非常大的影響。

        因此，在懸架設計上要針對輪胎的特性進行設計，比如選用哪一類懸架、如何保證在控制輪上載荷情況下保證緩震。在轉向里，根據輪胎參數設計阿克曼轉向幾何，確定內外前輪的轉向角（有時候也有反阿克曼）。主銷內傾外傾角度都要去和該輪胎模擬，有了最佳的回正力矩、轉向力矩后才能確定內外傾角度。在賽車制動時，整車重心會落在前輪，導致后輪的制動效果減小，所以四輪載荷分配上要合理。

參數設置：

（1）單擊輪胎選中后右鍵選擇modify

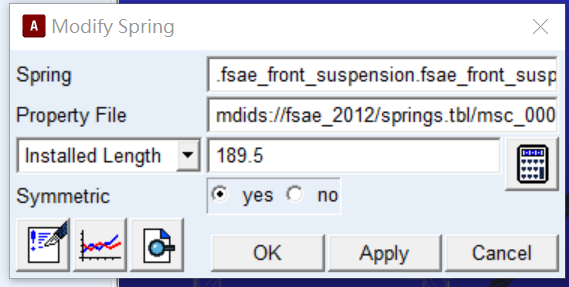

（2）單擊減震器選中后右鍵選擇modify

調整彈簧剛度時，通過上圖中的spring中的路徑找到對應的文件來調整

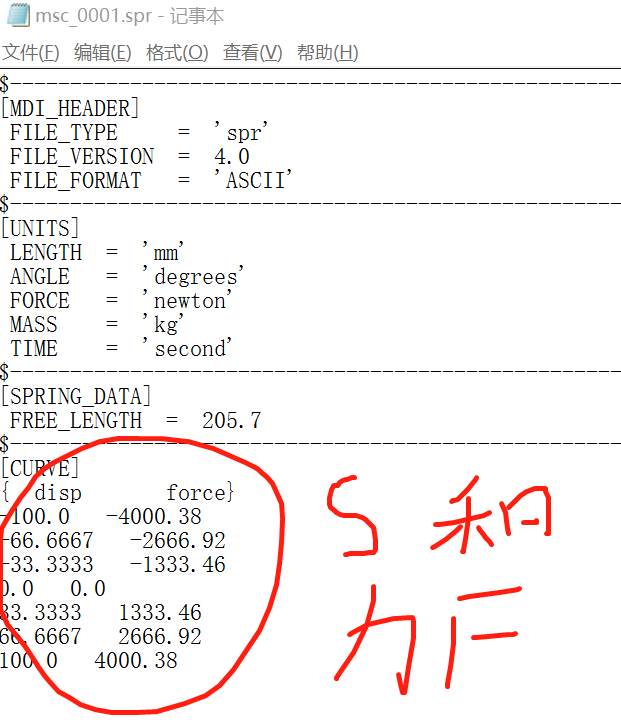

1）輸入彈簧的自由長度，以及由彈簧剛度算出彈簧壓縮或拉伸的位移disp對應受到的力force（不僅限于圖里所展示的數據，可適當增加數據）

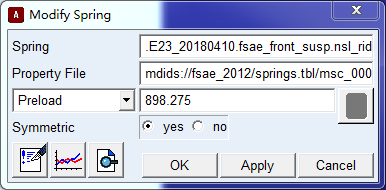

2）輸入預載荷

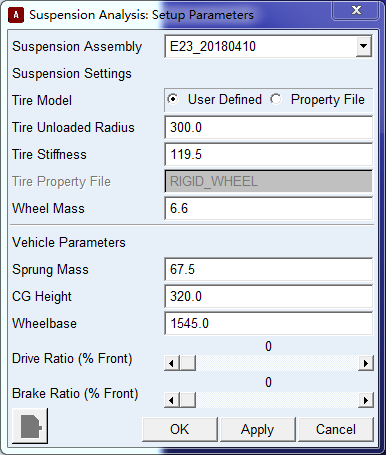

4. 其他各部件質量的設置

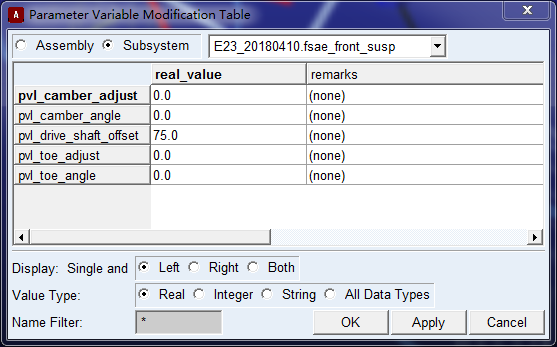

前輪前束角、外傾角的設置：adjust→Parameter  Variable Modification

5. 靜載仿真：

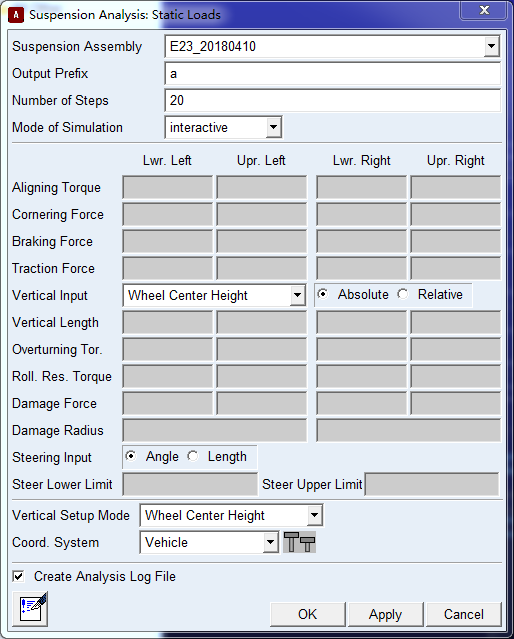

        simulate→suspension analysis→static load定義工作文件名output prefix和仿真步數（即仿真結果的精確度，步數越高計算結果越精確，通常視仿真路況決定步數，靜載時可調低，一般設置20）

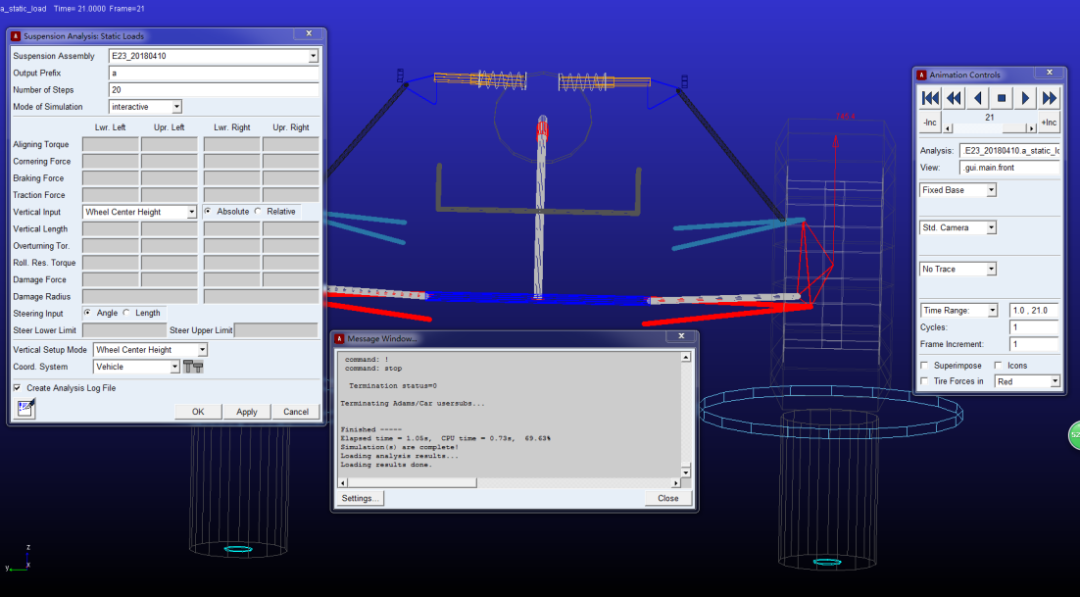

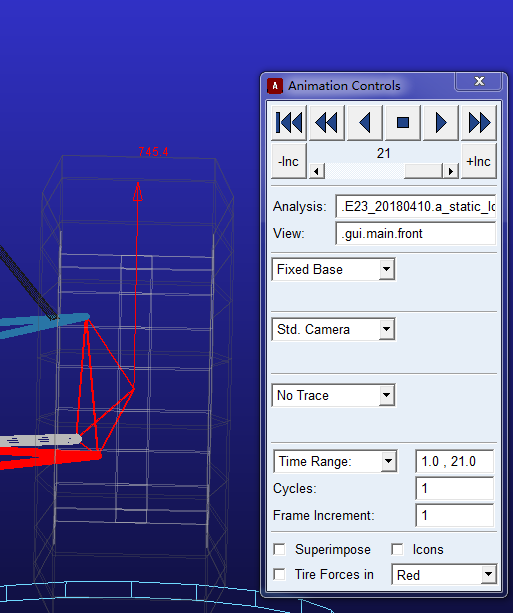

review→Animation controls

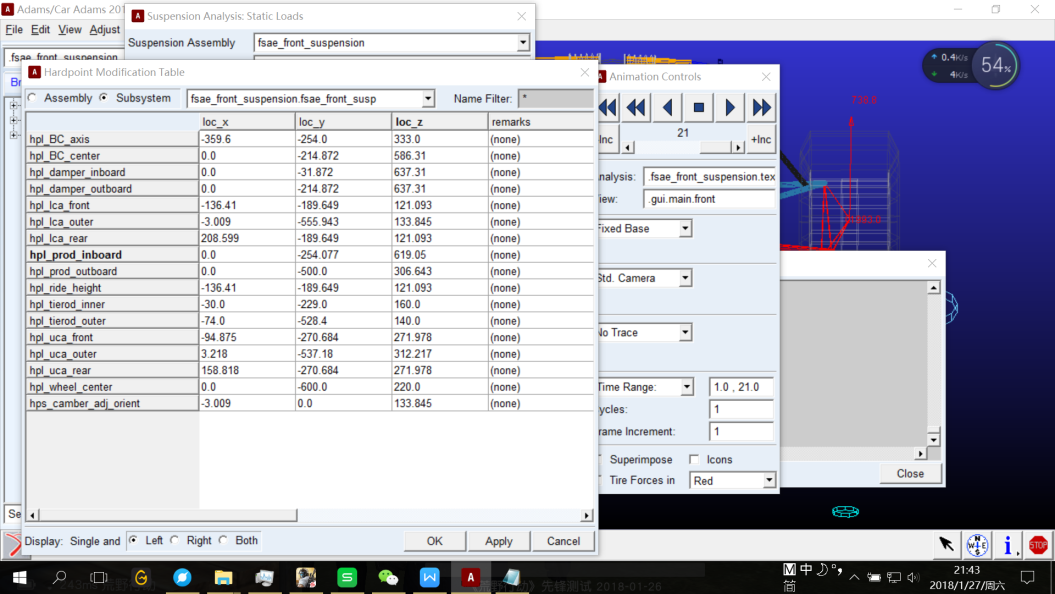

        檢查并對比仿真的載荷與原定整車設置的輪胎靜載荷，若差距太大則可能是某一部分參數設置出錯，重新檢查前面設置的參數，在確定參數無誤下仍與設置的數據有很大出入，則檢查推算過程是否正確。若兩數據相差不大，則通過調整hardpoint 的prod inboard來調整預載（一般修改y軸和z軸的坐標），調該坐標的y和z軸坐標。經多次調整后（用二分法）得到預設值。

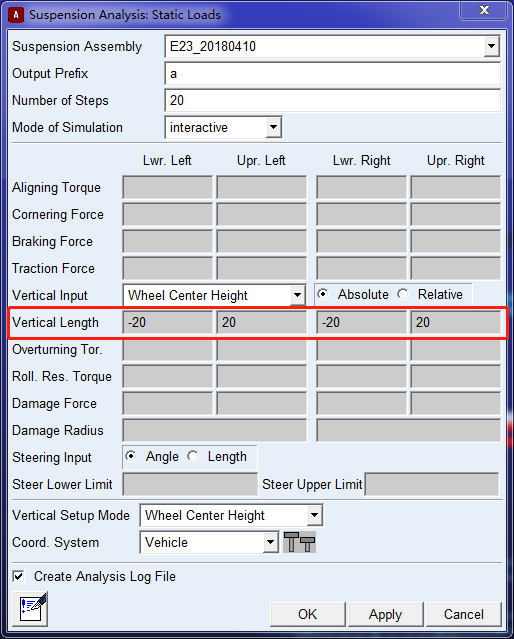

6. 輪跳仿真：根據設計時輪胎的最大壓縮量輸入仿真條件

7. 按F8獲取仿真數據圖表：

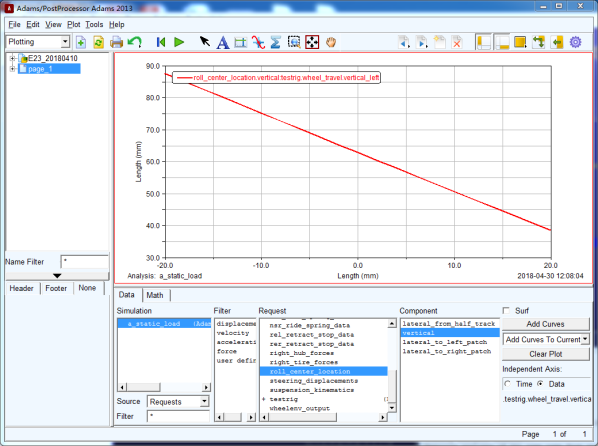

RC變化

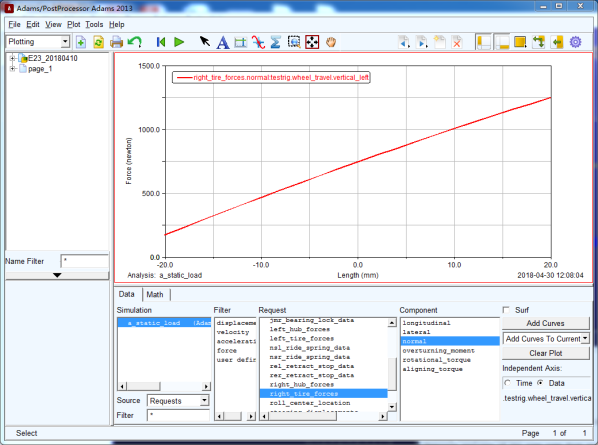

輪胎載荷轉移

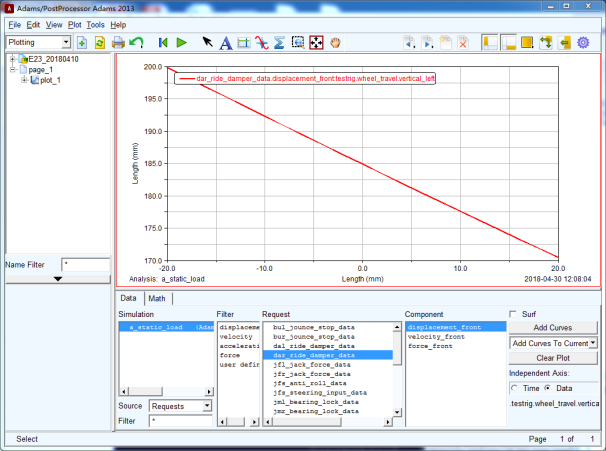

檢查減震器壓縮量是否與設計值相同

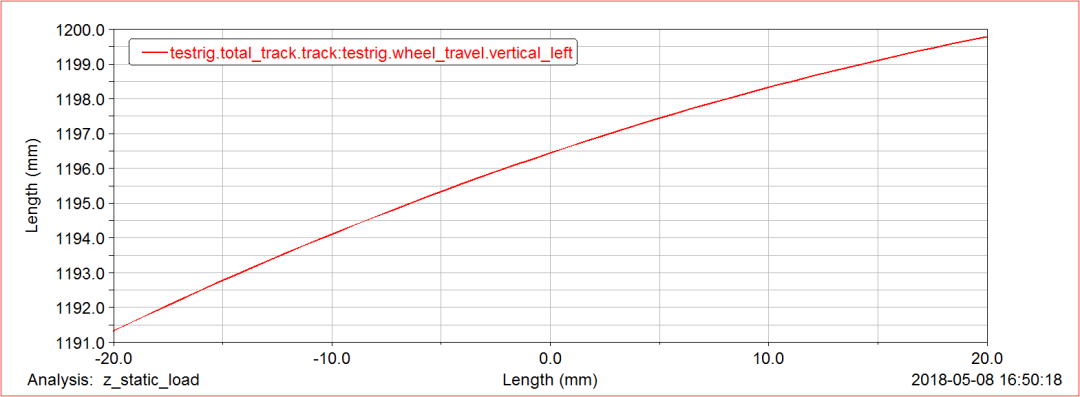

輪距變化

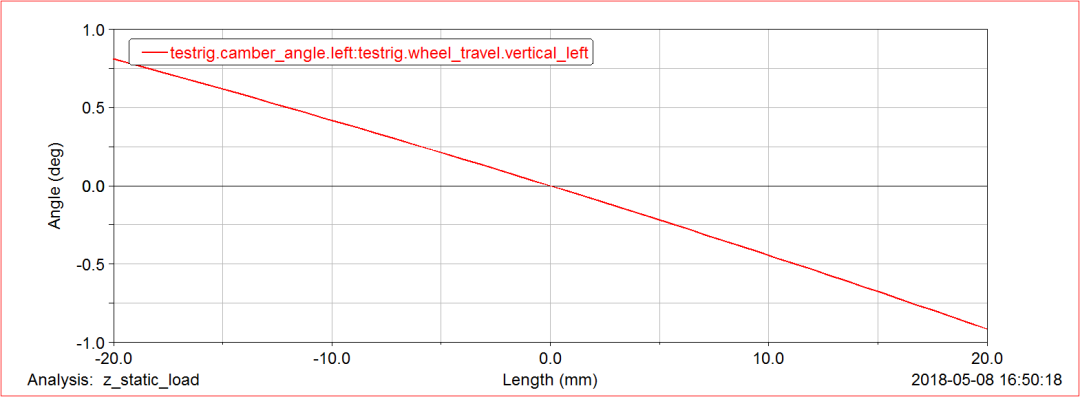

Camber

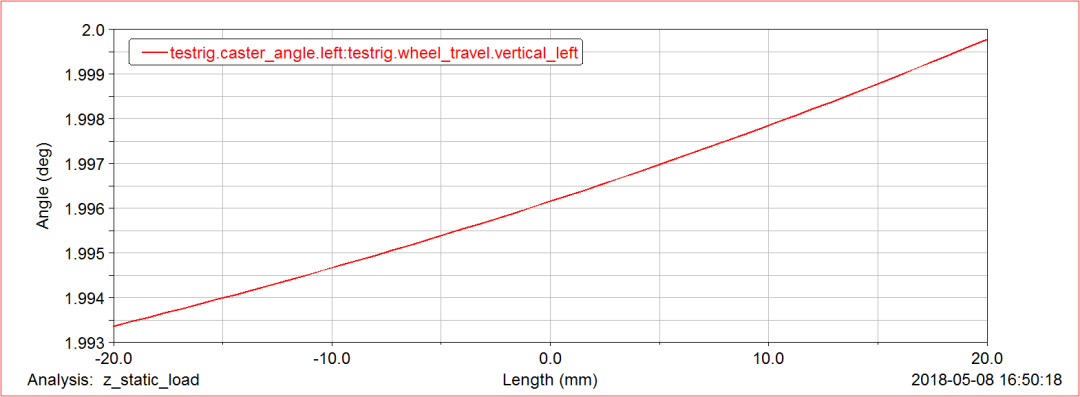

Caster

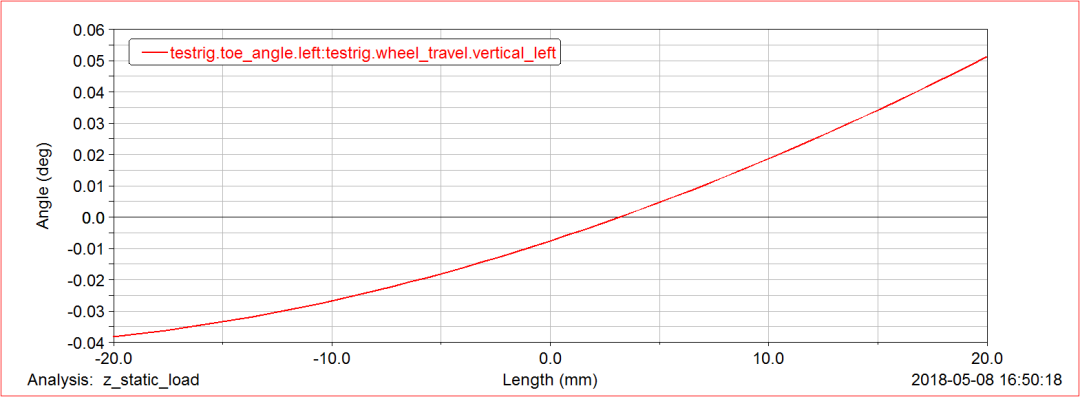

Toe angle

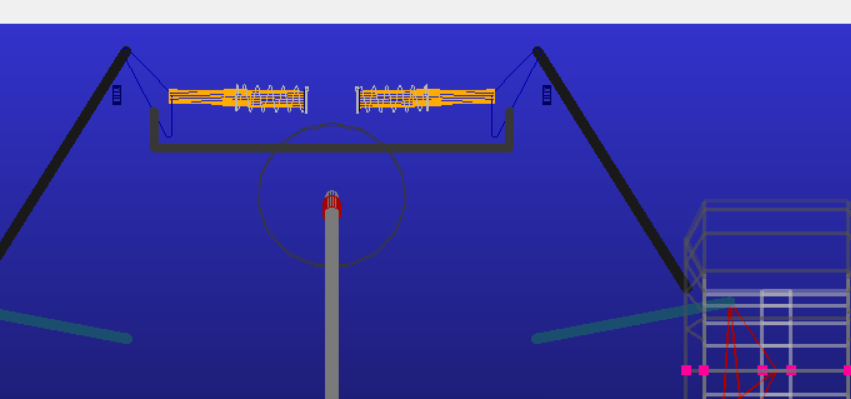

非常夸張的推臂上接點

下載地址：adams板簧工具
