光學仿真是產品設計師應用的關鍵工具之一，能讓用戶在制作物理原型之前就通過數字環境體驗產品。這對汽車領域來說顯得尤為重要，因?yàn)楣庹占胺瓷涔鈺?huì)干擾駕駛員注意力，尤其是在夜間行駛的情況下。Ansys 光學仿真解決方案不僅能有效幫助用戶提高設計效率，還能對光線與材料的交互進行仿真，以便了解產品在真實條件下的展示效果。

汽車內飾材料會經光反射干擾駕駛員，設計師可以在光學仿真中使用3D紋理mapping來解決

Ansys SPEOS，作為Ansys光學仿真解決方案的旗艦產品，讓用戶以全新視角看待光學仿真，實現在多物理場環境中體驗用于光學系統優化和驗證的光學仿真，可預測系統的照明效果和光學性能，節省原型制作時間和成本，提高產品效率，輕松解決復雜的光學問題。在最新發布的Ansys 2020 R1版本中，工程師與設計師團隊可以在光學仿真中添加紋理mapping，從而更準確地預測汽車內飾材料在不同光照條件下的表現。

工程師與設計師團隊需要準確的紋理mapping工具來創建光學仿真，以掌握材料選擇在各種環境下的表現。該mapping工具將紋理圖像和光學屬性應用到任意曲面幾何體上，為幾何體附加相應的參數包括：

• 紋理圖片

• 體屬性

• 面屬性

同時，SPEOS紋理mapping功能可以在環境中再現產品的行為，實現材料和紋理設計，支持不同類型和多層紋理仿真，包括：

• 均勻材料（鏡面、油漆）

• 凹凸/紋理（皮革、紋理塑料、織物）

• 多層材料（貼紙、皮膚、道路）

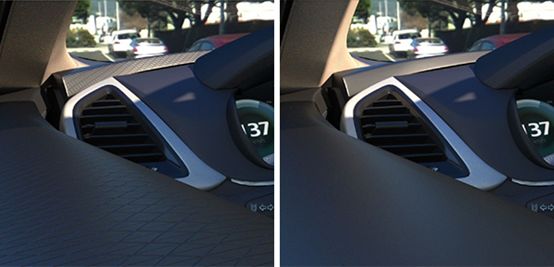

兩種Ansys SPEOS仿真進行對比：有紋理mapping（左），沒有紋理mapping（右）

從Ansys SPEOS 2020 R1開始，支持直接使用新的CAD結構更新模擬項目數據，只要在SPEOS與CAD解決方案之間設置初始配置界面，幾何結構就可以按預留的材料和仿真設置進行自動更新，保留結構到材質和模擬鏈接。此外，新的設計迭代管理功能還可以幫助提高生產效率，更快地分析和反饋新的CAD數據，確保光學工程師和CAD工程師之間的數據交換，使仿真技術處于最新水平。

此次Ansys 2020 R1 SPEOS提供更好的用戶體驗和智能選擇：

新的“選擇操作”使軟件“選擇”能力更高效，用戶界面更加直觀，用戶可以根據屬性去手動或自動選擇具有相同特性的幾何結構：相同顏色，相同光學屬性，相同大小。同時設計過程中，設計人員能夠顯示疊加在同一窗口上的多個光度測量圖，無需啟動多個查看器。

新版本還提供一系列幫助工程師仿真?zhèn)鞲衅鞯母倪M(jìn)功能，功能的升級將幫助工程師快速評估和驗證自動駕駛汽車（AV）和高級駕駛輔助系統（ADAS）。例如，新版 Ansys 2020 R1 SPEOS 實時預覽功能支持仿真原始攝像頭數據，借助該功能，工程師能夠?qū)崟r(shí)評估光學、結構和環境變化將如何影響攝像頭采集圖像的方式。

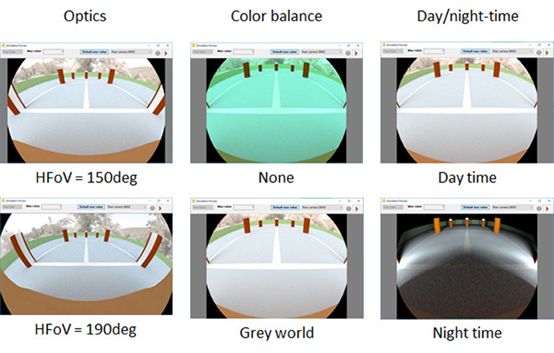

仿真原始攝像頭數據

工程師還可以使用SPEOS鏡頭系統導入工具方便地創建SPEOS鏡頭系統攝像頭模型，將Zemax OpticStudio設計轉換為用于攝像頭成像模擬的簡化模型，可視化透鏡系統的關鍵光學參數，如：可變?nèi)肷涔馔恢?，二維畸變 ，二維可變效率，焦距和景深，自動裁剪（針對魚眼）。

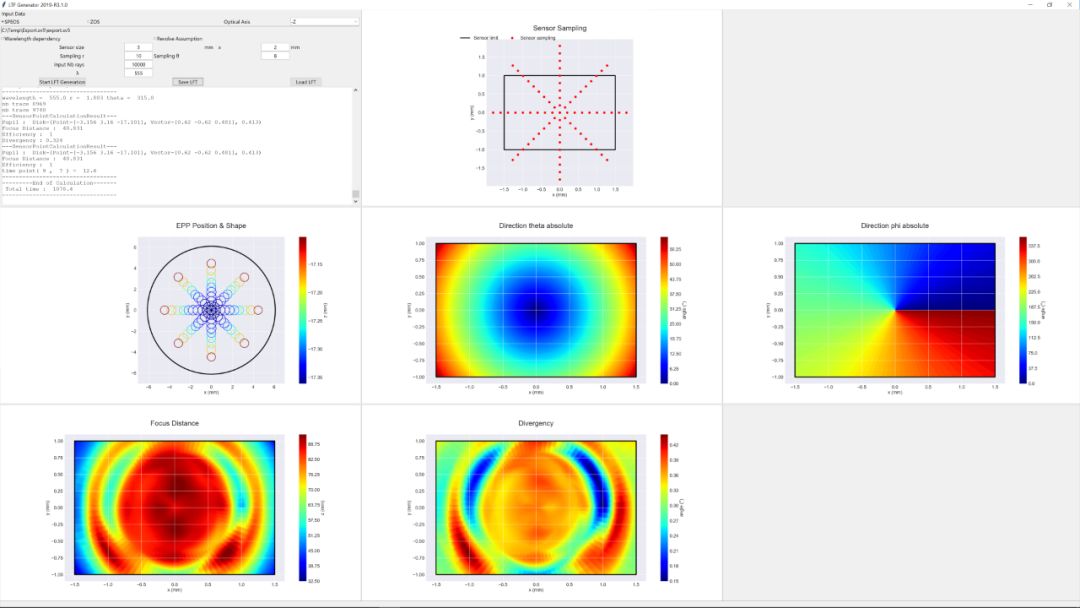

Zemax 鏡頭系統導入

此次更新還對Ansys SPEOS設計功能進行改進，特別是針對自由曲面透鏡，光導設計，橢球反射面，適用于汽車大燈、內飾氛圍燈設計應用。
