一、概述

智能流量積算儀，采用先進的微電腦芯片及技術，與各種流量傳感器或變送器、溫度傳感器或變送器和壓力變送器配合使用，可對各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊。

二、功能特點

全范圍自動溫度、壓力補償運算，補償方式任意設定 線性積算、開方積算任意設定 瞬時流量、累積流量、溫度、壓力多種參數顯示 小信號切除功能，切除范圍0-5%可選 累積流量值可通過面板按鍵清零，清零操作可鎖 掉電保護功能，累積流量值掉電保持時間大于5年，所有設定值掉電后永久保持

先進的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便

三、操作說明

（一）儀表面板

如圖所示，左側三個指示燈依次為：① 瞬時流量指示燈 ② 壓力指示燈 ③ 溫度指示燈 右側二個指示燈為 ① 上限報 警 燈  ② 下限報 警 燈  顯示窗顯示內容：

上排四位數碼管顯示瞬時流量值 下排八位數碼管顯示累積流量值

（二）操作鍵說明

SET-參數設定鍵，按下此鍵盤，可按次序輸入參數，修改完畢一個參數請按SET鍵存貯并進入下一個參數值的修改。

▲—在設定狀態時，用于增加設定值。▼—在設定狀態時，用于減少設定值。

若按下▲或▼不動，數值將快速增減，松手后停止。

CLR-清零鍵，按下此鍵，上排出現-CL-，下排顯示1230，用▲和▼鍵把1230設成1234后，再按SET鍵，則完成累積量清零，輸入其它值無效。

SEL-選擇鍵，工作狀態下，選擇顯示瞬時流量、壓力或溫度，或分時巡回顯示流量、壓力和溫度值，同時相應的指示燈亮。在設定參數時，選擇鍵用作選擇小數點的位數，范圍從0～3。

（三）上電自檢

⑴按儀表的端子接線圖連接好儀表的電源、輸入、輸出、報警等接線。⑵仔細檢查儀表的接線，正確無誤后方可打開電源。

⑶接通電源后儀表上排顯示HELO下排顯示PASS字樣表示儀表自檢通過，如果顯示-HH-表示超量限或斷偶及熱阻開路，儀表采用人機對話形式來輸入參數，用各種提示符來提示應輸入的數據。

（四）參數設定

按下SET鍵，上排數碼管出現-cd-，下排數碼管出現1230，用▲和▼鍵把1230設成1234后，再按SET鍵，才進入參數修改循環圈，輸入其他值無效，這主要是為了防止非技術人員誤修改參數。

設定狀態下，下排數碼管顯示功能提示符，下排顯示給定值：工作狀態下，上排顯示瞬時流量值，下排顯示累積流量值。Ⅰ、流量信號為電壓電流輸入時，操作順序如下：

（1）AA：補償模式，范圍0-3。0—測量液體、天然氣等；1—測量飽和 蒸汽；2—測量過熱蒸汽；3—干燥氣體。（詳見流量算法表）

（2）L-Sn：設置流量輸入信號，4-20mA、0-10mA、0-20mA、1-5V、0-5V可選。

（3）KF：開平方運算設置開關，選擇on，輸入信號與顯示值成開方關系，選擇OFF，輸入信號與顯示值成線性關系，提示符on和oFF用▲或▼鍵來改變，并按SET鍵確認。

（4）tb：溫度補償設置開關，先擇on，需要溫度補償，選擇oFF，不需要溫度補償。

注：如果用戶已選擇on，即需要溫度補償，而溫度傳感器或變送器實際未接，則儀表自動按不需要溫度補償處理，同時溫度指示燈閃爍告知。

（5）Pb：壓力補償設置開關，選擇on,需要壓力補償，選擇oFF，不需要壓力補償。

注：如果用戶已選擇on，即需要壓力補償，而壓力傳感器或變送器實際未接，則儀表自動按不需要壓力補償處理，同時壓力指示燈閃爍告知。

（6）in-c：小信號切除設定，設定范圍為0～5，表示小信號切除點為信號量程的0～5%，出廠值為1%。

（7）n-累積量顯示值的小數點位數，范圍從0～3。

（8）Hour：流量單位m2/h和L/min的選擇，設置on為m2/h設成OFF為L/min

CP：儀表常數，單位為脈沖數/m3，即多少個脈沖數相當體于1升，范圍為10.00-250000.00。

當輸入信號為頻率時才有這個參數，且無（2）、（3）參數。

（9）dot-瞬時流量顯示值及上下限報警設定值的小數點位數，范圍從0-3。（10）UL流量量程下限，變送輸出下限。

提示符 輸入信號內容 提示符 輸入信號內容 tc-k 熱電偶K型 4-20 DC4-20mA tc-S 熱電偶S型 0-10 DC0-10mA tc-E 熱電偶E型 0-20 DC0-20mA tc-t 熱電偶T型 1-5V DC1-5V Pt100 熱電阻Pt100 0-5V DC0-5V Cu50 熱電阻Cu50

（11）UH-流量量程上限，變送輸出上限。

（12）HA-瞬時流量上限報警值。

（13）LA-瞬時流量下限報警值。

（14）HA-3：累積流量上限報警值。帶有累積量報警的儀表具有清零端子，短接一下實現累積量清零。

（15）LA-3：累積流量下限報警值。

（16）P-Sn：壓力補償輸入信號類型，4-20mA、0-10mA、0-20mA、1-5V、0-5V可選。

（17）PL：壓力補償量程下限。

（18）PH：壓力補償量程上限。

（19）Po：設計工況壓力值。如果壓力補償Pb=oFF，則不出現16-19項。（20）t-Sn：溫度補償輸入信號類型，熱阻、熱偶、mA、V可選。見輸入信號對照表。

（21）tL-壓力補償量程下限。

（22）tH-壓力補償量程上限。

（23）to：設計工況溫度值。如果壓力補償Pb=oFF，則不出現20-23項。（24）OSEt：瞬時流量調零點校正系數范圍-99.9-99.9，修正后顯示值=修正前測量值+oSEt。

（25）bs-L：變送輸出下限時對應的儀表瞬時流量量程下限。

（26）bs-H：變送輸出上限時對應的儀表瞬時流量量程下限。

（27）Addr：儀表通訊編號，范圍為1-99。

（28）bAUd：通訊波特率，范圍為300-9600。

（29）C-oP：選擇通訊協議，設置為ON時為Modbus協議，設置為OFF為本公司自行開發的協議。

Ⅱ、當流量信號為脈沖輸入時，操作順序如下：

CP：儀表常數，單位為脈沖數/m3，即多少個脈沖數相當于1立方米，范圍為99.9～2500000.0。當測量值介質溫度大于150℃，傳感器儀表常數必須進行溫度修改正，溫度修正公式如下：

Kt =K20[1+5.1×10-5(t-20)]

式中：Kt傳感器工作溫度下的儀表常數（1/m3）       K20傳感器出廠時下的儀表常數（1/m3）           T：介質溫度（℃）

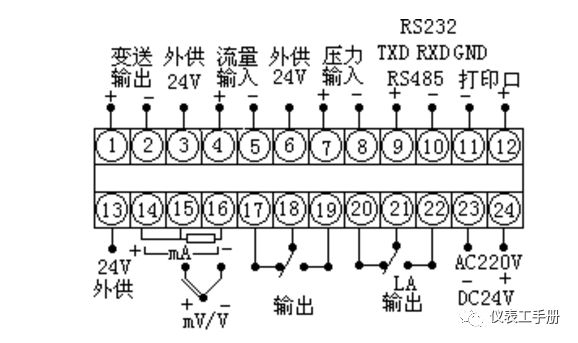

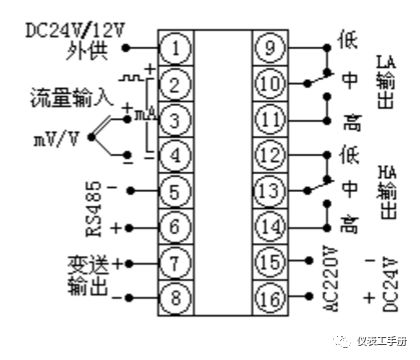

接線圖：
