V7.4 后處理求解與新氣體模型的簡介，分析量化氣泡質量

氣體跟蹤環游記

在使用模擬軟件的過程中，對于“氣孔”的分析，一直都是難點。

首先，氣泡的完整物理過程包括了：產生、成長、合并、分裂和消亡

工程師需要在金屬液流動過程中，一幀一幀地仔細尋找包卷的區域。但這樣還不行，因為隨著金屬液的填充，包卷區域會變得越來越小，等到小于一個網格大小的時候，包卷區域就會消失，氣泡不見了！其實氣泡還會跟著金屬液的流動，繼續運動的。

然后，比較常用的判據是Max. pressure，最大壓強，用這個指標，來過濾出氣體風險的區域。算是定性分析了。

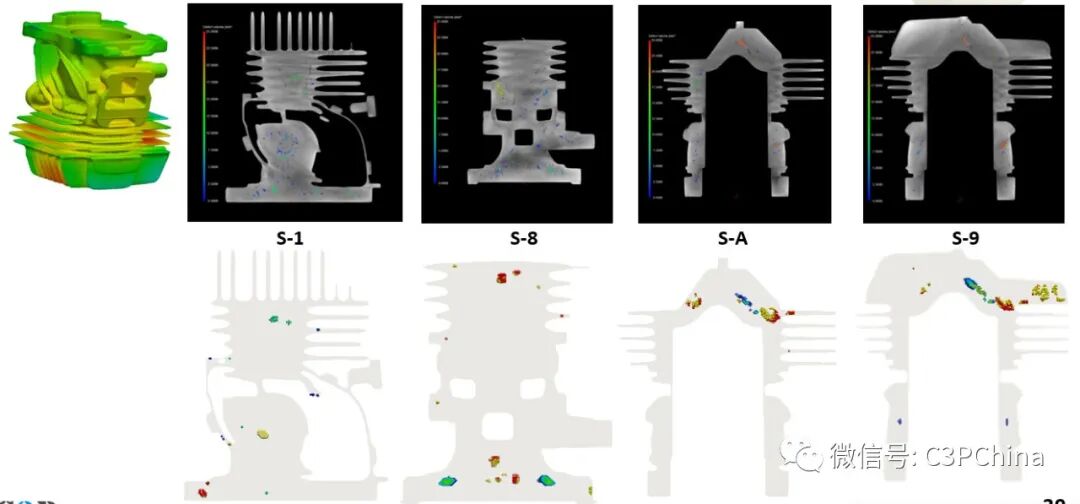

在 Cast-Designer v7.4 中，開發出了后處理求解器，其核心價值就是在眾多的模擬結果中，重新把需要的數據分析一遍，替代了工程師一幀一幀去尋找的工作。也彌補了求解器無法計算出小于一個網格的氣孔的缺陷。

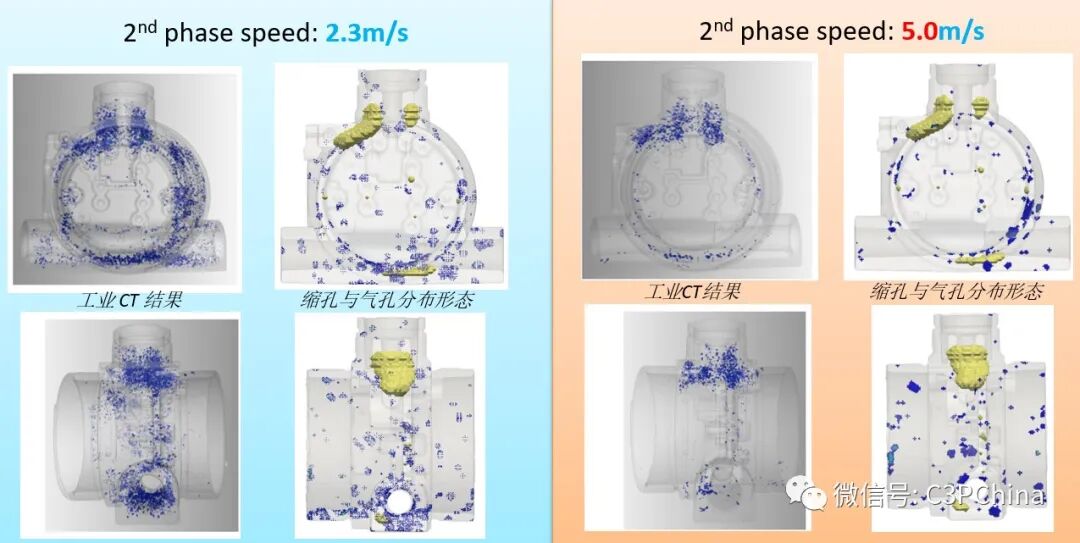

后處理求解器可以從氣體被金屬液包卷的那一瞬間開始跟蹤，就算是一個氣泡被沖散為兩個或者三個，又或者是由于金屬液的流動，兩個氣泡合并在一起了，都能被記錄并跟蹤到。而且能定量到氣體質量，單位為毫克。

另外，還可以考慮到初始氣體的溫度，膨脹和壓力的影響；還有真空環境下，氣體質量的減少；排氣道的位置和排氣效應。



下一期，我們再講一下，更多的應用，如何分辨表面氣孔，內部氣孔，連通性氣孔。
