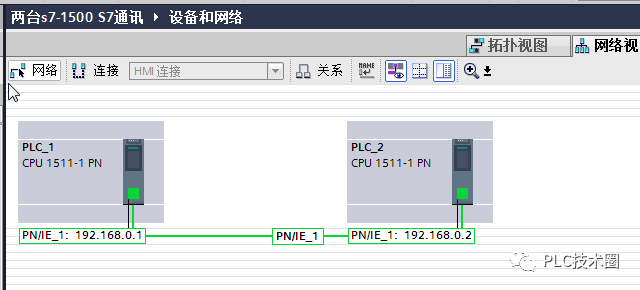

一.用博途軟件組態兩臺1511-1 PN CPU，設置好兩臺PLC在同一網段。

二.組態S7連接

1.選中其中一臺CPU，在下拉連接選框，選S7連接，右鍵所選CPU，選擇添加新連接，彈出第二臺PLC，點擊添加。

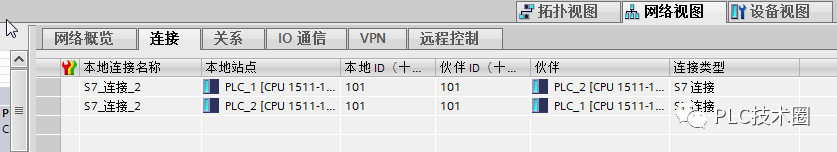

2.網絡試圖界面出現兩臺PLC的連接信息，以及IP地址分配。連接菜單出現兩臺PLC的本地連接名稱，本地站點，本地ID，伙伴ID，伙伴以及連接類型等。

三.編譯，開始在第一臺PLC編寫程序。

1.在指令菜單欄----->通信指令欄---->找到s7通信------>PUT/GET

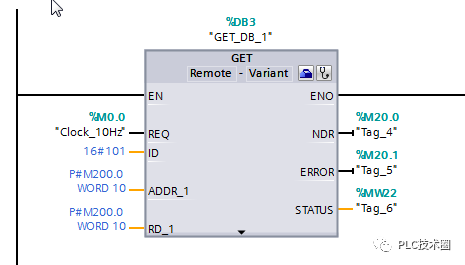

2.GET指令管腳介紹(從遠程CPU讀取數據)

a.REQ----控制參數request，在上升沿時激活數據交換功能。

b.ID------用于指定與伙伴連接的尋址參數（也就是圖上的本地ID，伙伴ID）

c.ADDR_1------指向伙伴CPU上待讀取區域的指針。

d.RD_1------指向本地CPU上用于輸入已讀取數據的區域的指針。

e.NDR-----狀態參數，:0：作業尚未開始或仍在運行，1：作業已成功完成。

f.ERROR---錯誤信息，0：無錯誤，1：出錯

g.STATUS-----錯誤代碼（詳見說明書）

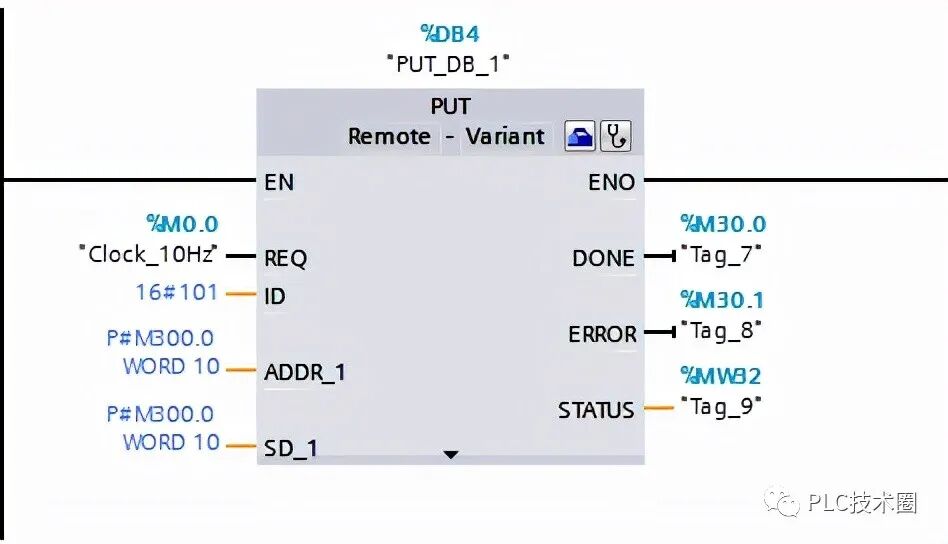

3.PUT指令管腳介紹(向遠程CPU寫入數據)

a.REQ----控制參數request，在上升沿時激活數據交換功能。

b.ID------用于指定與伙伴連接的尋址參數（也就是圖上的本地ID，伙伴ID）

c.ADDR_1------指向伙伴CPU上寫入數據區域的指針。

d.SD_1------指向本地CPU上用于寫入數據的區域的指針。

e.NDR-----狀態參數，:0：作業尚未開始或仍在運行，1：作業已成功完成。

f.ERROR---錯誤信息，0：無錯誤，1：出錯

g.STATUS-----錯誤代碼（詳見說明書）

四.本實例GET指令是將遠程PLC MW200開始的10個字的數據，保存在本地PLC的MW200開始的10個字里面。

PUT指令將CPU2 MW300開始的10個字的數據寫入到遠程CPU MW300開始的10個字中。

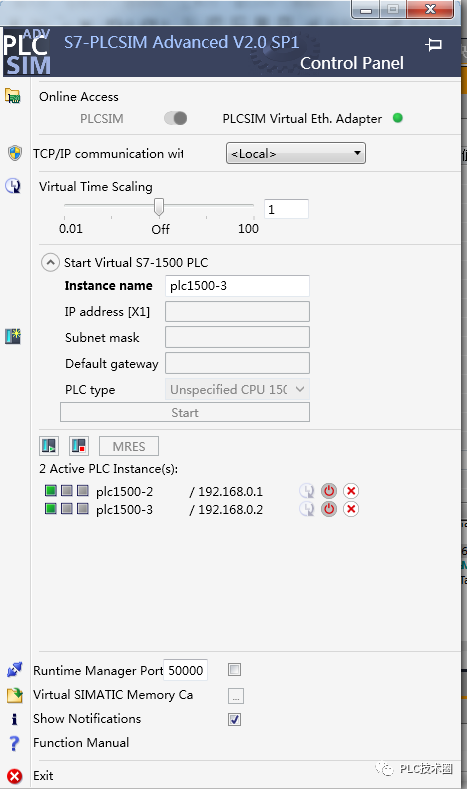

五.使用西門子高級仿真軟件，連接兩臺PLC。

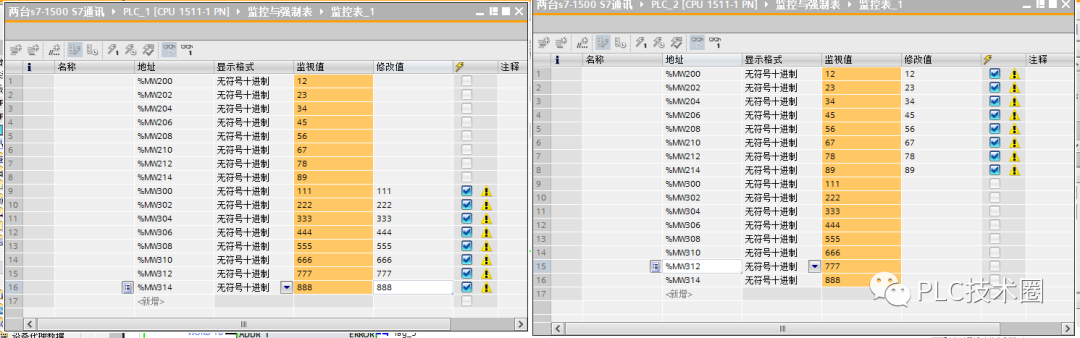

六.連接成功，現在兩臺PLC程序，打開監控列表，監控數據。

七.測試成功。
