可折疊顯示設備日益走進我們的生活，對此類屏幕分析驗證是當今CAE工程師面臨的難題之一，因?yàn)楸仨氁紤]多層堆疊的復合材料，并進行90度彎曲、展開的大變形模擬；另外，為了預測它的耐用性，需要確定以何種損傷標準進行評估。執行這種高度復雜的顯示器分析，先決條件是進行精確的應力、應變計算，在此之前，工程師必須要了解一個基本概念，那就是“客觀應力率”。

01

小張的困惑：線彈性材料的“殘余應力”！

小張是訓練有素的CAE工程師，有一天，他接到一個分析任務：折疊屏材料的彎曲有限元分析，心想，還真是趕時髦呀，來吧。

供應商提供了某一層材料的試驗數據曲線，筆直的讓人能口算出彈性模量，試驗部門也提前告知了彎曲試驗完全在此應變范圍進行加、卸載。于是，小張確信用線彈性本構無疑，一頓操作，下班前竟完成了彎曲試驗對標：仿真得出來的應力、應變、彎矩和試驗結果完全一致。

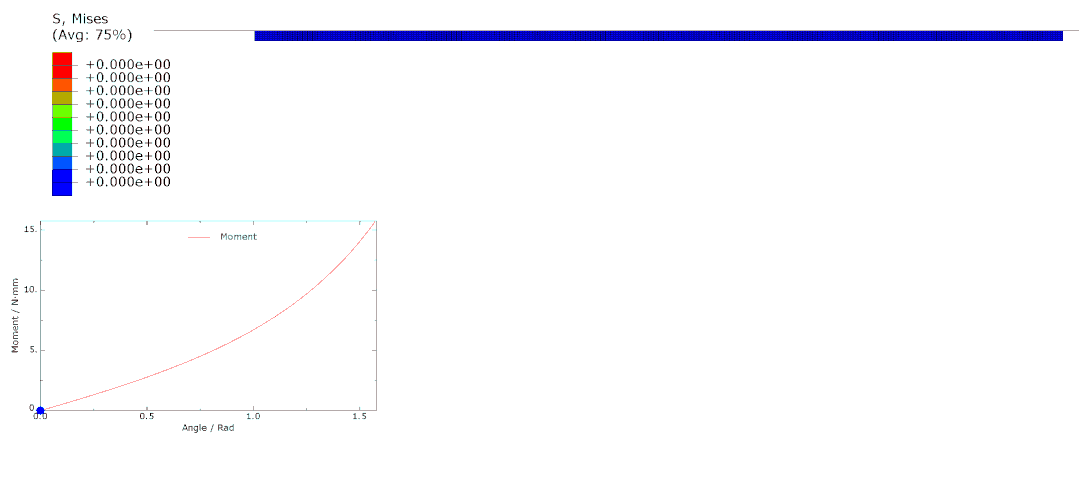

折疊屏某層材料90°彎曲仿真-加載

正要高興的時候，他看到了卸載的計算結果：

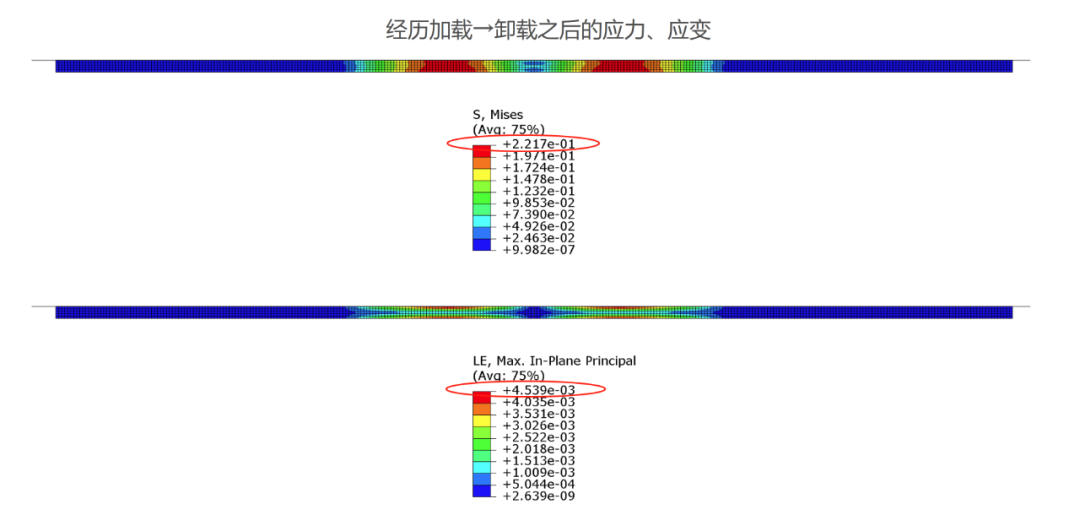

卸載后的應力、應變

線彈性材料加、卸載怎么會出現“殘余應力”？于是他又校核了一下模型：線彈性材料模型、靜力學分析，幾何非線性，ALM接觸、沙漏控制，一切都很合理，否則前面的試驗對標不會這么順利，然而并沒有定義塑性啊，為什么材料會表現出如此強烈的路徑依賴性？

就算是數值誤差，也不可能在這個量級的吧？這一度成為小張童鞋的一個困惑。

02

什么是客觀應力率？

客觀應力率（Objective Stress Rate）是連續介質力學的一個基本概念，為什么會有這么個概念呢？考慮一根受力平衡、兩端拉力恒為F的桿，在空間中發生一定角度的剛體轉動（地面上的觀察者），即使力的大小不變，方向也是不斷變化的，所以桿中（柯西）應力變化率不為0；另一方面，桿的長度始終不變，應變和初始狀態一樣，是恒定的，應變的變化率為0，若按照不變的本構描述（桿上的觀察者），可以立刻得出應力變化率為0！換句話說，柯西應力的應力率不是客觀的，從下圖也可以看出，柯西應力滿足張量旋轉的協變規則，而應力率不滿足。

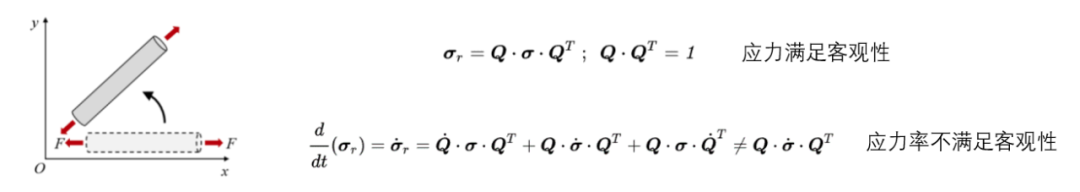

柯西應力不滿足應力率的客觀性

客觀應力率是應力對時間的導數，不應該依賴于參考系，因?yàn)楹芏啾緲?gòu)方程是通過應力（率）和應變（率）之間的關系進行描述的，材料的機械響應和坐標系的選擇沒有關系，材料本構方程也應該是和框架無關的（客觀的），總不能為每一個觀察者配一套材料本構方程吧？于是力學家們提出了多種滿足客觀性的應力率，在各大商業有限元軟件中應用比較廣泛的有：

• 柯西應力的Truesdell率

• 柯西應力的Green-Naghdi率

• 柯西應力的Jaumann率

Abauqs用的是后兩個，通過Nlgeom=ON啟用，具體是哪一種和模型的設定有關，取決于單元類型、求解器以及材料本構模型。

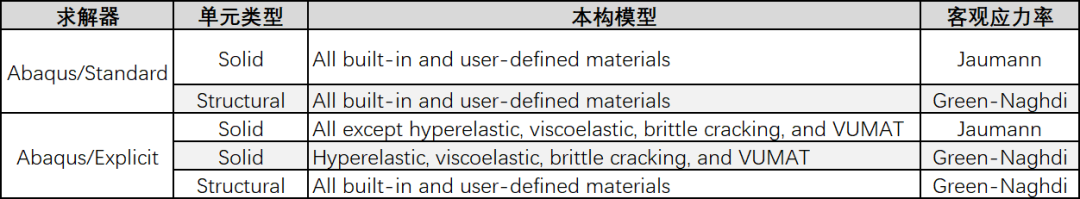

Abauqs中的客觀應力率

注：

Solid指連續單元

Structural指梁、桿、膜、殼這類結構單元

Nlgeom=ON，Standard+Solid Element，對應就是Jaumann率，這種情況下，應變增量是通過應變率在時間上積分得到的，而應變率的更新又依賴于上一個增量的即時構型坐標系，所以，對于小張的模型，總是存在初始增量應變率為0，最后一個增量應變率不為0的情況，那么閉環積分（加卸載）的時候，肯定會引起所謂的“殘余應力”和“殘余應變”。

問題找到了，有兩種方法可以改善:

1. 使用非常小的增量（Step里通過Maximum Increment Size控制），計算出的“殘余應變”基本會和Maximum Increment Size保持一個量級，比如你覺得應變結果在1E-8量級上是可以接受的，那么你就得設置Maximum Increment Size=1E-8，顯然，對于很多分析，這樣做是不太現實的。





2. 使用超彈性本構，超彈性本構基于應變能勢描述材料，自動確保能量守恒，它使用總應變公式，不用更新坐標系，因此從定義上來說就是客觀的，這是它的先天優勢。

小張嘗試把線彈性改為超彈性的Mooney-Rivlin或者Neo-Hookean之后，得到的應力、應變、彎矩結果和線彈性之間的誤差只有1%左右，而且“殘余應力”和“殘余應變”都降低到了可以忽略的程度。

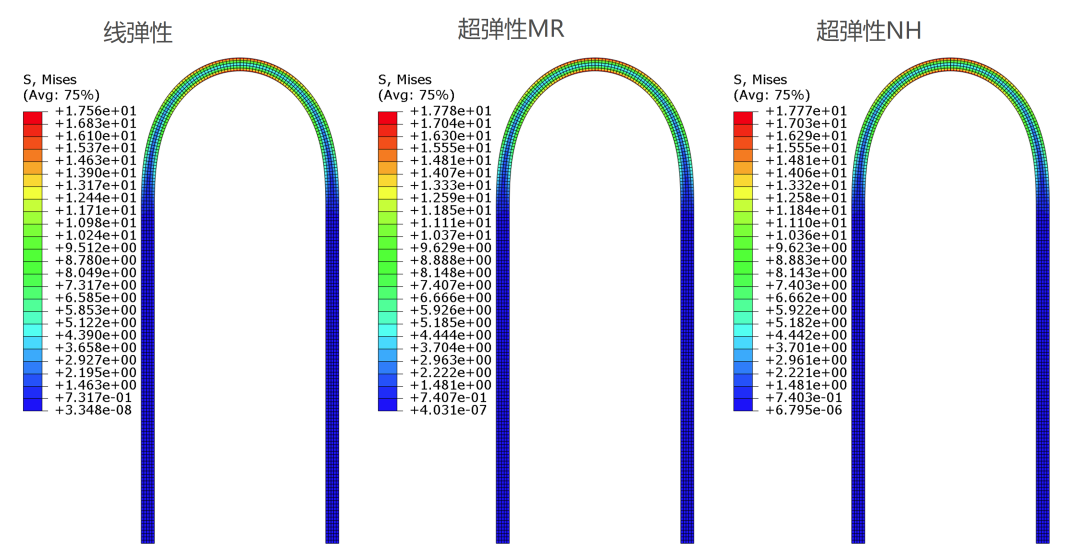

線彈性-超彈性應力結果差異（加載）

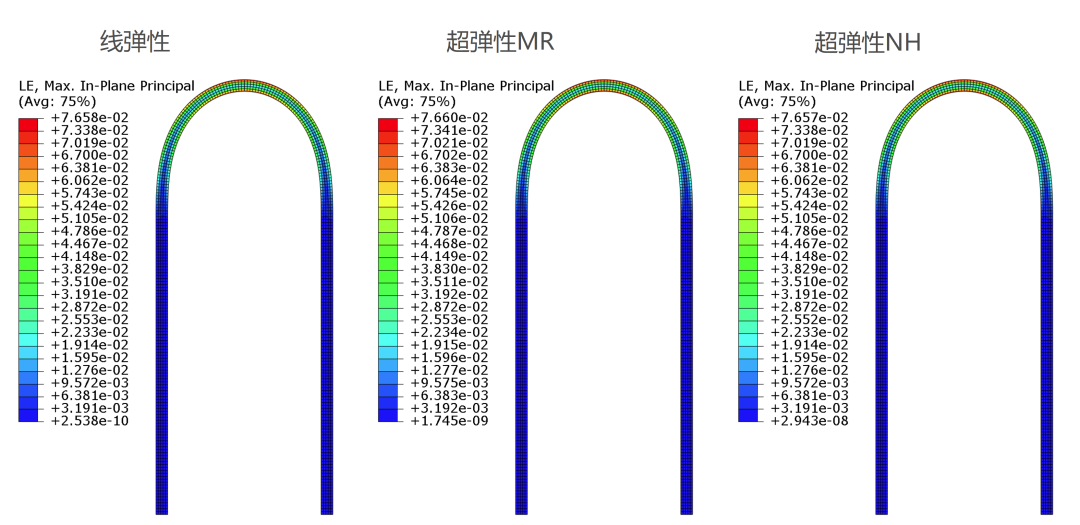

線彈性-超彈性應變結果差異（加載）

線彈性-超彈性彎矩結果差異（加載）

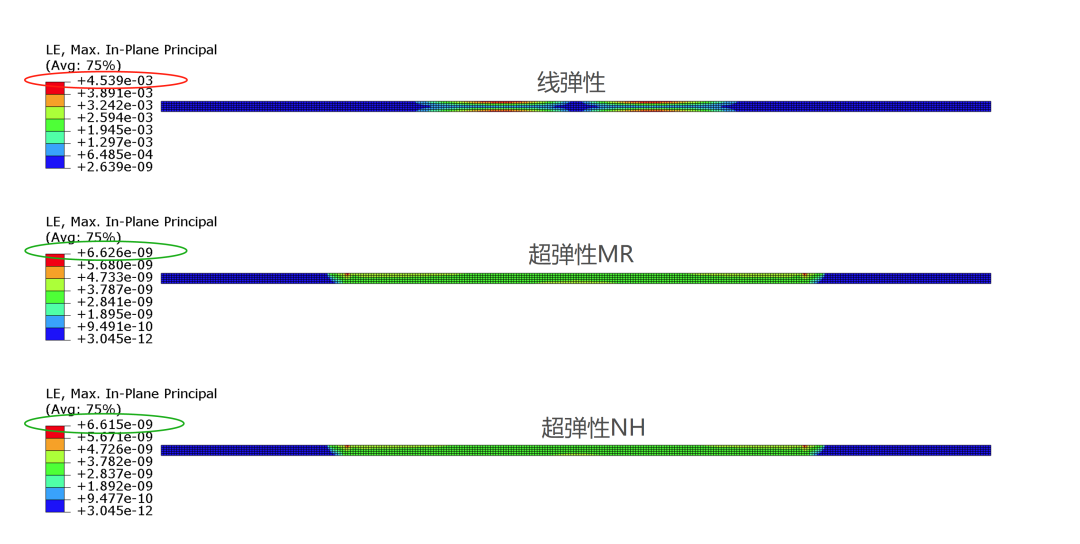

線彈性-超彈性“殘余應變”結果差異（卸載）

問題終于解決了~

03

如何將線彈性材料“超彈性化”？

看到這里，小張的困惑是解決了，有的朋友可能困惑了：這家伙是怎么把線彈性材料“超彈性化”的？

我們要考慮的應變相對來說比較小，大致在（-0.1~0.1）范圍內，通過下面的公式即可完成轉換，反過來（超彈性本構線彈性化）也是可以的。

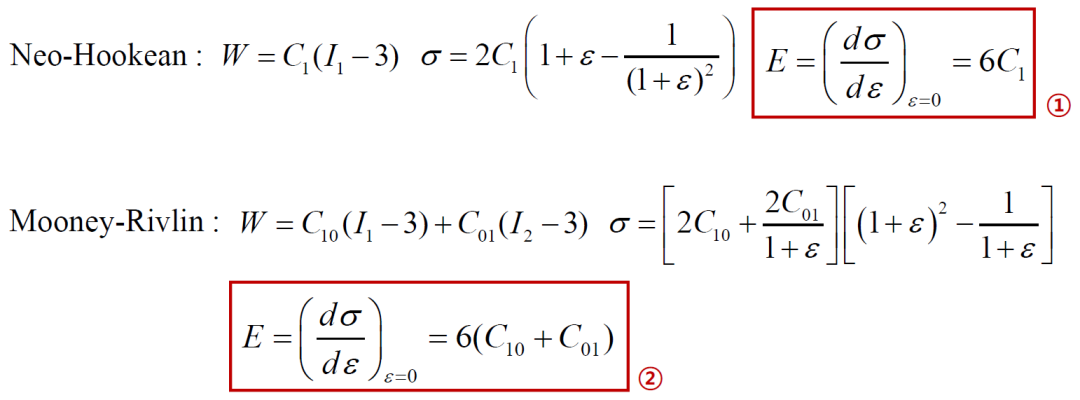

小范圍應變下彈性模量與超彈性參數關系式

比如：

線彈性E=200MPa → 超彈性NH，C1=33.33MPa

線彈性E=200MPa → 超彈性MR，(C10 , C01 )=(35MPa, -1.667MPa)

通過繪制這三種本構模型的應力-應變曲線可以看出，在（-0.1~0.1）應變范圍內，三者是基本重合的，可以用作互相替換。

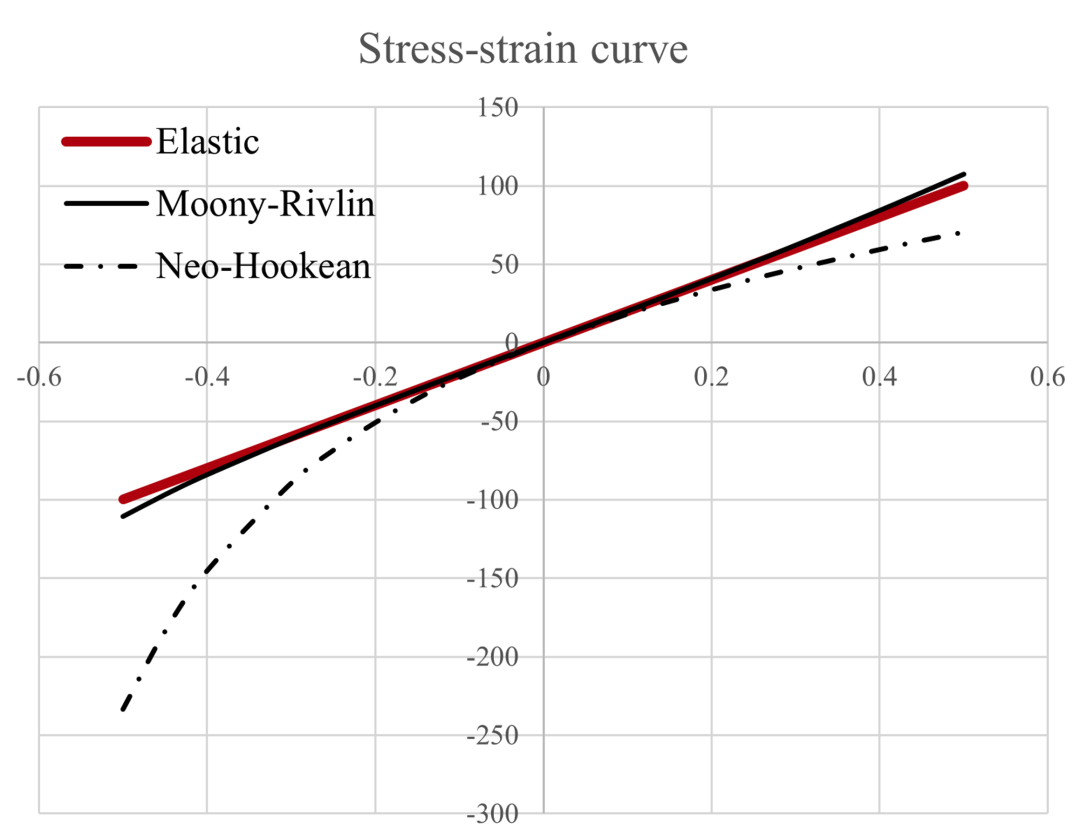

三種本構的應力-應變曲線對比

參考：

SIMULIA User Assistance 2022, Dassault Systèmes Simulia Corp., Providence, RI, USA.

Wikipedia-Objective stress rate

Nonlinear Finite Elements for Continua and Structures, Belytschko, T., Liu, W.K. and Moran, B., John Wiley and Sons, p. 99, 2000.

Finite Element Procedures, Bathe, K.-J., Prentice-Hall, p. 612, 1996.

Stress rate objectivity and foldable display simulation, Naver blog 2022, korea

'Finite Deformation Constitutive Equations and a Time Integration Procedure for Isotropic, Hyperelastic-Viscoplastic Solids,' Weber, G. and Anand, L., Computer Methods in Applied Mechanics and Engineering, Vol. 79, pp. 173-202, 1990.
