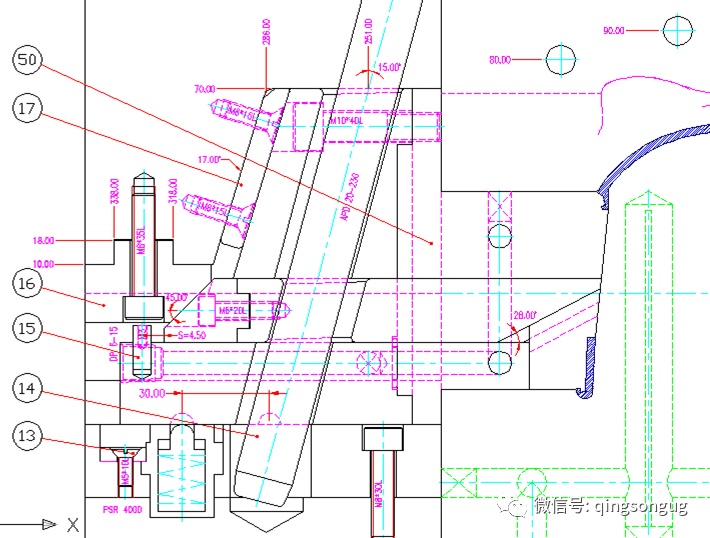

1.滑塊+滑塊的結構，通過斜導柱孔位進行二次抽芯，這種結構是對于側面抽芯時還存在0.5~2mm的倒扣時可以套用此結構，使用過程中安全可靠。

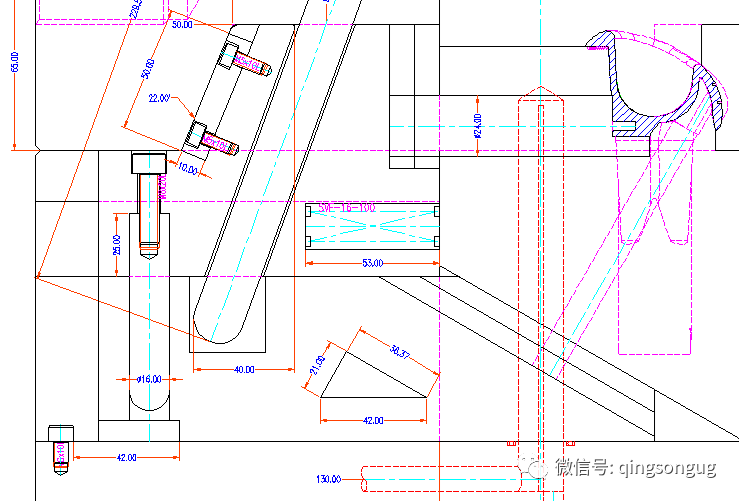

2.采用滑塊側向抽芯的力，通用T型槽帶動，進行產品內部斜度運動，達到抽芯的效果，此抽芯結構比較巧妙，能適用于產品內部的斜度倒扣，但設計完成后需要進行反復運動仿真。

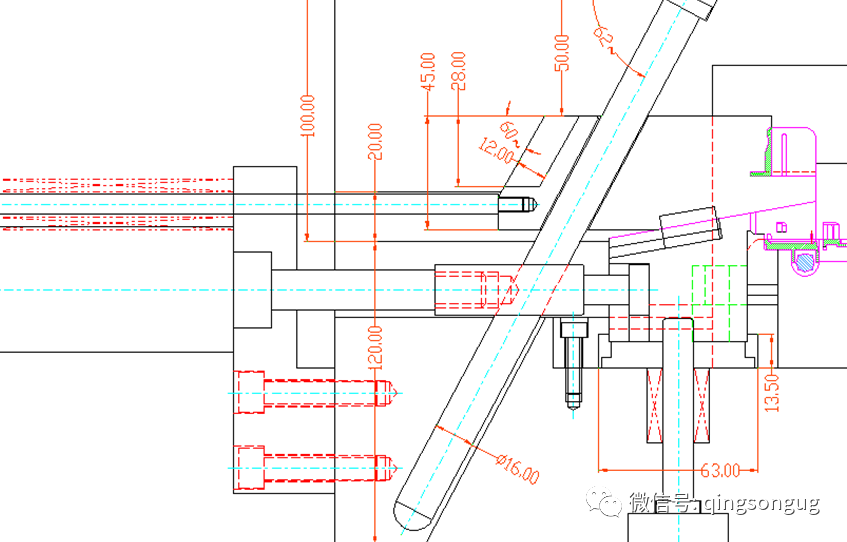

3.此結構又是滑塊上加滑塊的結構，先通用斜導柱進行側向運動，向側向內部倒扣進行抽芯脫離，再通過油壓缸進行二次抽芯，達到完全的脫模狀態。

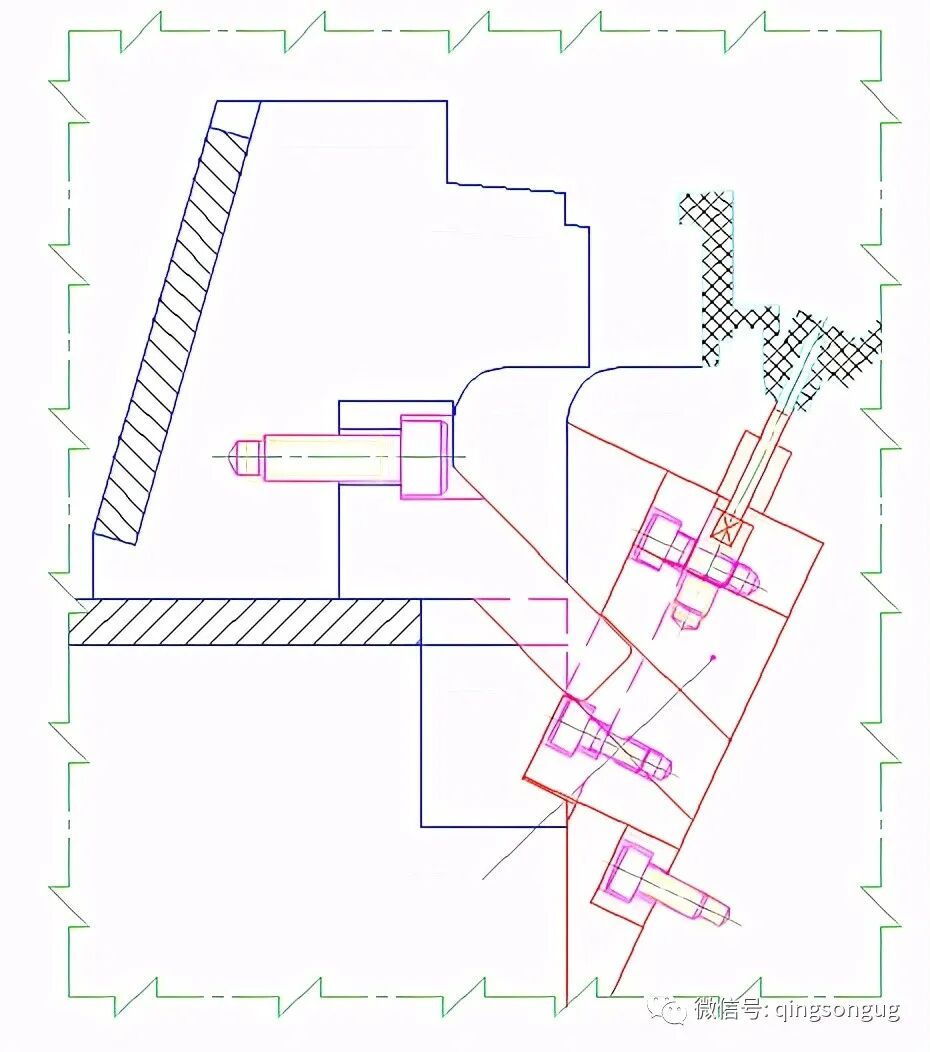

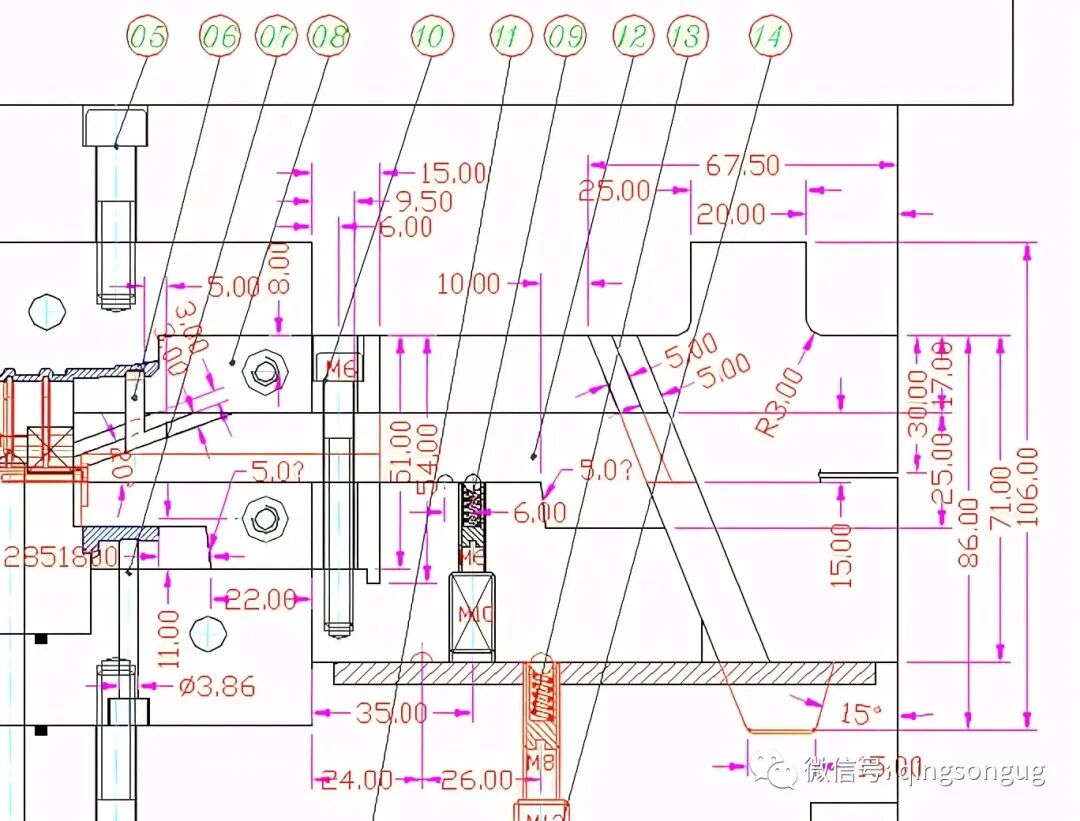

4.滑塊帶動滑塊的經典結構。通用將滑塊上設計一個彎銷結構，使第一滑塊運動時，由于滑塊上自身的彎銷帶動第二個滑塊運動，達到二次抽芯的效果。

5.滑塊用有滑塊的結構，運動原理先采用T槽帶動T槽進行抽芯，再進行整體抽芯的原理。

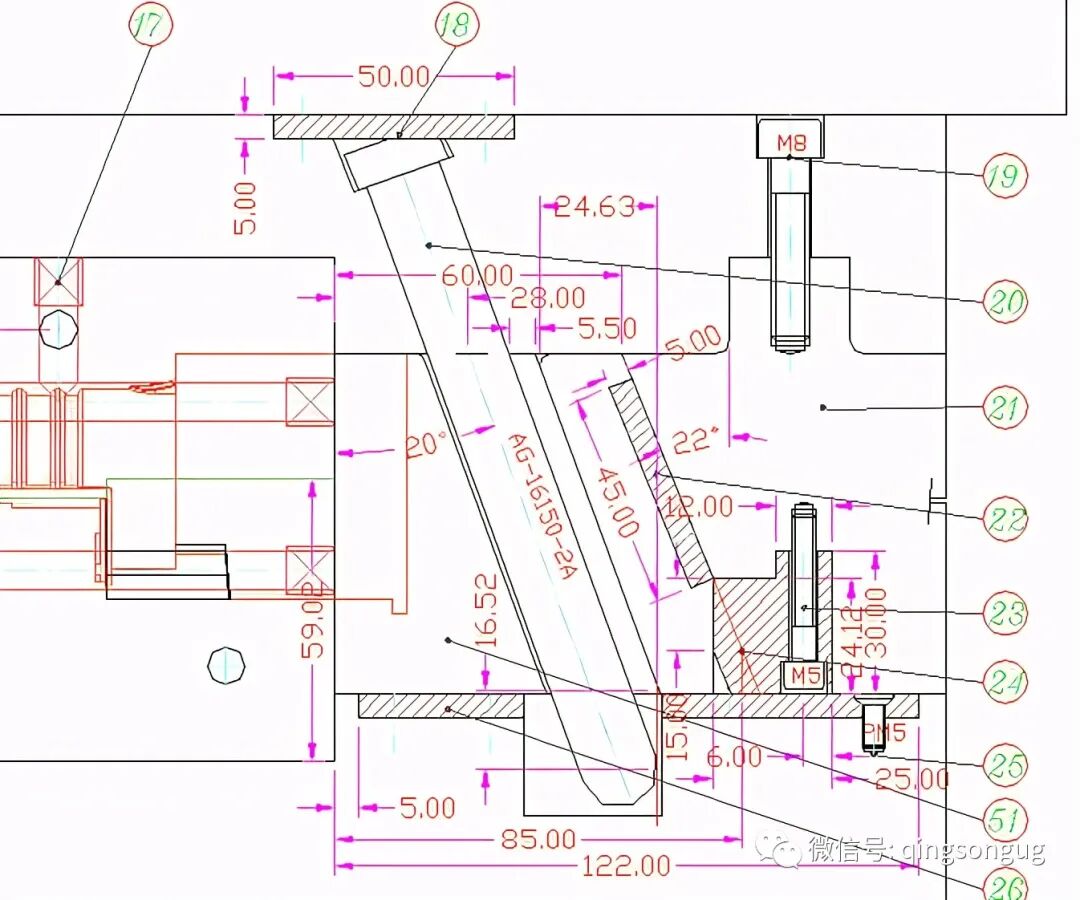

6.滑塊延時抽芯，采用斜導柱避空位加大，再加有鏟基追加一段直身位來達到滑塊延時抽芯的效果。

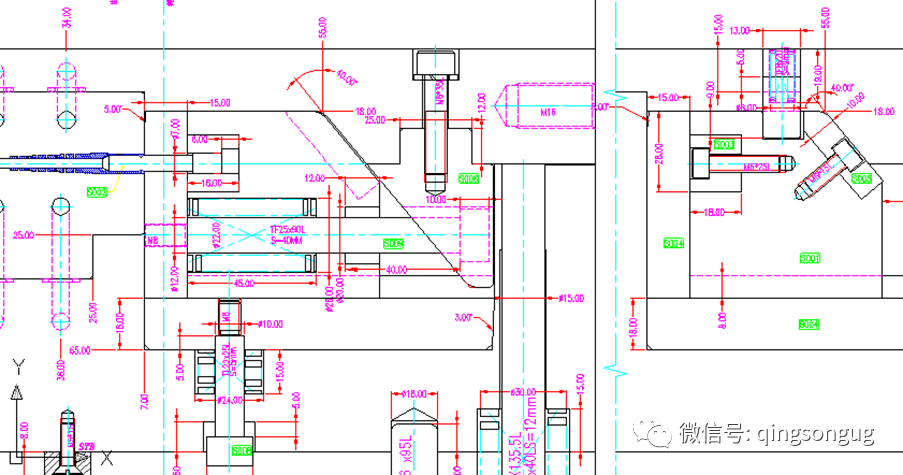

7.滑塊中進行強制脫模的結構。

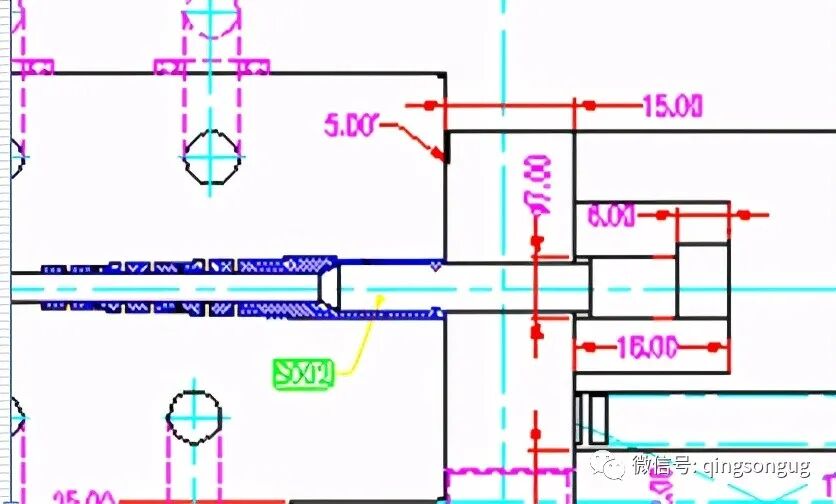

8.前模滑塊的抽芯樣式：1

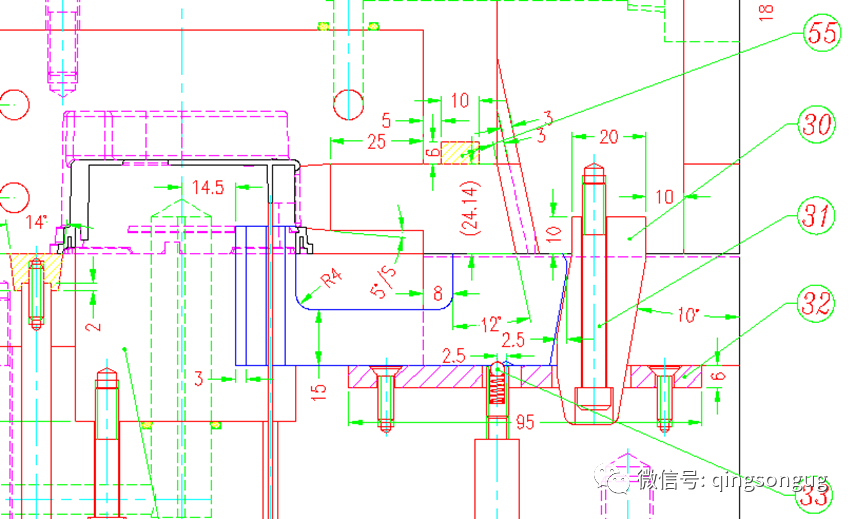

9.前模抽芯滑塊樣式：2

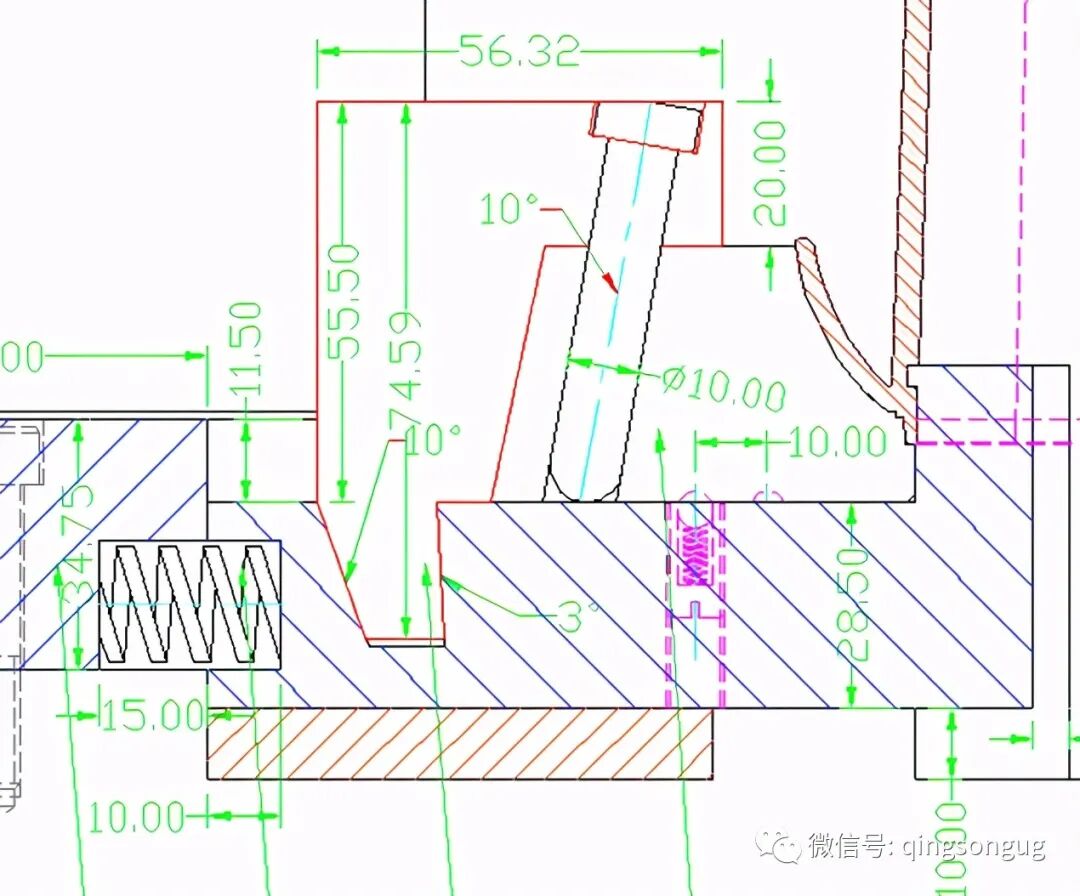

10.油壓缸斜抽芯機構原理:

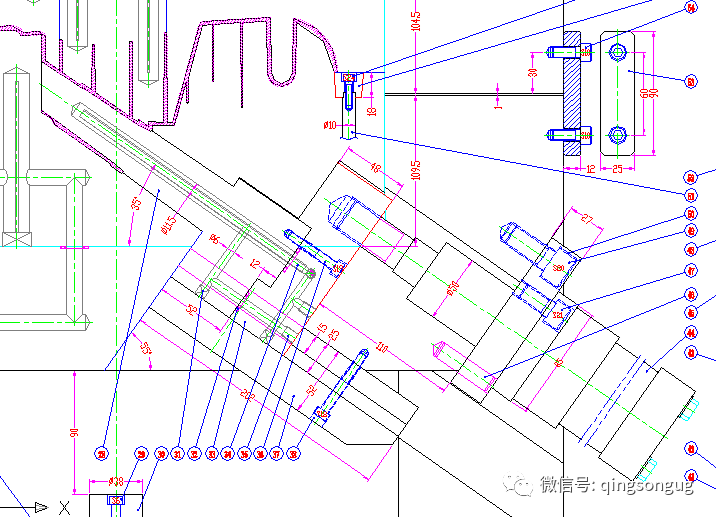

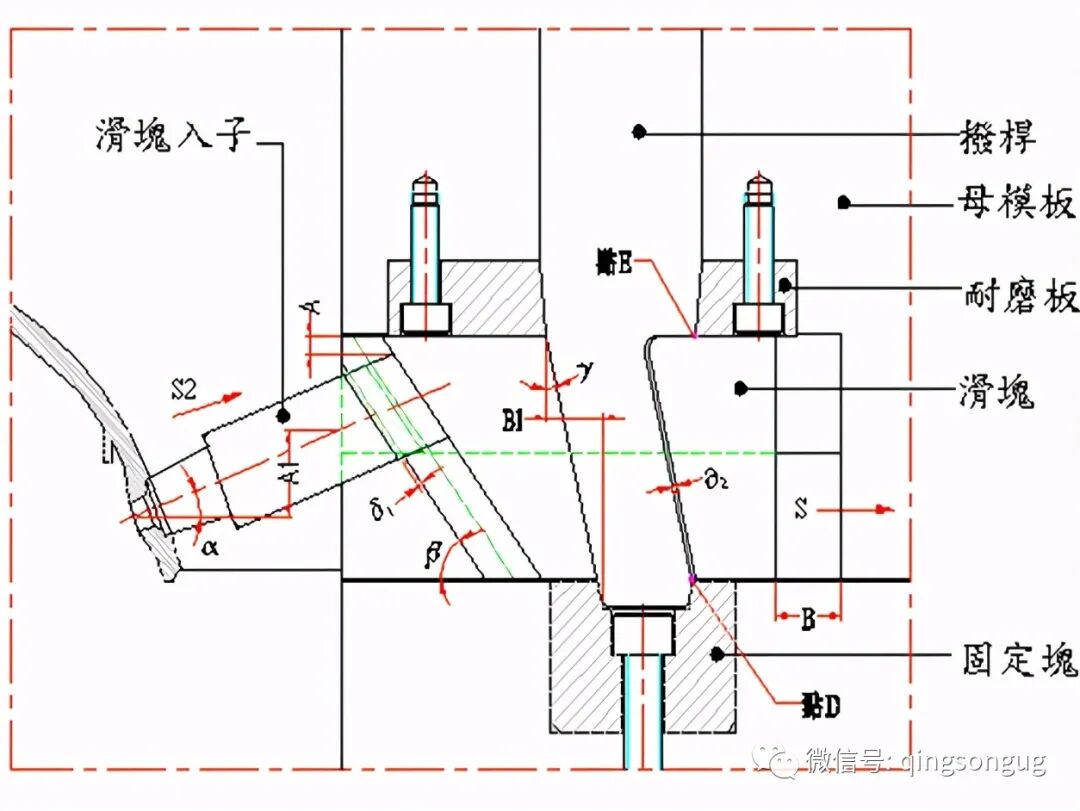

11.母模側斜抽芯原理：

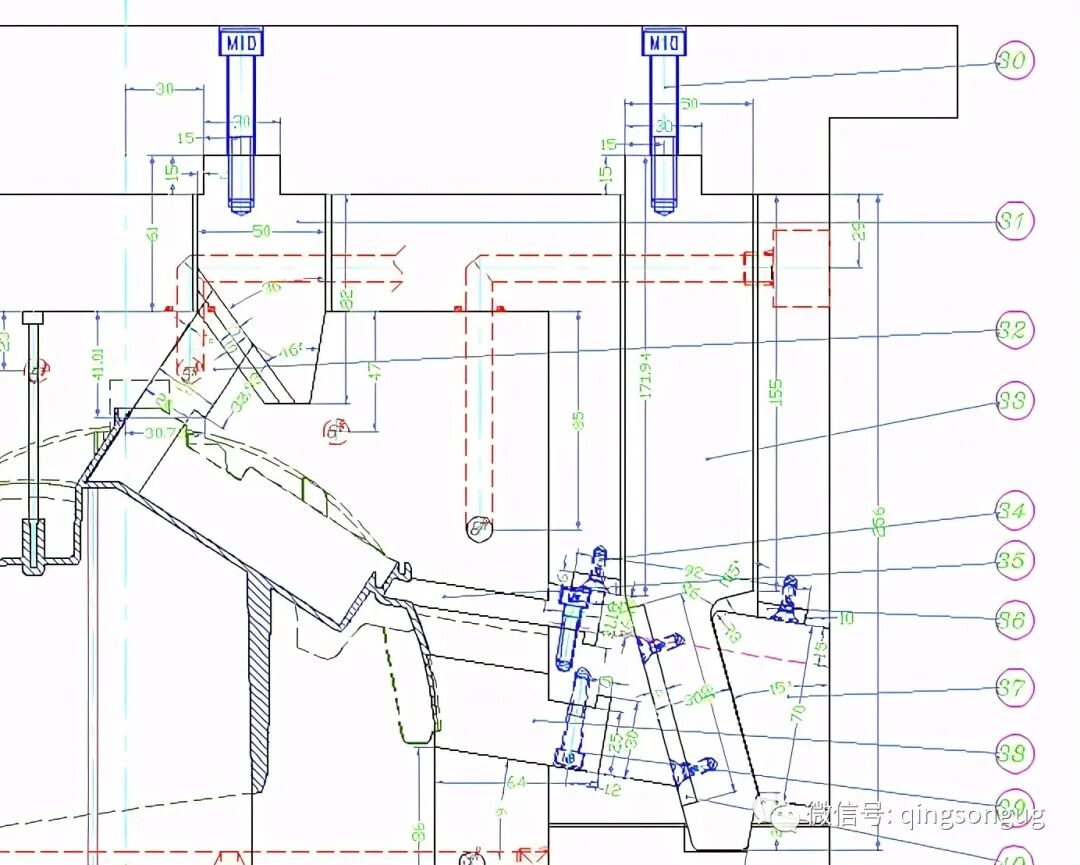

12.后模斜抽芯機構原理：

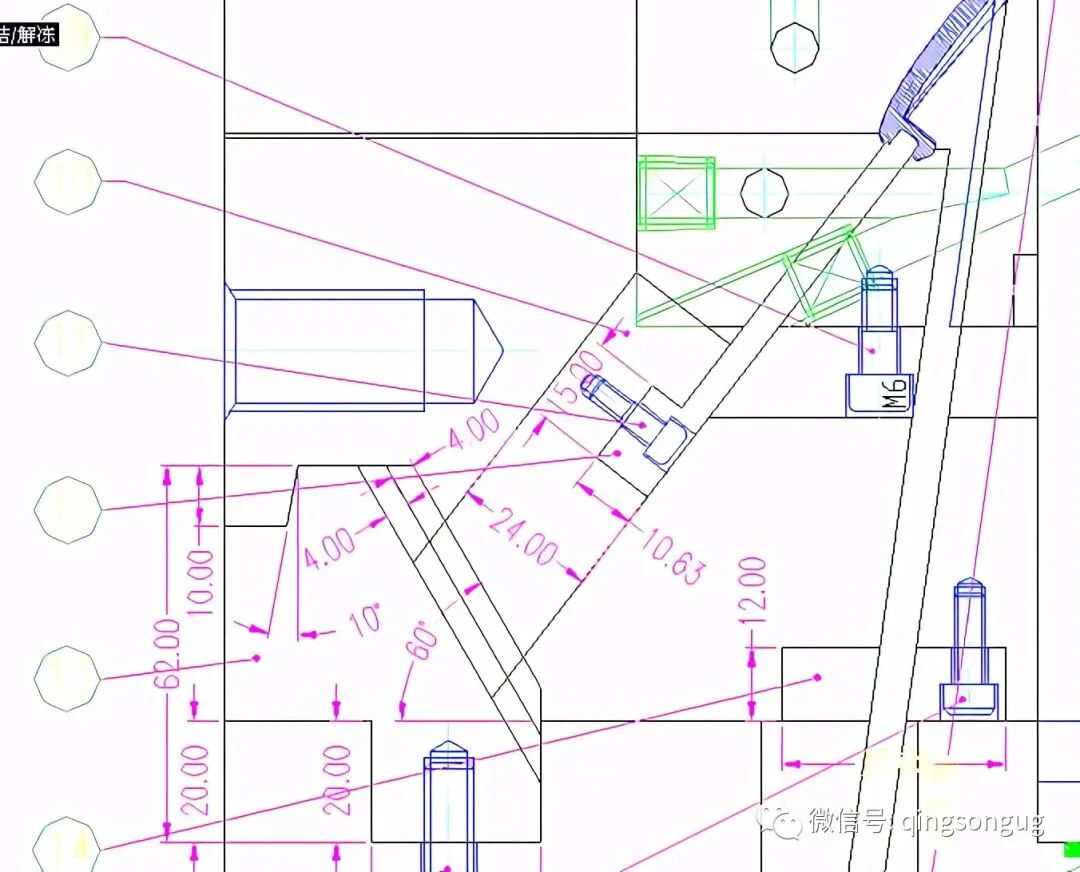

13.母模斜抽芯機構

14.母模隧道滑塊結構原理：

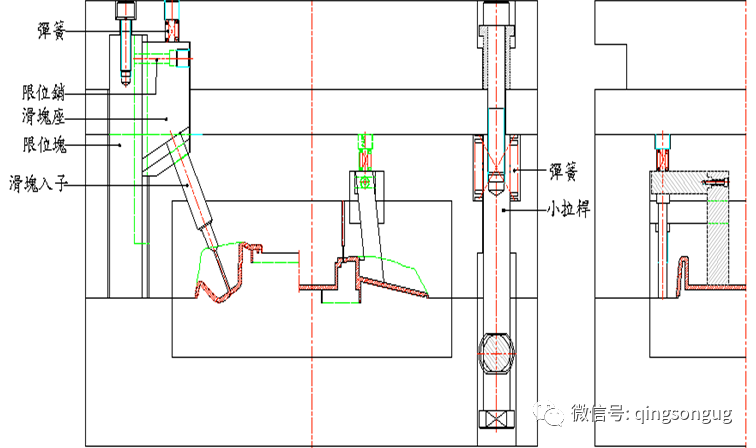

15.母模雙T槽抽芯結構原理：

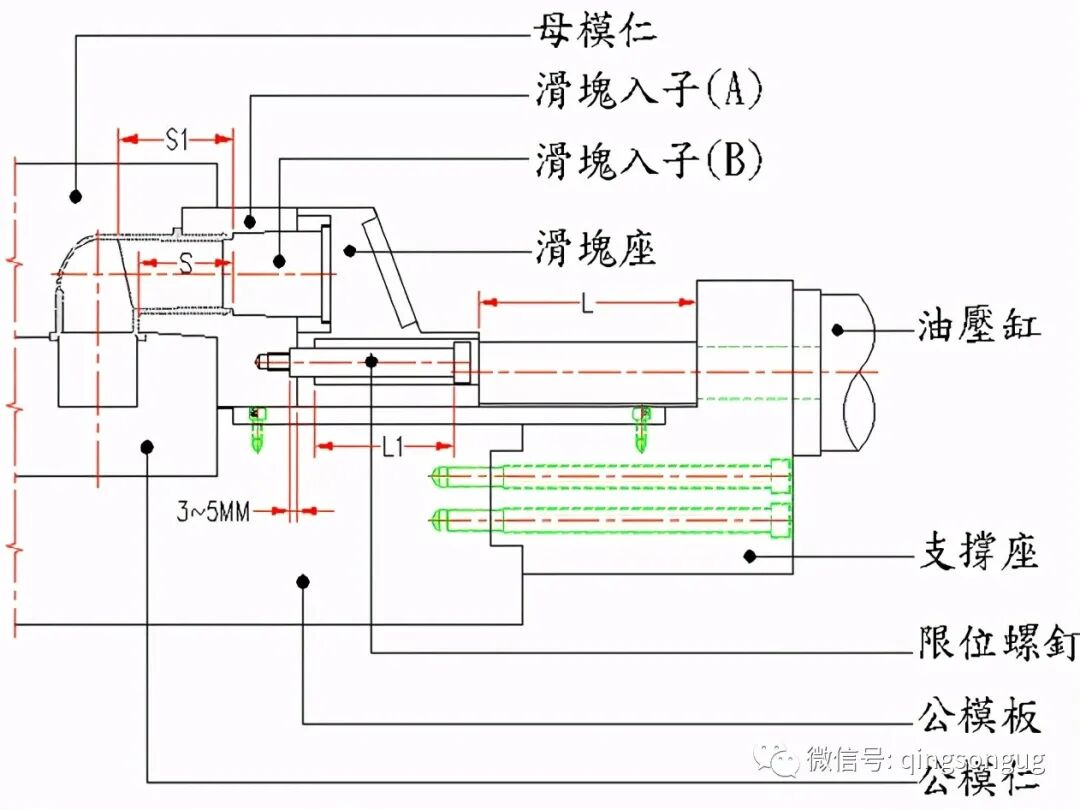

16.滑塊液壓缸抽芯延時結構：

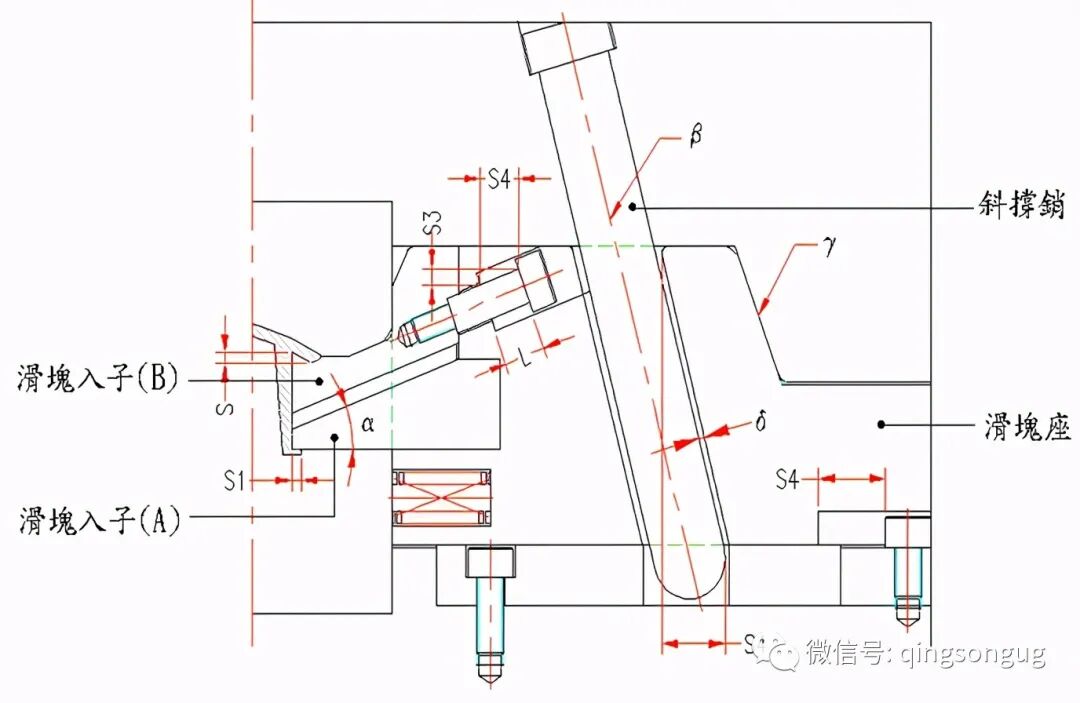

17.斜導柱帶運T型槽二次抽芯結構：

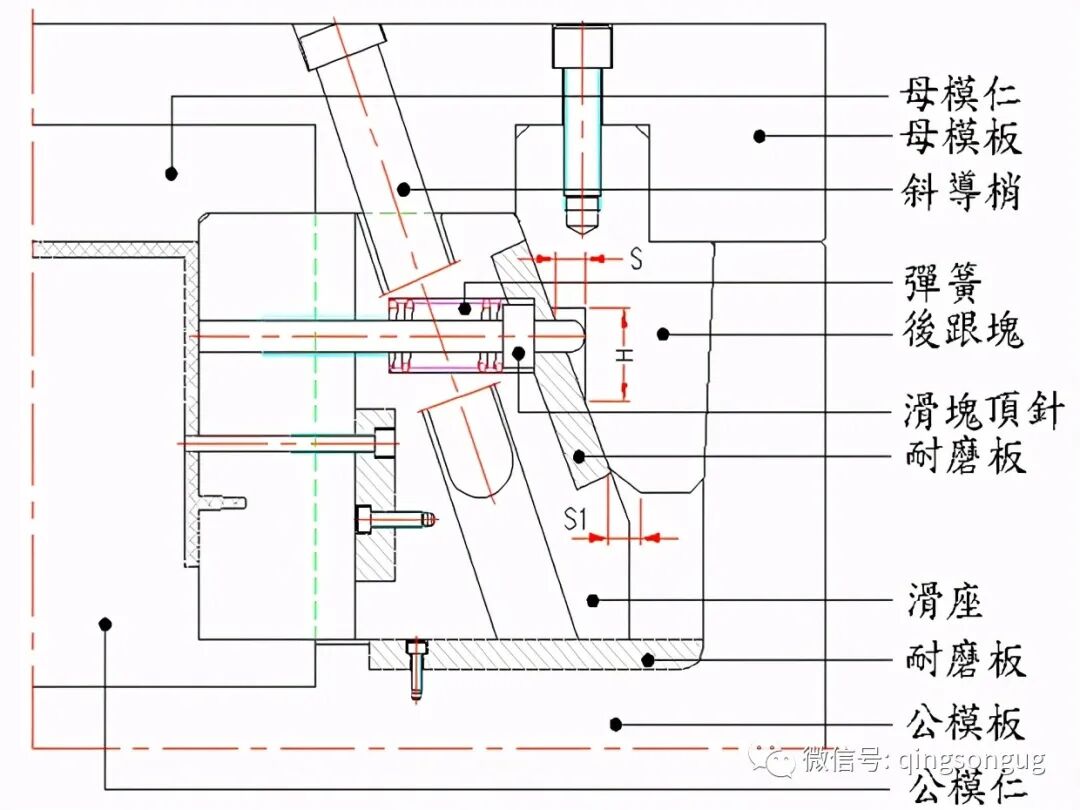

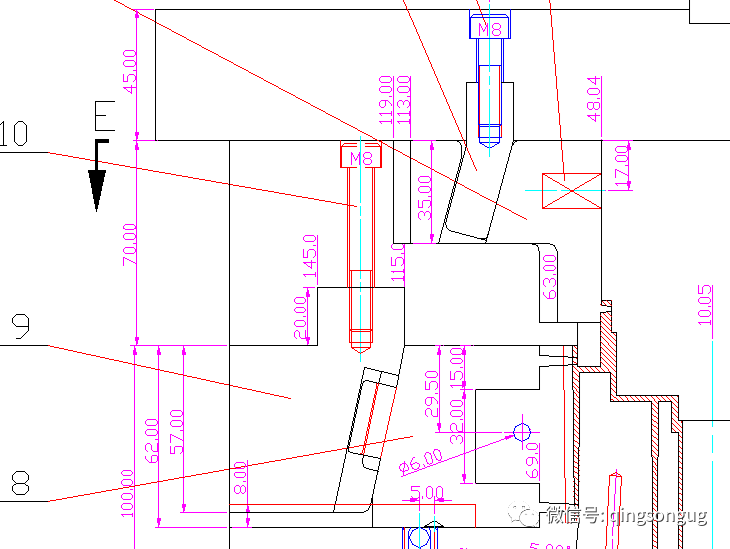

18.滑塊上追加頂針延時抽芯機構，主要是對于大型膠位面，或者側面抽芯存在包緊力的區域。

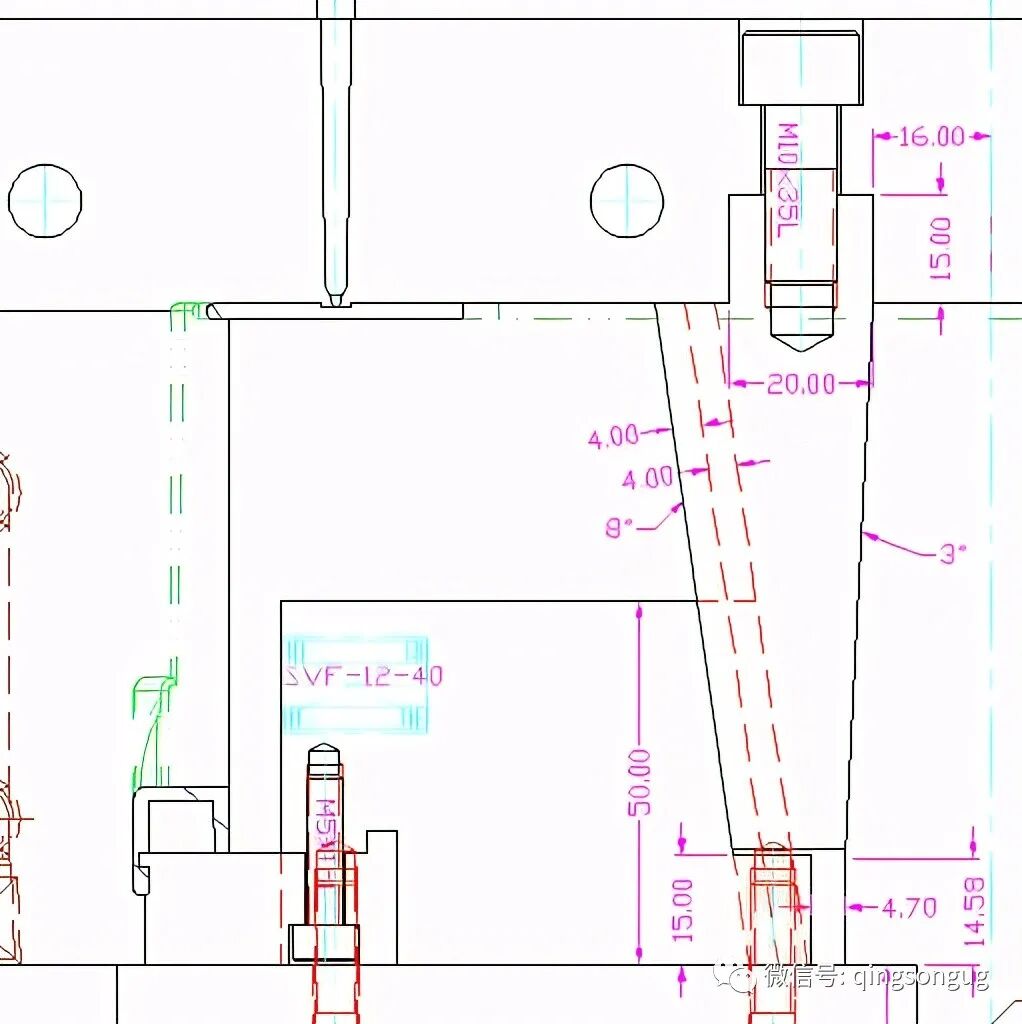

19.T槽+彎銷抽芯結構工作原理：

20.模仁里滑塊抽芯機構：

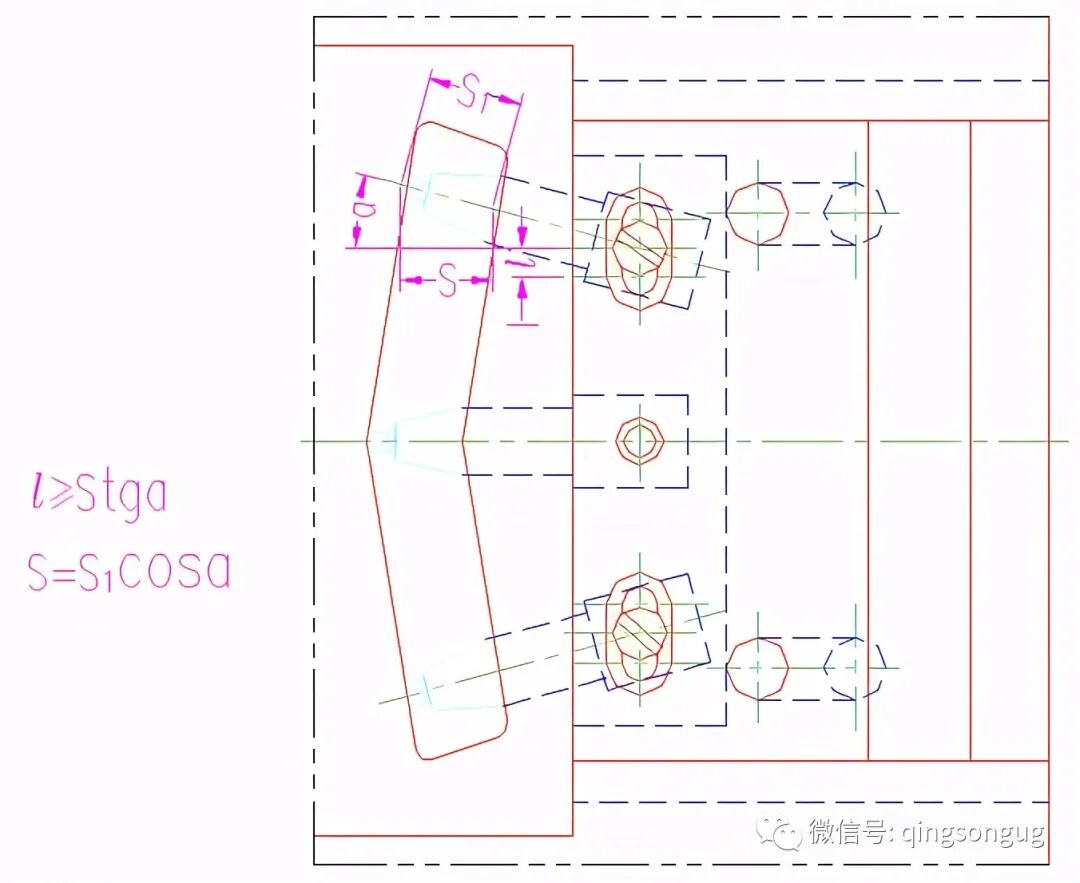

21.一個滑塊進行多個方向抽芯機構原理：

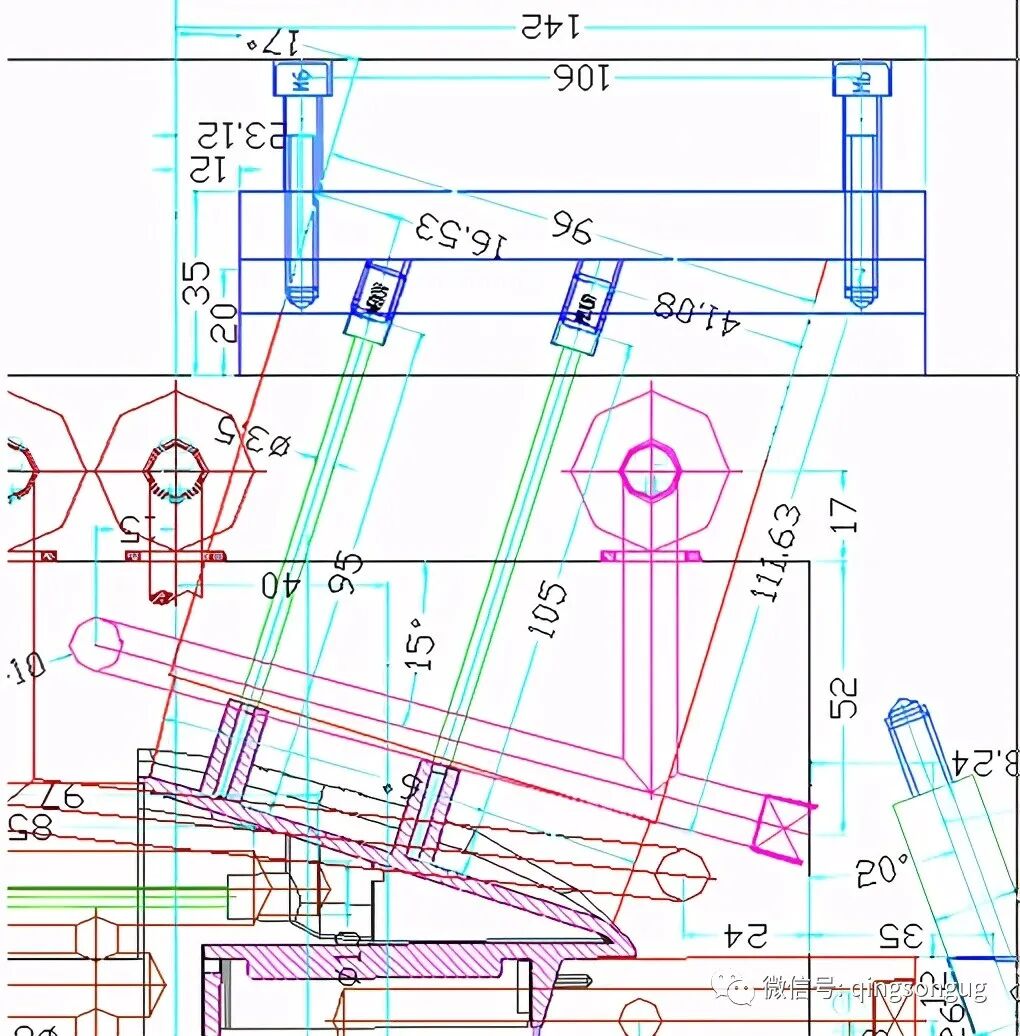

22.液壓缸帶動杠桿進行弧形抽芯機構原理：1

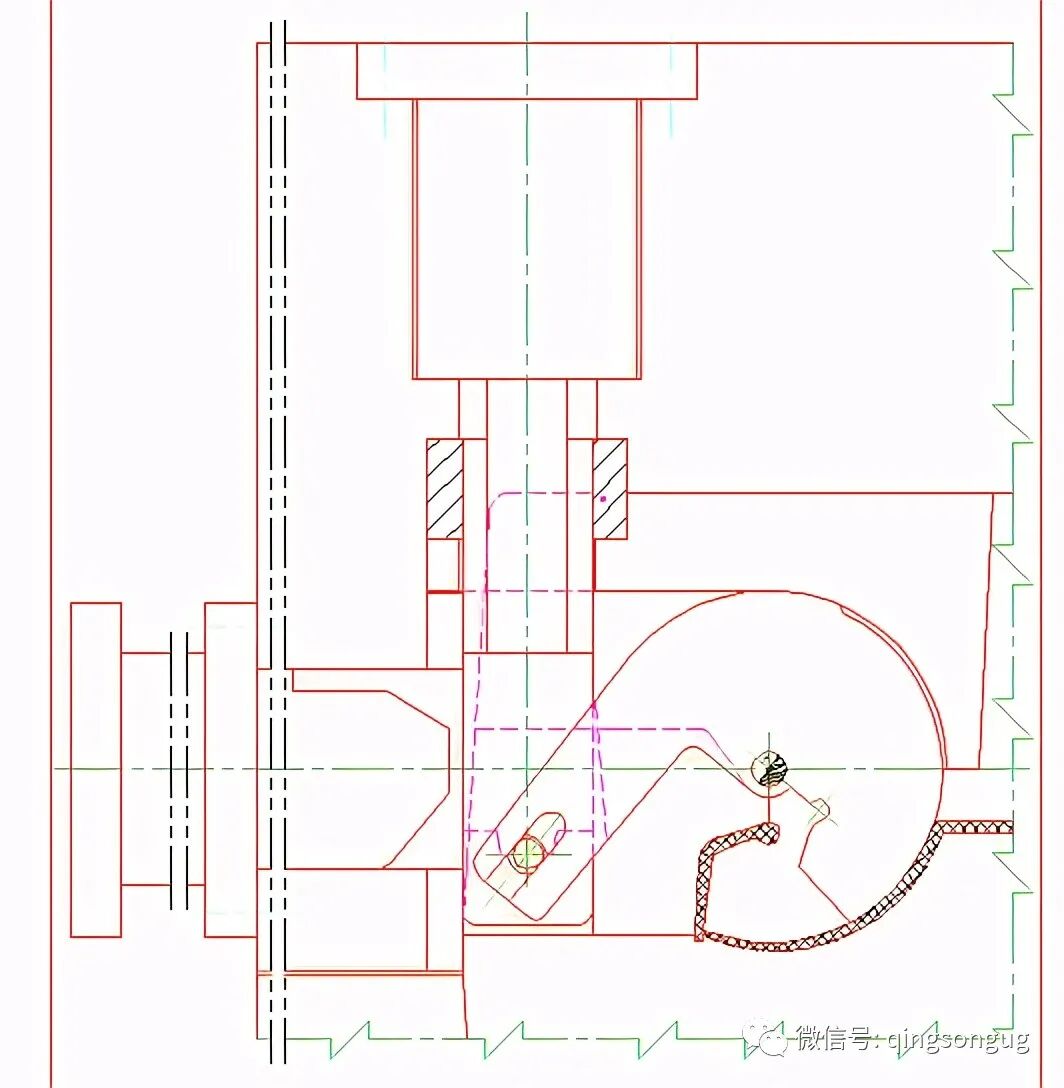

23.液壓缸帶動杠桿進行弧形抽芯機構原理：2

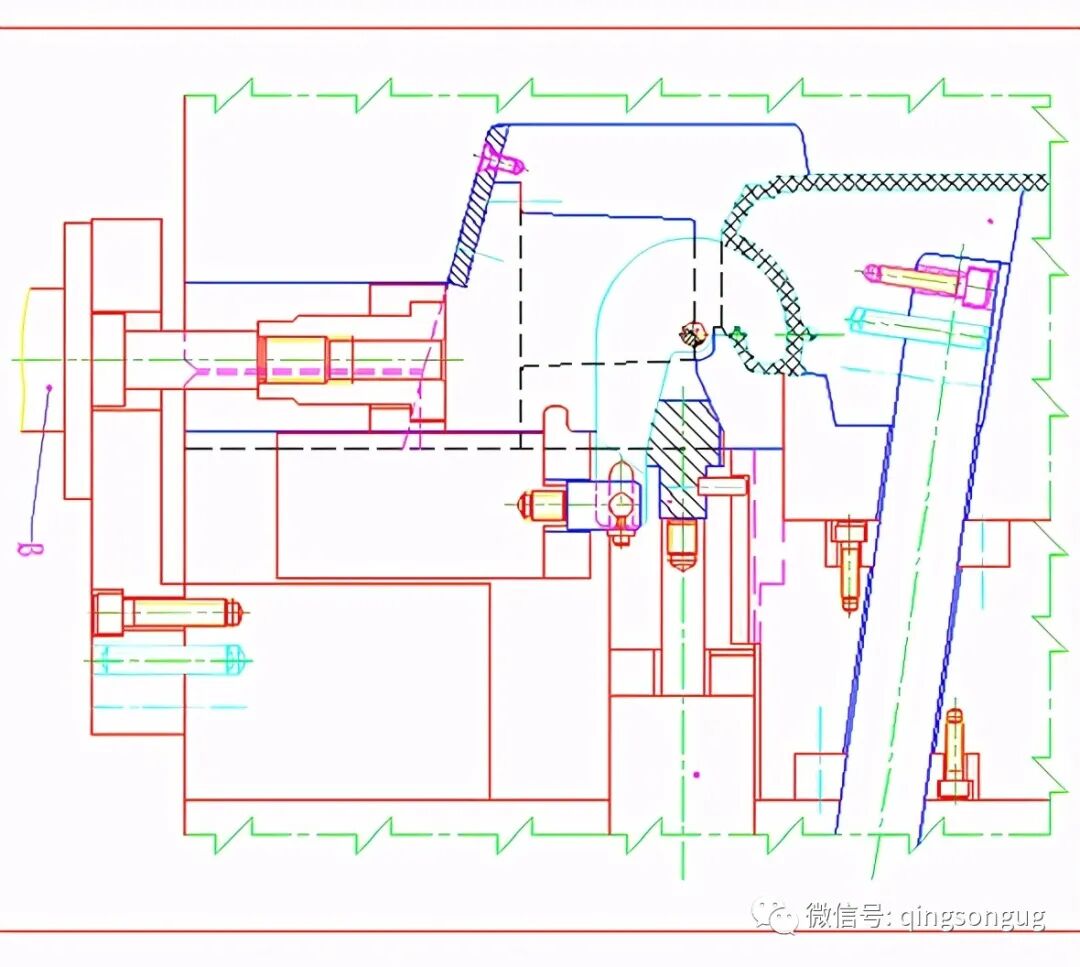

24.母模仁抽芯機構原理：

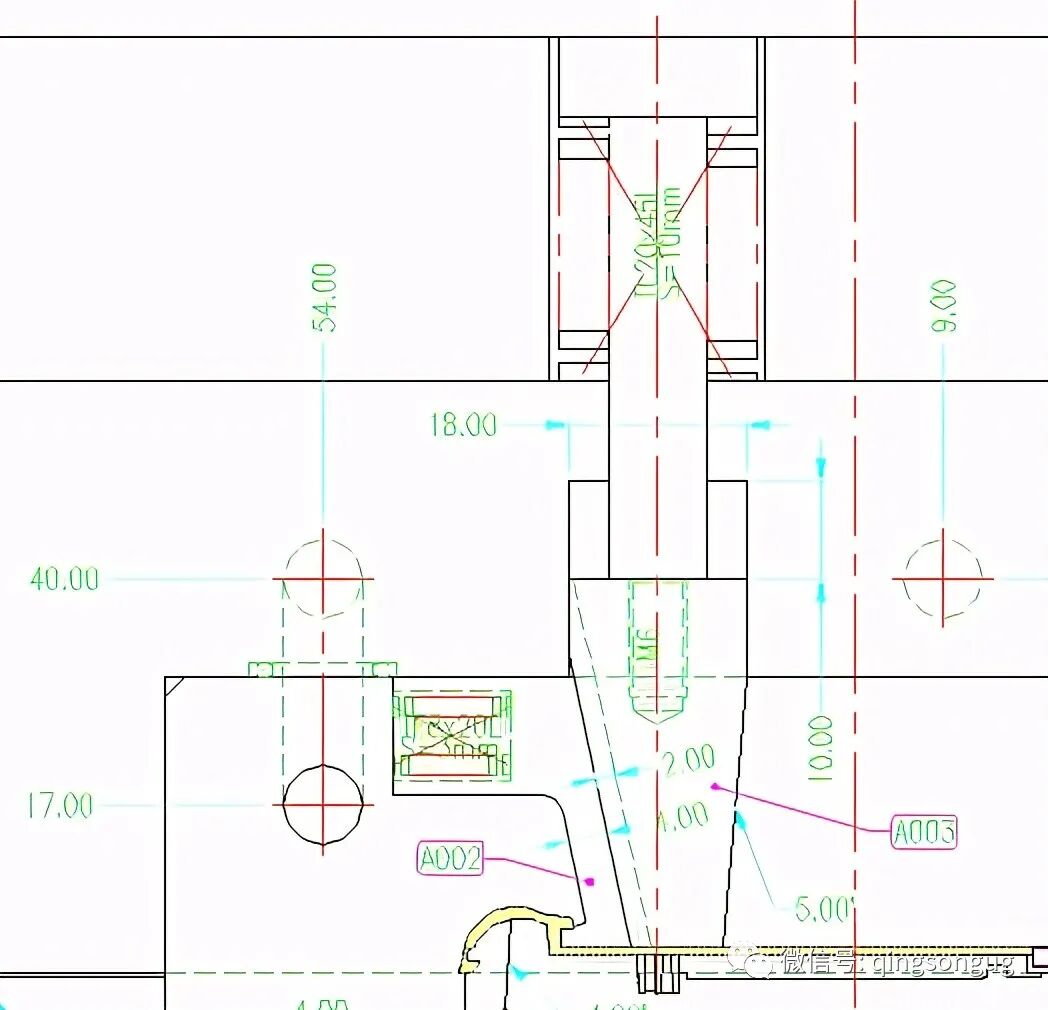

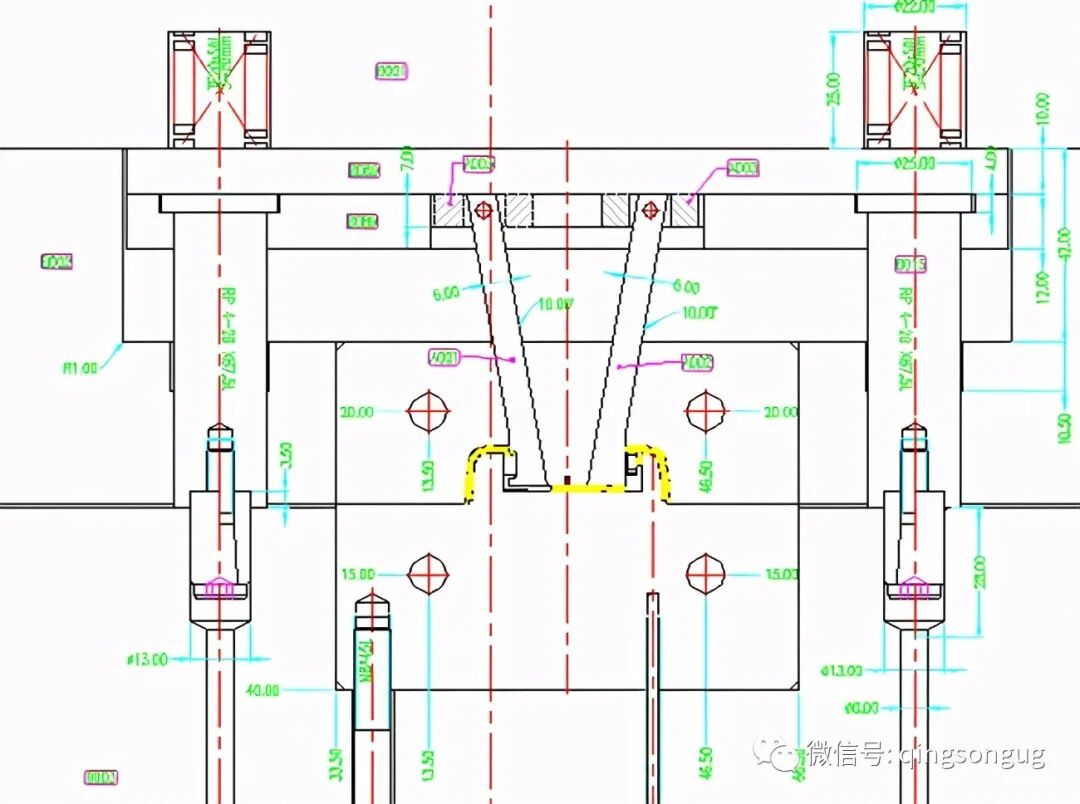

25.母模側斜頂機構原理：
