簡介

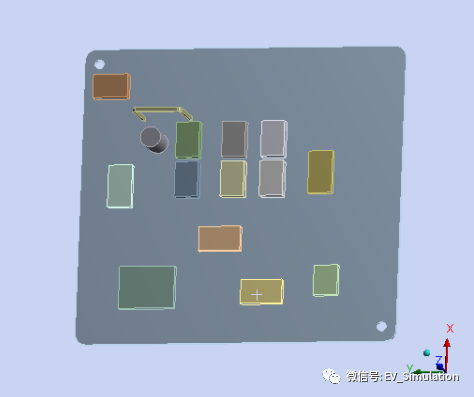

下圖所示的電路板包括三個在正常運行時會產生熱量的芯片。其中一只芯片要電路板通電，芯片就會保持通電，另外兩個芯片通電和斷電是周期性地，在不同的時間以及有不同的持續時間。穩態熱分析和瞬態熱分析用于研究由這些芯片產生的熱量引起的溫度變化。

操作步驟

1. 創建穩態熱分析項目：Steady-State-Thermal；

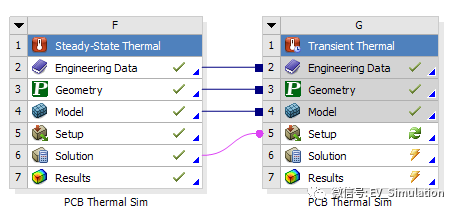

   在穩態分析項目之后，創建一個瞬態熱分析項目，并于穩態熱分析項目連接；連接方式如圖所示：

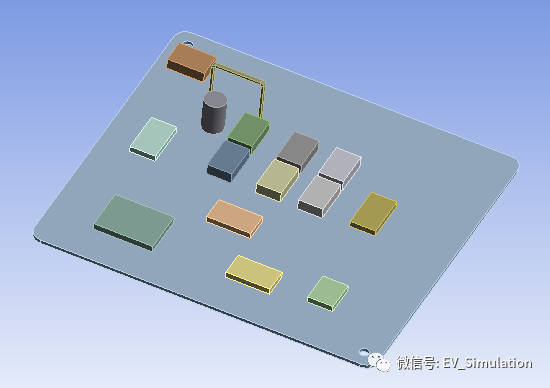

2. 導入幾何模型：導入PCB板的幾何模型X_T格式；切換單位制為：Metric（m,kg,N,s,V,A）

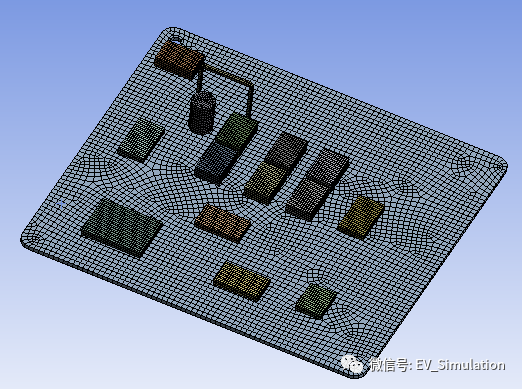

3. 網格劃分：設置網格劃分方式為Multi Zone；

   設置Sizing：選擇初PCB板之外的其他15個元件，設置網格尺寸為：0.0009m；

   設置Sizing：選擇PCB板，設置單元尺寸大小為：0.002m；如圖所示：



4. 設置邊界條件：

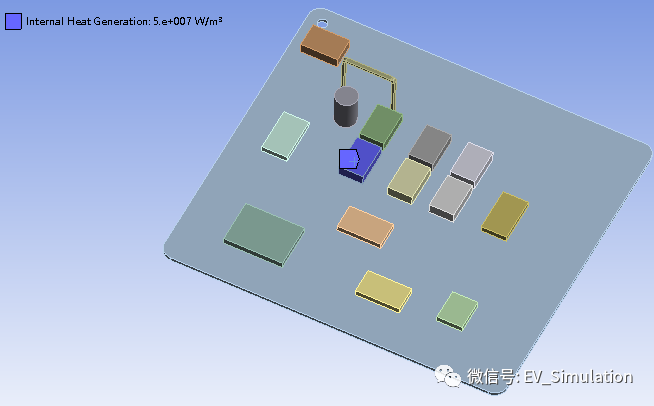

   設置發熱芯片的發熱量：Internal heat generation 大小為：5e7W/m3；芯片位置如圖所示：

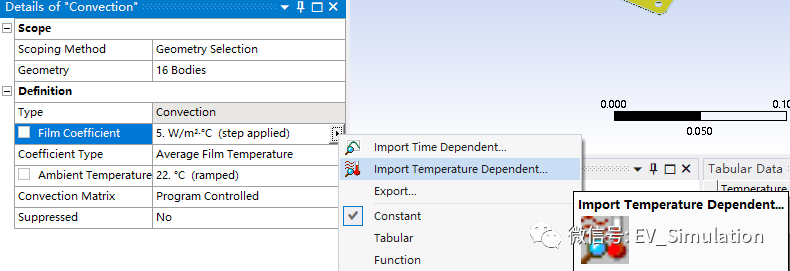

   設置熱傳導Convection：選擇所有的幾何模型；在Film Coefficient欄右鍵，選擇Import Temperature Dependent，如圖所示：

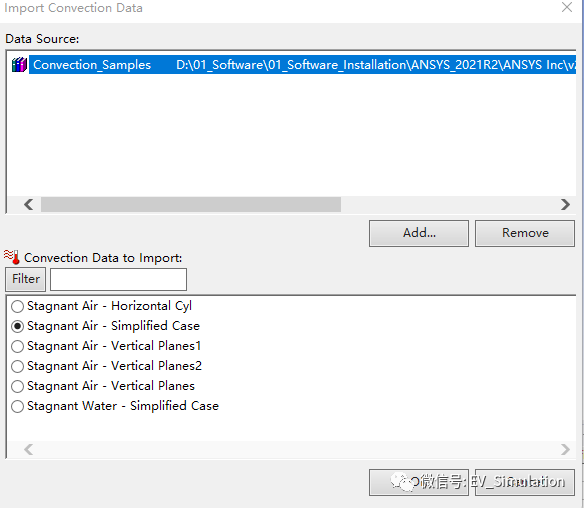

選擇Stagnant Air-Simplified Case；如圖所示：

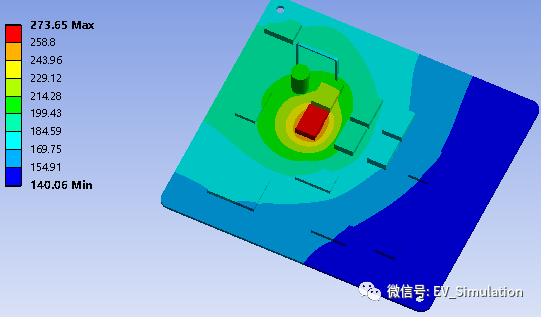

5.求解&查看結果：查看穩態分析結果的PCB板及元件溫度場如圖所示：

現在已完成穩態熱分析，這是總體目標的第一部分；對于本案例，將在其余步驟中執行瞬態熱分析。

準備瞬態熱分析時需要注意的事項：

? 如果突出顯示瞬態熱對象下的初始溫度對象，會注意到在詳細信息視圖中，只讀顯示初始溫度和初始溫度環境。一般來說，初始溫度可以是：– 統一溫度：可以在其中指定結構中所有物體的溫度=0，或 – 非均勻溫度：（如本例所示）在其中導入溫度規范 在時間=0 時，來自穩態分析。

? 初始溫度環境來自您剛剛執行的穩態熱分析。默認情況下，穩態分析的最后一組結果將用作初始 健康）狀況。如果有多個結果集可用，可以指定不同的集（不同的時間點）

6.設置瞬態分析的時間：

總的瞬態仿真時間：200s；設置時間子步如圖所示：

7.設置邊界條件：

設置其中一個芯片的發熱量（Internal Heat generation=5e7W/m3），其作用時間為20-40s；具體設置參數如下所示：

設置另外一個芯片開關作用的時間及發熱量：（Internal Heat Generation=1e8W/m3）；設置具體參數如下圖所示：

8.求解及結果查看：

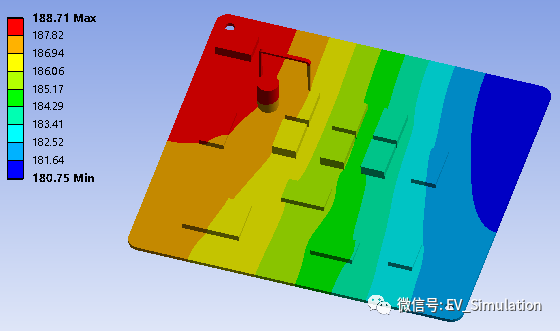

瞬態仿真得到的溫度場云圖，如圖所示：

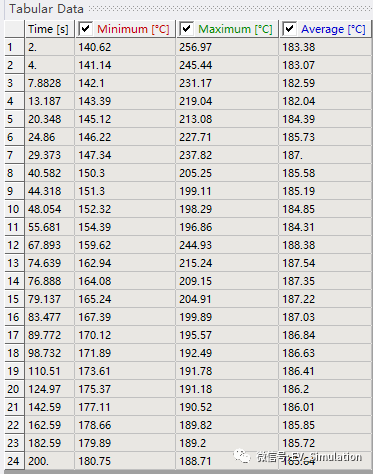

瞬態溫度仿真溫度與時間數據，如圖所示：

設置Temperature Probe，選擇穩態分析中產生發熱的芯片：

得到其溫度與時間的關系曲線：

同理，采用Temperature Probe可以分別得到瞬態仿真時設置的另外兩個發熱芯片的時間溫度曲線：

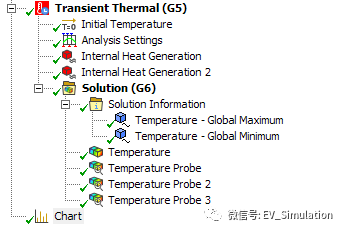

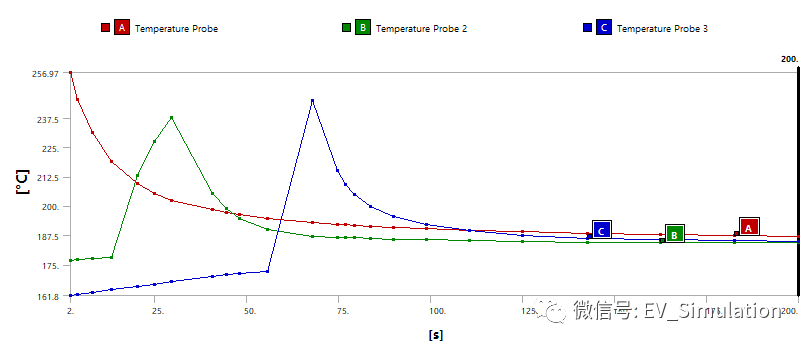

選擇三個Temperature Probe，點擊Model菜單欄上的Chart，生成3個芯片溫度&時間曲線的合成曲線圖：

本案例使用的PCB板幾何模型（X_T格式）下載地址：
