1 引言

在成熟的數值模擬技術出現之前，物理模擬技術(Physical Modeling Techniques)是研究巖石工程基本問題的流行方法。最典型的三種物理模擬技術是：基底摩擦模型(Base Friction Model)、離心機模型(Centrifuge model)和小尺寸的相似材料試驗(Scaled model)。下面左圖所示的是Nick Barton 1972年在英國倫敦帝國理工學院博士論文期間所作的節理巖體邊坡相似材料試驗，右圖所示的是Adhikary et al (1997)[A study of the mechanism of flexural toppling failure of rock slopes]所作的離心機試驗，用來模擬多條平行節理的傾倒破壞，后來Slope Model軟件驗證了這個試驗【屈曲傾倒破壞(flexural toppling failure)】。

隨著數值模擬技術的不斷發展，這些物理模擬技術手段逐漸退出了研究領域。本文簡要回顧了基底摩擦模型(Base Friction Model)的發展歷史以及它對現代巖石工程研究方法的推動作用。

2 基底摩擦模型

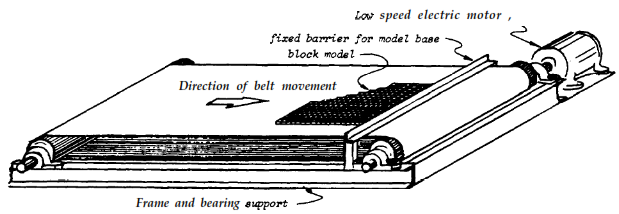

基底摩擦模型由Goodman教授設計，用來模擬簡單的塊體移動，主要研究節理巖體的傾倒破壞，試驗裝置如下圖所示，塊體由相對軟弱的材料組成，放置在一個平坦的基座上，用砂紙作為摩擦材料，通過基座移動來模擬重力的影響。Hoek and Bray (1974)[Rock Slope Engineering]，Goodman(1976)[Methods of Geological Engineering in Discontinuous Rock]，Bray and Goodman(1981)[The theory of base friction models]討論了基底摩擦模型。

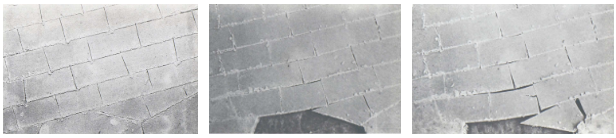

在Goodman初始設計的基礎之上，Kuykendall, L. (1975)[Kinematic Study of Toppling Failure Mode and Practical Aspects of Using the Base Friction Modelling Machine. Internal Report,  UC Berkeley]和Hittinger(1978)[Numerical Analysis of Toppling Failures in jointed rock. PhD thesis, UC Berkeley]作了大量基底摩擦模型試驗用來分析巖體的傾倒破壞。

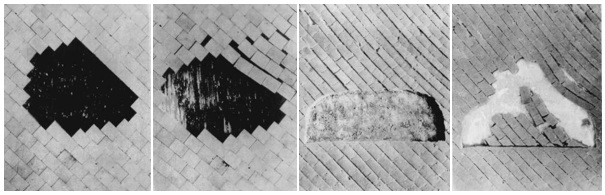

與此同時，基底摩擦模型也用來模擬地下開挖和巷道的穩定性，其中最出名的是Whyte的這篇碩士論文[Whyte, R.J. (1973) A Study of Progressive hanging-wall caving at Chambishi copper mine in Zambia using the base friction model concept. M.Sc. Thesis. Imperial College]。

巷道頂板的基底摩擦模型

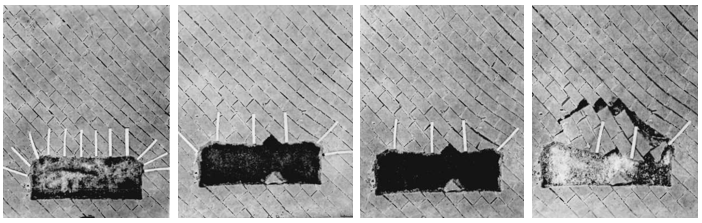

Moy Donald(1975)[The Design and monitoring of rock bolt and dowel systems in underground excavations, PhD thesis, Imperial College] 使用基底摩擦模型進行了錨桿支護試驗，這些半個世紀前的研究工作在今天看來仍然非常有趣。

3 數值模擬

由上面的討論可以發現一個有趣的現象，即基底摩擦模型的研究僅集中在兩所大學：UC Berkeley和倫敦帝國理工學院，前者研究邊坡，后者研究地下開挖。事實上，在20世紀70年代到80年代，這兩所大學是世界巖石力學研究的中心，他們的研究工作對后來巖石力學的發展產生了巨大影響，主要包括Goodman的節理元、傾倒破壞分析和塊體理論，Hoek和Bray的平面滑動和楔形體滑動邊坡穩定性分析，Hoek和Brown的地下開挖理論以及Hoek-Brown準則，Brady的邊界元應力分析以及Barton的工程巖體分類Q-System，都是那個時代這兩所大學的研究成果。

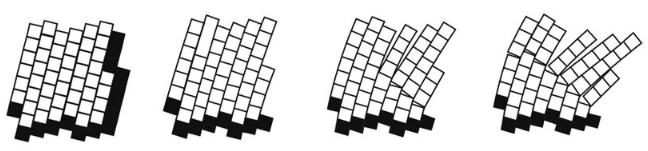

1970年代初，正在倫敦帝國理工學院攻讀博士學位的Cundall受到Goodman基底摩擦模型的啟發，編寫了一個用于分析巖體傾倒破壞的計算機程序，即后來的UDEC[Cundall, P. A. (1971) A computer model for simulating progressive, large scale movements in blocky rock systems. Proceedings of the International Symposium on Rock Fracture, Nancy, France, paper 11–8.], 這篇論文成為巖石力學領域被引次數最多的論文，而UDEC現在已經成為分析巖石工程問題工業標準的計算機軟件。下圖所示的是Cundall在這篇論文中提出的原始離散元模型，用來模擬巖體的傾倒破壞。

3.1 邊坡

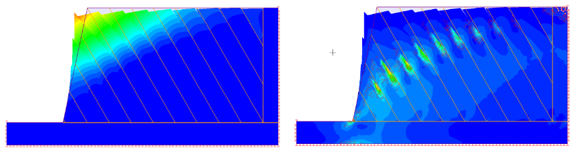

Pritchard(1990)[Numerical Modelling of Toppling]使用UDEC模擬了基底摩擦模型的撓曲傾覆(Flexural Toppling)，重現了小規模的基底摩擦臺的撓性傾覆模型，計算機模型在基底摩擦模型的基礎上放大了100倍。RS2對這個試驗進行了證實。模型的幾何參數和物理力學參數如下：邊坡高度30.5m, 邊坡角78°，節理傾角60°，節理摩擦角39°，巖石抗拉強度0，巖石單位重量25.506kN/m^3。計算的安全系數為0.75~0.76, 下圖所示的是位移分布和單元屈服分布。

Khan(2010)[Investigation of Discontinuous Deformation Analysis for Application in Jointed Rock Masses. PhD thesis, University of Toronto] 在此基礎上使用DDA-FEM, UDEC, Phase進行了數值分析，并與Hittinger的基底摩擦模型試驗結果作了比較。

3.2 地下開挖

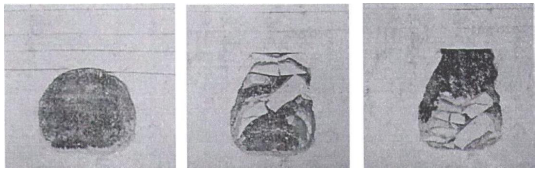

Goricki (1999)進行了大量的基底摩擦模型試驗，用來研究連續和平行節理對地下開挖的影響。下圖所示的是在水平節理巖體中開挖的破壞順序，破壞開始于頂部，然后向上逐層傳播，直至達到一個具有足夠強度特性的層為止。

在水平節理化巖體中開挖的基底摩擦模型

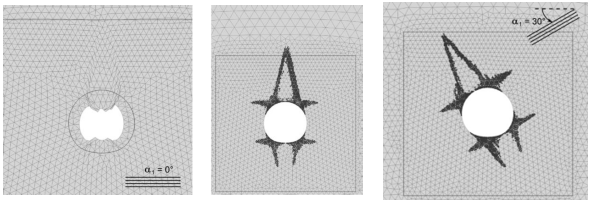

下圖所示的是相應的數值模型，節理傾角為0與節理傾角為30°開挖圍巖破壞的情況。
