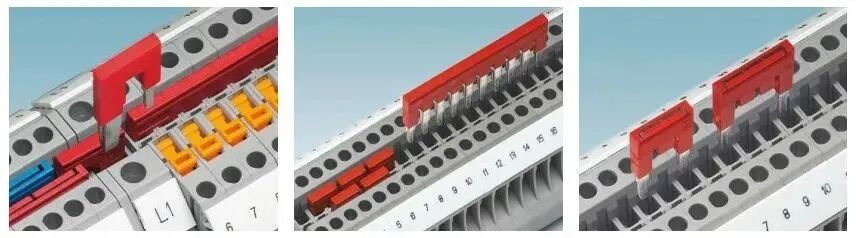

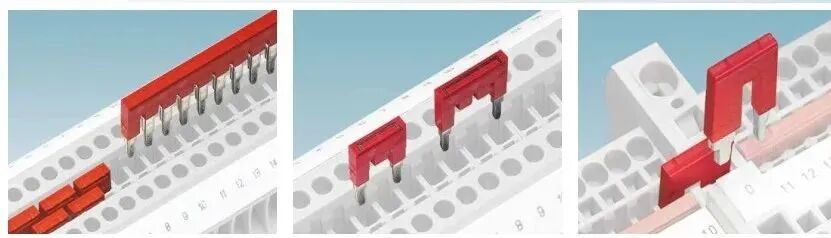

何謂跳線？這里所說的跳線并不是用于電路板上的跳線，而是用于電氣設計時等電位端子之間的跨接，用于連接端子排上的端子，也稱作：橋接件（下文統稱跳線）。翻閱各品牌的產品樣本時，你會發現跳線又分作固定式、插入式、轉換式等等，五花八門、各種各樣，但都有一個相同的功能，那便是為了形成等電位。

為了區分不同樣式的跳線，EPLAN將其劃分為五類：

1. 跳線(常規）
2. 接線式跳線
3. 插入式跳線
4. 鞍形跳線
5. 轉換跳線


其中接線式跳線常用于連接相互距離較遠的端子，靠并聯一根單獨的導線去連接，跳線(常規）也是相同的結果，而插入式跳線則用于并聯多個相鄰端子之間的齒輪型連接排。

而咱們最為常用的則是鞍形跳線，那什么是鞍形跳線，最開始我也挺好奇，直到網上搜了搜馬鞍后才恍然大悟，請見下圖：

看上去還挺形象  ，真乃一圖勝千言啊！

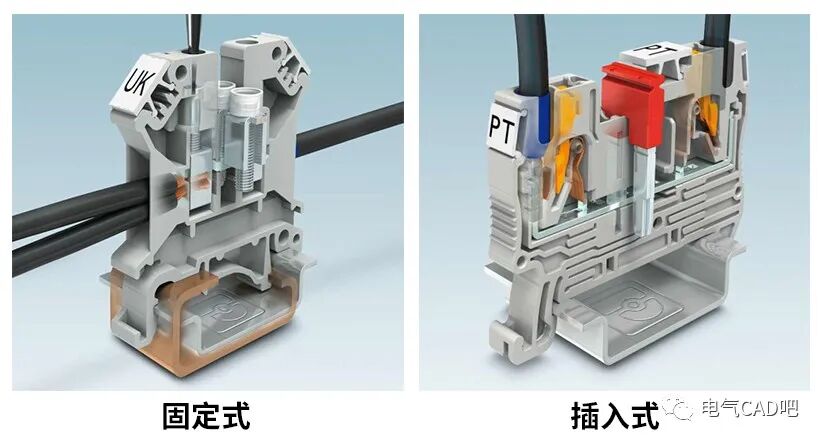

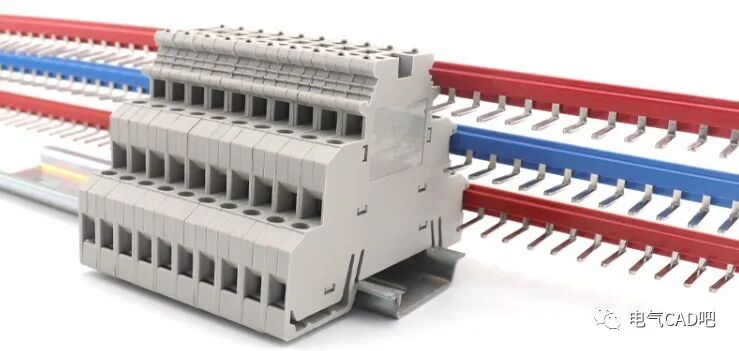

而常見的鞍形跳線又分固定式和插入式，分別用在不同類型的端子橋接上。

好，在了解了端子的這些分類后，我們再來看看EPLAN中是如何來表達它們的。

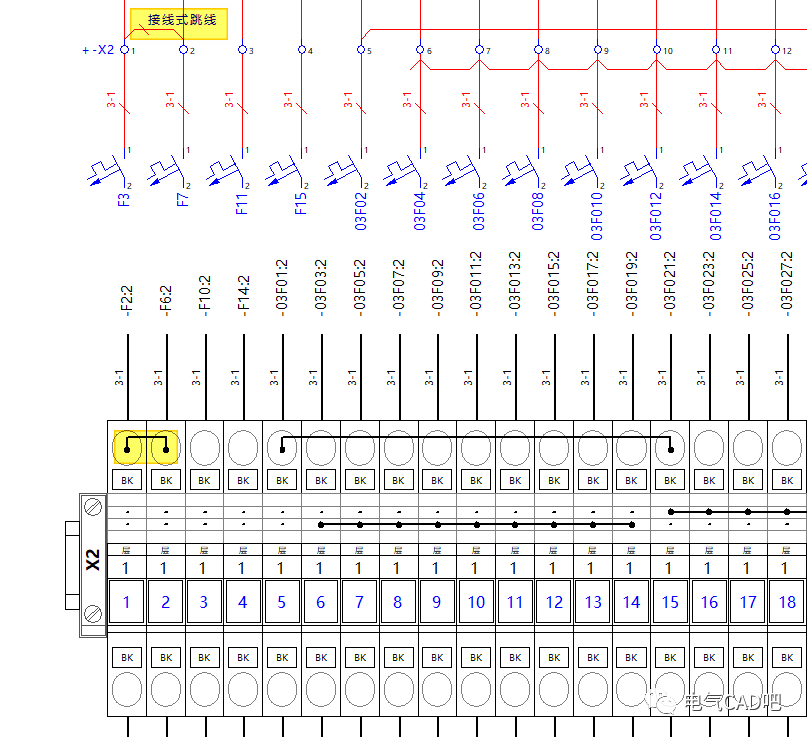

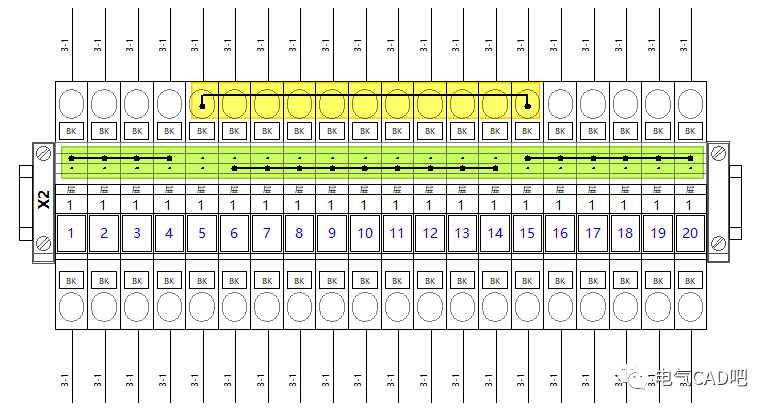

以圖形方式區別的話，EPLAN可以分兩類，這兩類可分別用在端子的內部(內側)/外部(外側)。例如下圖中黃色區域用來表達接線式跳線或插入式跳線，綠色區域用來表達鞍形跳線。

端子連接圖來自電氣CAD吧

https://www.cad-bbs.cn/eplan-f11-f13/

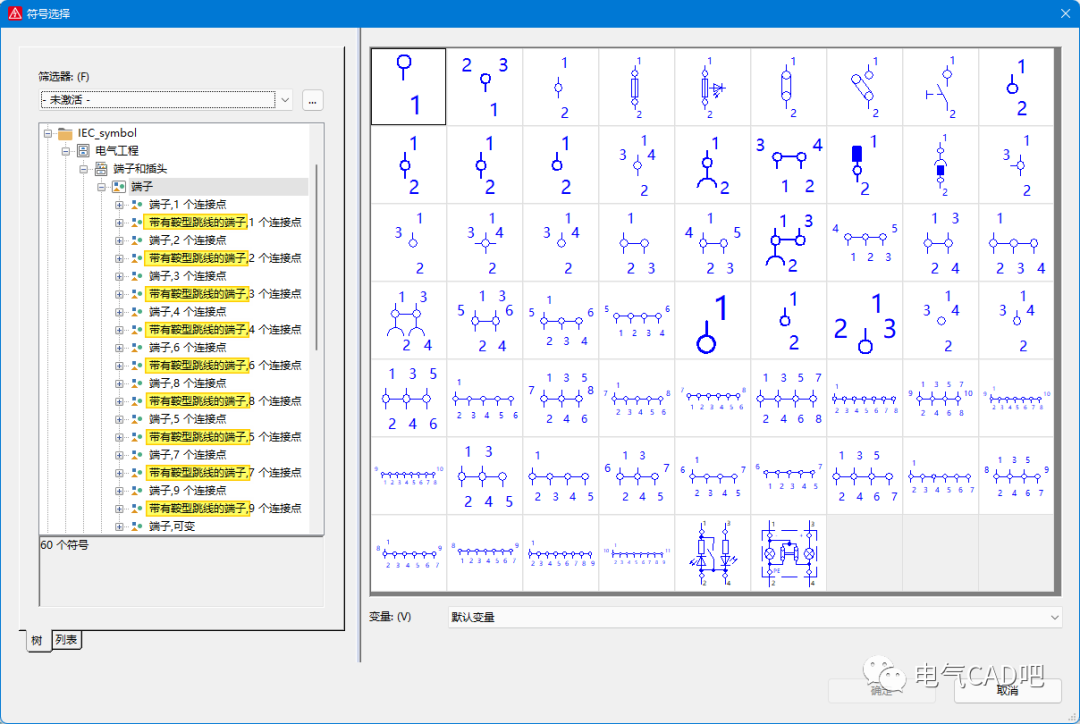

在生成各跳線前，需要在原理圖中插入“帶有鞍形跳線的端子”類別的符號。

然后可以參考以下兩種辦法分別實現：

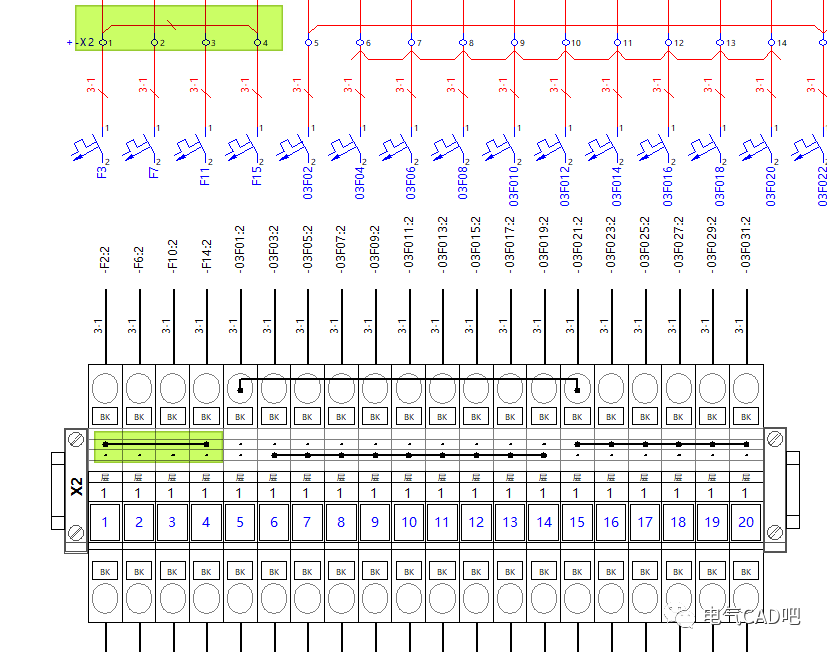

一、只要滿足以下條件之一，就可以生成鞍形跳線的圖形。

1、兩個直接相鄰的端子，并且端子之間沒有可排成行的附件，通過連接并聯時。

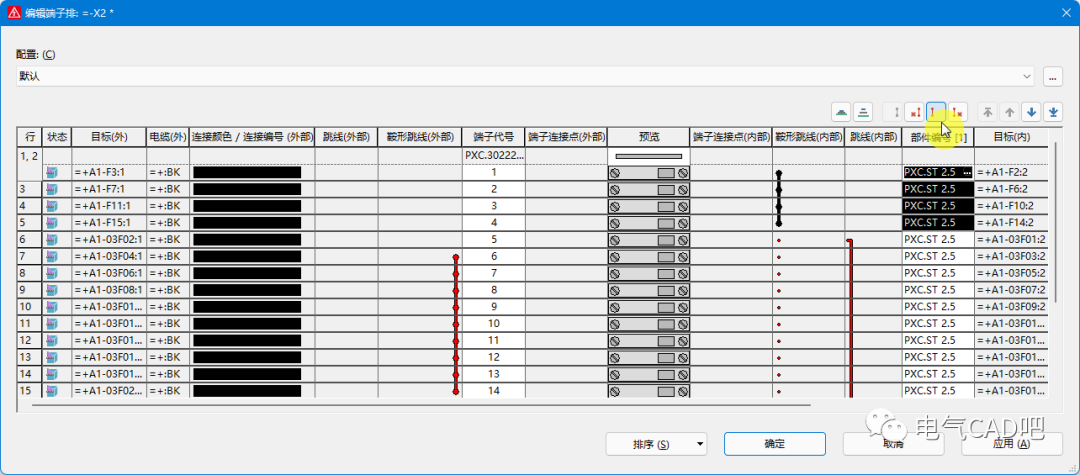

2、通過“編輯端子排”對話框中，復選多個端子后執行“生成手動鞍形跳線”時，同時手動生成的鞍形跳線會以黑色表示，見下圖。

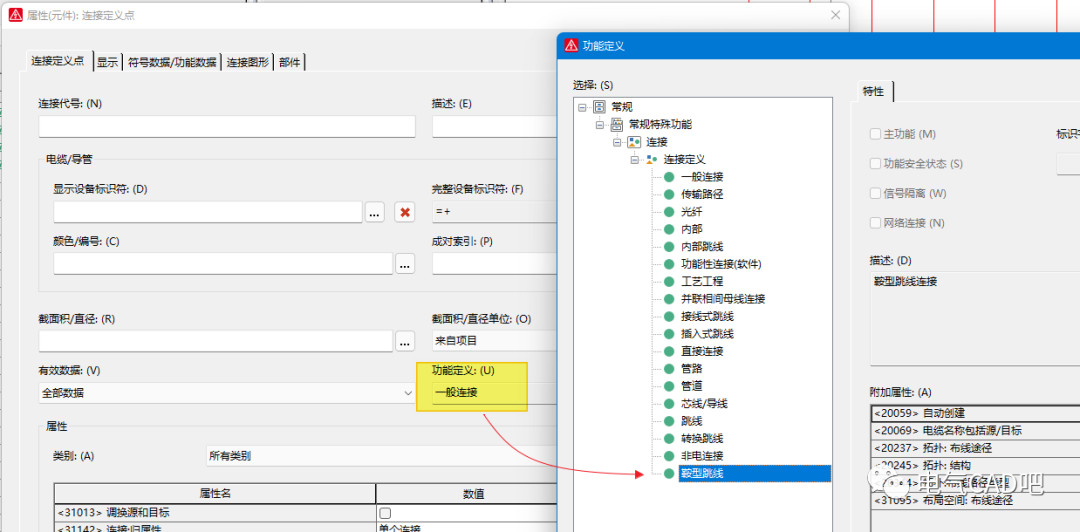

3、通過連接定義點強制功能定義為“鞍形跳線”時。

二、只要滿足以下條件之一，就可以生成插入式或接線式跳線的圖形。

1、兩個不相鄰的端子，通過連接并聯時，自動生成接線式跳線。

2、通過連接定義點強制功能定義為“插入式或接線式跳線”時。

文章的最后，再來說下“轉換跳線”，之所以放最后，是由于我也不太明白，因為從端子的選型樣本和EPLAN幫助對比看，兩者對轉換跳線的定義是不同的。

菲尼克斯端子樣本中這樣定義轉換跳線：

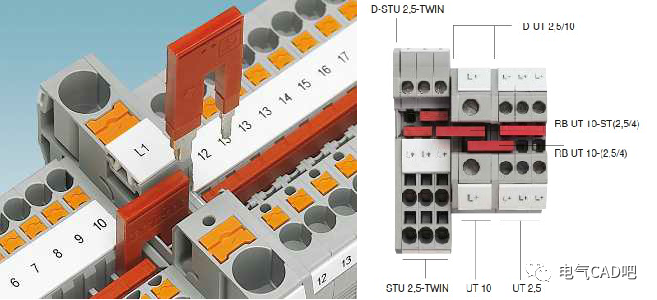

轉換橋接件可方便地對不同額定線徑的端子進行橋接，并快速創建電源分配端子，例如將PT 10直插自鎖端子連接到PT 2.5直插自鎖端子中。

而EPLAN幫助中這樣定義 轉換跳線 ：

轉換跳線以可控方式連接兩個相鄰的端子，并且有兩個開關狀態：“已打開”或“已閉合”，可針對內側和外側單獨定義。“已閉合”設置會影響到邏輯（連接、電位等），如果已針對一個端子選擇了此設置，則將生成到下一個端子的轉換跳線連接。“已打開”設置對邏輯沒有影響，該設置僅用于識別開關狀態。
