【5/17更新】真不是我裝，裝配速度就是這么快，全因為它
瀏覽：1942
今天給大家帶來的是配合參考在裝配體中的應用，使用這種方法讓模型庫或者標準件庫的裝配更加的方便快捷。

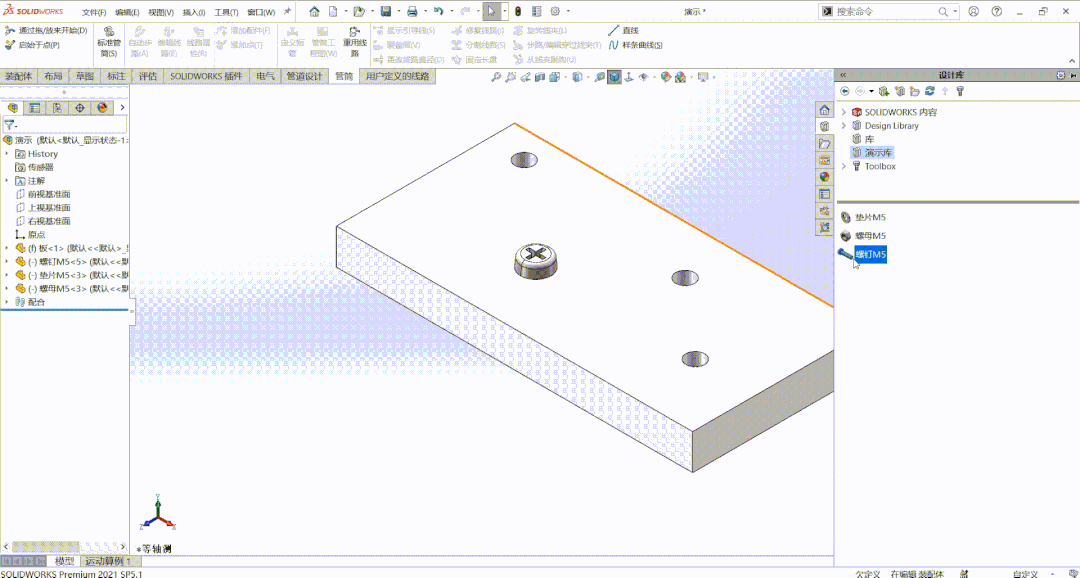

我們先看一下效果：
庫一般分為兩種，自己制作的和SOLIDWORKS自帶的Toolbox庫。
這里我們以螺釘、螺母、墊片為例進行制作，首先來講解自己制作的庫，怎樣去添加這種快速配合呢？

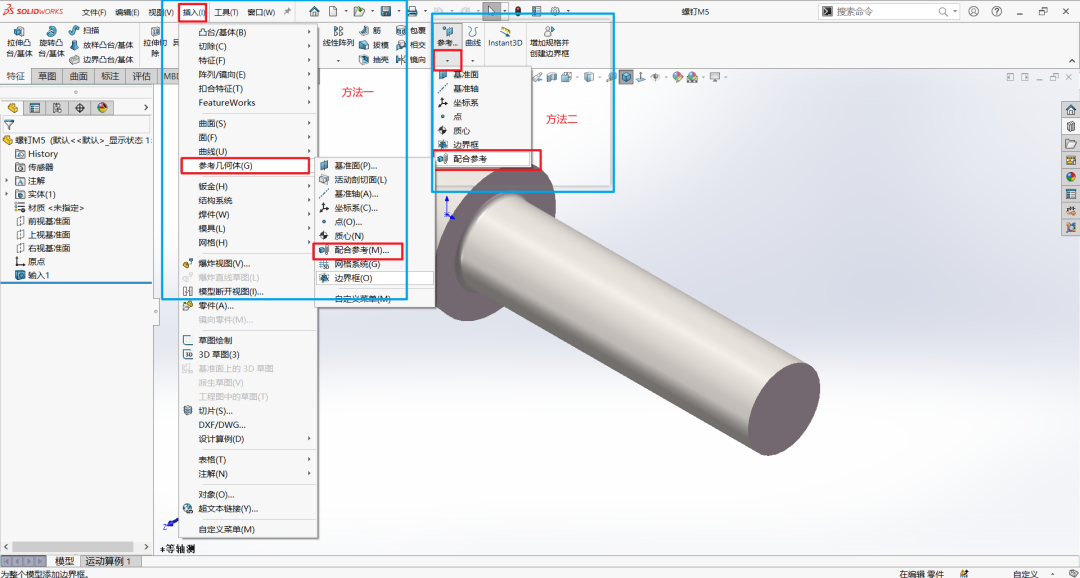

一、繪制好螺釘后添加配合參考，【插入】-【參考幾何體】-【配合參考】。

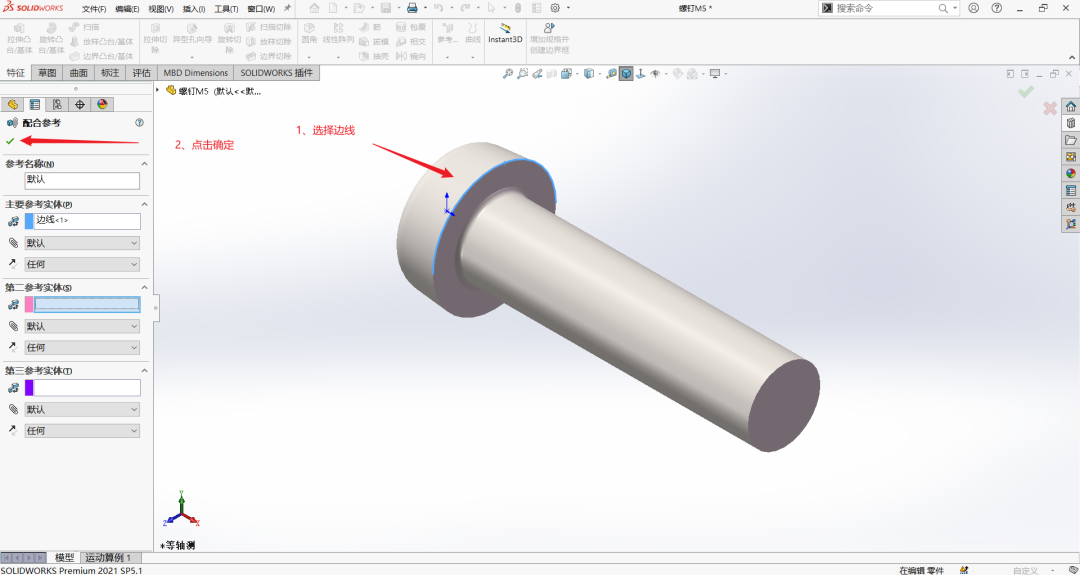

二、在配合參考對話框中選擇圓形邊線，并點擊確定。我們希望裝配時這條邊線所在的兩個面進行裝配。

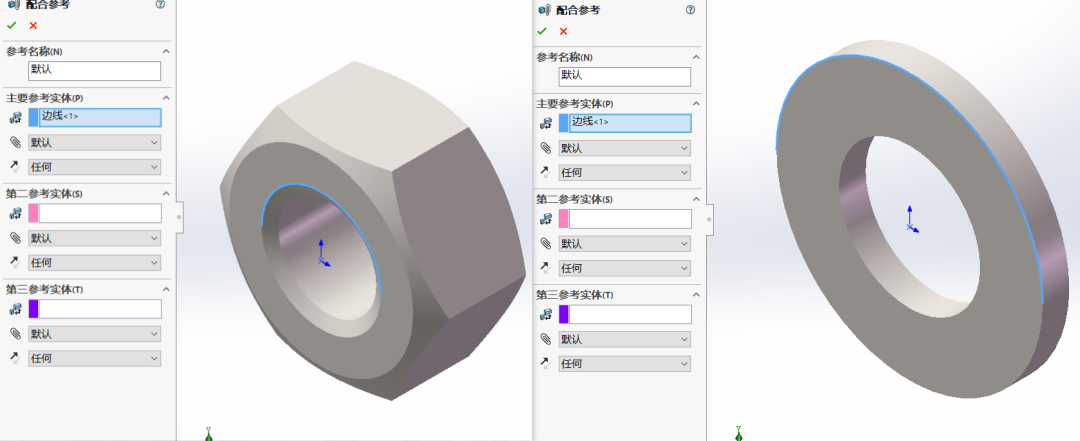

三、保存零件，此時配合參考添加完成。以同樣的方法給螺母和墊片添加配合參考。
- End -
