【Value Blanking】可以實現數據的消隱，進而在Tecplot中實現剖面的效果

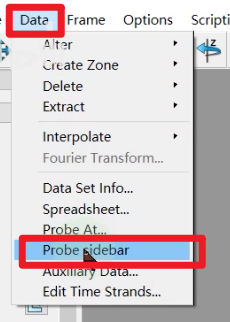

首先在Data里面找到Probe Sidebar【探測側邊欄】

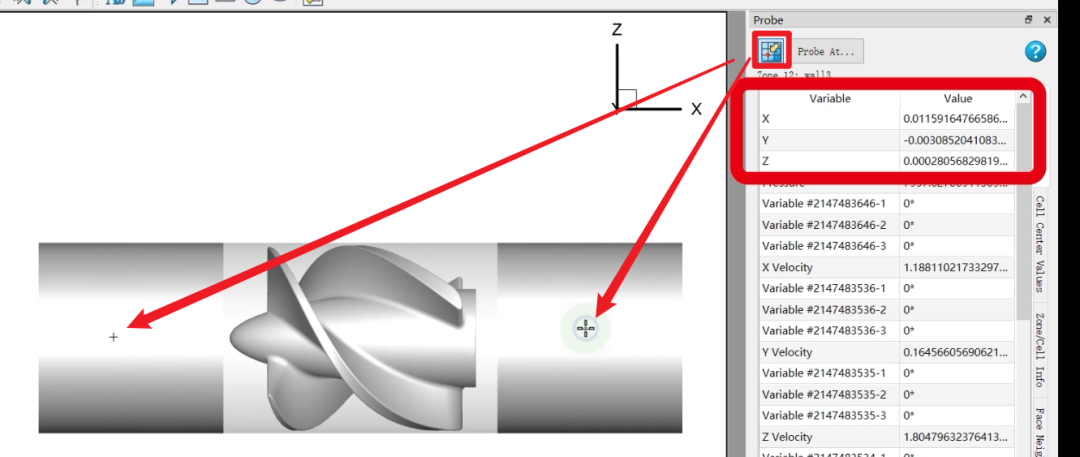

測量一下你想修改的參數范圍

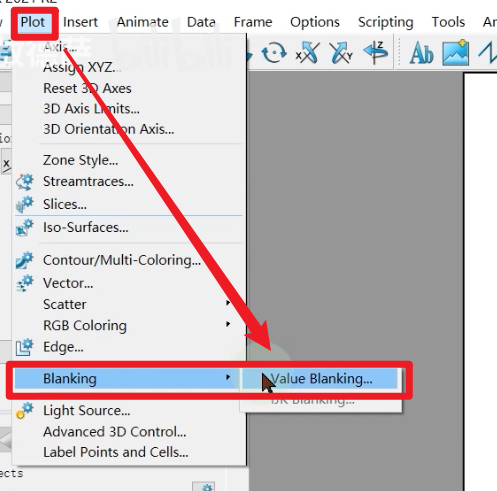

然后在Plot里面找到Value Blanking【數值消隱】

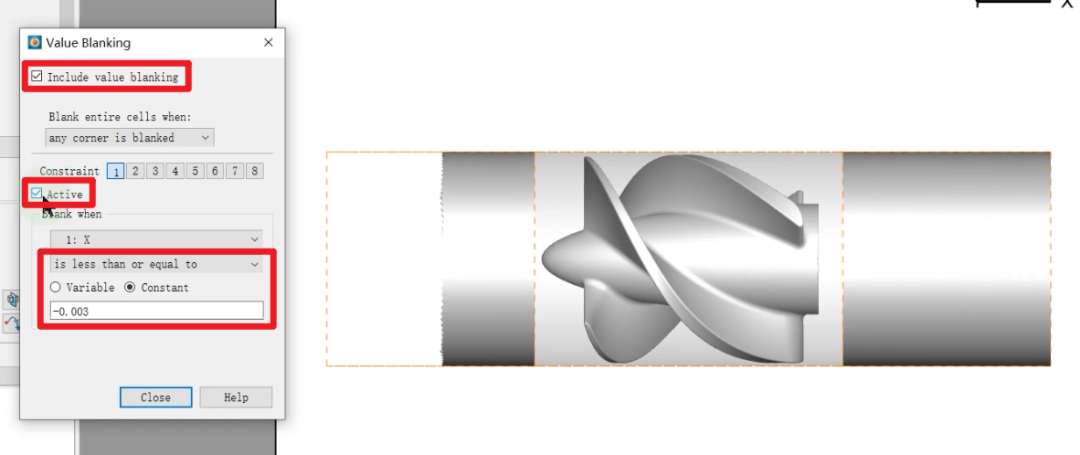

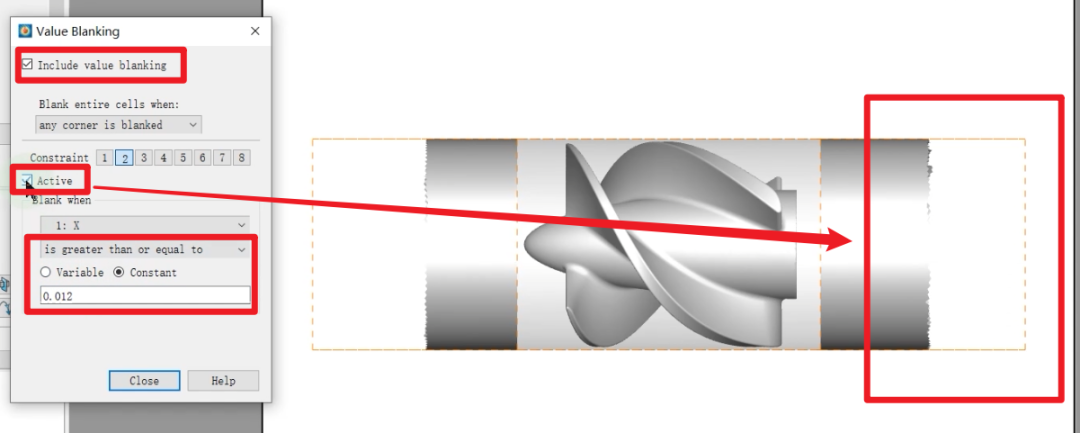

根據前面測的數值，將前端部分隱藏起來，將后端的部分也隱藏起來【只保留自己想顯示的】

【再看一下矢量圖數據的消隱】

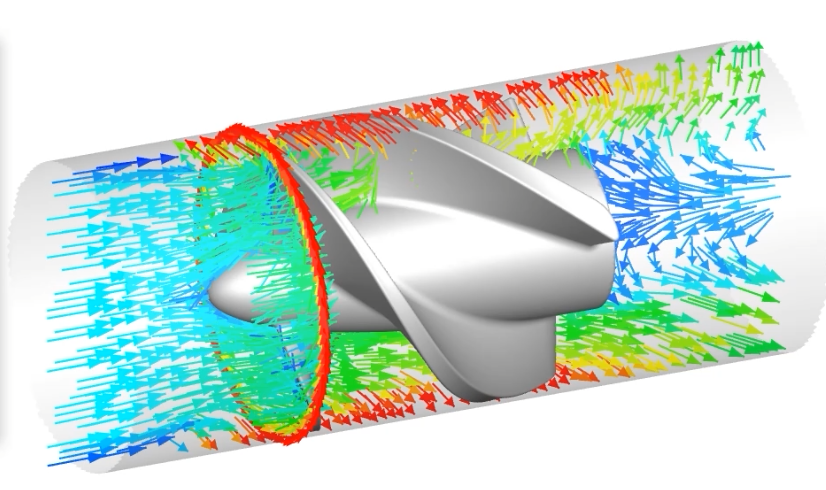

消隱前長這樣

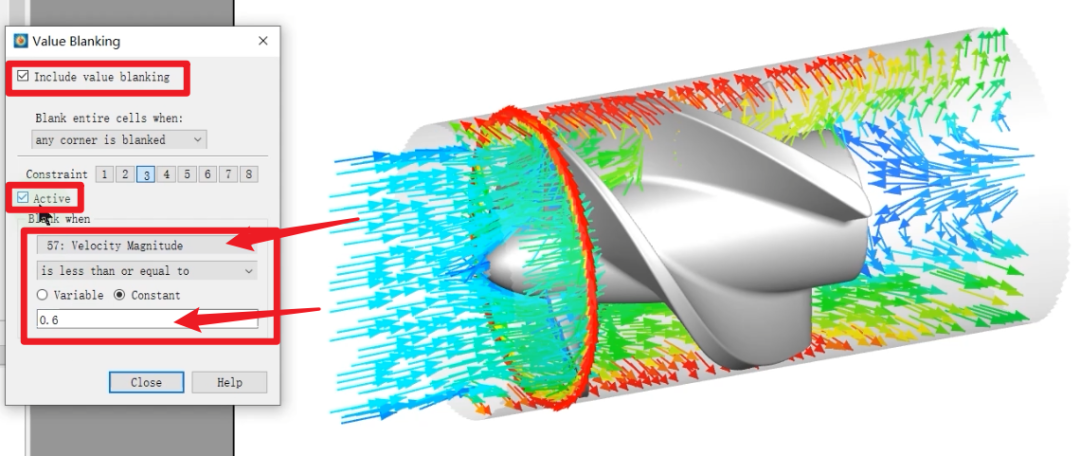

我們消隱小于0.6m/s的數據

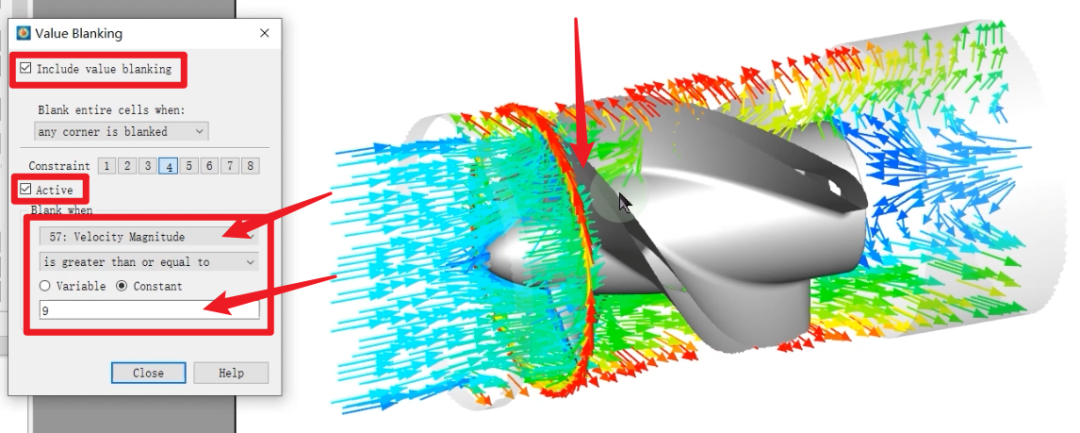

消隱大于9m/s的數據

發現消隱的效果同樣作用于了壁面

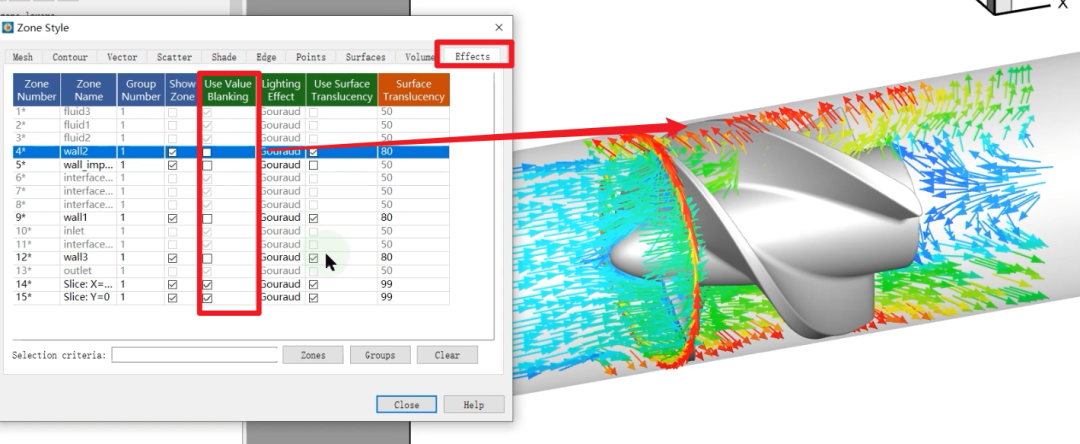

     只要打開Effects面板
     取消勾選Blanking作用的區域，就OK了

     跟切片一樣消隱的結果也是可以提取出來的哦！！！
