前不久一個同行朋友應聘面試電工的時候，面試的公司給他出了幾道題。首先來說這個公司是朋友盼望已久的公司，待遇各方面條件都非常不錯，工資薪金也高，所以他非常重視這次面試，腦海中也想象了無數個面試的場景。如他所想面試和筆試一樣，都是需要答題！最終朋友在眾多面試人中，以面試第一應聘成功，直接簽訂合同，工資起步8000RMB，這在電工行業初進公司也算高的！以后表現好每年再加1000元。

那我們來看看到底面試出的什么題？題目如下：

1、為什么要使用星三角降壓啟動？星三角降壓啟動原理？


2、畫出星三角降壓啟動的主電路和控制電路并講清它的運行步驟。


那我們這位朋友是怎么回答的，有什么特別的，為何受應聘官這么器重？來看一下他的答案！


答：因為電機直接啟動時電流過大，所以使用星三角降壓啟動。

星三角降壓啟動原理為，電機啟動時，將定子繞組接成星形，以降低各相繞組的電壓，三相W2\U2\V2進行短接，其實把它看做為一點，（也就是我們所說的中性點）啟動時每個繞組上的相電壓為220V。（也就是U1／V1／W1各和這個中性點之間電壓各為220）隨著電機轉速的升高通過延時繼電器延時一段時間后，約幾十秒鐘達到一定的轉速后，在電氣開關作用下把六個接線端子轉換成三角形連接并再次接到380V電源，每相繞組電壓為380V，轉矩和轉速大大提高，電動機進入額定三角形條件下的運行過程。

轉速只與頻率和電機的級數有關，Y接和△接轉速都一樣。轉矩和轉速大大提高，電動機進入額定三角形條件下的運行過程。星接照樣能達到額定轉速，只是電機扭矩小而已。

如圖所示主電路為：

電工面試經典案例，你能這樣答出來嗎？的圖1

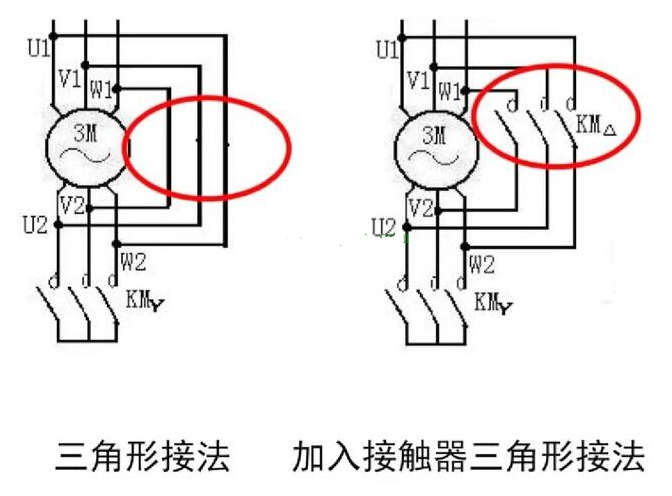

電工面試經典案例，你能這樣答出來嗎？的圖2
可以看出，主電路星型接法就是U2/V2/W2短接，而三角形接法U1和W2、V1和U2、W1和V2首尾相接。

再看控制電路：

電工面試經典案例，你能這樣答出來嗎？的圖3

第一步按下啟動按鈕SB2；
電工面試經典案例，你能這樣答出來嗎？的圖4

電工面試經典案例，你能這樣答出來嗎？的圖5

主交流接觸器KM1、星型交流接觸器KM3和時間繼電器（或者延時繼電器）KT線圈得電。得電后主電路KM1接通，KM3運行互鎖切斷三角形接法KM2不能運行，只能啟動運行星型接法KM3,延時繼電器KT運行開始計時。
電工面試經典案例，你能這樣答出來嗎？的圖6

運行一段時間后，KT計時到點后切斷KM3星型，使KM3斷電，KM3斷電后接通互鎖KM2線圈得電三角運行。
電工面試經典案例，你能這樣答出來嗎？的圖7
KM2三角得電后，切斷互鎖的KT和星型的KM3線圈電源，保持主電路KM1和KM2三角形線圈吸合電路長期運行。

要想關閉電路，只需按下SB1按鈕，切斷所有線圈電源，電機停止。

同行朋友這樣答完后，應聘官看后高度贊揚：“嗯不錯！我不懂電路的也會星三角降壓啟動了，哈哈哈，明天就來上班！”
