越來越多的人喜歡使用SCL編程，今天給大家帶來一個使用SCL編程實現順控功能的示例。

功能說明：

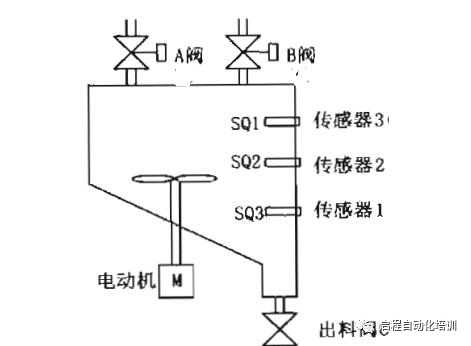

工作時，按下啟動按鈕A和B閥全部打開，開始進料，30s后A閥關閉，B閥繼續放料，當達到傳感器2,攪拌電機開始轉動 ，當達到傳感器3，B閥關閉，電機繼續轉動30s后停止，同時出料閥C打開，當達到傳感器1后，延時10s，C閥關閉，完成一個周期。

這個系統要求單周期和連續工作兩種模式。

當看到這個功能說明，相信大家很容易想到使用GRAPH來進行編，今天，也可以使用SCL來進行編程。

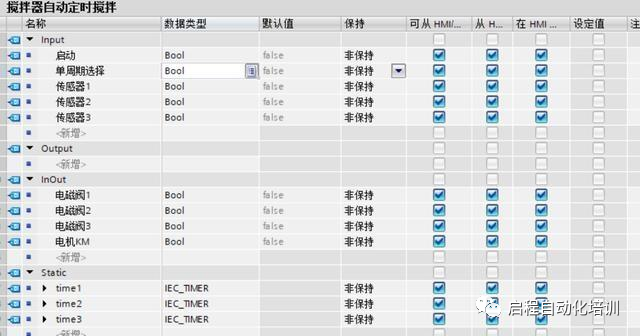

首先，設置接口變量如下圖所示：

編寫程序：這里使用條件語句來進行編寫，首先要使用單周期和連續運轉來進行兩個分支的判斷。

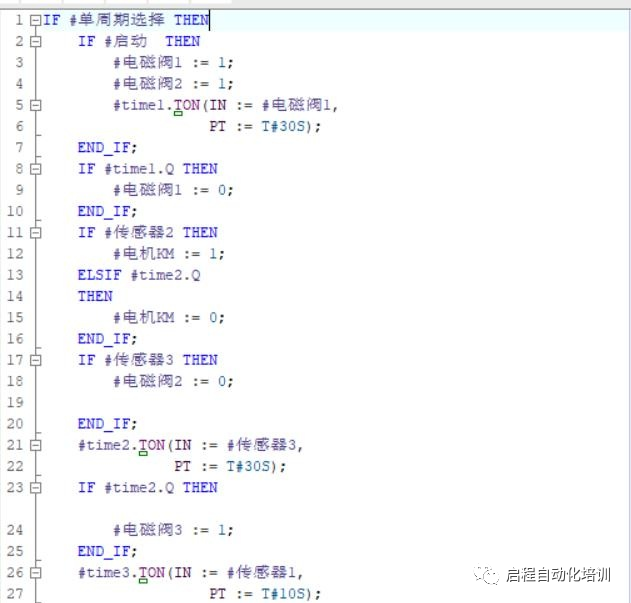

先編寫單周期工作方式：

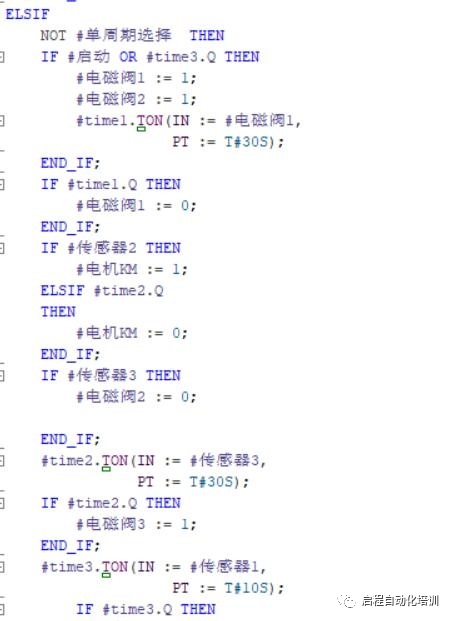

然后是連續工作方式：

源代碼如下：

IF #單周期選擇 THEN

IF #啟動 THEN

#電磁閥1 := 1;

#電磁閥2 := 1;

#time1.TON(IN := #電磁閥1,

PT := T#30S);

END_IF;

IF #time1.Q THEN

#電磁閥1 := 0;

END_IF;

IF #傳感器2 THEN

#電機KM := 1;

ELSIF #time2.Q

THEN

#電機KM := 0;

END_IF;

IF #傳感器3 THEN

 #電磁閥2 := 0;

END_IF;

#time2.TON(IN := #傳感器3,

PT := T#30S);

IF #time2.Q THEN

#電磁閥3 := 1;

END_IF;  #time3.

TON(IN := #傳感器1,

PT := T#10S);

IF #time3.Q THEN

#電磁閥3 := 0;

END_IF;

ELSIF

NOT #單周期選擇 THEN

IF #啟動 OR #time3.Q THEN

#電磁閥1 := 1;

#電磁閥2 := 1;

#time1.TON(IN := #電磁閥1,

PT := T#30S);

END_IF;

IF #time1.Q THEN

 #電磁閥1 := 0;

END_IF;

IF #傳感器2 THEN

#電機KM := 1;

ELSIF #time2.Q

THEN

#電機KM := 0;

END_IF;

IF #傳感器3 THEN

#電磁閥2 := 0;

END_IF;

#time2.TON(IN := #傳感器3,

PT := T#30S);

IF #time2.Q THEN

#電磁閥3 := 1;

END_IF;

#time3.TON(IN := #傳感器1,

PT := T#10S);

IF #time3.Q THEN

#電磁閥3 := 0;

END_IF;

END_IF;
