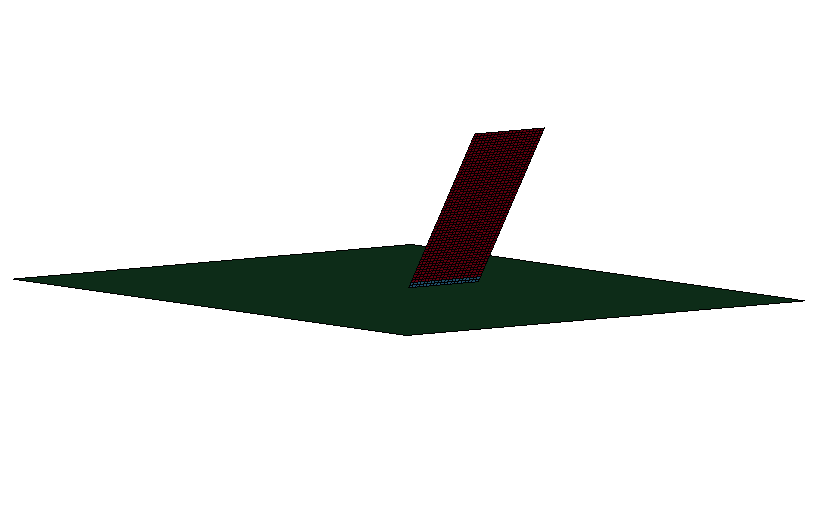

本文采用殼體網格進行仿真，為節約計算量，下方墻體設置為單一單元，上方沖擊板與墻體呈45°。
圖1
本文重點在于材料的定義，使用關鍵字*MAT_PIECEWISE_LINEAR_PLASTICITY分段線性塑性進行定義，具體設置如圖2所示；
圖2

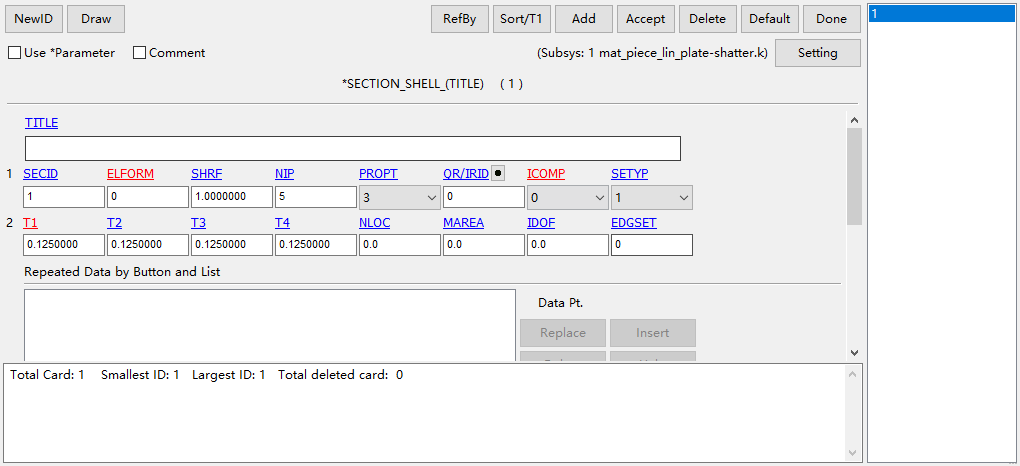

采用關鍵字*SECTION_SHELL針對殼體進行單元算法和厚度定義定義，更改厚度為0.125，具體設置如圖3所示；
圖3
四、狀態方程
無狀態方程定義。
五、相關定義賦予

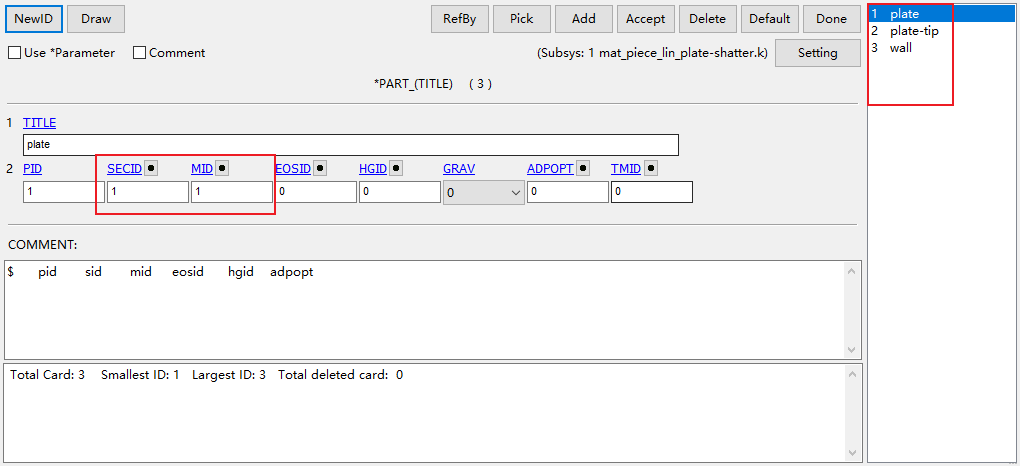

將定義好的材料以及單元算法賦予給對應part，如圖4所示；
圖4
六、連接關系設置
使用關鍵字*CONTACT_SURFACE_TO_SURFACE設置沖擊板和墻體之間的接觸，如圖5所示；
圖5
使用關鍵字*BOUNDARY_SPC_NODE，針對下方墻體施加約束，采用*INITIAL_VELOCITY，對沖擊板施加初始速度，如圖6所示；
圖6

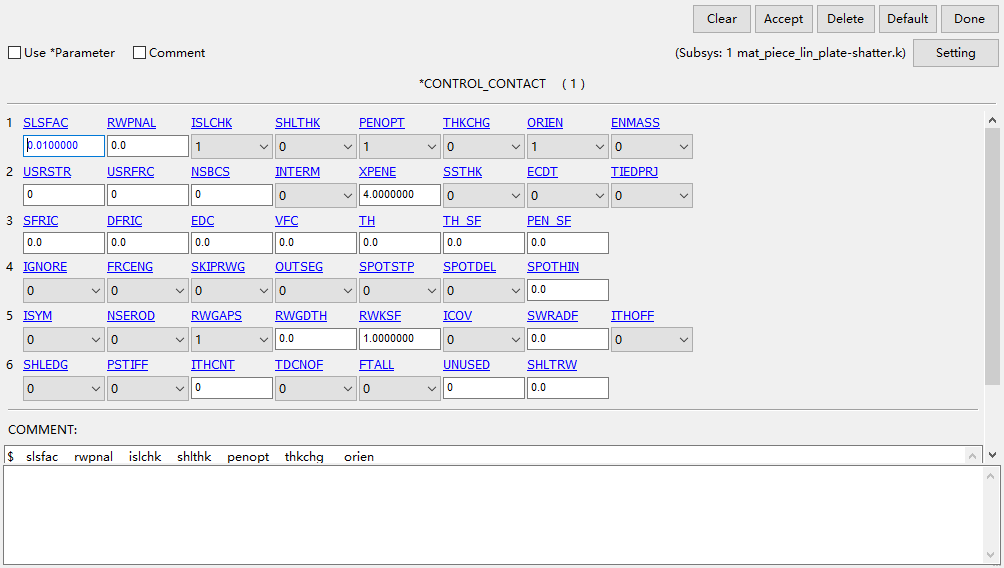

求解設置中主要考慮的關鍵字如下：
*CONTROL_CONTACT：控制接觸；
*CONTROL_HOURGLASS：控制沙漏；
*CONTROL_TERMINATION：控制截止時間；
*DATABASE_BINARY_D3PLOT：控制結果輸出間隔；
具體設置如圖7所示；
圖7
九、求 解
將k文件輸入dyna進行求解，需要控制求解線程數和求解內存，如圖8所示
圖8
十、結果展示
最終結果如圖9所示；
圖9
