大家好，本期將為大家介紹一類名字很特別的高壓連接器——低壓連接器。那么這是一類什么樣的連接器呢？就讓小編我帶領大家進入今天的文章來了解下吧。

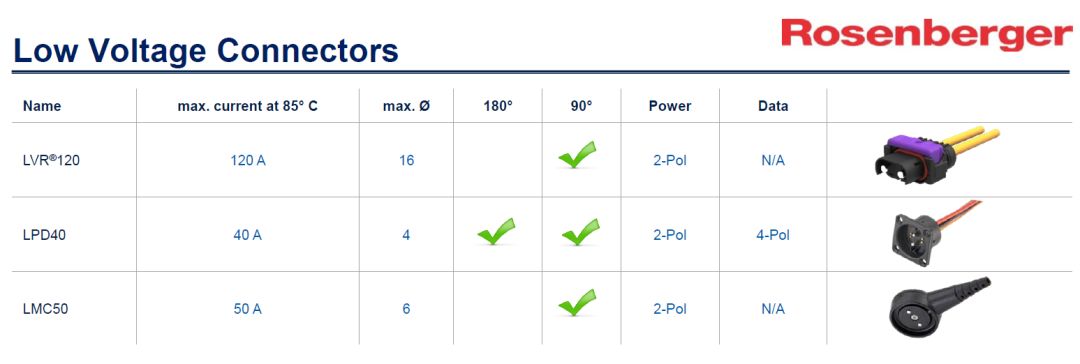

車用連接器分為數據連接器和高壓連接器2大類，高壓連接器板塊里面有一塊大家可能還不太熟悉的低壓連接器板塊，所謂低壓連接器相較于數據連接器的話，電壓還是高出許多的，只是不像高壓連接器那樣可以承載1000V直流。大家可以參考下圖的羅森伯格低壓連接器的規格和示意圖：

從圖中不難發現，低壓連接器的外形和大家所熟知的數據連接器和高壓連接器較為不同，低壓連接器作為一款較為小眾的連接器產品，可能還不像數據連接器和高壓連接器那樣被大家所熟知。

在這里我先簡單介紹一下什么是數據連接器和高壓連接器：

數據連接器主要用于數據傳輸，例如GPS信號傳輸，FM廣播信號傳輸，藍牙信號傳輸，WiFi信號傳輸，攝像頭信號傳輸，倒車雷達信號傳輸，激光雷達信號傳輸，智能儀表盤信號傳輸，娛樂主機信號傳輸，以太網信號傳輸，以及各類信號傳輸等。

高壓連接器主要用于高壓電流傳輸，例如快充的電流傳輸，車載充電器的電流傳輸，電池和電控之間的電流傳輸，電機和電控之間的電流傳輸，電控和空調之間的電流傳輸，以及各類高壓大電流傳輸等。

到這里大家可能好奇低壓連接器適用于哪些應用呢？

例如LVR120就可以應用在48V輕混動系統上，其余低壓連接器適用于助力自行車，電動自行車，電動摩托車等一些輕型的以及電功率需求較小的電動交通工具上，在當今提倡綠色環保低碳出行的大環境下，低壓連接器產品恰巧填補了市場的需要，也為解決最后一公里提供了可靠的技術支持，方便可靠的快速插拔是該類產品的重要屬性，例如羅森伯格RoPD（Rosenberger Power Data Connector）和MagCode的低壓連接器產品采用了磁吸的設計，如此有創意的設計使得羅森伯格RoPD和MagCode的低壓連接器贏得了大量國家的認可和采納，尤其是發展中國家的采用一直呈現增長趨勢。 下面我就來詳細介紹一下羅森伯格的低壓連接器產品。

首先映入眼簾的是羅森伯格LVR120低壓連接器。

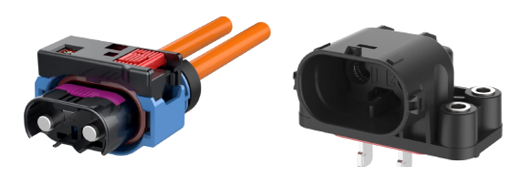

上圖中，左邊為線束端連接器的外形，右邊為設備端連接器的外形。

羅森伯格緊湊，輕巧的低壓LVR120連接器非常適合應用在48V輕混動系統上。電纜橫截面積僅為16mm2，在85°C時可達到約120 A的電流，通過了振動等級4認證（可以滿足燃油發動機的振動要求）。此外，附加的滑動鎖定機構（CPA –連接器位置保證）可防止意外脫開。

技術特性：

■ 電流容量（16平方毫米）：85°C時120 A

■ 工作電壓48 V直流

■ 高溫范圍為-40°C至+150°C

■ 按照LV215 PG17符合IV級振動標準

■ 符合IP等級的IP 至IP6K9K / IPX8 / IPXXD

特點和優點：

■ 重量輕

■ 尺寸小

應用領域：

■ 48V輕混動系統

電纜：

■ FHL2G 16平方毫米/ 0.20毫米

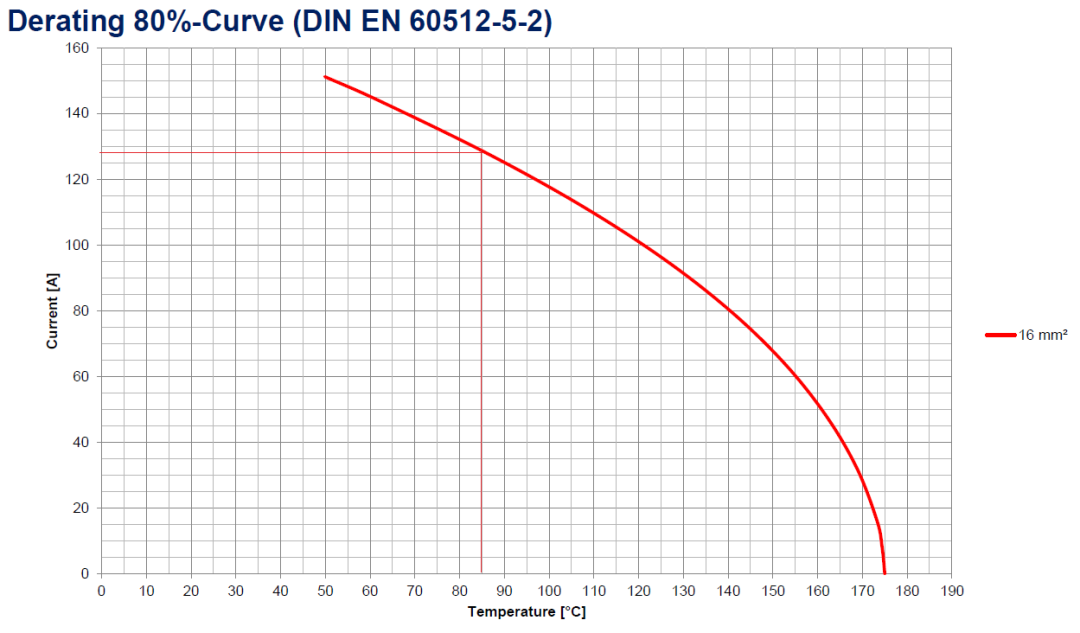

溫度-電流降曲線：

接下來介紹一下RoPD（Rosenberger Power Data Connector）低壓連接器。

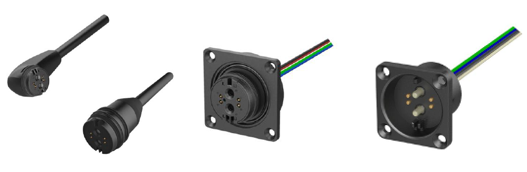

上圖為RoPD低壓連接器對插公母端外觀。

應用領域：

■ 電池連接

■ 充電

技術特性：

■ 2個電源4個數據引腳

■ 載流量：高達40A

■ 2500個匹配周期

■ 工作電壓60V直流

■ 磁性連接

■ 防水等級：IP64 / IP67

■ 溫度范圍：-40°C至+ 65°C

最后介紹一下羅森伯格MagCode低壓連接器。

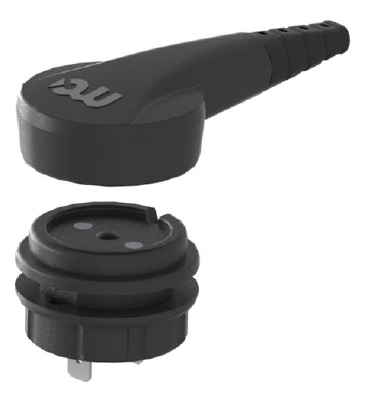

上圖為MagCode低壓連接器對插公母端外觀。

應用領域：

■電池連接

■充電

技術特性：

■載流量：70°C時15A

■工作電壓12V直流 / 24V直流

■扁平接頭

■防水等級：IP6K9K

■防水連接端：IP5K0

■溫度范圍：-40°C至+ 105°C
