很多機殼類產品側面有凸起或者凹陷的孔，在行位開模方向上不能一次脫扣，今天給大家分享一種行位上出行位的結構。供大家參考

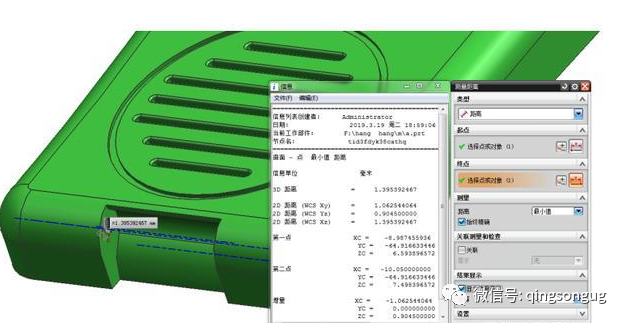

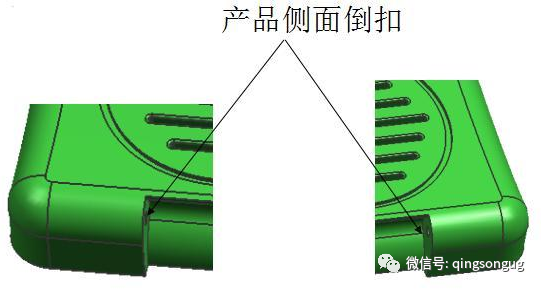

1 此產品側面有兩處1.07MM凹孔，不能同時與行位一起開模，由于此處空間較小，考慮用行位上做T形槽的結構 。

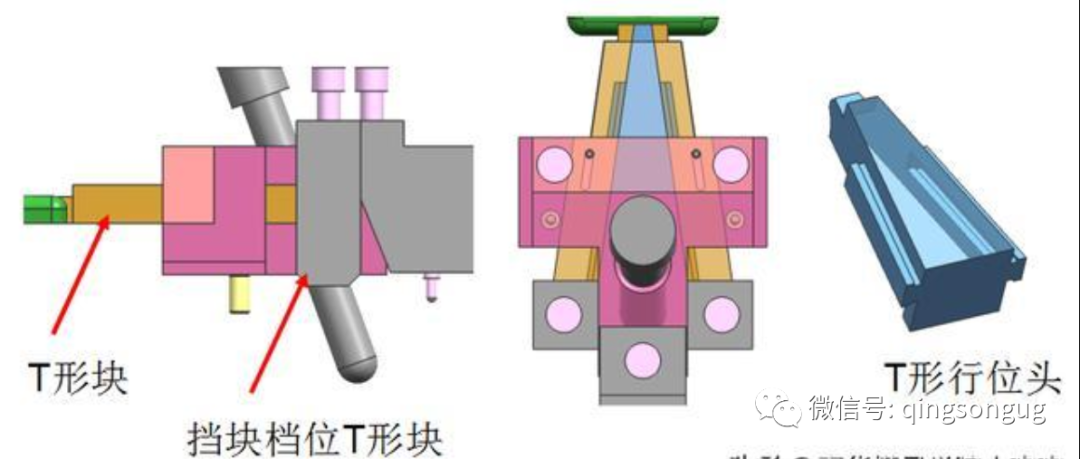

2 T形結構設計如下：用一個行位頭通過T槽連接兩個T形塊結構。

3 運動原理：當斜導柱豎直向上撥動行位座，大行位向后運動，由于行位頭連接在行位座上，帶動兩個T形塊運動，T形塊被擋塊擋住 ，不能跟著行位座向后走，只能往中間縮，完成水平方向的脫扣，最后跟著大行位一起運動

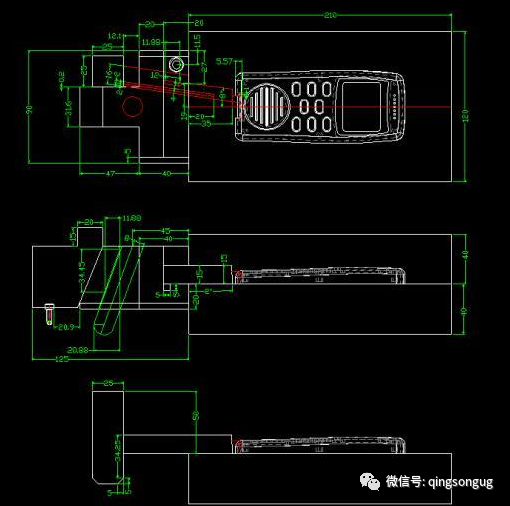

4 運動原理結構圖

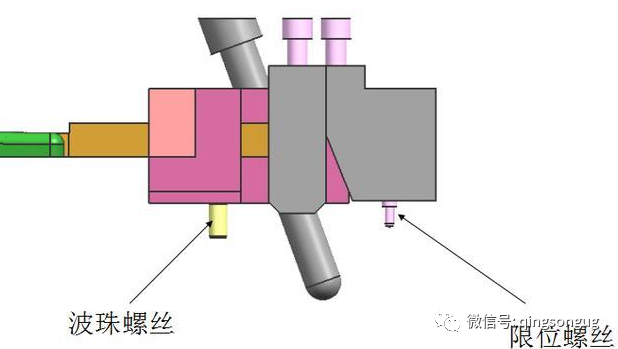

5 利用波珠螺絲和限位螺絲限位
