高科技——推薦一款讓模具制作更快的三維藍光掃描儀

汽車零部件模具與注塑

2022年5月13日 14:14

在制造業轉型升級的趨勢下，3D數字化解決方案應用在注塑模具行業，通過三維藍光掃描儀的加持賦能，貫穿了質量控制、裝配生產、逆向設計以及磨損檢測分析等各個階段，實現在3D數字化的催化中大大壓縮了注塑模具的制作周期，幫助模具企業向著高精度、智能化、新型化突破，提高技術水平和產出，滿足“中國制造2025”的新要求。

（三維藍光掃描儀資料）

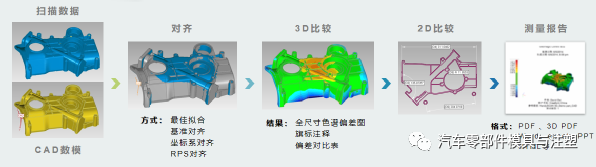

a)質量控制

三維藍光掃描儀通過對注塑模具或注塑產品的外形尺寸三維掃描獲取表面全尺寸信息進行產品外形尺寸的品質管控，相比較于傳統接觸式三次元的檢測方式，三維藍光掃描儀在輪廓面的數據量更大，反饋得到的數據量更大,從而給予修模提供的分析依據更全面.

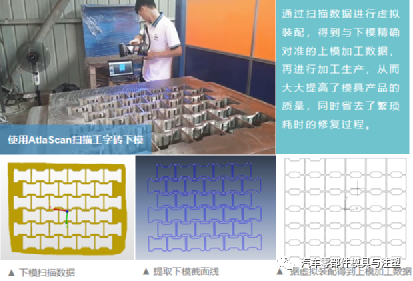

b)合模評估及裝配檢測

以往模具加工過程中的合模環節,一般通過涂刷紅丹觀察接觸面上色情況進行分析后進行修改,憑借經驗修改模具因而導致改模耗時長,沒有數據支撐.通過掃描儀的輔助,能快速獲取模具的基本數據，大大的節省了在各個環節的來回測驗時間。

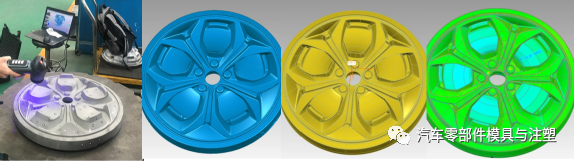

c)逆向抄數

傳統的逆向抄數是通過工程師的日以繼夜的設計去完成，規則的產品可能花費的時間會少一些，但是面對形狀較為復雜，數據精度要求比較高的注塑產品或者模具時，需要邊量測邊畫圖，耗費的時間會非常長。但是有了三維藍光掃描儀之后,對注塑模具及產品進行1:1的外形尺寸數據獲取后，只需要對獲取得到的外形尺寸從STL到STP的后處理過程即可，這樣一來就大大的優化了逆向抄數的工作.

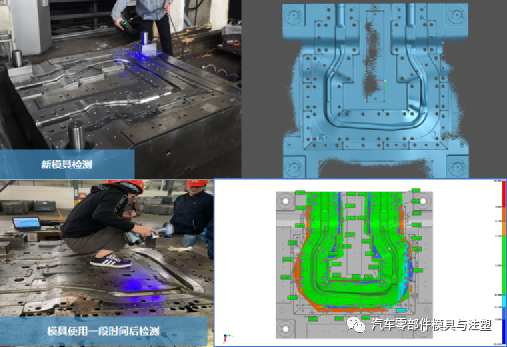

d)模具磨損檢測

對于注塑模具,在鑲塊裝配過程中或者完成后是否OK，通過三維藍光掃描儀的掃描后比對檢測得到色譜差結果,可以清晰的反饋出來具體的裝配情況；同理，模具在使用一段時間后導致模具的磨損，也可通過該檢測手段進行具體的分析。簡而言之三維藍光掃描儀在模具不管是裝配還是售后檢驗中均能發揮出獨特的技術優勢.

綜上所述，注塑模具制造的各個環節中，三維藍光掃描儀均能發揮出其自身的作用。每一步均不同，但每一步又同樣的極其相似。
