01

化工工藝流程設計主要內容

① 通過工藝方框流程圖、簡化工藝流程圖(工藝流程草圖)、工藝流程圖(PFD)各階段,完成工藝流程的設計。

② 流程模擬計算和物料衡算與能量衡算。

③ 設備的工藝設計和選型。

④ 確定主要控制方案。

⑤ 確定“三廢”治理和綜合利用方案。

⑥ 初步的工藝安全分析

02

化工工藝流程設計舉例

2.1

10萬噸/年異丁烯裝置分離和產品精制工藝設計基礎條件

生產能力:10萬噸/年聚合級異丁烯。

產品規格:異丁烯含量>99.7% (質量分?jǐn)?shù))。

反應流出物:溫度為400℃;壓力為0.1MPa。

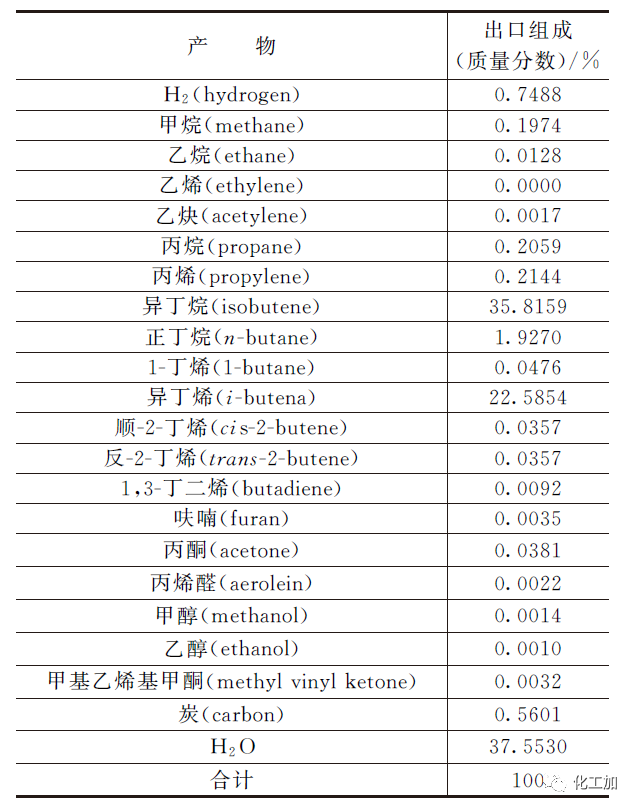

流出物組成見下表。

2.2

工藝基礎分析

① 反應物主要由輕烴(C1~C4)組成,并含有少量的有機含氧化合物。

② 工藝分離主要分為兩大部分。

a. 反應物脫丙烷過程 高溫反應物經過熱回收及水淬冷后至常溫,然后經過壓縮進入脫丙烷過程,利用各組分沸點差進行分離,可分為油吸收法和深冷法(本文以深冷法為例)。

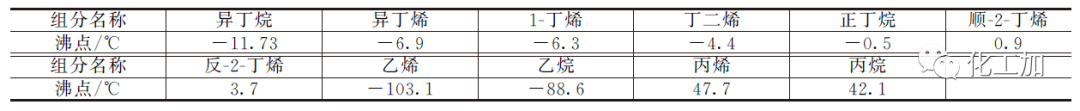

b.C4 餾分中分離異丁烯及產品精制過程 本案例中,C4 餾分中有7個組分,還有C2 和C3 餾分,它們的沸點見下表。采用常規蒸餾的方法,先分出異丁烷餾分,再分出異丁烯和1-丁烯餾分,其他C4 餾分作為副產品送出。

異丁烷/異丁烯和1-丁烯/正丁烯分離難度和丙烯/丙烷分離相當。

異丁烯/1-丁烯分離:兩者沸點差僅為0.6℃,無法用常規蒸餾進行分離, 需采用催化精餾法或MTBE法得到異丁烯合格產品。

2.3

工藝方框流程圖

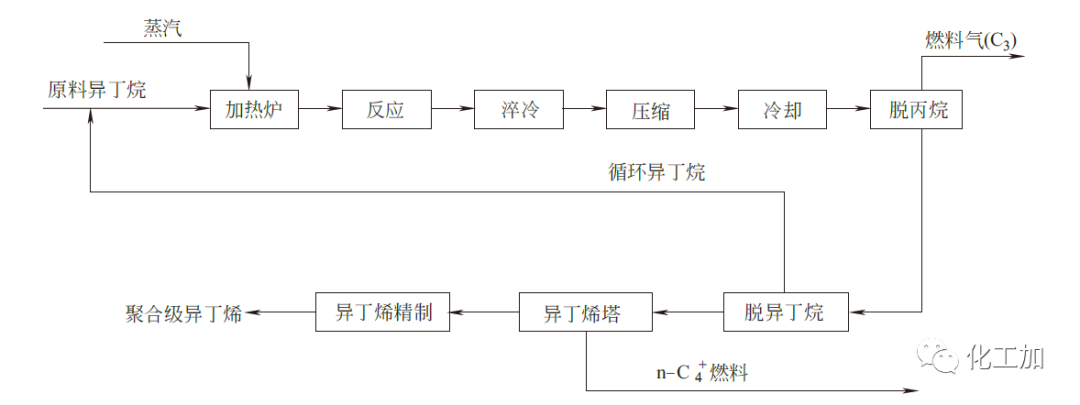

依據工藝基礎分析提出工藝方框流程圖CProcess BlockDiagrm,PBD),如圖所示。

方框流程圖表示裝置的主要操作單元和主要物料的流向,它將一個化學或物理加工過程的輪廓表達出來,以供初步確定工藝原則方案之用。

2.4

工藝流程草圖

工藝流程草圖(ProcessFlowSketch,PFS)是一個半圖解式的工藝流程圖,它實際上是方塊流程圖的一種變體和深入,仍帶有示意性質,是設計開始時供工藝方案討論常用的工藝流程圖。

2.5

工藝模擬流程圖

工藝模擬流程圖(ProcessSimulationFlow Digram,PSFD)是在工藝流程草圖基礎上建立起來,供工藝流程模擬計算的工藝流程圖,是工藝流程模擬計算的結果和工藝流程設計的中間產品,它隨著工藝流程設計的發展不斷深化和優化。

① 工藝主流程不斷深化和優化。

② 主要設備名稱、型式和關鍵的技術數據。

③ 根據工藝過程原料、過程產物和產品的加熱及冷卻要求,進行熱交換網絡和其網絡內的工藝?yán)鋬鰤嚎s的工藝流程設計。

④ 設置物料輸送和氣體加壓設備。

SPFD是工藝流程圖(PFD)設計的基礎和出發點。

2.6

工藝流程圖

在工藝流程模擬完成以后,工藝模擬流程圖要變換發展成工藝流程圖,它應表示工藝設備、工藝和公用物料的名稱,編號和操作條件,工業爐、換熱器的熱負荷,主要工藝控制聯鎖以及物流數據表,是圖形(PFD)和表格(物流數據表)相結合的形式。在它的基礎上完成工藝設備一覽表和主要控制、聯鎖方案,使工藝流程定量化、定型化和工程化。它是工藝流程設計,也是過程設計最重要的基礎文件,對一個新工藝來說,它的完成標志著工藝技術開發已具備走向完成的基礎條件。

03

化工工藝流程設計和技術開發

以創新思維、高標準做好化工工藝流程設計,推進化工技術開發?；すに嚵鞒淘O(shè)計是化工過程設計的基礎和核心。PFD、物流數據表以及設備一覽表是構成工藝流程設計的三大要素,從它們出發,進而進行設備工藝設計和工藝系統設計,以完成工藝設計包。

化工生產過程以主化學反應為中心,新的化學反應工藝和新的催化劑都會引起化工過程的重大進展。

一般情況下,它源自專業研究單位、高等院校和企業的技術開發部門。而工程公司在反應器、反應系統設計以及生產過程的原料預處理和產品分離、精制過程的工藝技術開發與工藝技術開發成果的集成———工藝設計包中起到極重要的作用。
