流固耦合（Fluid-solid interaction，FSI）計算，通常用于考慮流體與固體間存在強烈的相互作用時，對流體流場與固體應力應變的考察。FSI計算按數據傳遞方式可分兩類：單向耦合與雙向耦合。所謂單向耦合，主要是指數據只從流體計算傳遞壓力到固體，或者只從固體計算傳遞網格節點位移到流體。雙向耦合則在每一時刻都同時向對方發送相應的物理量（流體計算發送壓力數據，固體計算發送位移數據）。

ANSYS Workbench中可以利用Fluent與DS進行單向流固耦合計算。我們這里來舉一個最簡單的單向耦合例子：風吹擋板。我們假定擋板位移可忽略不計，固體變形對流場影響可以忽略，所考慮的是流體壓力作用在固體上，固體的應力分布。當然這里的壓力可以換成溫度等其他物理量。

1新建工程

注意是從Fluent →Static Structure。連接圖如1所示。

 圖1 工程關系

圖2 進入DM建模

2 DM創建模型

進入Fluent中的DM進行模型創建，如圖2所示。流固耦合計算中的幾何模型與單純的流體模型或固體模型不同，它要求同時具有流體和固體模型，而且流體計算中只能有流體模型，固體計算中只能有固體模型。建好后的模型如圖3，4，5所示。由于固體模型需要從這里導入，所以我們保留固體與流體模型。

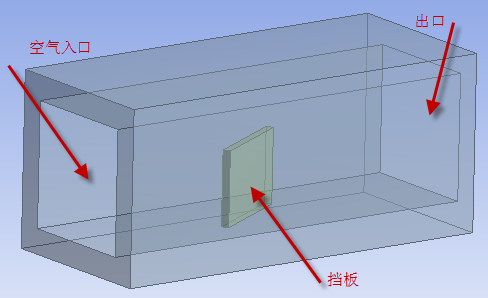

圖3 實體模型

圖4 固體模型

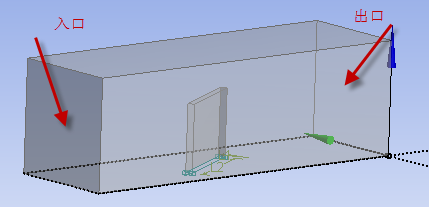

圖5 流體模型

3進入FLUENT網格設置

在FLUENT工程視圖中的Mesh上點擊右鍵，選擇Edit…，如圖6所示，進入網格劃分meshing界面，如圖7所示。我們這里需要去掉固體部分，只保留流體幾何。

圖6 進入網格劃分

圖7 禁用固體模型

4設置網格方法

我們采用ICEM CFD進行網格劃分。設置方式如圖8所示，ICEM CFD中的網格如圖9所示。

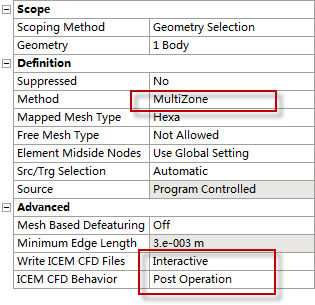

圖8 設置網格劃分方式

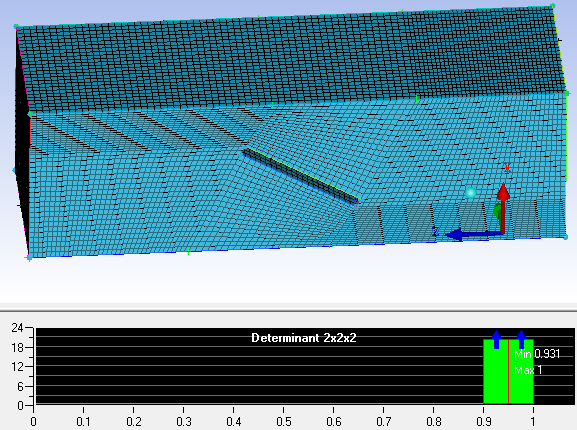

圖9 最終生成網格

5在meshing中更新網格

關閉icem cfd后自動回到model界面。我們在mesh上點擊右鍵，選擇update進行更新。更新后網格如圖10所示。

圖10 meshing中的網格

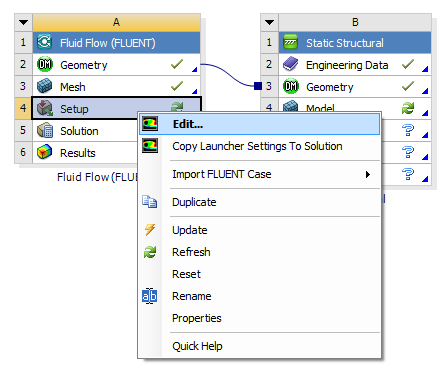

 圖11 進入fluent

6進入fluent

關閉mesh，回到fluent工程窗口，右鍵點擊setup，選擇edit…，進入fluent。這里流體計算參數就不一詳說了。模型很簡單，這里設置入口速度3m/s，出口壓力0Pa，采用k-e湍流模型。計算完后查看fluid_interface面上壓力分布，如圖12所示。流線如圖13所示。

圖12 fluid_interface面上壓力分布

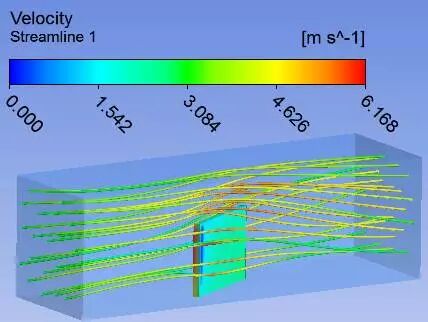

圖13 流線

7進入Static Structure

關閉fluent，進入Static Structure的model，如圖14所示。注意geometry樹形節點上，禁用流體區域以及外殼固體區域。之所以禁用外殼固體區域，因為流體對其影響可以忽略，為節省計算開銷。

圖14 禁用流體區域

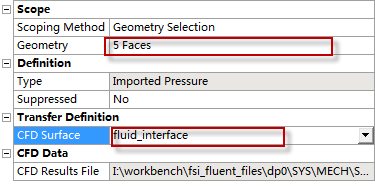

圖15 選擇手里面以及CFD中相對于的面

8導入流體載荷

如圖16所示，插入流體載荷，并如圖15所示進行屬性設置。我們可以查看導入的流體載荷，如圖17所示。

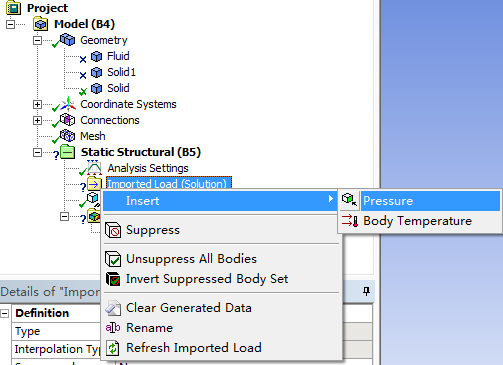

圖16 插入流體載荷

9設置固體約束

約束底面為fixed，進行計算。計算結果如圖18所示。

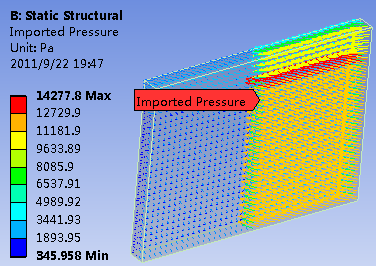

圖17 顯示導入的流體載荷

圖18 應力計算結果

10總結

單向耦合計算思路很簡單，就是先算流體，然后將流體壓力作為載荷施加到固體上。
