最近在Github找到一個有趣的開源Gui框架：GuiLite。

按照說明移植了GuiLite到STM32F4OLED屏幕上，分析一下移植經驗。

一、GuiLite介紹

GuiLite是一個開源的Gui框架，只依賴于一個單一的頭文件庫（GuiLite.h），不需要很復雜的文件管理，代碼量平易近人，GuiLite由4千行C++代碼編寫，單片機上也能流暢運行，其最低的硬件運行要求如下：

同時GuiLite具有很強的跨平臺特性：

• 支持的操作系統：iOS/macOS/WatchOS，Android，Linux（ARM/x86-64），Windows（包含VR），RTOS… 甚至無操作系統的單片機
• 支持的開發語言：C/C++, Swift, Java, Javascript, C#, Golang…
• 支持的第3方庫：Qt, MFC, Winforms, CoCoa…

除此之外，GuiLite 提供一系列輔助開發工具：

• ??完美的“云” + “物聯網”解決方案：讓你輕松駕馭全球IoT業務
• 支持多語言,采用 UTF-8 編碼；??支持視頻播放
• 資源制作工具為你定制自己的字體/圖片資源
• 所見即所得的GUI布局工具
• 編譯活躍度統計，及實時分析
• 支持3D & Web
• 支持Docker，一條命令啟動。

二、GuiLite移植

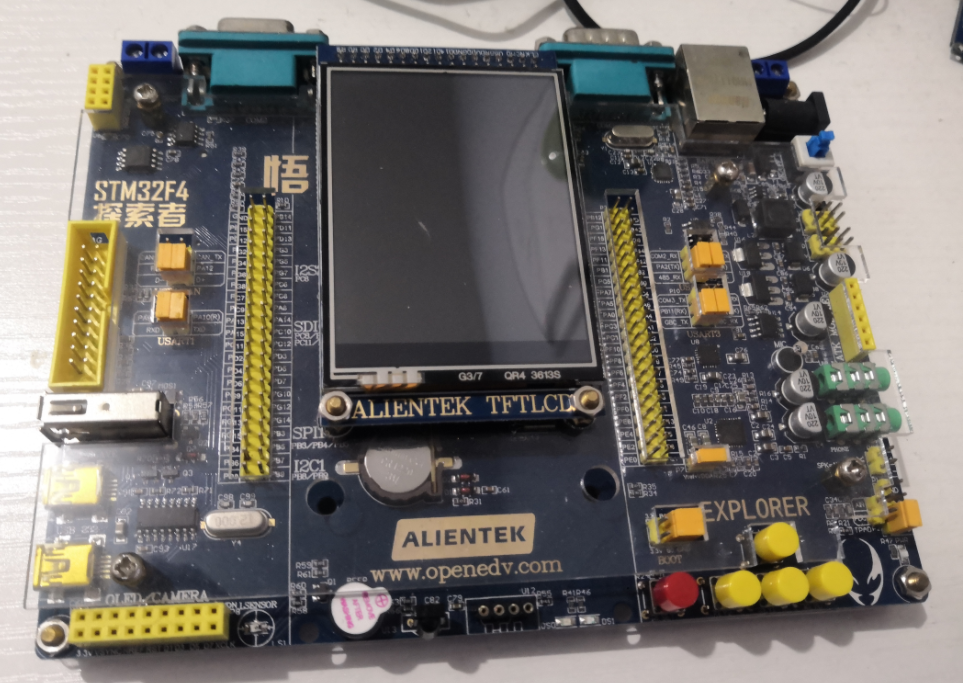

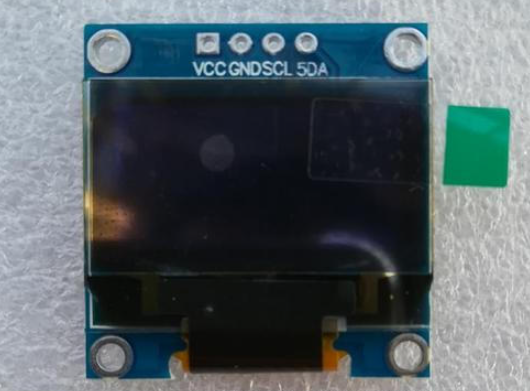

2.1 硬件準備

2.2 驅動準備

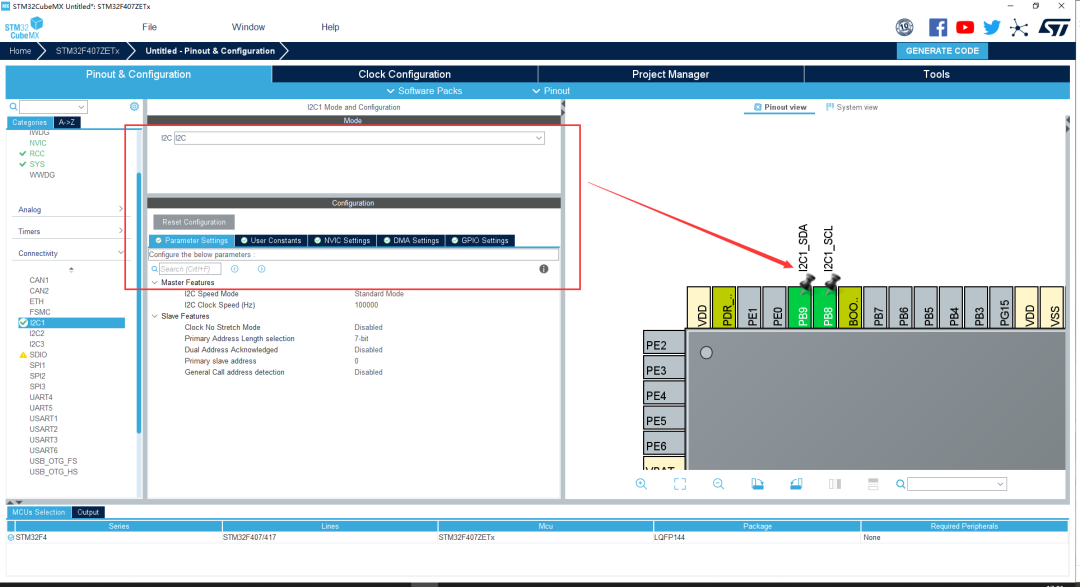

這里我使用STM32CubeMX 對開發板進行外設配置，開啟STM32的硬件IIC，這里我用CubeMX開啟后如下：

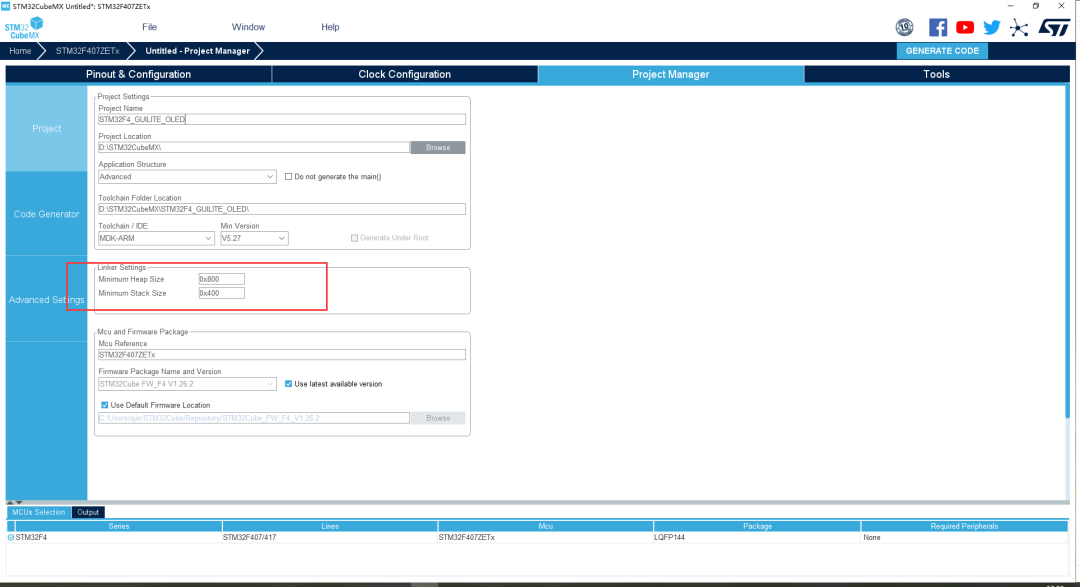

配置完成生成代碼，同時將分配的堆空間增大：

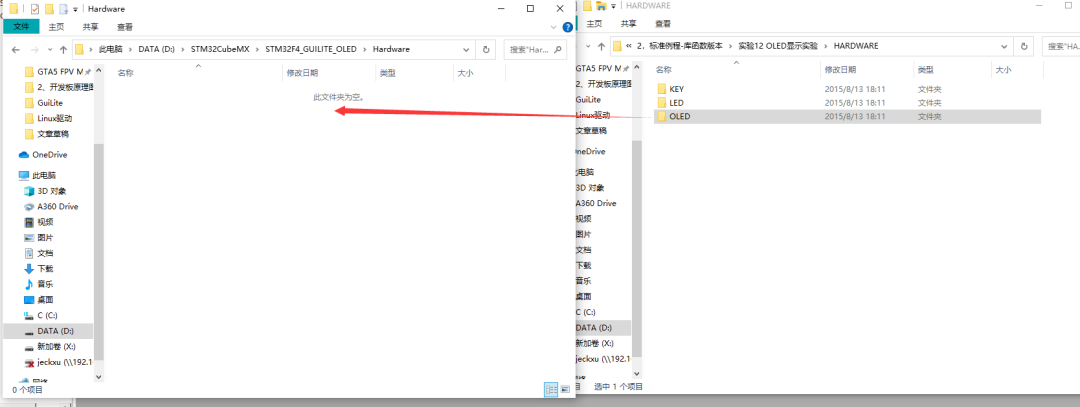

代碼生成后，我們復制正點原子的OLED驅動工程代碼到Hardware硬件目錄下（自己創建一個該目錄）

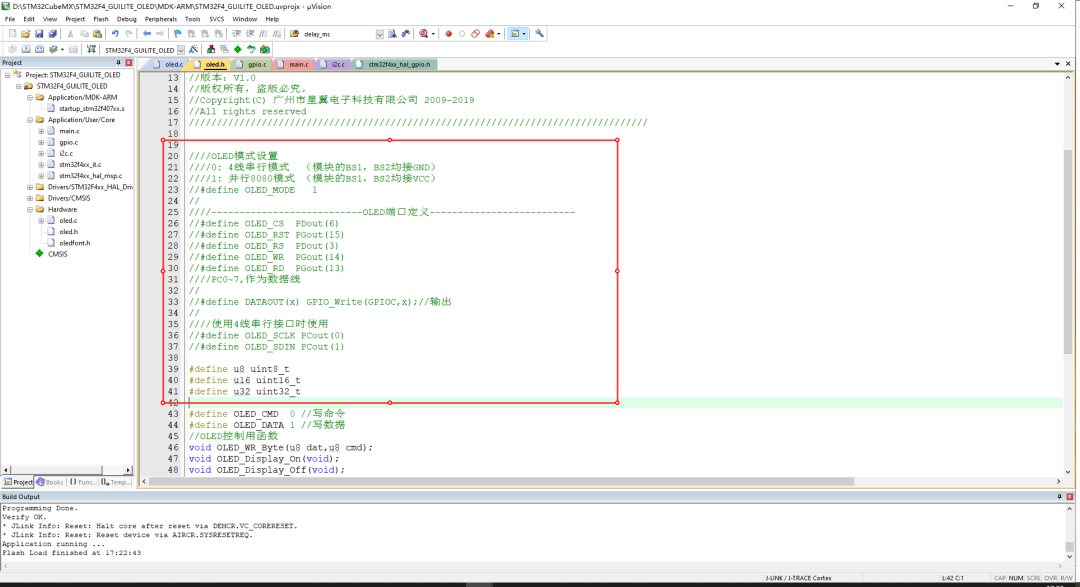

在MDK里面添加文件，然后我們進行修改，注釋掉頭文件里面關于端口的定義，同時添加三個類型宏定義

然后我們進入oled.c文件，將void OLED_WR_Byte(u8 dat,u8 cmd)和 void OLED_Init(void)函數分別替換為下面的內容：

OLED_WR_Byte：

void OLED_WR_Byte(u8 dat,u8 cmd)
{
 if(cmd)
  HAL_I2C_Mem_Write(&hi2c1 ,0x78,0x40,I2C_MEMADD_SIZE_8BIT,&dat,1,0x100);
 else
  HAL_I2C_Mem_Write(&hi2c1 ,0x78,0x00,I2C_MEMADD_SIZE_8BIT,&dat,1,0x100);
}

OLED_Init：

//初始化SSD1306
void OLED_Init(void)
{
 OLED_WR_Byte(0xAE,OLED_CMD); //關閉顯示
 OLED_WR_Byte(0xD5,OLED_CMD); //設置時鐘分頻因子,震蕩頻率
 OLED_WR_Byte(80,OLED_CMD);   //[3:0],分頻因子;[7:4],震蕩頻率
 OLED_WR_Byte(0xA8,OLED_CMD); //設置驅動路數
 OLED_WR_Byte(0X3F,OLED_CMD); //默認0X3F(1/64)
 OLED_WR_Byte(0xD3,OLED_CMD); //設置顯示偏移
 OLED_WR_Byte(0X00,OLED_CMD); //默認為0

 OLED_WR_Byte(0x40,OLED_CMD); //設置顯示開始行 [5:0],行數.

 OLED_WR_Byte(0x8D,OLED_CMD); //電荷泵設置
 OLED_WR_Byte(0x14,OLED_CMD); //bit2，開啟/關閉
 OLED_WR_Byte(0x20,OLED_CMD); //設置內存地址模式
 OLED_WR_Byte(0x02,OLED_CMD); //[1:0],00，列地址模式;01，行地址模式;10,頁地址模式;默認10;
 OLED_WR_Byte(0xA1,OLED_CMD); //段重定義設置,bit0:0,0->0;1,0->127;
 OLED_WR_Byte(0xC0,OLED_CMD); //設置COM掃描方向;bit3:0,普通模式;1,重定義模式 COM[N-1]->COM0;N:驅動路數
 OLED_WR_Byte(0xDA,OLED_CMD); //設置COM硬件引腳配置
 OLED_WR_Byte(0x12,OLED_CMD); //[5:4]配置

 OLED_WR_Byte(0x81,OLED_CMD); //對比度設置
 OLED_WR_Byte(0xEF,OLED_CMD); //1~255;默認0X7F (亮度設置,越大越亮)
 OLED_WR_Byte(0xD9,OLED_CMD); //設置預充電周期
 OLED_WR_Byte(0xf1,OLED_CMD); //[3:0],PHASE 1;[7:4],PHASE 2;
 OLED_WR_Byte(0xDB,OLED_CMD); //設置VCOMH 電壓倍率
 OLED_WR_Byte(0x30,OLED_CMD); //[6:4] 000,0.65*vcc;001,0.77*vcc;011,0.83*vcc;

 OLED_WR_Byte(0xA4,OLED_CMD); //全局顯示開啟;bit0:1,開啟;0,關閉;(白屏/黑屏)
 OLED_WR_Byte(0xA6,OLED_CMD); //設置顯示方式;bit0:1,反相顯示;0,正常顯示
 OLED_WR_Byte(0xAF,OLED_CMD); //開啟顯示
 OLED_Clear();
}

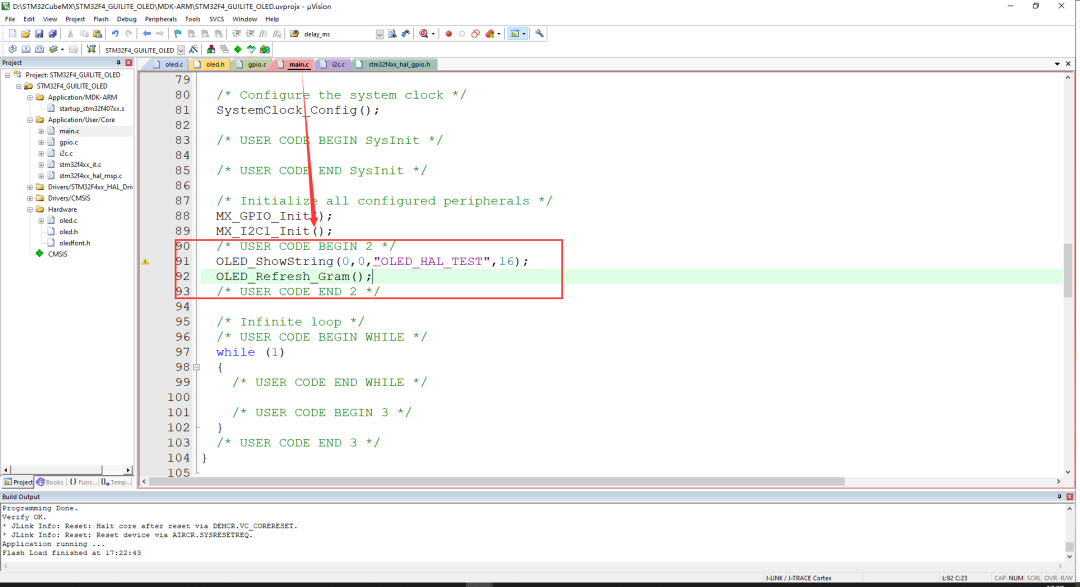

然后在main.c文件如下位置添加oled測試代碼（記得添加頭文件和頭文件路徑）

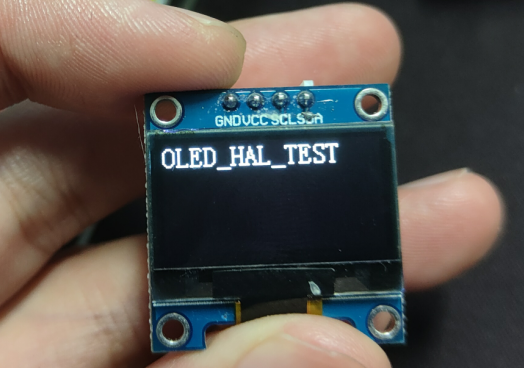

下載程序，觀看現象

此 OLED 驅動的準備已經完成，下一步就是移植 GuiLite

2.3 例程移植

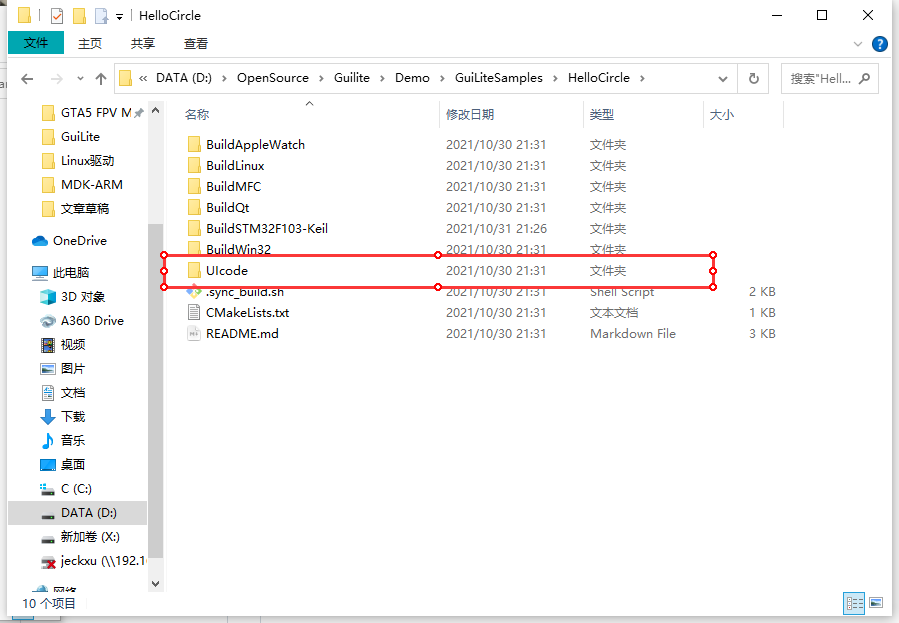

首先，我們上GuiLite的例程展示官網：GuiLiteDemo，選擇Hello例程，將其中的 UI_Code文件夾復制到 Hardware 下：

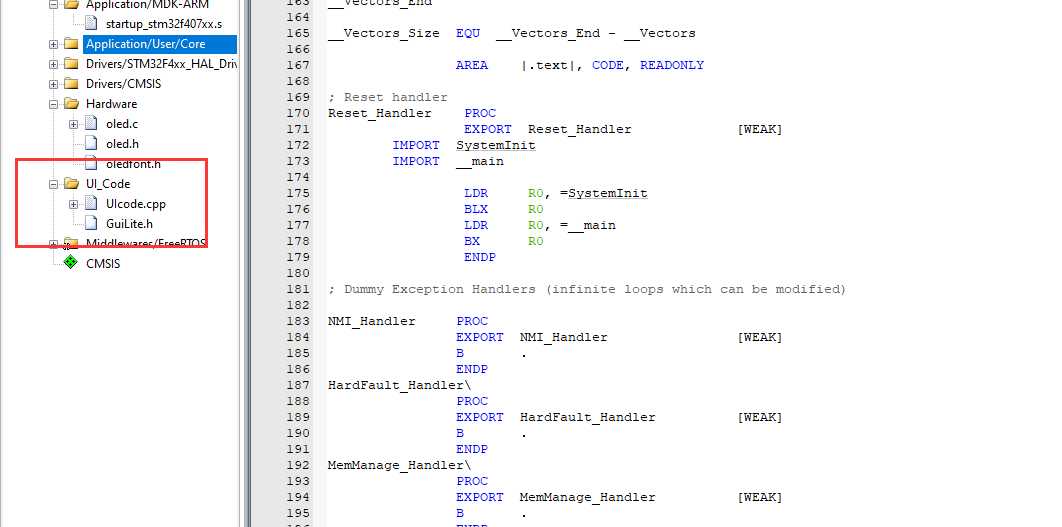

在 MDK 工程里面導入UICode下的GuiLite.h和UIcode.cpp文件

我們在 main.c 文件開頭添加 GuiLite 接口代碼，接口代碼如下：

//畫點函數接口
void gfx_draw_pixel(int x, int y, unsigned int rgb)
{
    OLED_DrawPoint(x,y,rgb);
}
//畫面函數(未使用)
void gfx_draw_fill(int x, int y,int w, int q, unsigned int rgb)
{
}
//創建一個函數指針結構體
struct EXTERNAL_GFX_OP
{
 void (*draw_pixel)(int x, int y, unsigned int rgb);
 void (*fill_rect)(int x0, int y0, int x1, int y1, unsigned int rgb);
} my_gfx_op;
extern void startHelloCircle(void* phy_fb, int width, int height, int color_bytes, struct EXTERNAL_GFX_OP* gfx_op);

//設定延時函數接口
void delay_ms(int milli_seconds)
{
 HAL_Delay(milli_seconds);
}

之后在main函數中添加如下代碼

//傳遞函數指針
my_gfx_op.draw_pixel = gfx_draw_pixel;
my_gfx_op.fill_rect = NULL;//gfx_fill_rect;
//啟動畫圓
startHelloCircle(NULL, 128, 64, 1, &my_gfx_op);

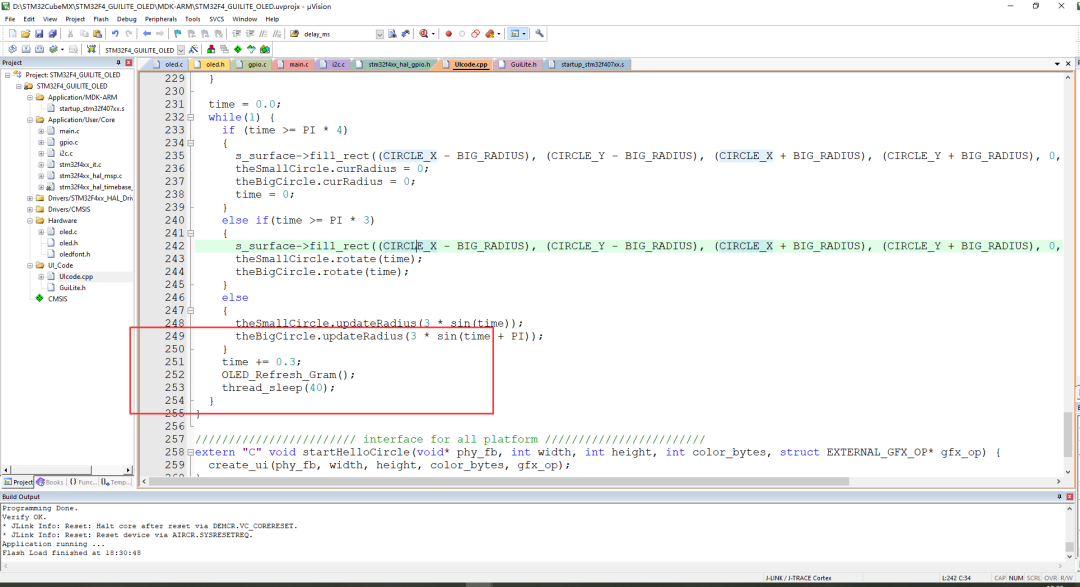

然后我們修改UIcode.cpp文件中的代碼，添加OLED頭文件，以及在UI執行函數界面處添加OLED刷新函數

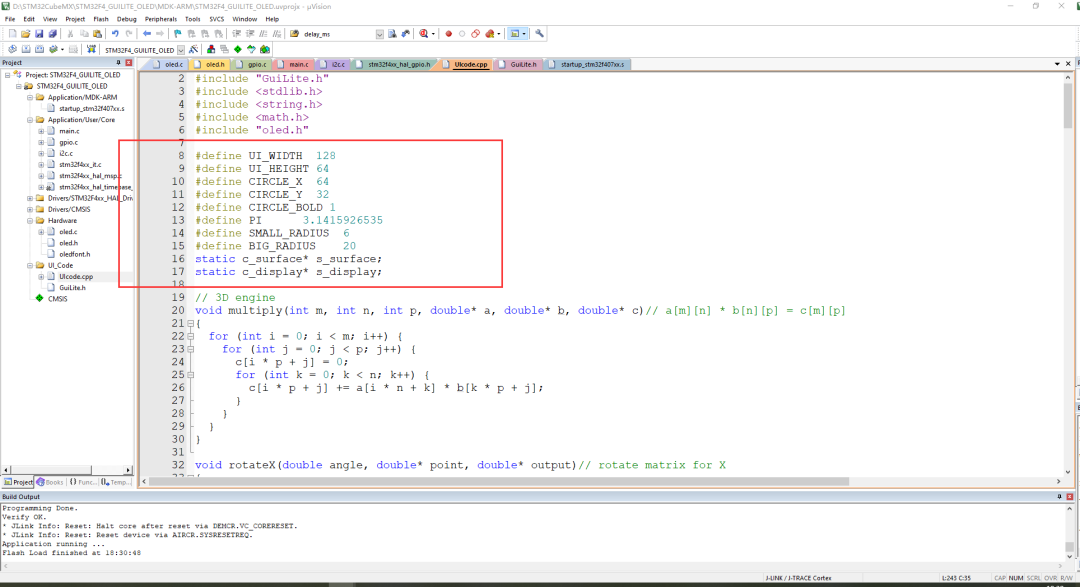

之后在UIcode的第8行修改3D圓的參數，因為OLED大小128x64 ，所以我的配置如下：

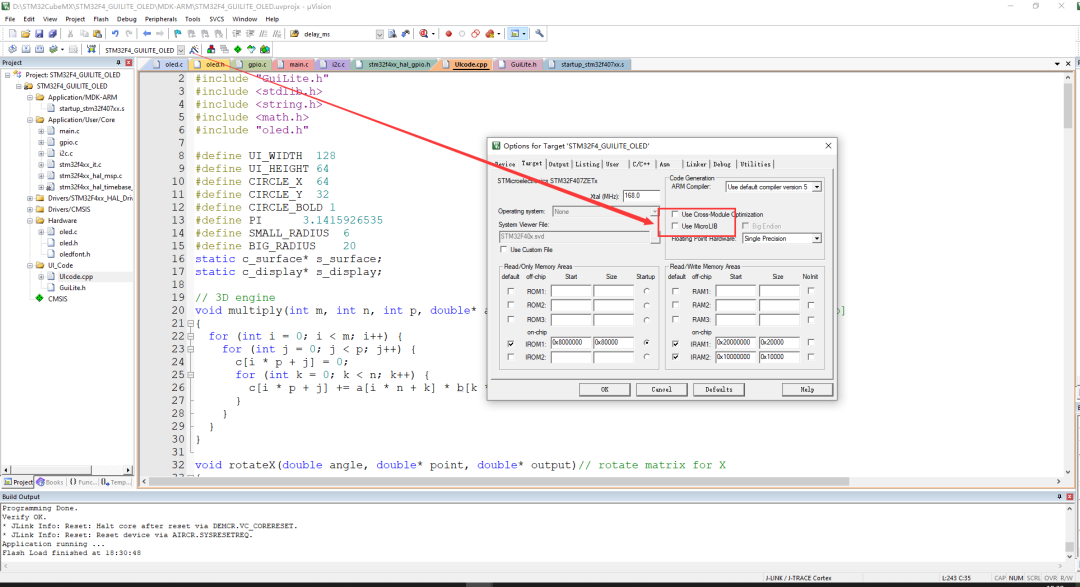

配置完成后，我們關閉Use MicroLIB選項，編譯代碼

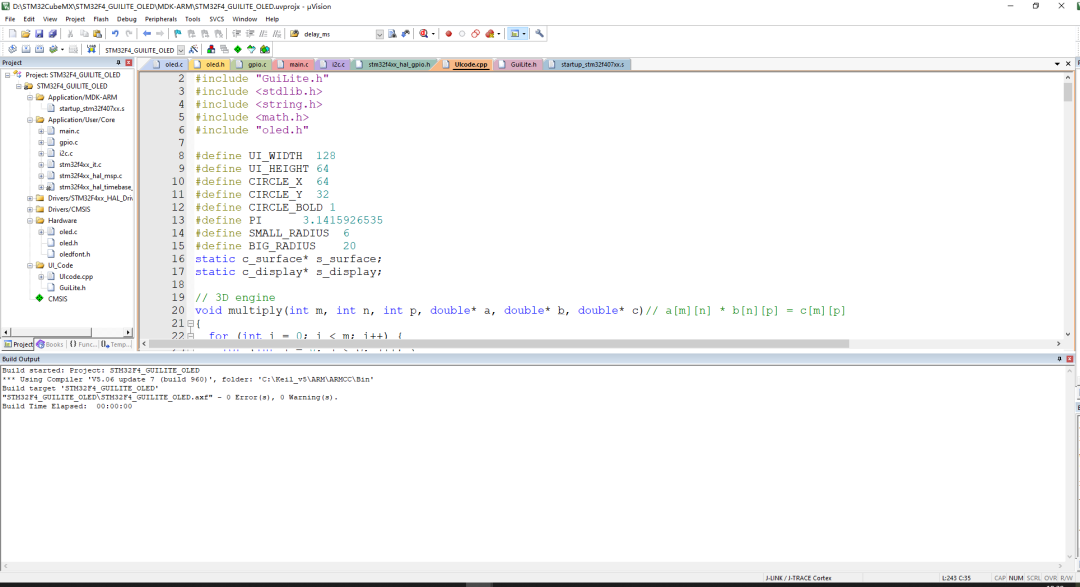

編譯成功，下載代碼

三、Gui移植結果

下載完成后程序復位，可以在OLED上看到Demo的示例動畫。

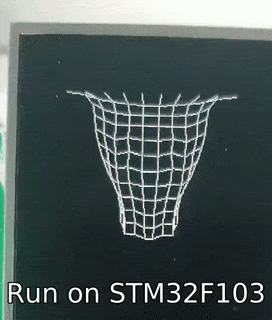

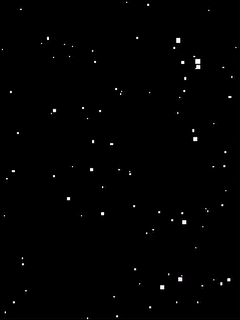

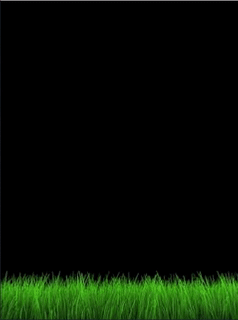

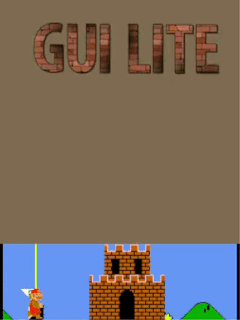

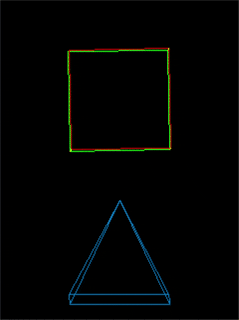

一些其他的演示效果
