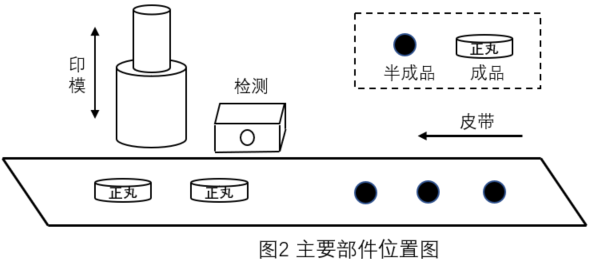

今天跟大家分享的是食品和藥品成型設備的機械外形如圖1所示，主要控制部件位置如圖2所示，其動作過程如圖3所示，步進階梯程序軟元件。


分配表如圖4所示，PLC的步進階梯程序如圖5所示，PLC的普通順控程序如圖6所示。

你絕對找不到的——西門子PLC編程實例的圖1

你絕對找不到的——西門子PLC編程實例的圖2



1

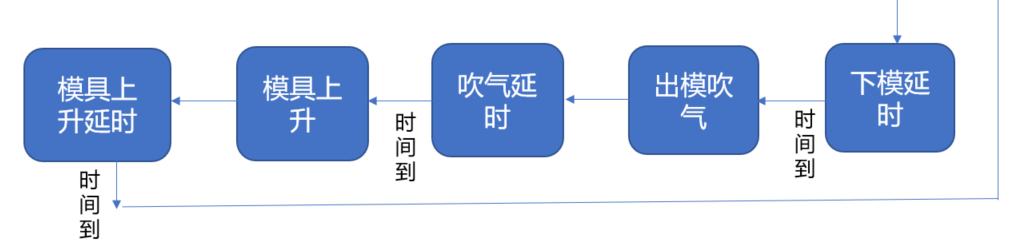

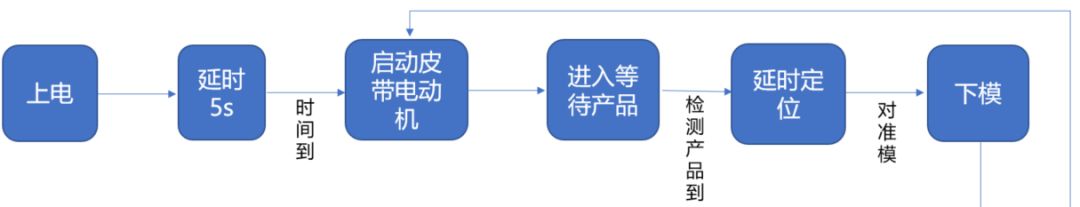

動作流程圖

你絕對找不到的——西門子PLC編程實例的圖3

2

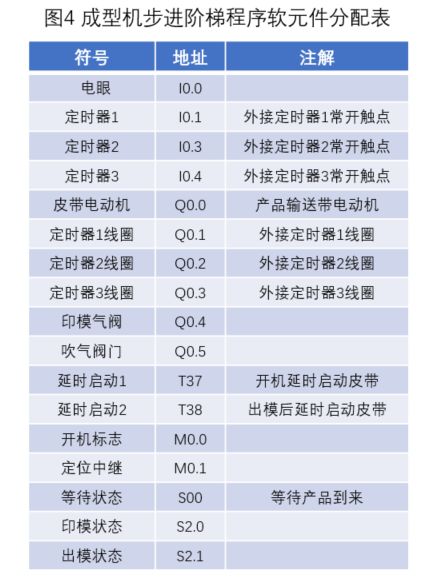

成型機步進階梯程序軟元件分配表

你絕對找不到的——西門子PLC編程實例的圖4

3

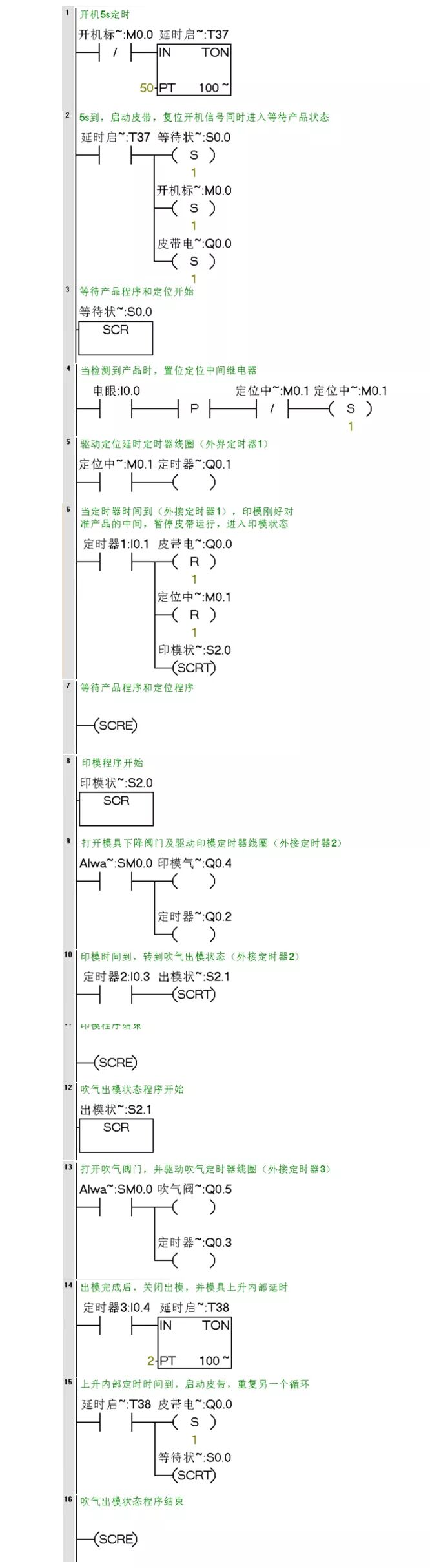

成型機步進階梯指令程序

你絕對找不到的——西門子PLC編程實例的圖5

4

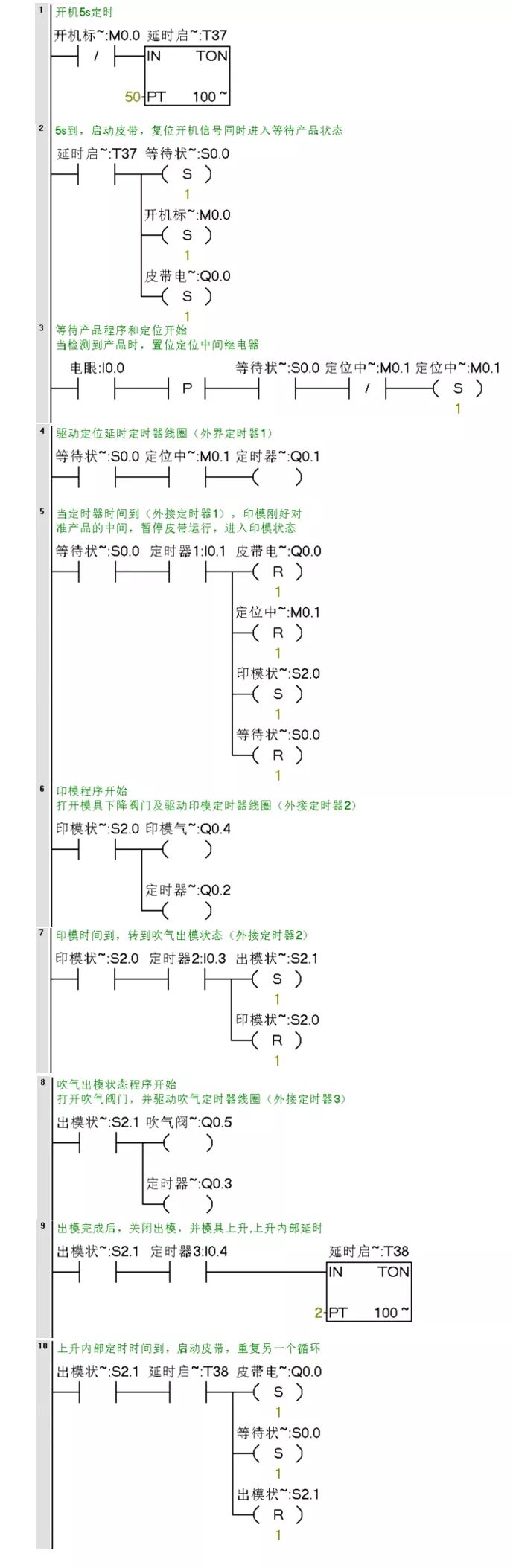

成型機普通順控程序

你絕對找不到的——西門子PLC編程實例的圖6

你絕對找不到的——西門子PLC編程實例的圖7
