大尺寸梁形鋁合金壓鑄件在控制變形上，非常頭痛，首先是經驗難以預測變形方向。（上周的問答，幾乎所有答案都有，當然，也有一語中的的高手），然后就是解決方案更加難以提出，往往需要多次測試才能成功。



俗話說，失敗乃成功之母。但對于大尺寸壓鑄件，下次按照一樣的方法，未必就一定能成功。



以下是該案例的基本信息：

含流道與溢流槽的尺寸為1475x450x96mm，鋁合金材料A356，固相線為556℃，液相線為616℃，平均模溫為200℃，開模時間為第25秒。現場多批次試模結果實際制品出現兩端向下的嚴重彎曲和尺寸超差。

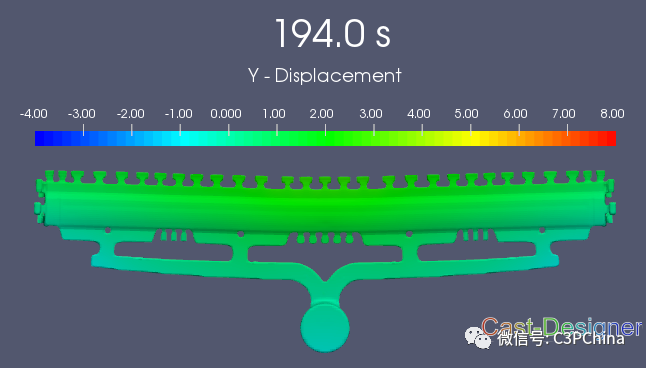

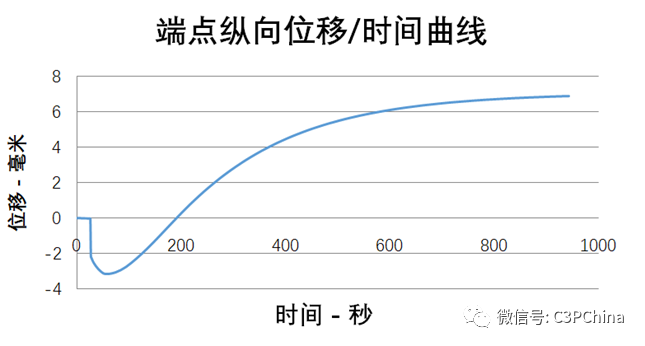

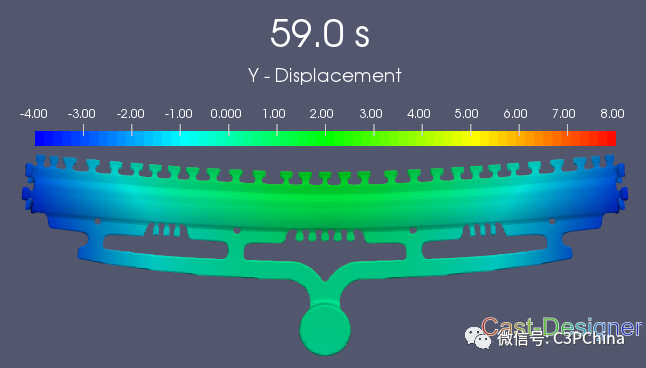

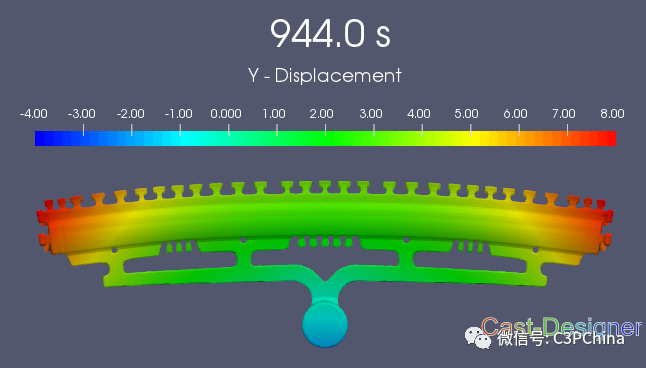

可見開模之后，端點先往上彎曲，然后大幅度往下彎曲，最后室溫狀態下，穩定在7mm左右。

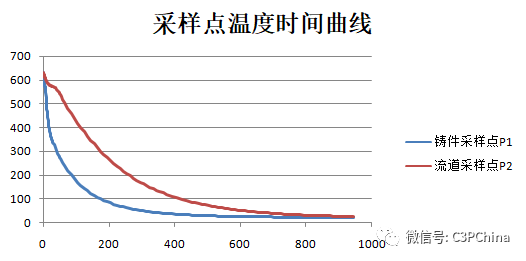

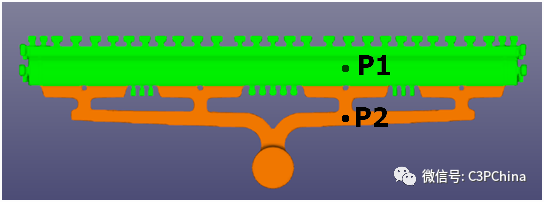

該現象是由于鑄件與流道之間的冷卻速率造成的。在59s前后，鑄件P1點和流道P2點的溫度差達到最大值。
