最近讀者咨詢防高空拋物監控系統如何設計？今天參考廠家資料整理了一下，包含了word方案、圖紙、工程量清單，讓你一次性學會。

終將渡過成長的海

01

正文

1.組網方案

1.1有線方案

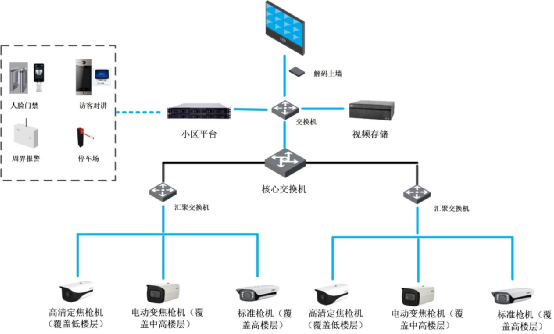

此方案中，前端設備選用不同的高清機，分別覆蓋不同的樓層，攝像機通過局域網接入匯聚交換機，匯聚交換機可通過光纖接入核心交換機（或二層交換機），然后接入小區平臺進行管理，某小區管理平臺可以無縫擴展門禁、對講、停車場和報警等子系統，做到整個小區智能化的統一管理。



1.2無線方案

針對于一些無法部署有線網絡或網絡施工困難的點位，也可采用某5.8G無線組網方案和有線方案相結合，方案架構如下：

對比傳統的有線傳輸解決方案，使用WLAN無線網絡實現數據傳輸具有以下顯著特點：不受距離和地點的約束，軟硬件規劃簡明，安裝容易，組網和擴容方便，維護成本低，覆蓋面積大，相比于有線光纖和運營商4G網絡，無線WIFI技術只需一次投入，長期運營，能更好的提供定制化服務。

1.3現場測試情況詳表

量化指標：

樓層	樓層覆蓋情況			環境	拋物				備注
	離立面10米	離立面20米	離立面30米		紙盒 30*14*13cm,棕	飲料瓶 20*5*5cm,淺藍	牛奶盒 8*5*3cm,白	果皮 直徑5cm,橙
低層	無法覆蓋	無法覆蓋	0~6層	白天	P	P	P	P
				夜間	P	×	×	×	樹木遮擋造成紅外反光
	無法覆蓋	0~6層	0~6層	白天	P	P	P	P
				夜間	P	P	P	×	樹木遮擋造成紅外反光
中層	無法覆蓋	無法覆蓋	6~14層	白天	P	P	P	P
				夜間	P	P	P	P
	無法覆蓋	6~14層	6~14層	白天	P	P	P	P
				夜間	P	P	P	P
高層	無法覆蓋	14~24層	14~24層	白天	P	P	P	P
				夜間	P	P	P	×
	無法覆蓋	14~30層	14~30層	白天	P	P	P	P
				夜間	P	P	P	×
	無法覆蓋	14~30層	14~24層 14~30層	白天	P	P	P	P
				夜間	P	P	P	P

2.施工指導

2.1勘點

在居民住宅小區中，由于位置、樓層、朝向、間距等關系，適合安裝高空拋物攝像機的位置一般建議選擇在需要覆蓋的監控面前30米左右，如小區樓前的綠化帶中或空地處，但需無樹木及其他物體遮擋，不建議選擇在樓頂安裝，主要原因有以下三點：

1、現在的小區一般都是小高層和高層，樓頂風力比較大，會造成攝像機抖動，從而造成監控畫面抖動，對于高空拋物的防范效果不佳；

2、小區樓頂一般不會預埋管線，需要重新綜合布線，系統的整體施工成本較高；

3、在樓頂安裝，從上往下照，很容易照到居民家中，侵犯個人隱私，會引起不必要的麻煩。



2.2安裝指導

建議地面立桿或離地面墻面3米高處安裝，距離大樓30米左右（如條件不允許，也可距離20米左右），攝像機固定于立桿伸出部分，通過支架旋轉角度，根據實際場景固定于仰角60度到80度之間，如下圖：

對于一個樓高在100米左右的大樓來說，可以通過3個相機進行覆蓋，一個攝像機照0—15米的高度，一個攝像機照15-30米的高度，一個攝像機覆蓋30-100米的高度，如下圖：

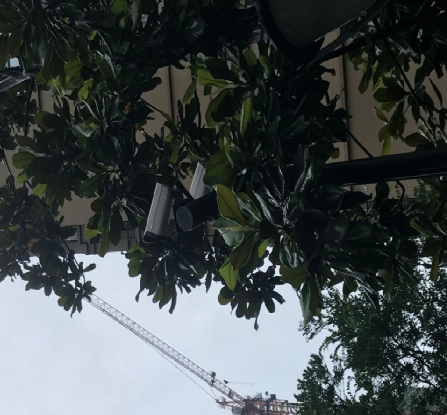

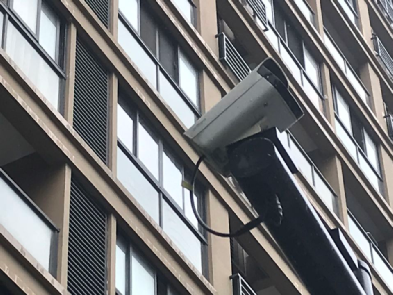

實際安裝場景如下圖：

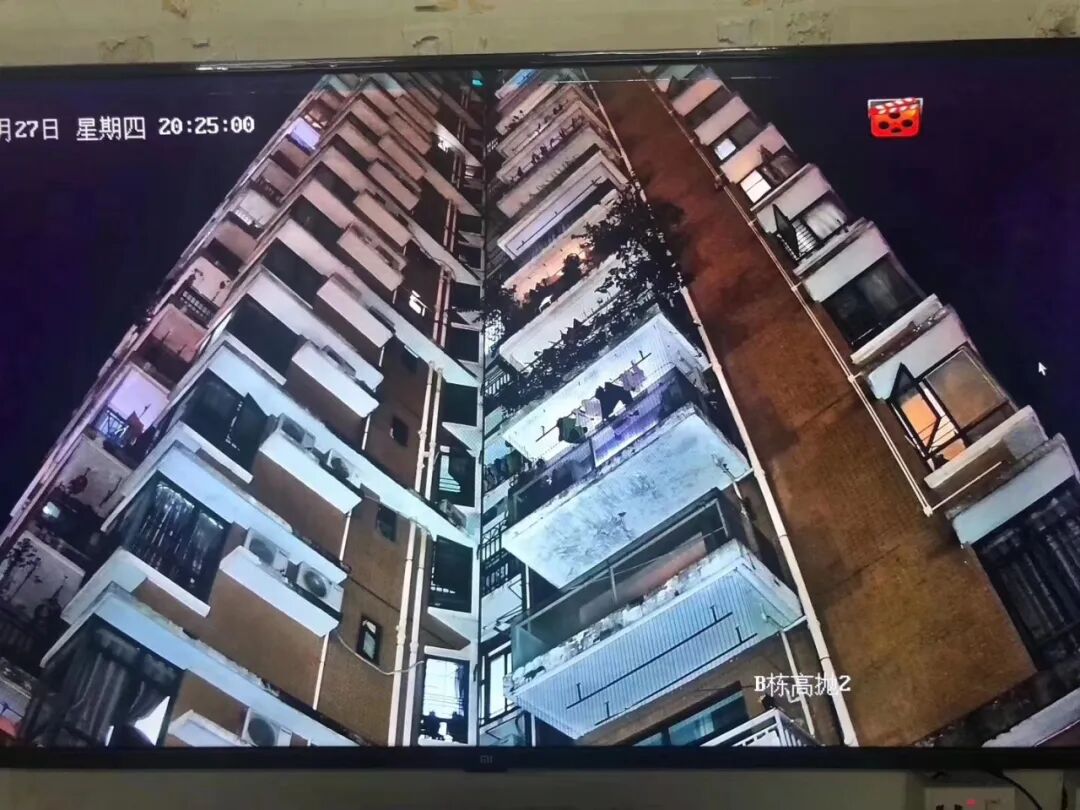

實際安裝后視頻圖像如下圖：

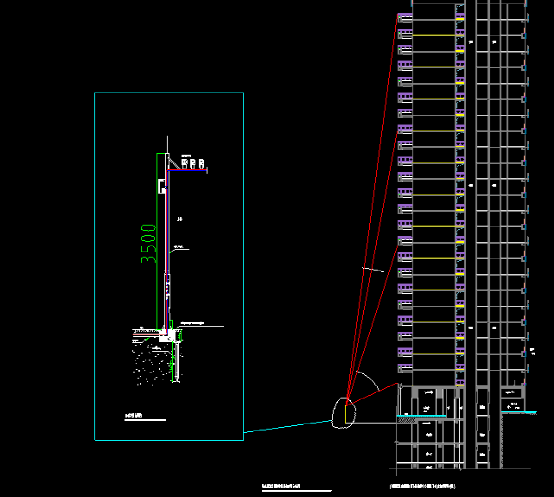

3.CAD施工圖紙

4.方案配單
