塔里木石化分公司合成氨裝置原料氣壓縮機由沈陽鼓風機集團有限公司制造，其驅動汽輪機是美國埃里奧特公司產品，機組于2010年3月29日完成單機試車，同年5月投入裝置生產。2010年7月汽輪機高壓側轉子軸出現異常振動，振動從每周1次發展到每天1~2次，且振動值越來越高，異常振動已嚴重影響到機組安全運行，進而影響到整個生產。在此過程中，對可能引起振動的原因逐項分析及排查，歷時6個月找到了異常振動的根源，采取相應措施，在線消除了振動。

機組有關情況

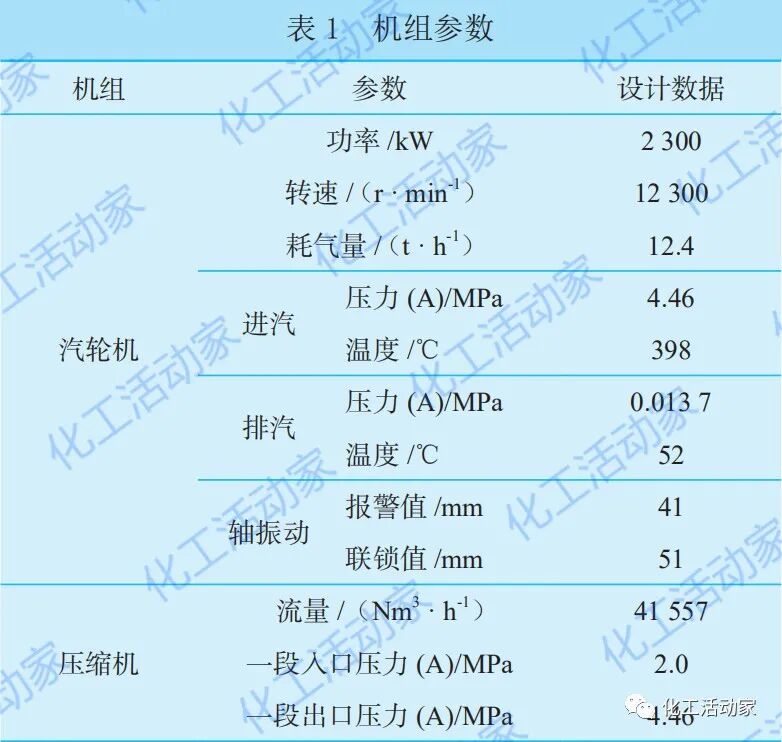

壓縮機為多級離心式壓縮機，機殼為垂直剖分式，型號為BCL405，汽輪機為中壓冷凝式蒸汽透平，型號為SVKJPE5，用膜片聯軸器直聯，其作用是為一段爐提供轉化所需天然氣原料。壓縮機組基本參數如表1所示。

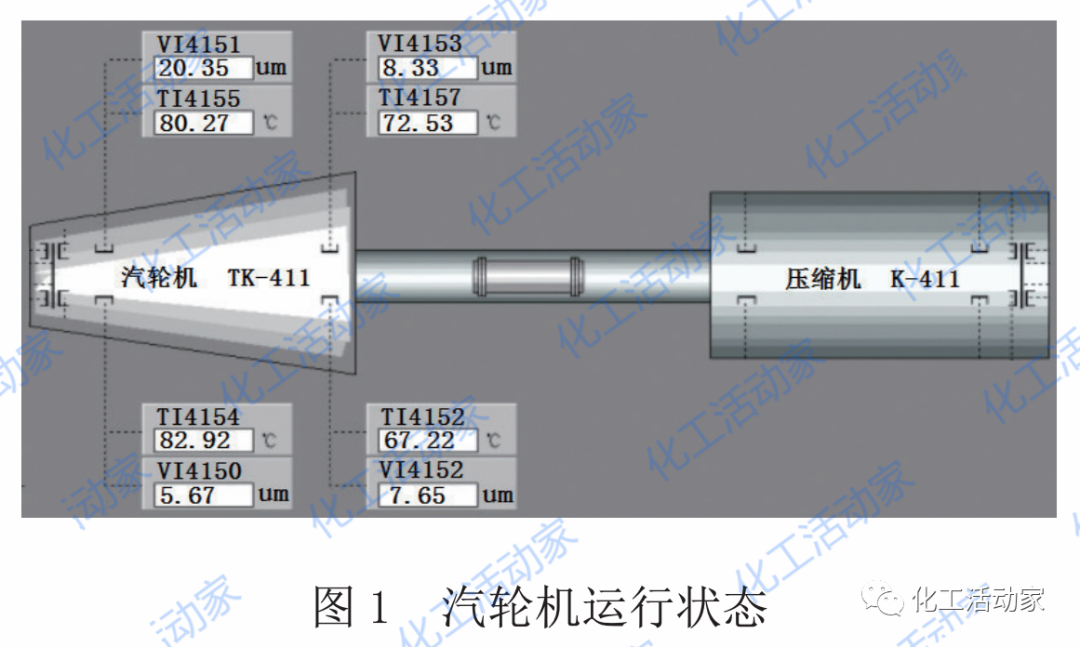

通過安裝在汽輪機兩側軸瓦上的4只渦流式位移傳感器來測量轉子軸X方向和Y方向振動，將測得的位移振動信號轉化成電信號，經過Bently前置放大器傳送到Bently3500系統，通過RS485通訊顯示在計算機屏幕上，以實現對汽輪機軸系振動監控見圖1。

VI4150、VI4151、VI4152及VI4153分別代表汽輪機4個振動探頭。

汽輪機異常振動情況

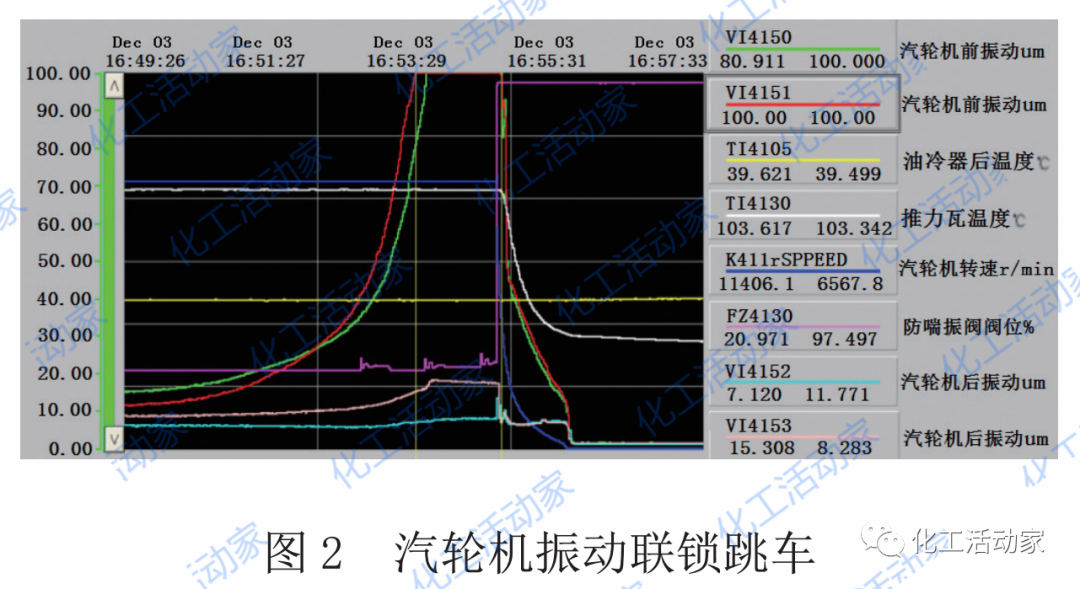

原料氣壓縮機于2010年5月投入裝置正常生產，當時汽輪機最大振動值為11.72μm，同年7月4日汽輪機高壓側出現了異常振動，探頭VI4151達到41μm，已報警，另一個探頭VI4150為24μm，異常振動持續時間約為3min。對儀表測量系統進行檢查，沒有發現異常。為防止機組聯鎖跳車，經評估，將振動連鎖邏輯由二取一改為二取二，同時將連鎖值從51μm改為75μm。2010年7月5日18:20汽輪機高壓側轉子軸再次出現間歇性異常振動，VI4151振值為57.17μm，VI4150振值為34.93μm。因汽輪機異常振動值越來越高，為防止裝置停車，經研究，將連鎖值進一步從75μm改為90μm，同時將連鎖延時時間由3s改為60s。盡管如此，2010年12月3日16:53因探頭VI4151和VI4150振動值雙雙達到了100μm以上，且持續時間達到60s以上，汽輪機連鎖跳車見圖2。

分析7月份到12月份汽輪機振動，情況如下：

（1）汽輪機振動出現在高壓側端，振動表現為間歇性，從起初的一周1次較大振動發展到后來一天1~2次較大振動，間隔時間越來越短，峰值越來越高，期間還伴隨著許多小峰值振動。

（2）異常振動值從開始達到峰值，然后回落，整個間隔時間很短，約3min，回落后趨勢線顯鋸齒狀。

（3）汽輪機低壓側兩個振動值受到影響不大，高壓側出現振動時，低壓側振動值略有變化，顯直線狀態。

汽輪機振動原因分析

1

入口主蒸汽溫度低

汽輪機入口蒸汽需保證一定溫度、壓力和蒸汽質量，若蒸汽溫度偏低，蒸汽在進入汽輪機后幾級時會有凝液出現，轉速低時汽輪機振動不明顯，當轉速達到一定值后，振動就會加大。經查汽輪機入口蒸汽溫度為390℃，在整個運行過程中基本恒定，而設計最低允許值為375℃，可以確定蒸汽溫度不是造成異常振動的原因。為穩妥考慮，對汽輪機缸體及入口管線加強了保溫，但振動未緩解。

2

密封蒸汽線含水

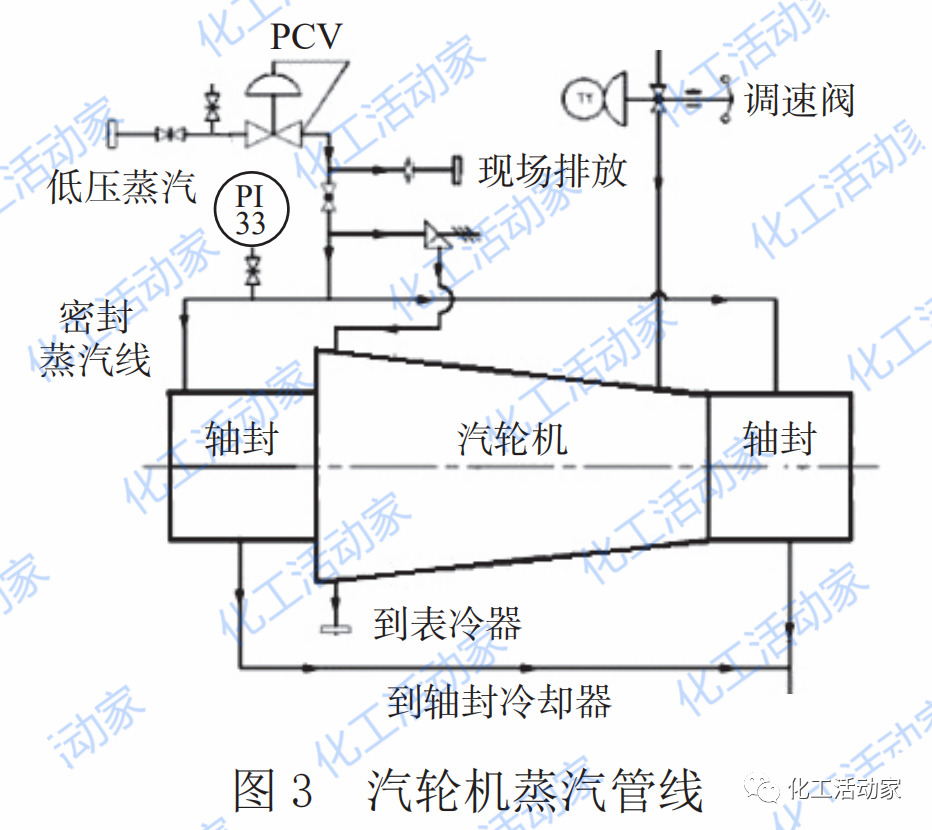

汽輪機軸端有一套專門的軸封密封蒸汽系統，見圖3。

在汽輪機啟動前，首先要啟動軸封密封蒸汽系統，這時需要打開閥1和閥2，引入低壓蒸汽，蒸汽進入軸封后一部分進入汽缸內，另一部分進入軸封冷卻器，經冷卻變成冷凝水就地排放。汽輪機在運行中，若汽輪機高壓側軸封漏出汽壓力（G）低于調壓閥PCV的設定值0.03MPa，外供低壓蒸汽會通過調壓閥向軸封提供密封氣，防止破真空；若高壓側軸封漏出氣壓力（G）大于0.03MPa，汽輪機高壓側軸封漏出氣作為低壓側軸封密封氣。

若密封蒸汽帶水而進入缸體勢必導致汽輪機異常振動。經檢查，發現調壓閥PCV前密封管線冰涼，打開調壓閥前導淋，有大量冷凝水排出，約15min后見氣，分析認為管線冰涼原因是汽輪機高壓側漏出氣壓力高頂住了外供密封蒸汽。打開導淋排液后，汽輪機振動有三天好轉，但隨后又出現了異常振動，為此關閉閥門2，完全由汽輪機高壓側泄漏氣對低壓側軸封進行密封，但振動仍沒有任何好轉，該原因被排除。

3

汽輪機缸體導淋積液

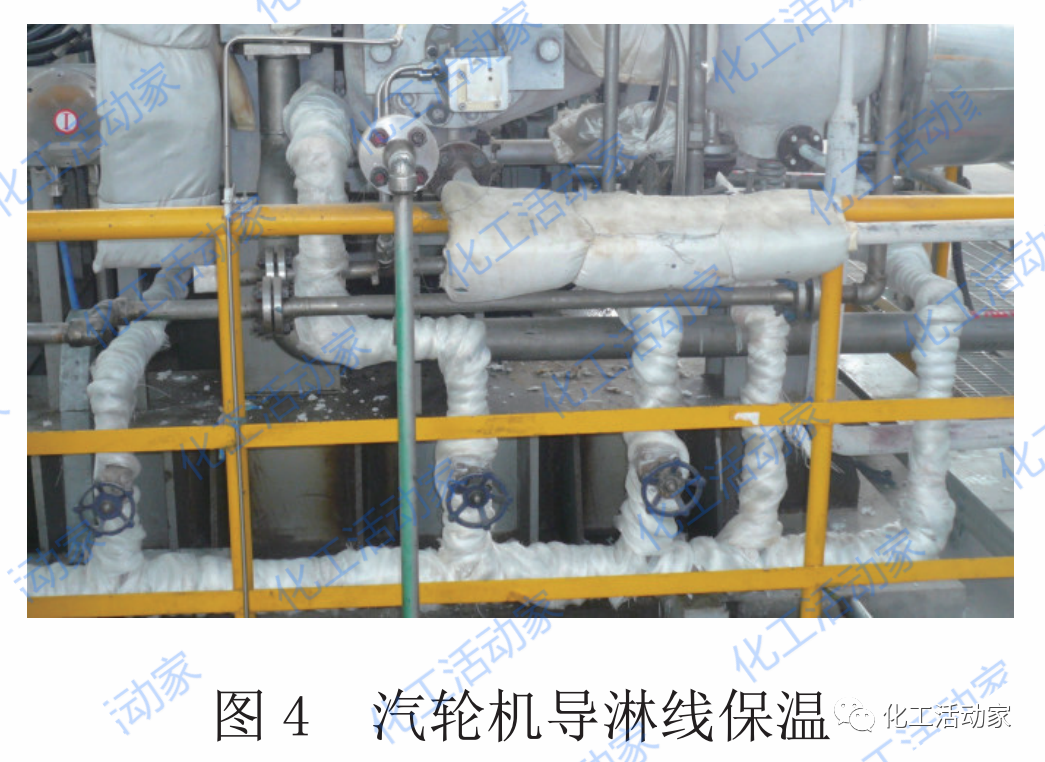

汽輪機有5根導淋分別位于速關閥前后、調速閥前后及缸體高壓段，在汽輪機啟動時進行排凝，正常運行時，導淋均關閉。若正常運行時導淋中有水，就有可能被帶入缸體造成振動，特別是調速閥后導淋和缸體導淋，經檢查，導淋管發涼，對此，要求白班每4h、夜班每2h對5根排放導淋管依次排放，積水排凈為止，特別是調速閥后導淋管，排放時外操與主控加強聯系，確保真空度不發生大幅度波動，同時對導淋進行保溫處理見圖4。

導淋管發涼原因是導淋閥離缸體距離太遠，措施實施后，汽輪機異常振動未有好轉。

4

油溫過低或帶水

若油溫控制不理想或油中帶水，會導致機組振動加劇，出現異常振動。在正常運行中，油溫穩定是保證機組安全、穩定、長周期運行的關鍵，軸瓦前油溫控制在40~45℃為最理想狀態，因回油溫度一般為50~55℃，可通過冷卻調節達到理想溫度。當時發現油溫控制不理想，油溫經常在36~42℃之間波動，汽輪機軸封泄漏氣通過油封進入潤滑油系統，造成油中帶水，將油溫調節至40℃，在油箱底部排水，同時用真空濾水機對油中水進行分離，措施實施后振動未得到緩解。

5

工藝系統波動

工藝系統波動，有時也會影響到汽輪機振動。查歷史記錄曲線，在汽輪機異常振動前后并沒有發現工藝參數指標發生波動，該振動原因可以排除。

6

機械方面原因

（1）聯軸器對中不良可引起機組軸振動偏高，一般在聯軸器兩側軸承處振動會同時出現異常。實際上，振動僅發生在汽輪機非聯軸器側，2010年12月3日振動導致機組連鎖跳車，復查聯軸器對中度，徑向和軸向偏差值均在指標范圍內，該原因可排除。



（2）轉子彎曲度較大也可導致異常振動。為確認汽輪機轉子是否存在彎曲，在2010年12月3日機組檢修時，拆開汽輪機兩端軸承上蓋，安裝百分表進行了測量，汽輪機高壓側轉子軸跳動量為0.015mm，低壓側跳動量為0.01mm，滿足廠商指標要求，可以排除轉子彎曲引起的振動。



（3）汽輪機兩端軸瓦間隙超標及軸承瓦蓋過盈量不足也可能造成振動。2010年12月3日在機組檢修時，用壓鉛方法對軸瓦間隙及瓦背緊力進行了測量，前后軸瓦徑向間隙均為0.12mm，指標為0.081~0.132mm，軸承瓦背過盈量分別為-0.02mm和-0.03mm，該原因可以排除。

7

汽輪機油封結碳

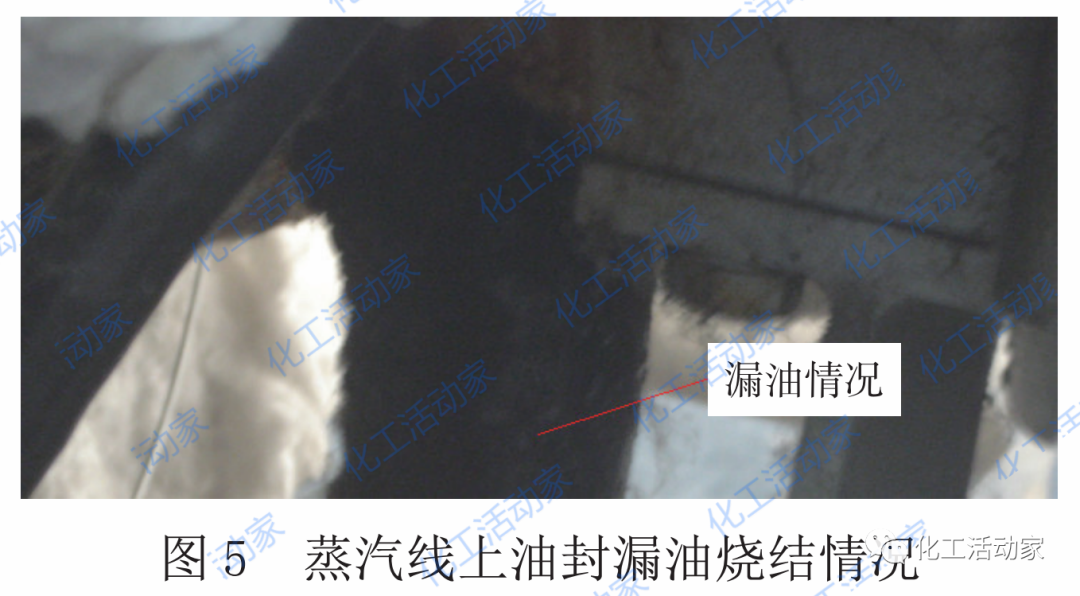

因油封潤滑油泄漏，在遇到高溫時潤滑油會在油封中碳化，產生硬支點引起汽輪機異常振動，與動靜碰磨產生的振動相仿。在振動初期，發現汽輪機高壓側有潤滑油漏出，同時油被燒焦，見圖5。

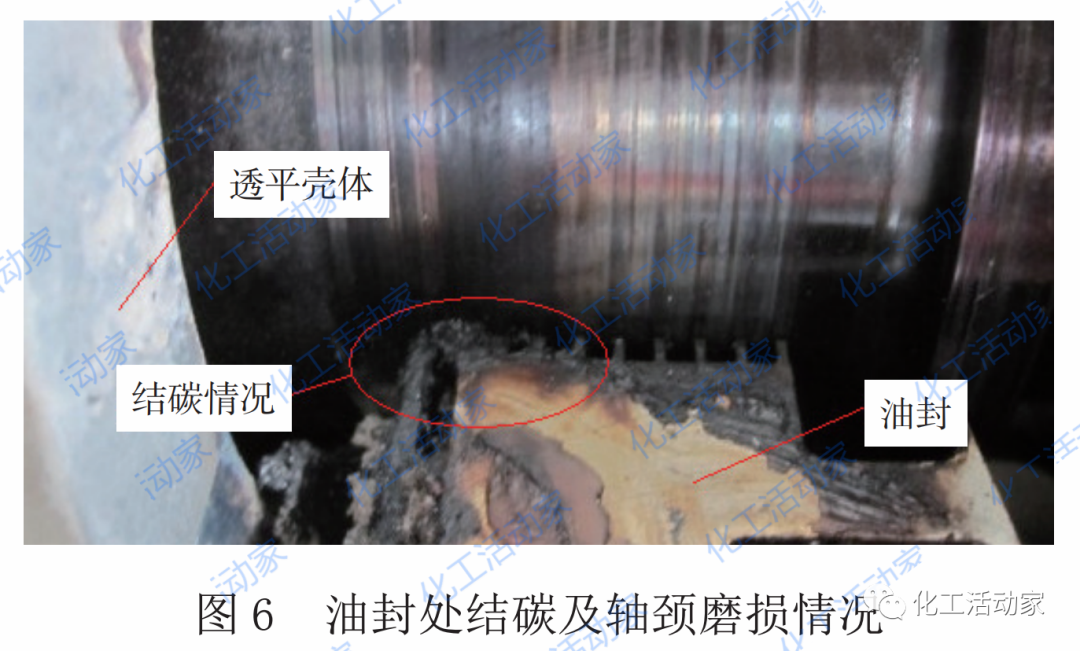

因?qū)φ駝?dòng)原因認識不清，為保證化肥生產，暫未停機對油封進行拆卸檢查，而一直排查其他會引起振動的原因。2010年12月3日因振動機組連鎖停車，拆油封檢查，發現油封處有大量高溫?zé)Y(jié)的潤滑油碳化物，同時汽輪機軸頸已磨損，見圖6。

因新油封尺寸有誤，未對油封進行更換，僅對舊油封進行清碳渣、清油垢處理。2010年12月5日機組檢修后啟動，運行正常，探頭VI4151振動值為27.21μm，其他三個探頭振動值均在9μm以下，且汽輪機振動趨勢線由原來鋸齒狀變?yōu)橐粭l直線，2010年12月10日汽輪機振動趨勢線又出現鋸齒狀，11~14日出現幾次高振動，但未達到連鎖值。

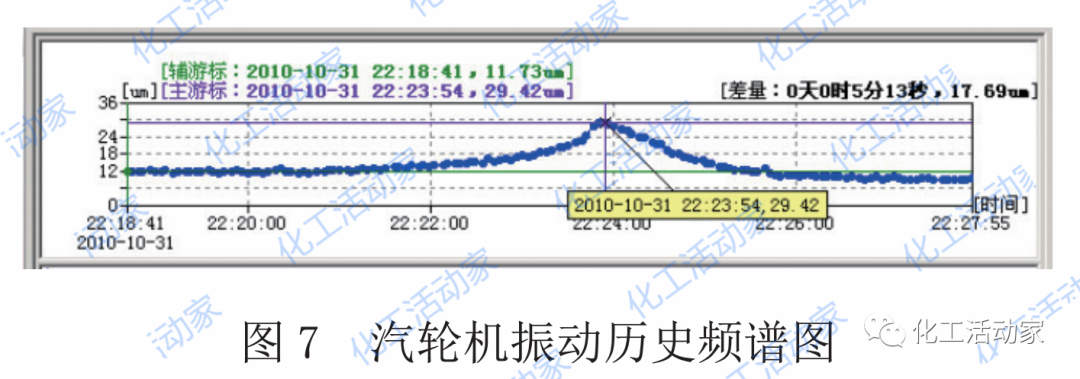

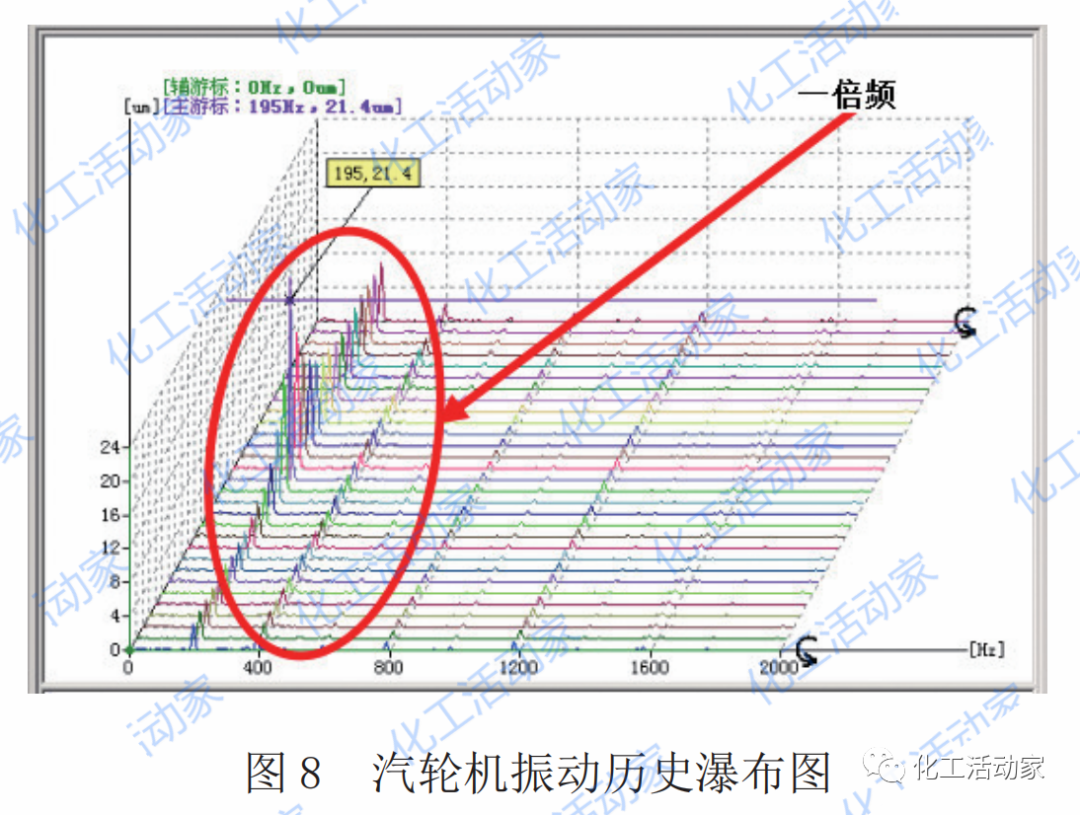

對頻譜圖進行分析，發現振動頻率為一倍頻，未見其他頻率成分，見圖7及圖8。

其機理是油封中的潤滑油受到汽輪機高溫輻射及轉子軸高溫的影響，在梳齒間空腔內極易形成油渣或油的碳化物，油渣積累與轉子碰撞，引起異常振動，振動導致油封梳齒磨損，其間隙增大，潤滑油泄漏加劇，使結碳量上升，汽輪機振動進一步惡化。



綜上分析，確認汽輪機異常振動是由油封內潤滑油結碳與軸碰磨而造成的。

解決方案及運行效果

1

增設冷卻分布器

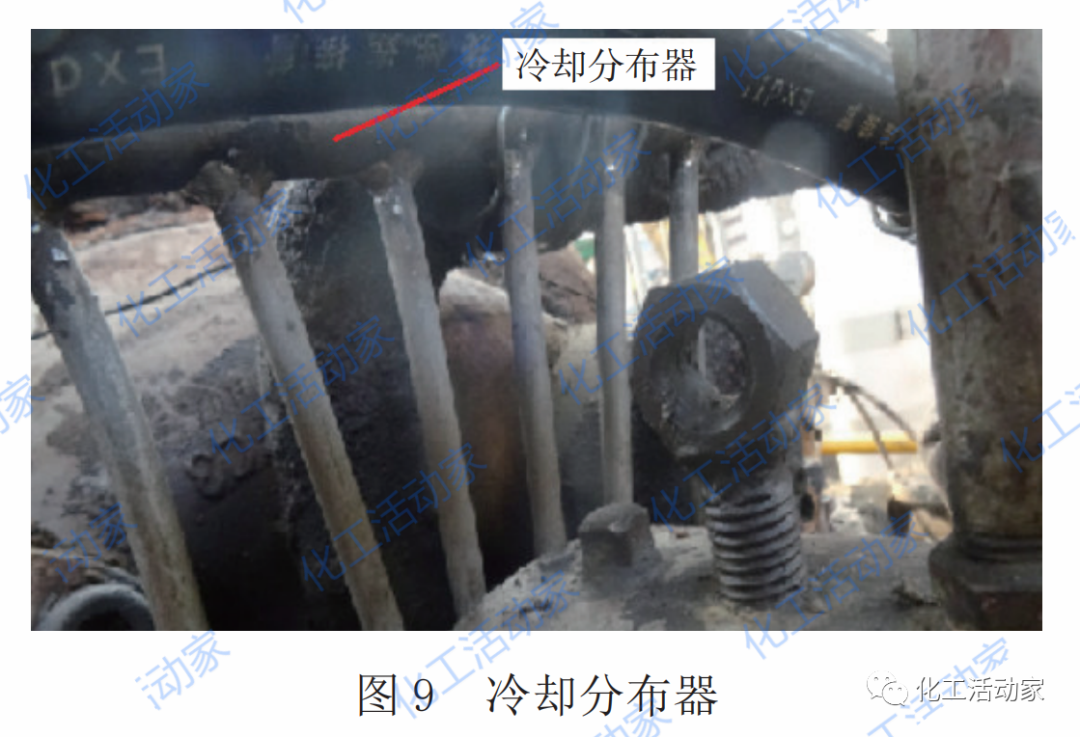

為防止或減輕潤滑油因高溫結碳產生的間歇性異常振動，在汽輪機高壓側殼體與油封之間安裝了隔離冷卻分布器（見圖9），通入儀表空風在油封處形成隔離氣對潤滑油進行阻擋，同時隔離氣對軸進行冷卻，防止汽輪機油封齒內潤滑油溫度過高而被燒結。

2010年12月15日采取上述措施后汽輪機異常振動消除，振動趨勢為一條直線，汽輪機兩側四個探頭VI4150、VI4151、VI4152及VI4153振動值分別為5.33μm、10.62μm、7.58μm及8.48μm。

2

改造汽輪機油封

因油封結碳振動，被迫安裝冷卻分布器對汽輪機轉子軸進行吹風，但該措施帶來兩個問題：其一，為防止異常振動，吹風量不能太小，風量大會導致潤滑油濺出，潤滑油濺到汽輪機殼體及管線保溫上，易導致冒煙著火；其二，安裝冷卻分布器進行吹風，在冬季冷卻分布器表面有冷凝水，冷凝水順著吹風管滴落到轉子軸上，因旋轉軸的泵送作用，冷凝水進入油系統。

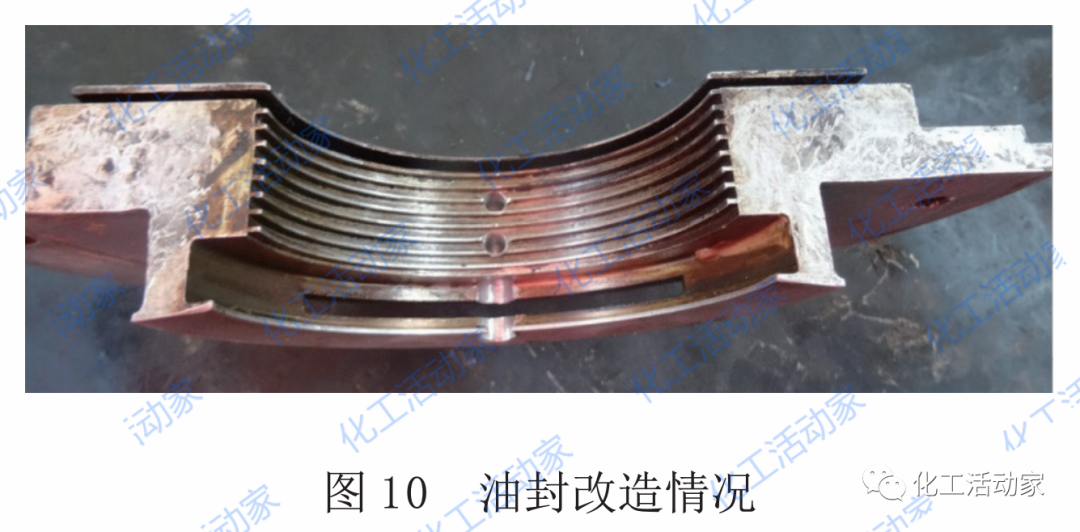

為消除冷卻分布器產生的負面影響，決定對汽輪機油封進行改造，分析油封結構后認為，在油封中潤滑油停留時間長短是決定結碳的關鍵，停留時間越短，潤滑油受高溫影響越小，因原油封結構限制，油在油封齒內不流動，極容易高溫結碳。為此，2018年12月對油封進行改造，增設了回油孔，見圖10。

油封改造后，進行冷卻分布器吹風量調試。切除吹風量，機組運行1個月后，汽輪機又出現了異常振動，減小吹風量至原吹風量的1/3，潤滑油未濺出，改造運行至今，機組未出現異常振動，同時消除了汽輪機冒煙著火的安全風險。

3

后續措施

對油封改造后雖然消除了潤滑油濺出帶來的冒煙著火風險，但因未能取消冷卻分布器，冬季冷凝水仍可進入潤滑油系統。為能取消冷卻分布器，可采取以下措施：

（1）對油封進一步改造，在油封內圈加工一個小的環形槽，在環形槽一圈上鉆若干個均勻分布的小孔。

（2）外接吹風管，對小孔進行供風，防止?jié)櫥屯庑梗瑫r(shí)對油直接冷卻。



采取上述措施可徹底消除汽輪機高溫對潤滑油的影響，從而可取消冷卻分布器，避免冷凝水進入油系統。

結 論

原料氣壓縮機汽輪機高壓側出現間歇性異常振動，對振動原因進行分析及排查，取得以下幾點認識：

（1）油封中碳化物與轉子軸碰磨是引起汽輪機高壓側異常振動的根本原因。

（2）油封中碳化物是潤滑油受到汽輪機高溫作用而引起的。

（3）在汽輪機乏汽側，油封中不會生成碳化物，碳化物只能在汽輪機高壓側產生。

（4）碳化物與汽輪機轉子軸碰磨造成軸頸磨損，嚴重時影響轉子動平衡。

（5）對于汽輪機結碳振動，振動形式表現為間歇性，振動峰值會越來越高，振動間隔時間會越來越短。

（6）在汽輪機殼體與油封之間安裝冷卻分布器可有效解決汽輪機結碳振動，防止裝置停車。

（7）油封中潤滑油停留時間越短，潤滑油受高溫影響越小，結碳可能性越小。

（8）碳化物與汽輪機轉子軸碰磨振動，其頻率為一倍頻，與汽輪機動靜部件碰磨產生的振動相仿。

（9）冷卻風布器吹風過大，會導致潤滑油濺出，產生汽輪機冒煙著火風險。

（10）安裝冷卻風布器會導致冬季冷凝水進入潤滑油系統。

（11）油封增加回油孔，可減小油在油封中停留時間，減輕潤滑油結碳。

（12）在油封中增設吹風孔可防止?jié)櫥屯庑梗瑫r(shí)對油直接冷卻，可有效避免潤滑油在油封中結碳。
