S7-1200高速計數器編程方法
2022年4月29日 14:24瀏覽：3941 收藏：1
如200SMART的高速計數、編碼器基礎、高速計數常見問題等；
今天我們主要分享關于1200系列的高速計數內容。

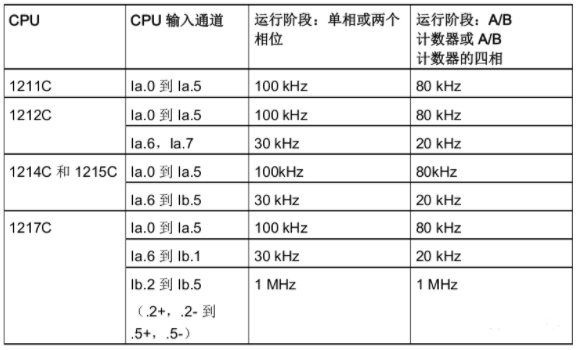

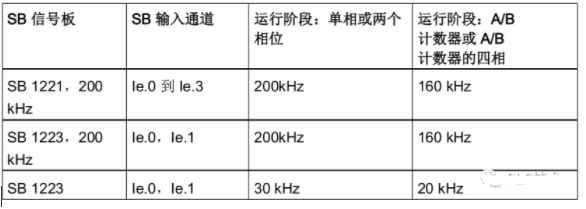

CPU 和 SB 輸入通道可以支持過程信號中的最大脈沖速率

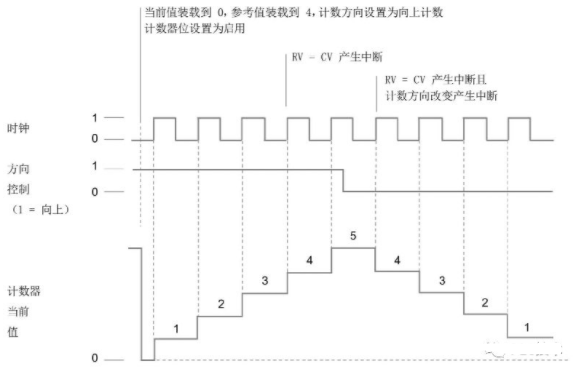

單相計數指的是只有一路脈沖信號輸入到PLC，計數器所記錄脈沖數體現為加還是減，取決于方向信號，由方向信號的ON和OFF進行決定。
方向信號可選擇內部控制也可以選擇外部輸入

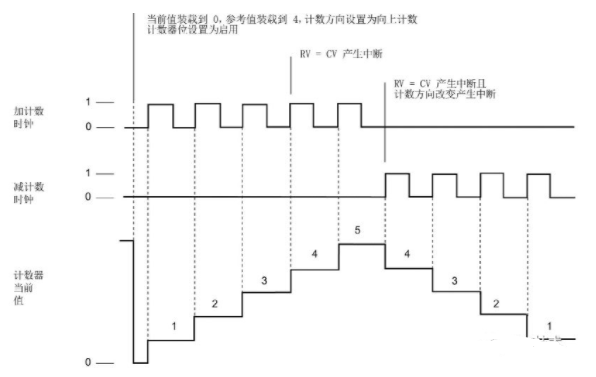

雙相計數具有兩路脈沖信號，一路脈沖為增計數脈沖，一路在減計數脈沖，當增脈沖信號輸入時，計數器當前值往上加；
當減計數脈沖輸入時，計數器的當前值往下減

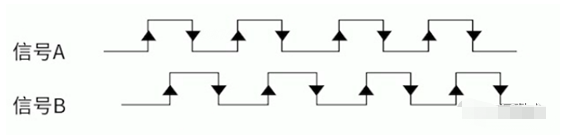

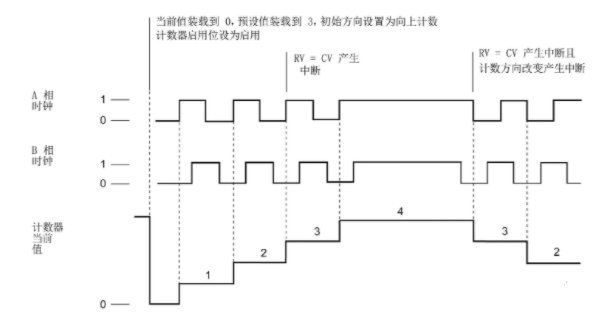

A/B相計數，在計數時，兩路脈沖同時輸入到CPU中，當A相脈沖超前B相脈沖90°時，計數當前值往上加；
當A相脈沖滯后B相脈沖90°時，計數當前值往下減
A/B計數器四倍頻計數方式與A/B計數器計數方式一樣，主要不同在于每個沿信號的產生時，計數的當前值均會發生變化
1200系列PLC提供4種計數類型：
計數、周期、頻率、運動控制
計數：
計算脈沖次數并根據方向控制的狀態遞增或遞減計數值。
外部 I/O可在指定事件上重置計數、取消計數、啟動當前值捕獲及產生單相。
輸出值為當前計 數值且該計數值在發生捕獲事件時產生。

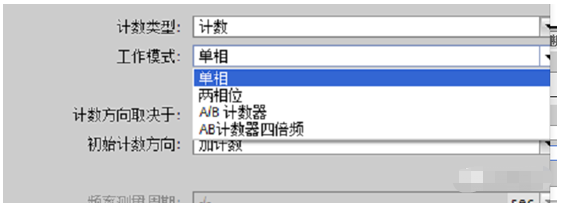

當選擇為計數類型時，需要設置計數器的工作模式和計數方向，以及初始化計數方向、初始值及參考值等
周期：
會在指定的時間周期內計算輸入脈沖的次數。
返回脈沖的計數及持續時間（單 位為：
納秒）。
會在頻率測量周期指定的時間周期結束后，捕獲并計算值。
使用周期功能時，需要設置頻率測量周期，頻率周期可選擇為1S/0.1S/0.001S
頻率：
測量輸入脈沖和持續時間，然后計算出脈沖的頻率。
程序會返回一個有符號的 雙精度整數的頻率（單位為Hz）。
如果計數方向向下，該值為負。
會在頻率測量周期指定的時間周期結束時，捕 獲并計算值。
運動控制：
用于運動控制計數對象，不適用于 HSC 指令。
主要用于運動控制實現閉環控制時使用
CPU 將每個高速計數器的測量值，存儲在輸入過程映像區內，數據類型為 32 位雙整型有符號數，用戶可以在設備組態中修改這些存儲地址，在程序中可直接訪問這些地址，但由于過程映像區受掃描周期影響，讀取到的值并不是當前時刻的實際值，在一個掃描周期內，此數值不會發生變化，但計數器中的實際值有可能會在一個周期內變化，用戶無法讀到此變化。
我們可通過讀取外設地址的方式，讀取到當前時刻的實際值。
以 ID1000 為例，其外設地址為 “ID1000：
P”
下表所示為高速計數器尋址列表。

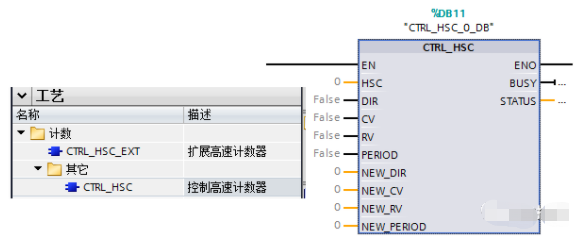

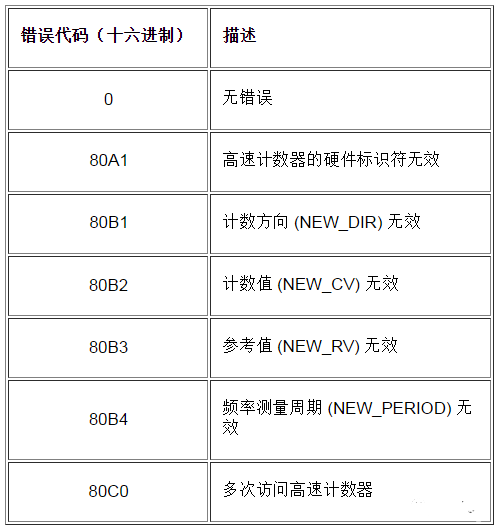

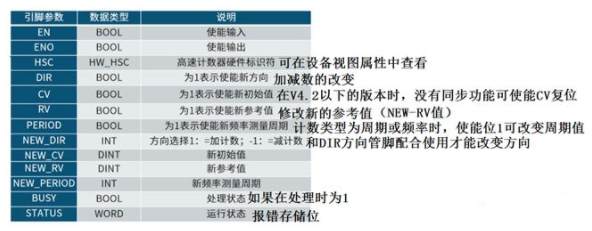

CTRL_HSC_EXT：
高速計數器擴展指令主要針對固件版本為V4.2以上的CPU使用，增加了門功能、同步功能、比較功能、捕捉功能等
