PID控制算法如何通過C語言和梯形圖實現

2022年4月29日 14:21
瀏覽：1866 收藏：1

PID控制算法公式


PID控制算法如何通過C語言和梯形圖實現的圖1


PID控制算法如何通過C語言和梯形圖實現的圖2



C語言程序


其實用代碼將算法的加減乘除實現一下就可以了。

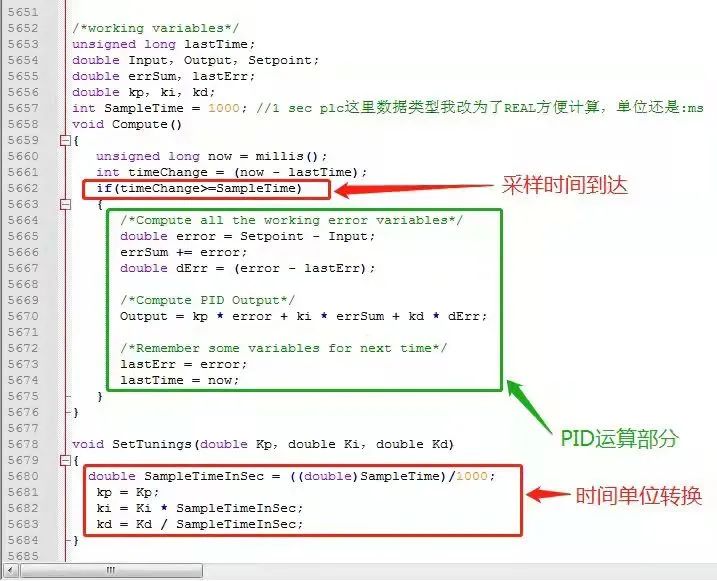

PID控制算法如何通過C語言和梯形圖實現的圖3



梯形圖程序

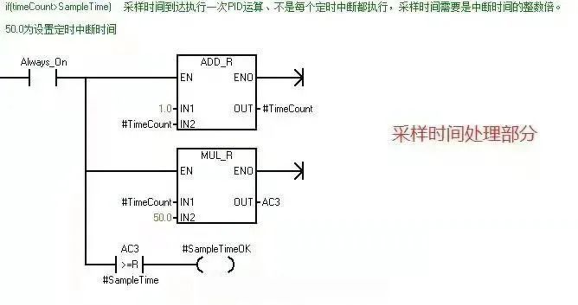

PID控制算法如何通過C語言和梯形圖實現的圖4

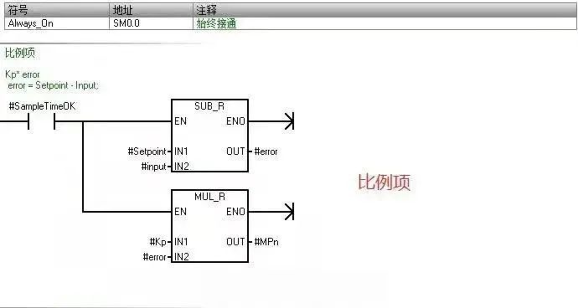

PID控制算法如何通過C語言和梯形圖實現的圖5

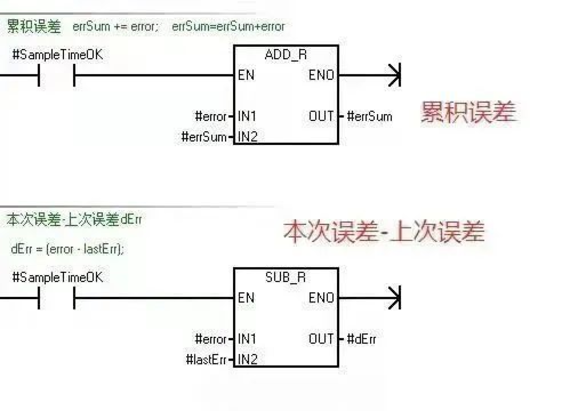

PID控制算法如何通過C語言和梯形圖實現的圖6

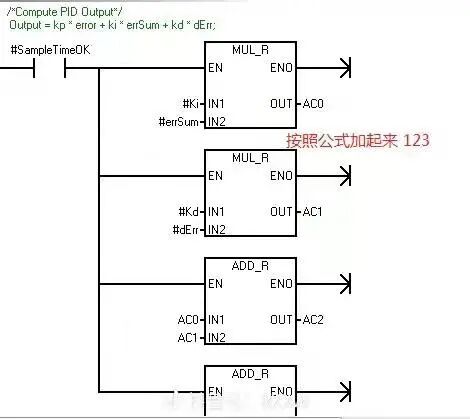

PID控制算法如何通過C語言和梯形圖實現的圖7

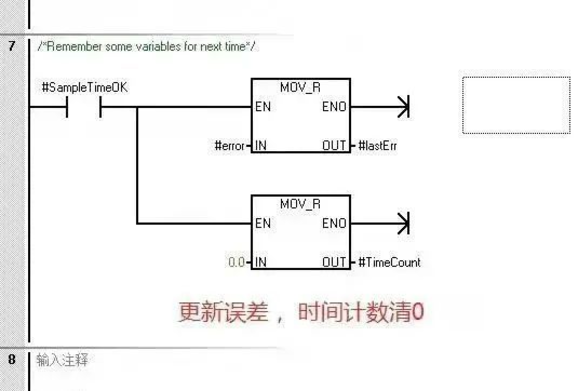

PID控制算法如何通過C語言和梯形圖實現的圖8
