臨時用電安全生產及常見問題分析，6個方面給你逐一分析！
2022年4月28日 17:22瀏覽：2747 收藏：1
目的
—為了貫徹國家安全生產的法律法規，保障施工現場用電安全，防止觸電和電氣火災事故發生！
適用范圍
—新建、改建和擴建的工業與民用建筑和市政基礎設施建設工程，電源(220\380V)中心點直接接地的施工現場！
引用標準
—1、施工現場臨時用電安全技術規范（JGJ46-2005）
2、建筑施工安全檢查標準 （JGJ59-2011）
施工現場臨時用電設備在
5臺及以上
或
設備總容量在50kW及以上
者，應編制用電組織設計。

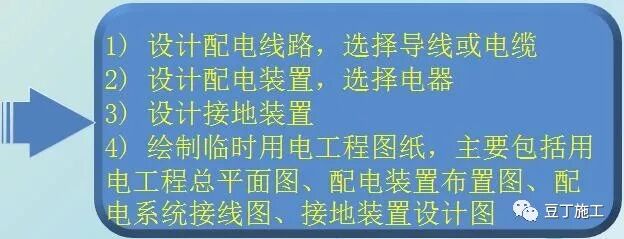

2、確定電源進線、變電所或配電室、配電裝置、用電設備位置及線路走向
臨時用電工程圖紙應單獨繪制，臨時用電工程應按圖施工。
臨時用電組織設計及變更時，必須履行“編制、審核、批準”程序，
由電氣工程技術人員組織編制，經相關部門審核及具有法人資格企業的技術負責人批準后實施，變更用電組織設計時應補充有關圖紙資料。

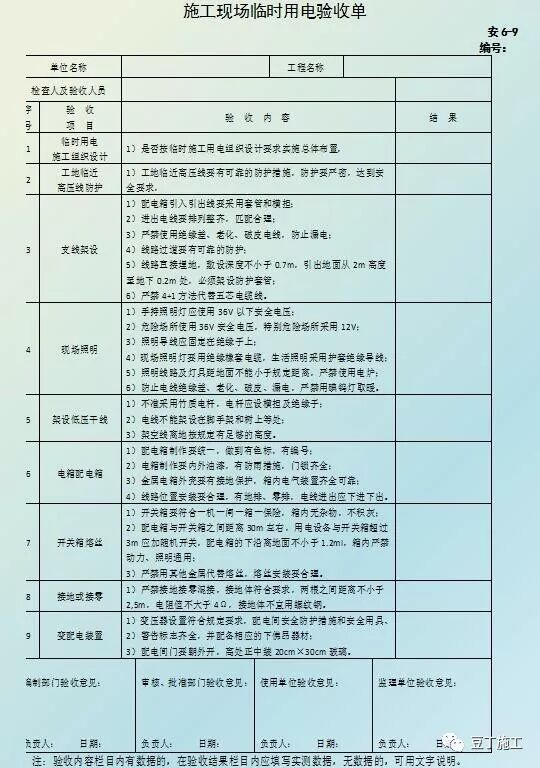

臨時用電工程必須經編制、審核、批準部門和使用單位共同驗收，合格后方可投入使用。
施工現場臨時用電必須建立安全技術檔案，并應包括下列內容：
6、
接地電阻、絕緣電阻和漏電保護器漏電動作參數測定記錄表
安全技術檔案應由主管該現場的電氣技術人員負責建立與管理。其中“電工安裝、巡檢、維修、拆除工作記錄”可指定電工代管，由項目經理審核認可，并應在臨時用電工程拆除后統一歸檔。

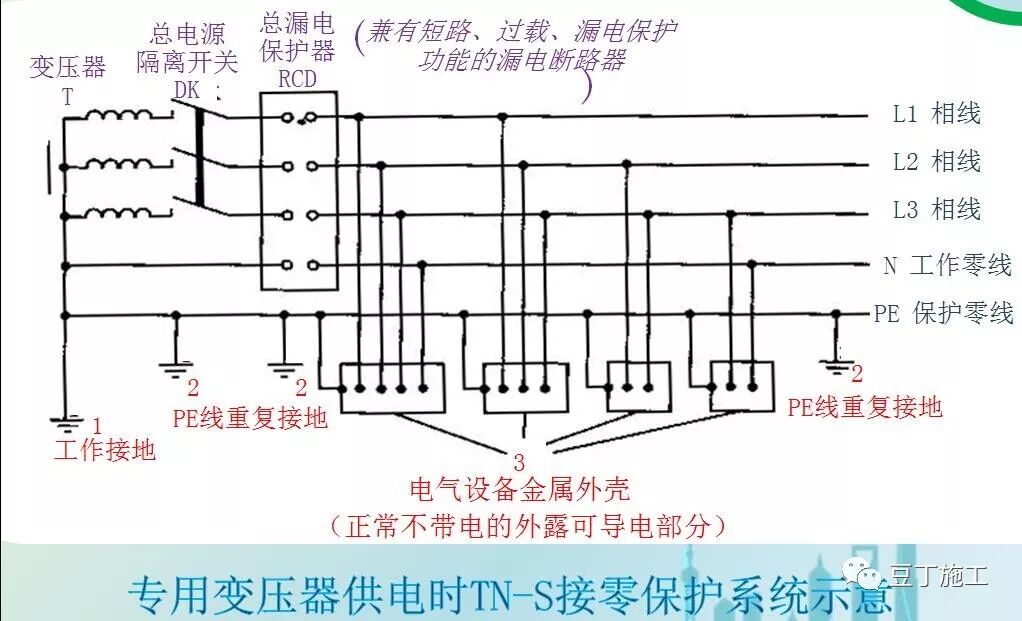

在施工現場采用專用變壓器的供電的系統中，
必須采用TN－S接零保護系統，

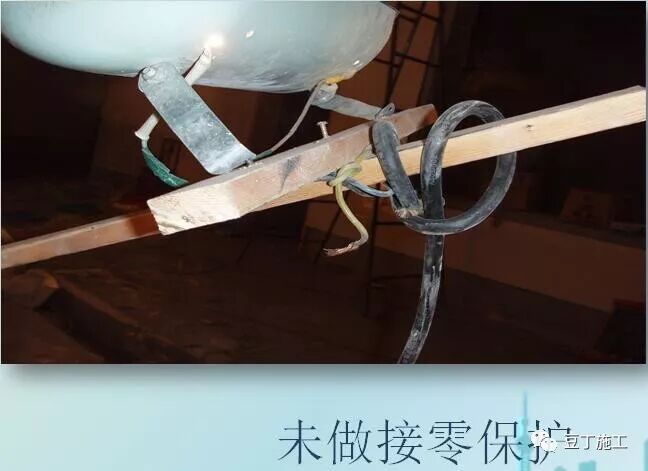

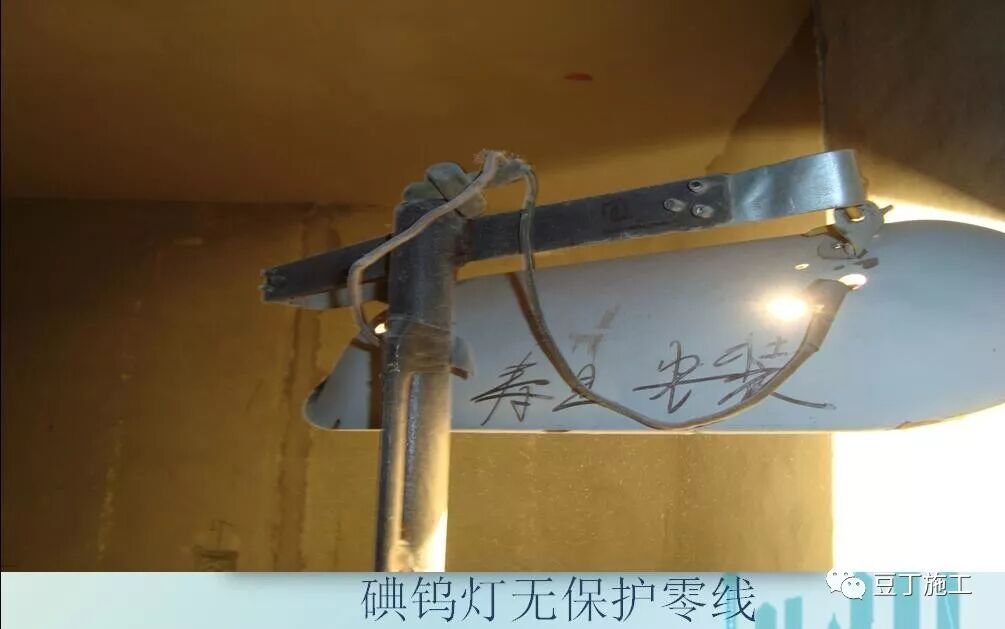

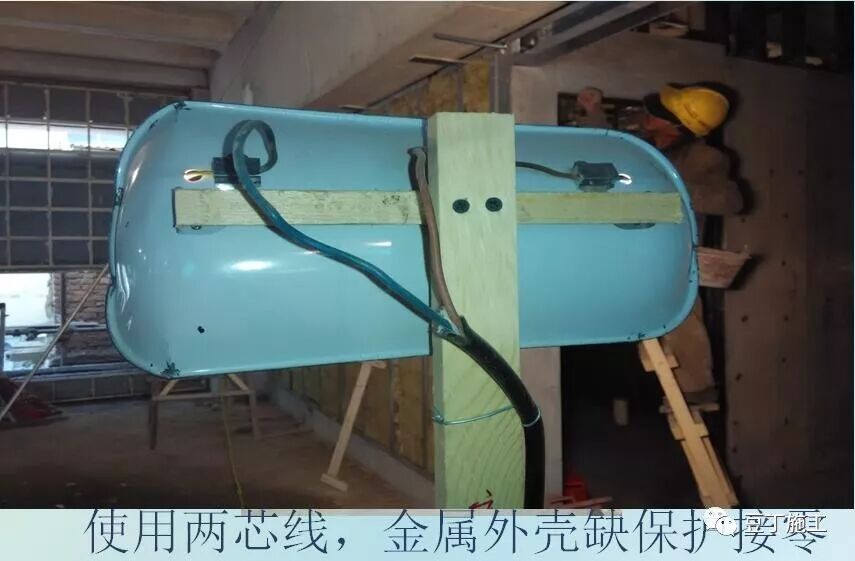

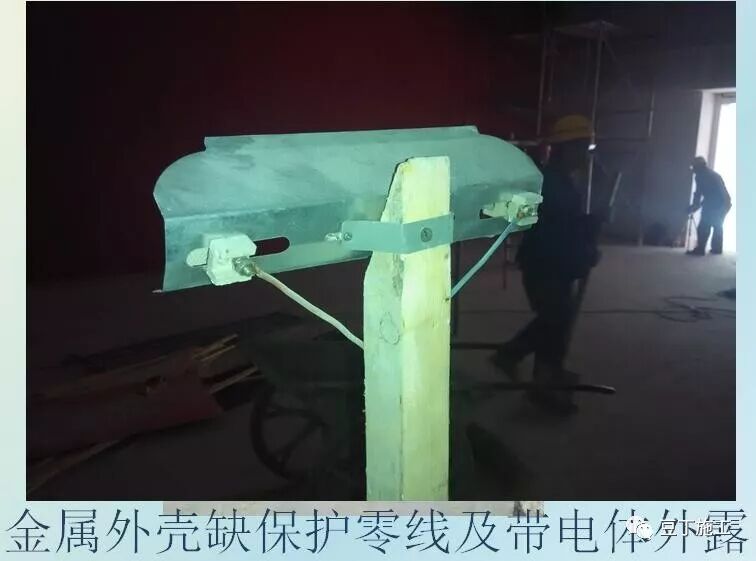

電氣設備的金屬外殼必須與保護零線連接。
保護零線應由工作接地線、配電室（總配電箱）電源側零線或總漏電保護器電源側零線處引出。
當施工現場與外電線路共用同一供電系統時，電氣設備的接地、接零保護應與原系統保持一致。不得一部分設備做保護接零，另一部分設備做保護接地。

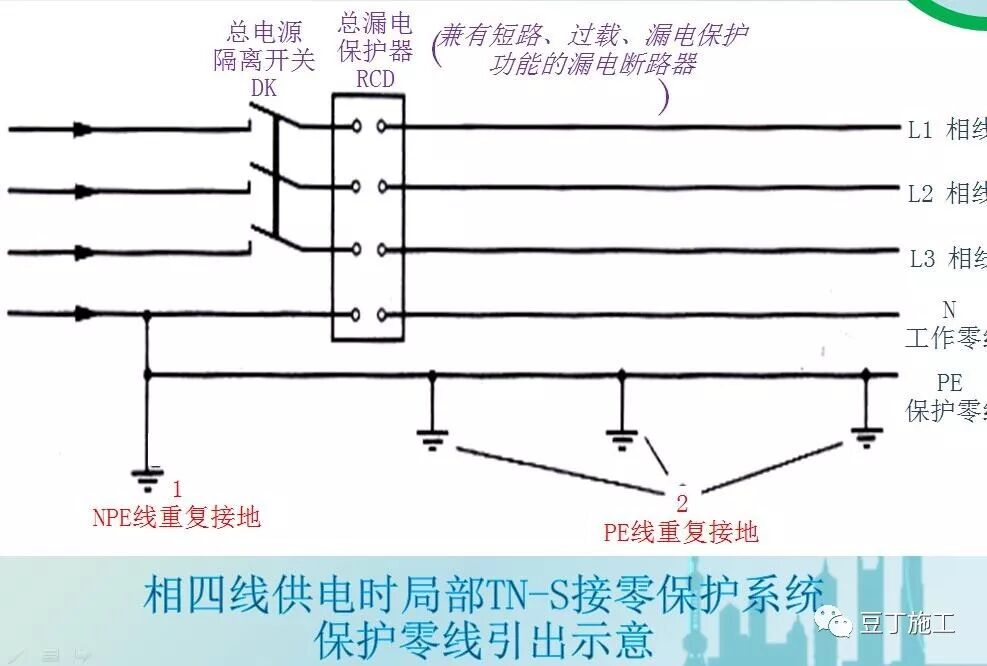

采用TN系統做保護接零時，工作零線（N線）必須通過漏電保護器，保護零線（PE線）必須由電源進線零線重復接地處或總漏電保護器電源側零線處，引出形成局部TN－S接零保護系統。
配電裝置和電動機械相連接的PE線應為截面不小于 2.5mm2的絕緣多股銅線。
手持式電動工具的PE線應為截面不小于2.5mm2的絕緣多股銅線。
TN-S系統中保護零線除必須在配電室或總配電箱處做重復接地外，
還必須在配電系統的中間處和末端處做重復接地。
TN-S系統中，保護零線每一處重復接地裝置的接地電阻值不應大于10Ω。在工作接地電阻值允許達到10Ω的電力系統中，所有重復接地的等效電阻值不應大于10Ω。
在TN-S系統中，嚴禁將單獨敷設的工作零線（Ｎ）再做重復接地。

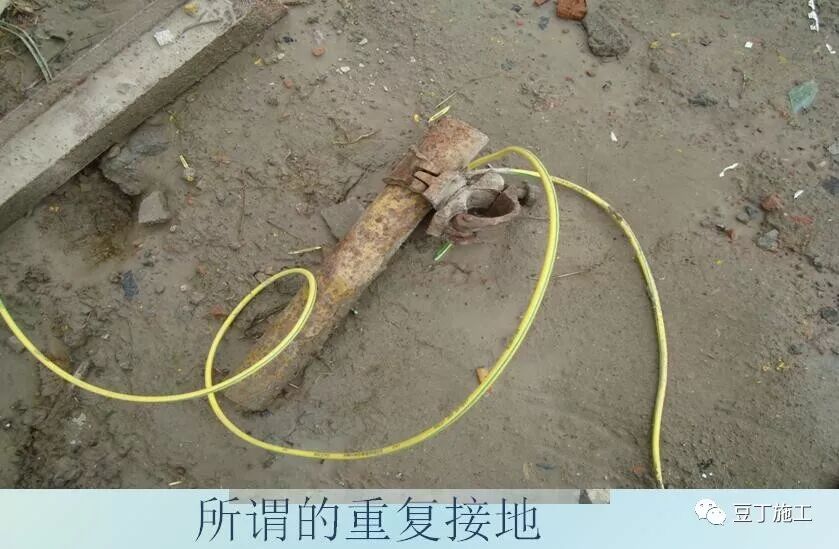

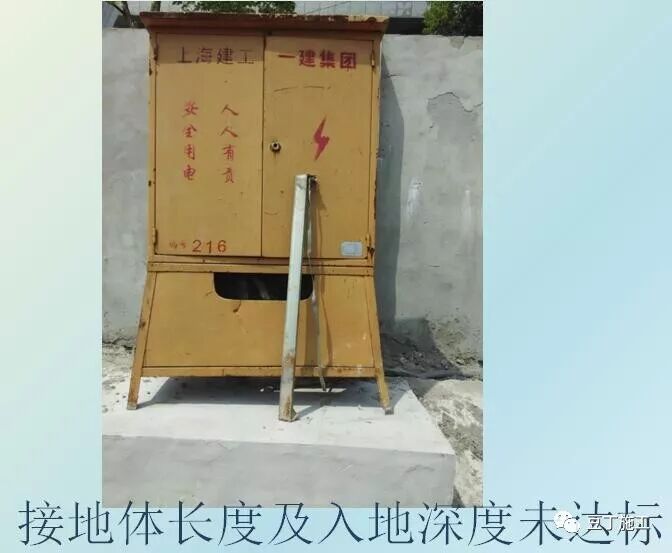

每一接地裝置的接地線應采用2根及以上導體，在不同點（≥3M）與接地體做電氣連接。

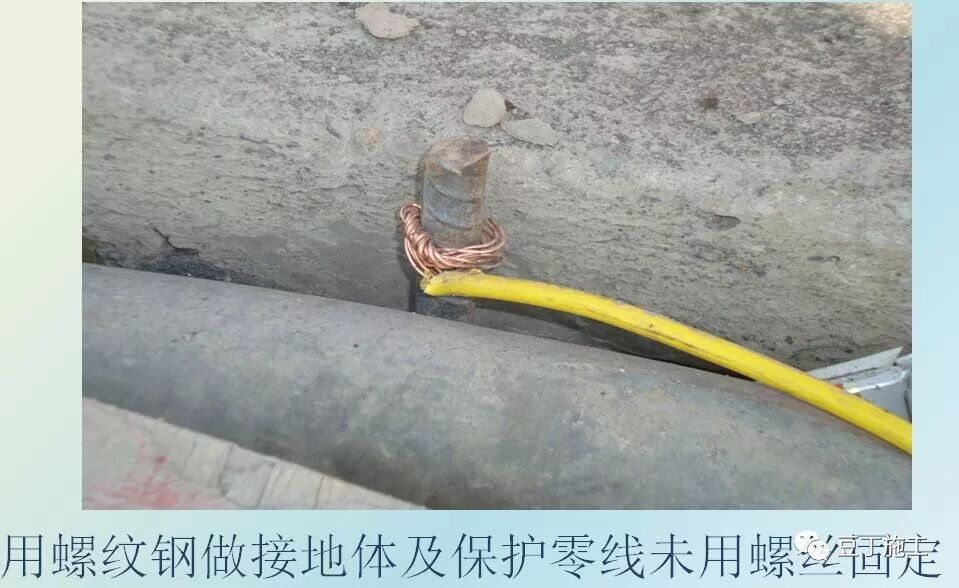

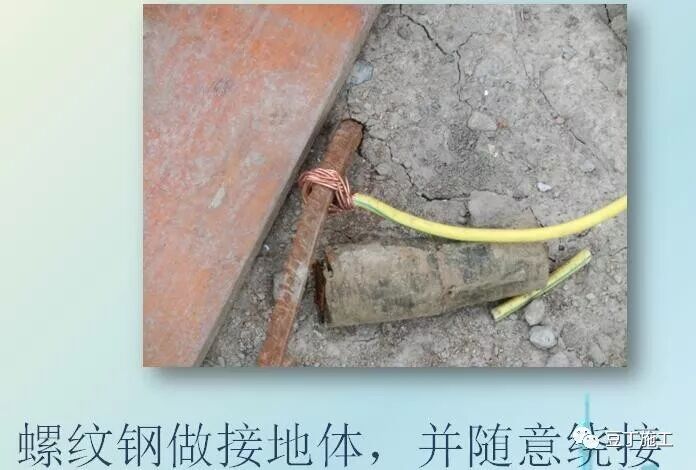

不得采用鋁導體做接地體或地下接地線。垂直接地體宜采用角鋼、鋼管或光面圓鋼，不得采用螺紋鋼。
接地可利用自然接地體，但應保證其電氣連接和熱穩定。
做防雷接地機械上的電氣設備，所連接的PE線必須同時做重復接地，同一臺機械電氣設備的重復接地和機械的防雷接地可共用同一接地體，但接地電阻應符合重復接地電阻值的要求。
·電桿埋設深度宜為桿長的1/10加0.6m，回填土應分層夯實。在松軟土質處宜加大埋入深度或采用卡盤等加固。

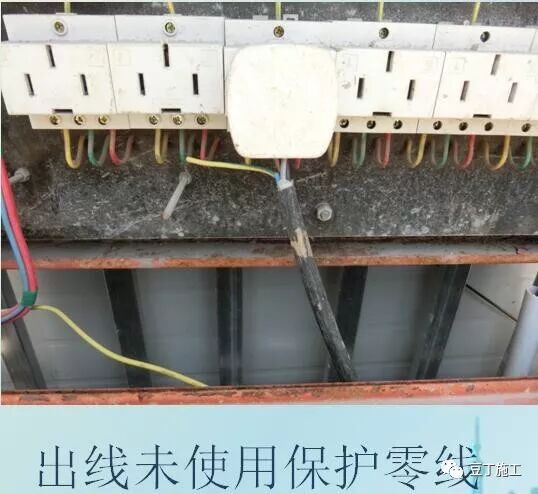

·電纜線必須采取五芯電纜，綠∕黃雙色線必須用作PE線。

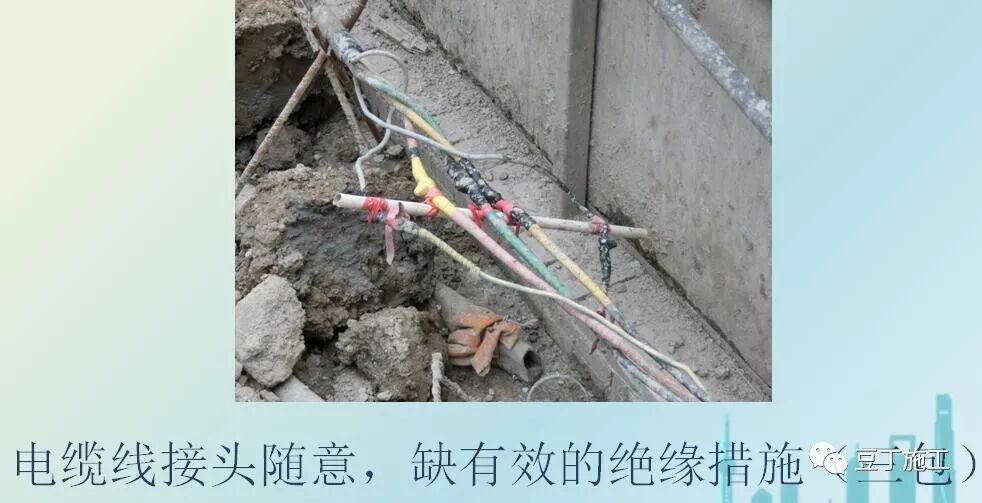

·埋地電纜應選擇防水、防腐型的電纜，埋地深度≥0.7M，上部并覆蓋硬質保護層。

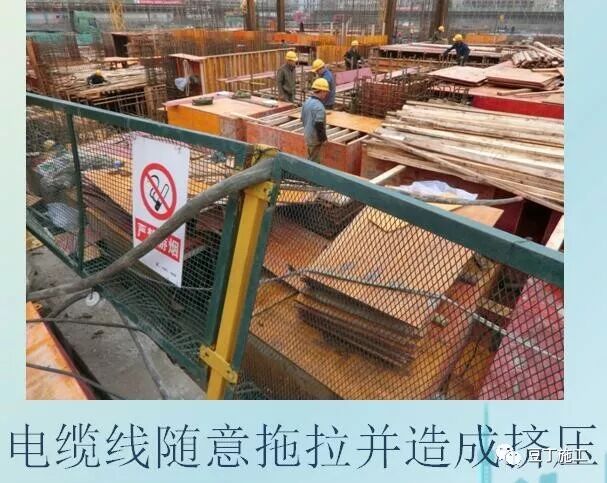

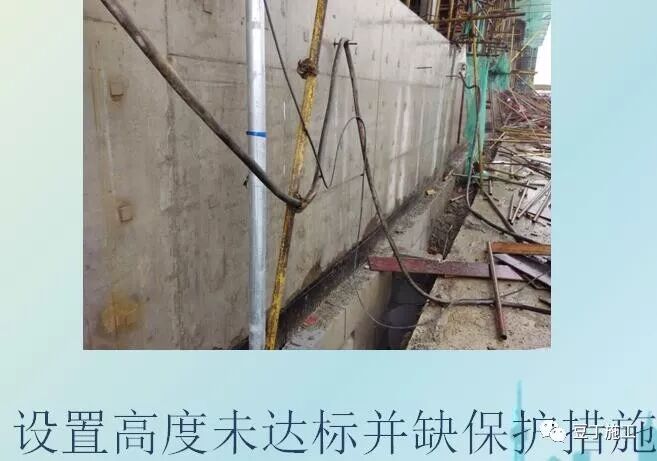

架空電纜應沿電桿、支架或墻壁敷設，并采用絕緣子固定，綁扎線必須采用絕緣線，固定點間距應保證電纜能承受自重所帶來的荷載，敷設高度應符合相應規范架空線路敷設高度的要求，
沿墻壁敷設時最大弧垂距地不得小于2.0m。
·裝飾裝修工程或其他特殊階段，應補充編制單項施工用電方案。電源線可沿墻角、地面敷設，但應采取防機械損傷和電火措施。
·電纜線路必須有短路保護和過載保護，短路保護和過載保護電器與電纜的選配應符合要求。

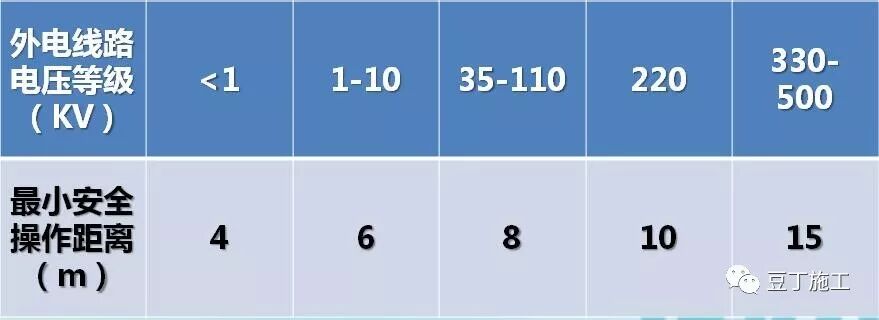

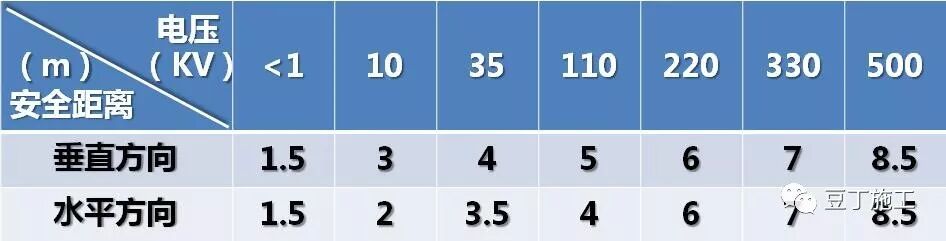

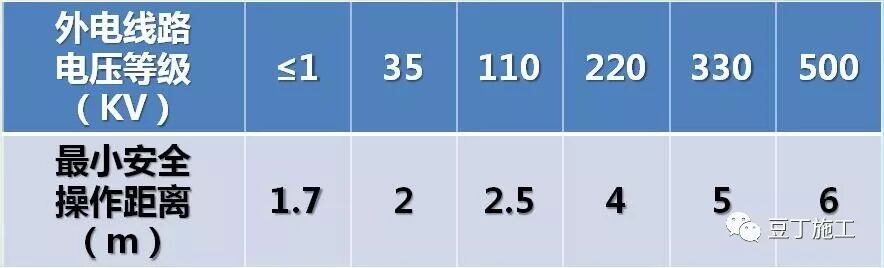

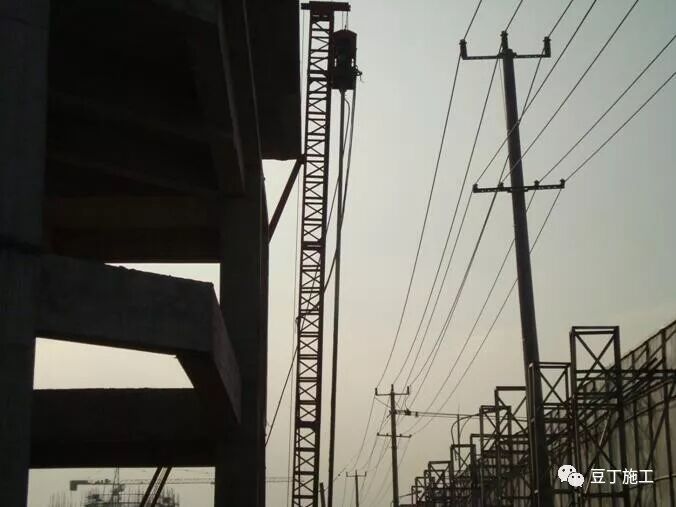

在建工程（含腳手架）的周邊與外電架空線路的邊線之間的最小安全操作距離。

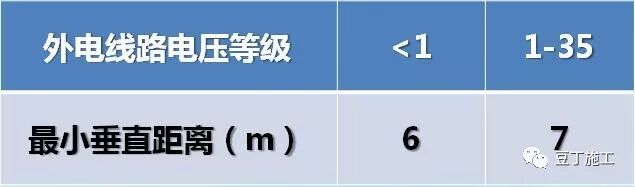

施工現場的機動車道與外電架空線路交叉時的最小垂直距離
當以上規定的防護措施無法實現時，必須與有關部門協商，采取停電、遷移外電線路或改變工程位置等措施，未采取上述措施的嚴禁施工。

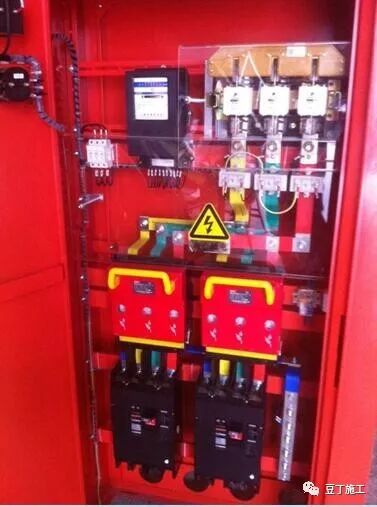

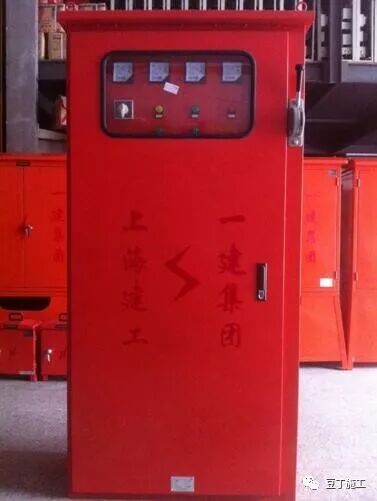

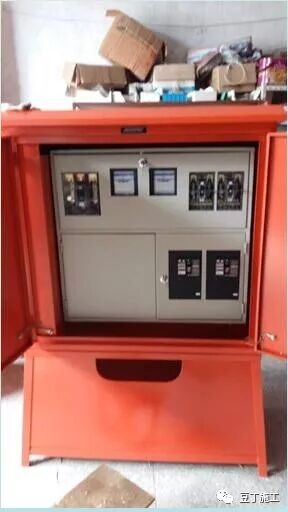

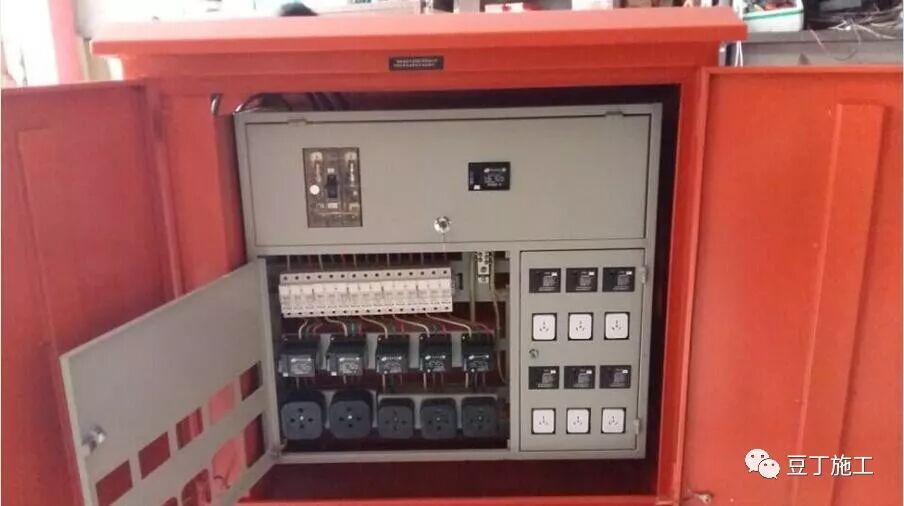

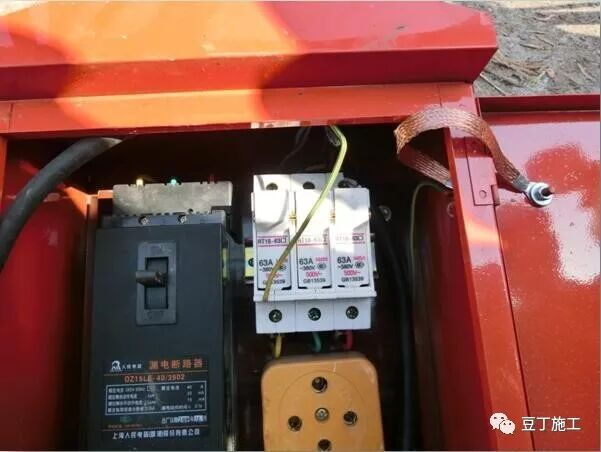

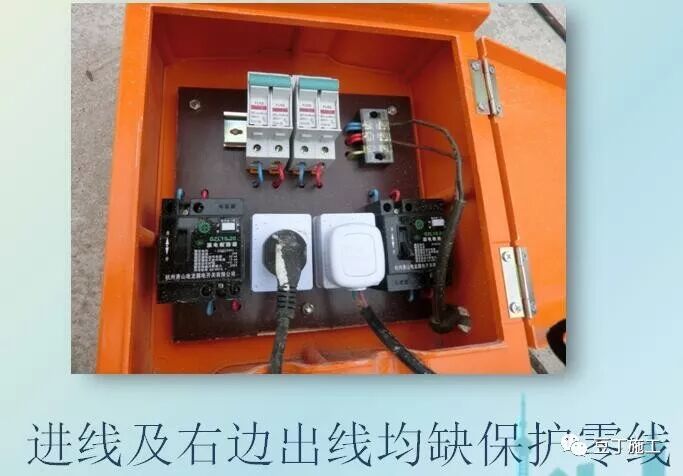

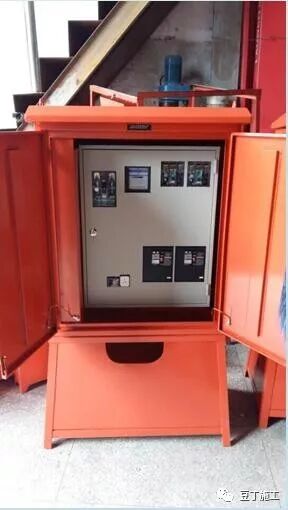

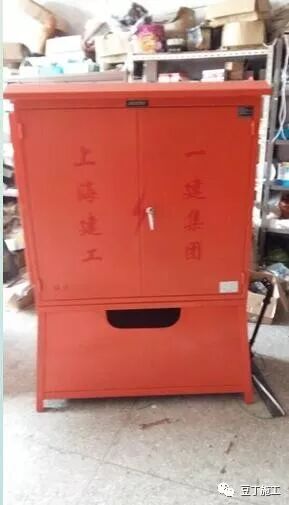

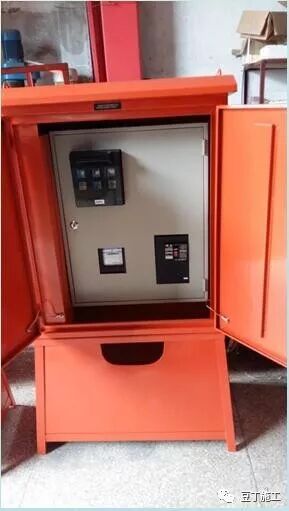

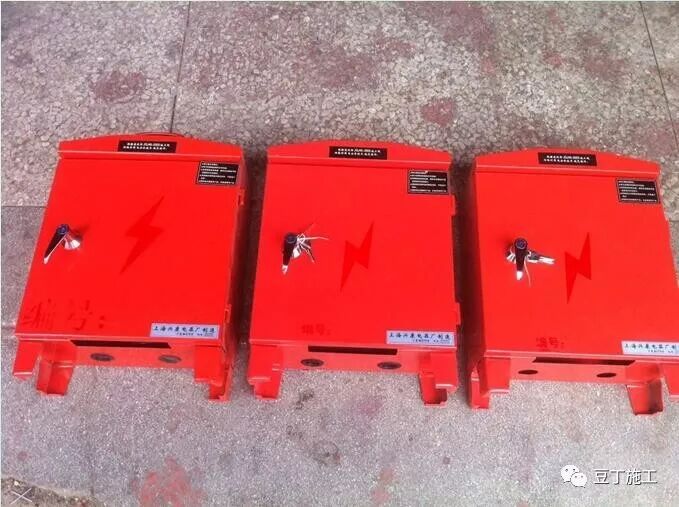

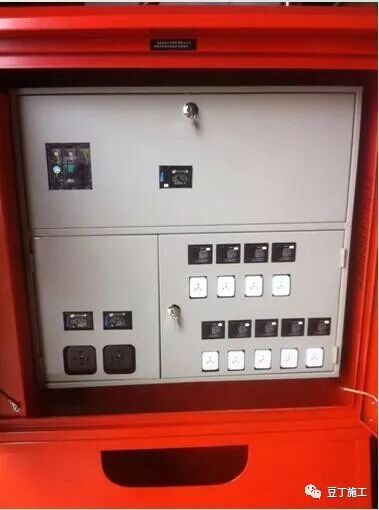

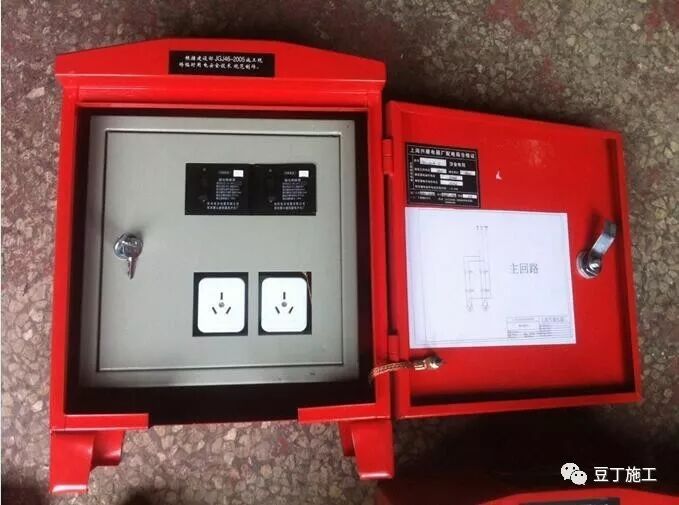

·配電箱的電器安裝板上必須分設N線端子板和PE線端子板。N線端子板必須與金屬電器安裝板絕緣；PE線端子板必須與金屬電器安裝板做電氣連接。
·進出線中的N線必須通過N線端子板連接；PE線必須通過PE線端子板連接

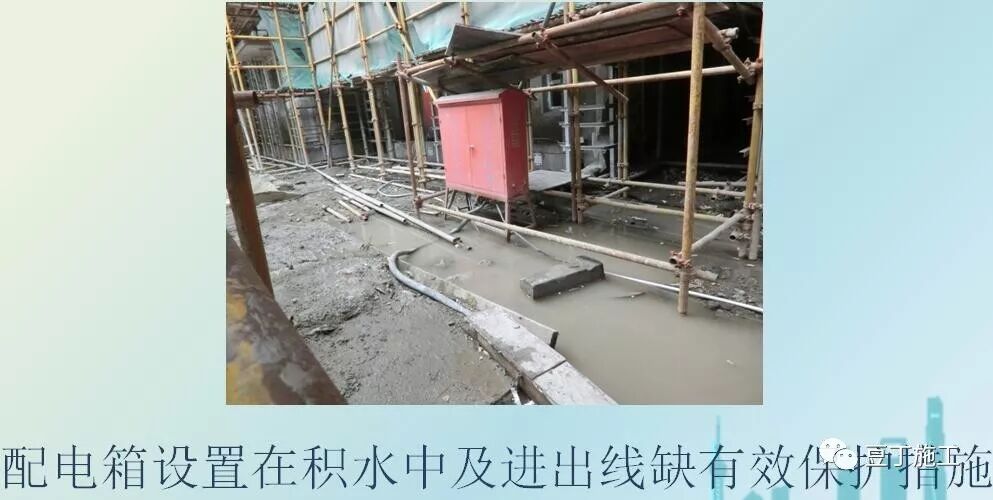

·配電箱、開關箱中導線的進線口和出線口應設在箱體的下底面。
·

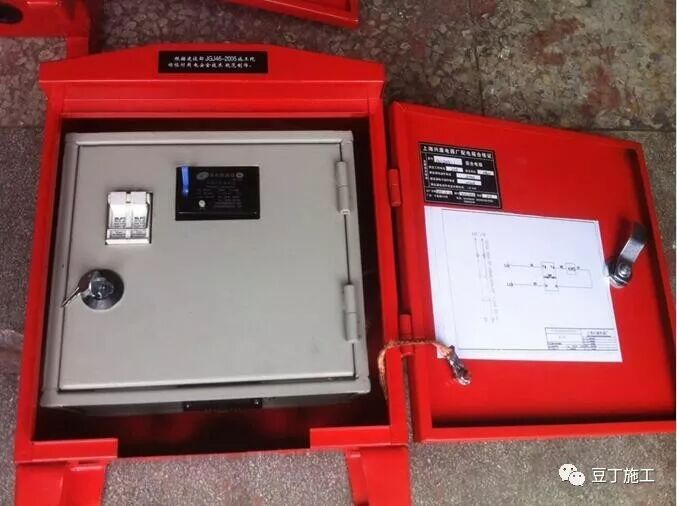

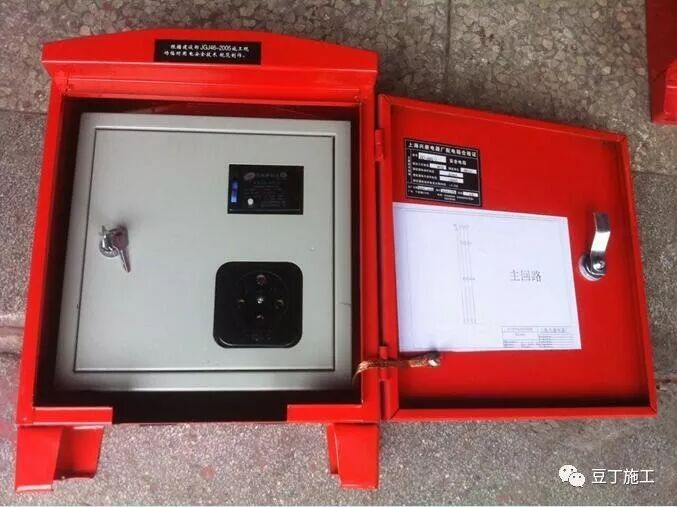

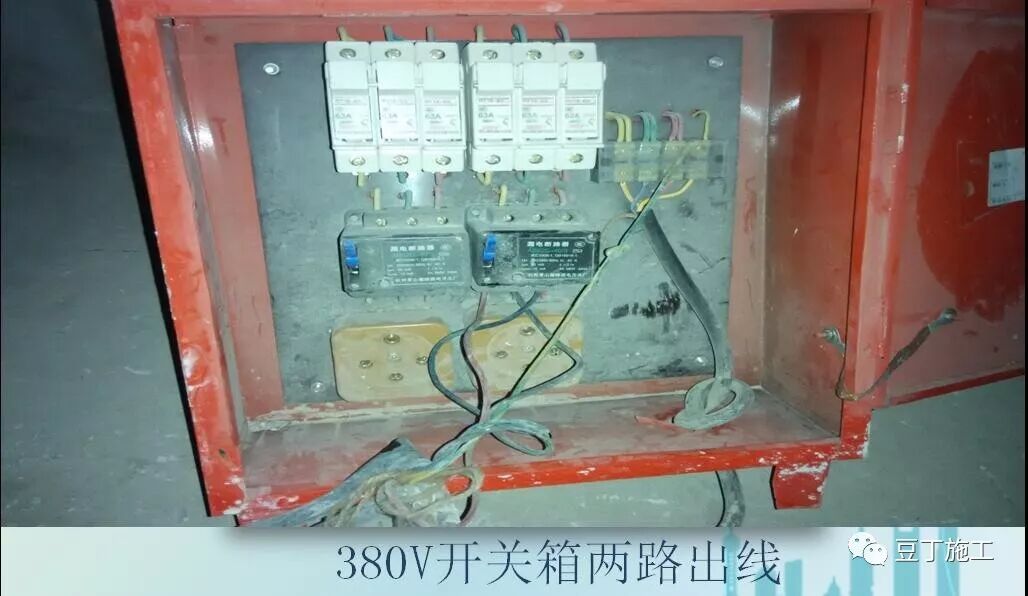

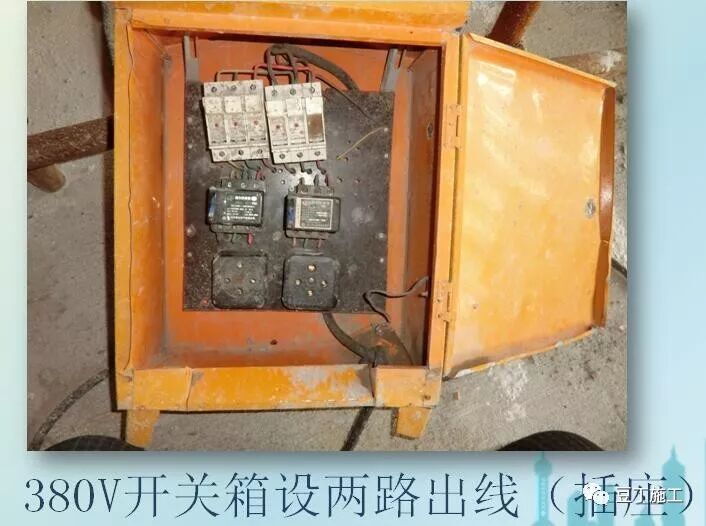

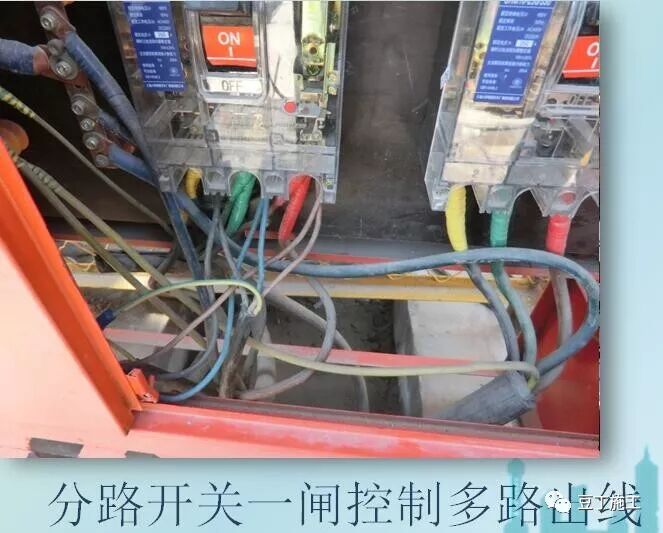

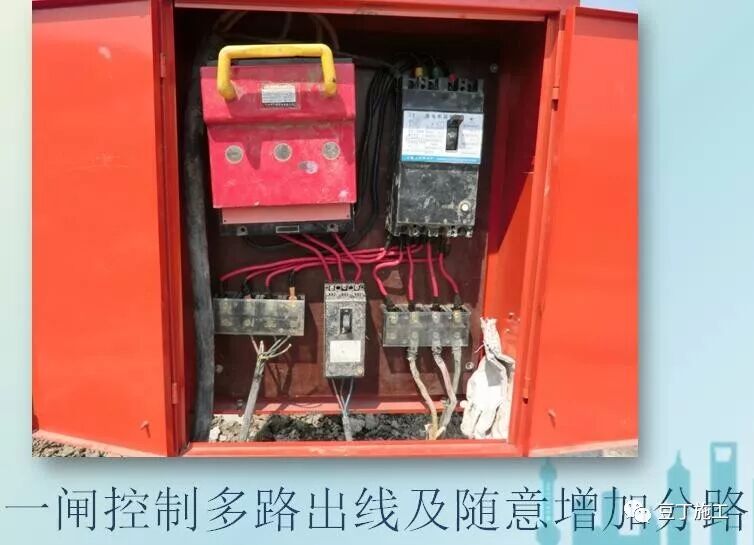

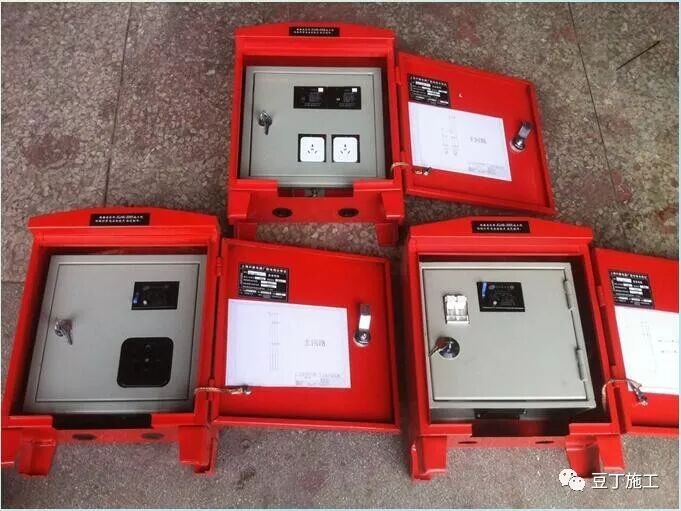

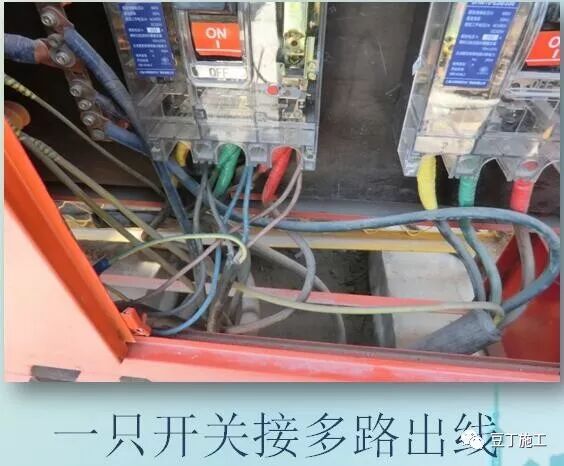

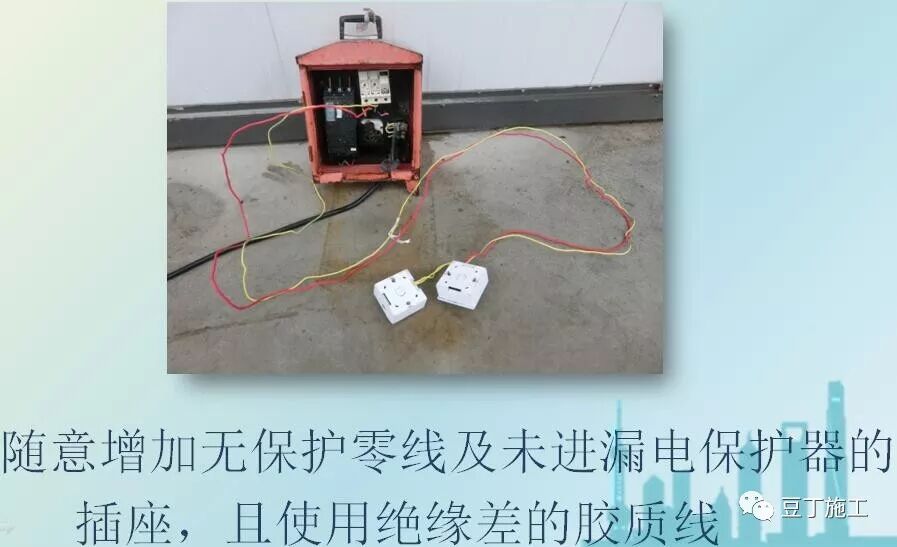

每臺用電設備必須有各自專用的開關箱，嚴禁用同一個開關箱控制2臺及2臺以上用電設備（含插座）。

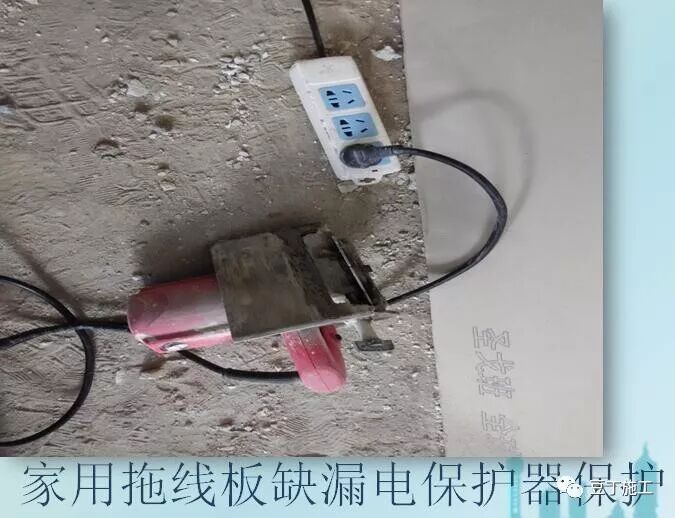

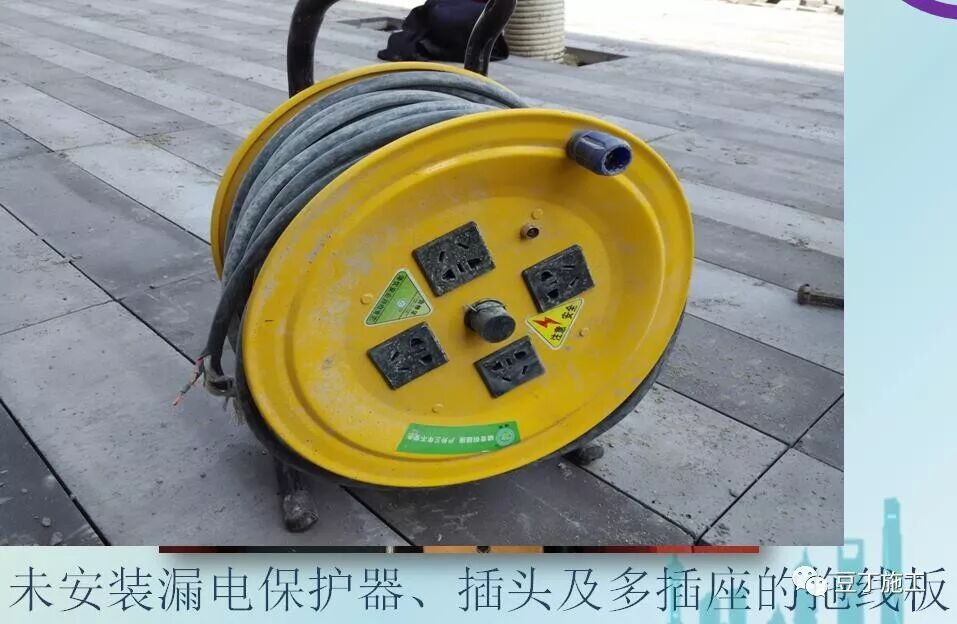

·開關箱中漏電保護器的額定漏電動作電流不應大于30MA，額定漏電動作時間不應大于0.1s。
·
使用于潮濕或有腐蝕介質場所的的漏電保護器的額定漏電動作電流不應大于15MA，額定漏電動作時間不應大于0.1s。
·開關箱中各種開關電器的額定值和動作整定值應與其控制用電設備的額定值和特性相適應。通用電動機開關箱中電器的規格可按本規范選配。

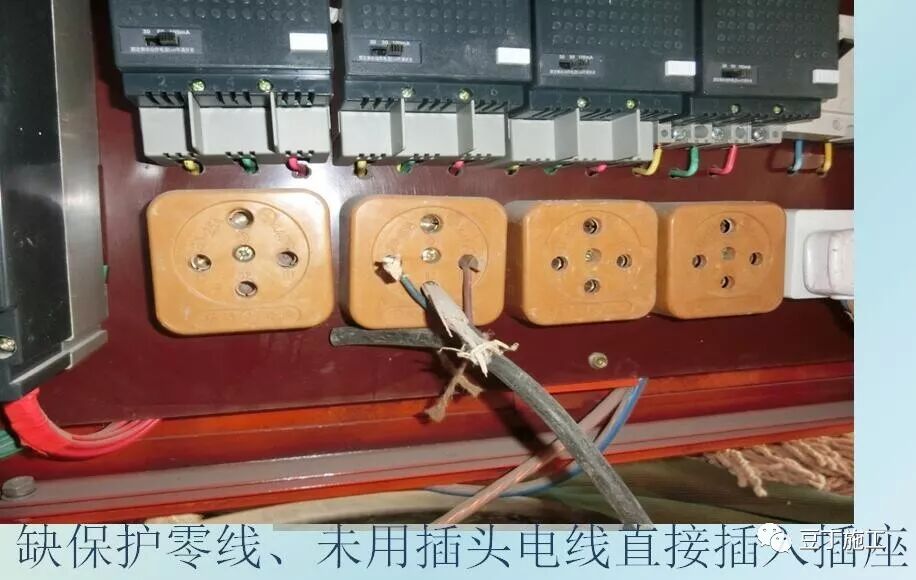

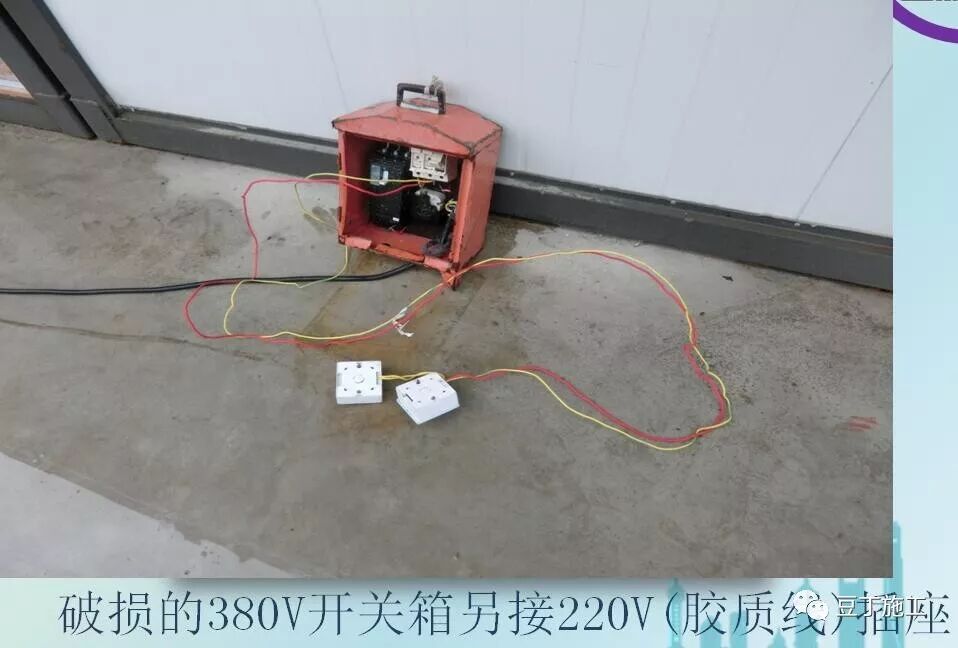

·配電箱、開關箱的電源進線端嚴禁采用插頭和插座做活動連接。

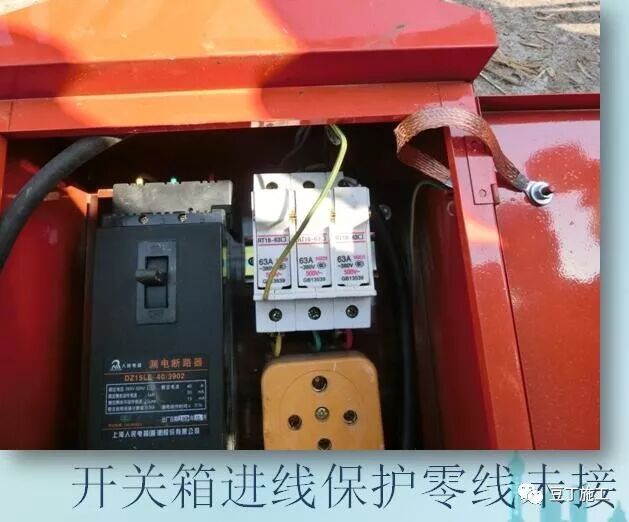

PE線上嚴禁裝設開關或熔斷器嚴禁通過工作電流，且嚴禁斷線
·相線L1（A）、L2（B）、L3（C）相序的絕緣顏色依次為黃、綠、紅色；
·隧道、人防工程、高溫、有導電灰塵、比較潮濕或燈具高度低于2.5M等場所的照明電源電壓不得大于36V。
·特別潮濕場所、導電良好的地面等，電源電壓不得大于12V。

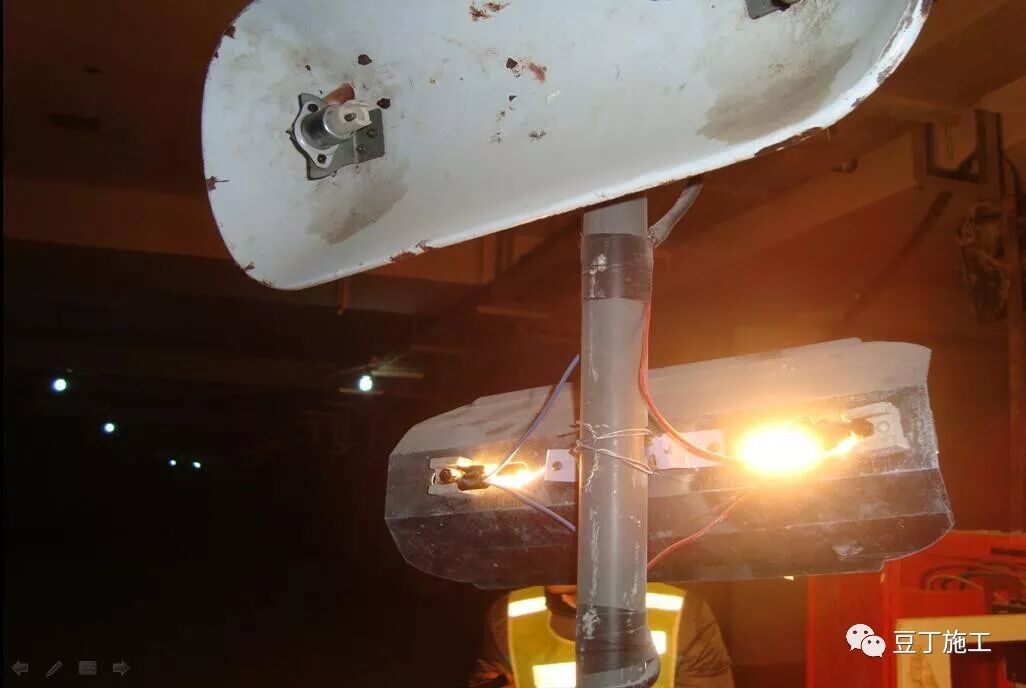

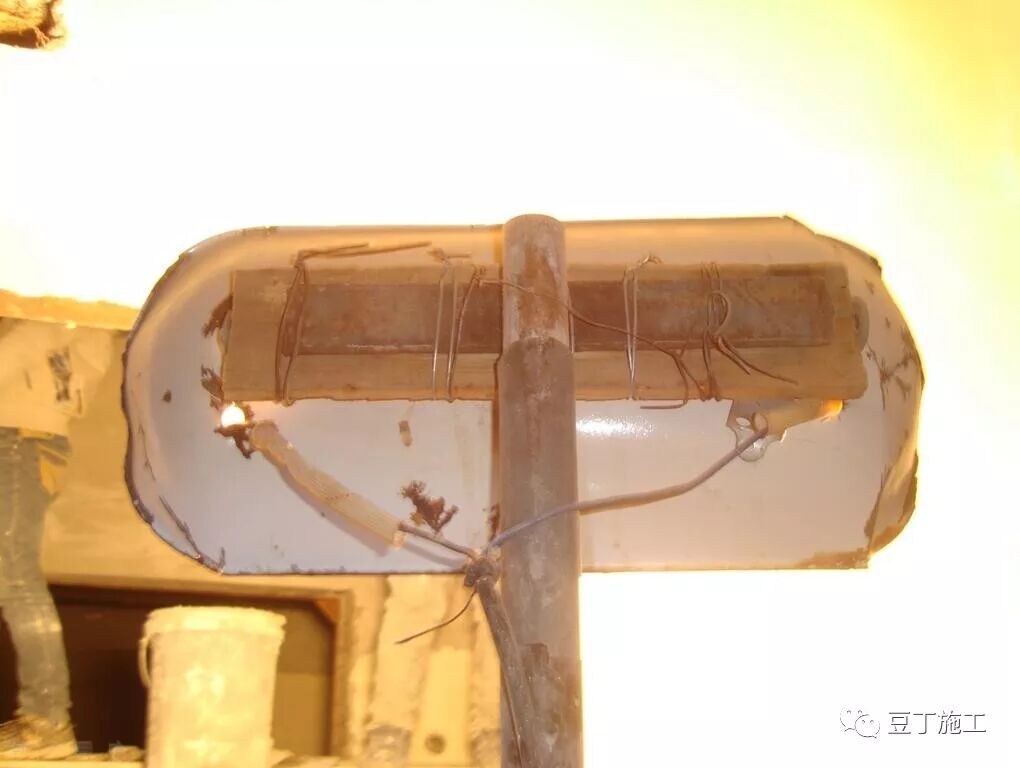

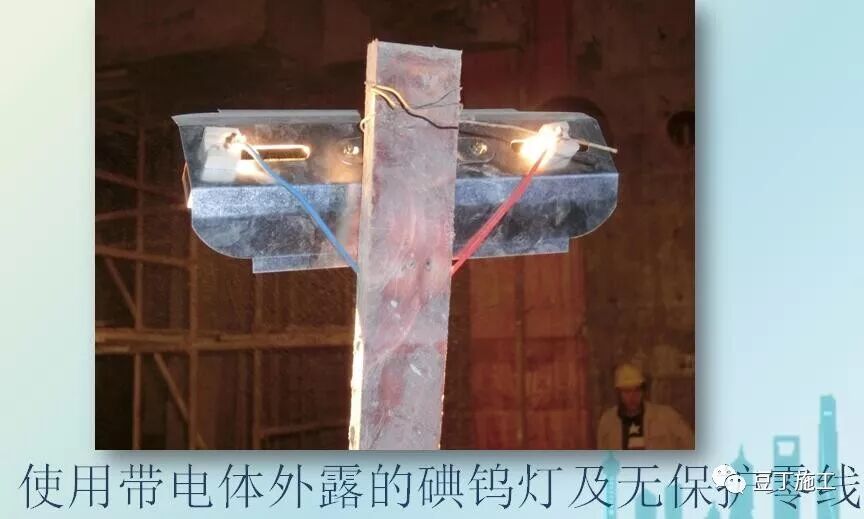

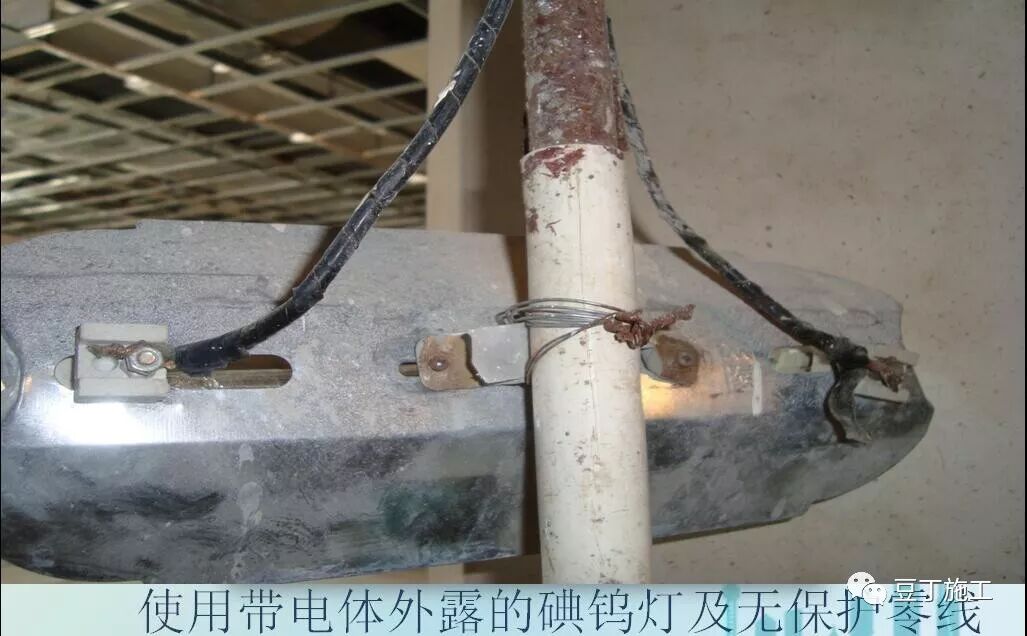

·照明燈具與易燃物距離不得小于300mm，聚光燈、碘鎢燈等高熱燈具與易燃物距離不得小于500mm。

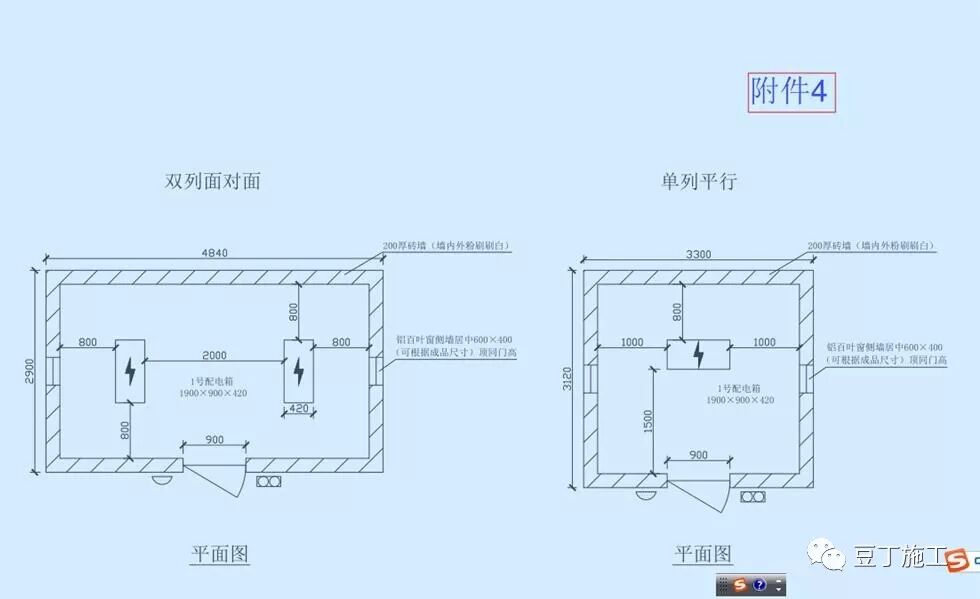

·配電室的建筑物和構筑物的材料等級不得低于A級（不燃材料），并配置砂箱和可用于撲滅電氣火災的滅火器；
·配電柜或配電線路停電維修時，應掛接地線，并應配備“禁止合閘、有人工作”停電標志牌（二塊）。停送電必須由專人負責。
