下面補全LED顯示屏安裝大樣圖，CAD格式

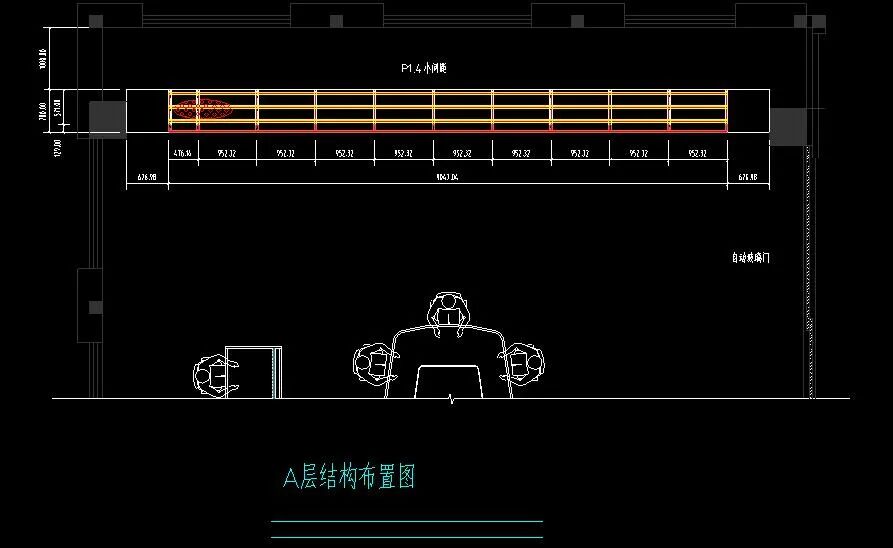

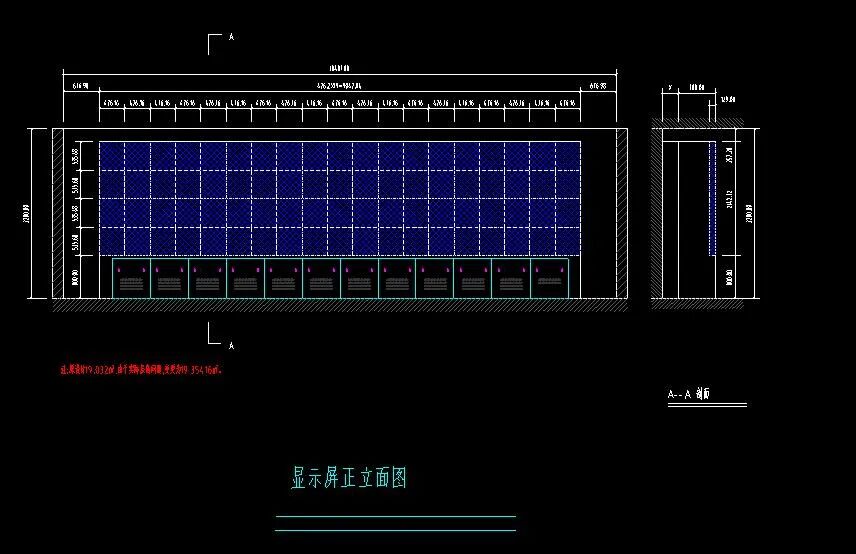

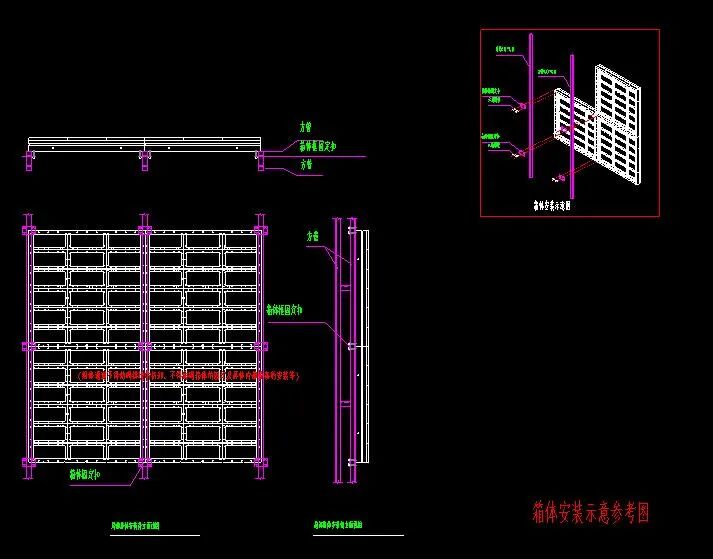

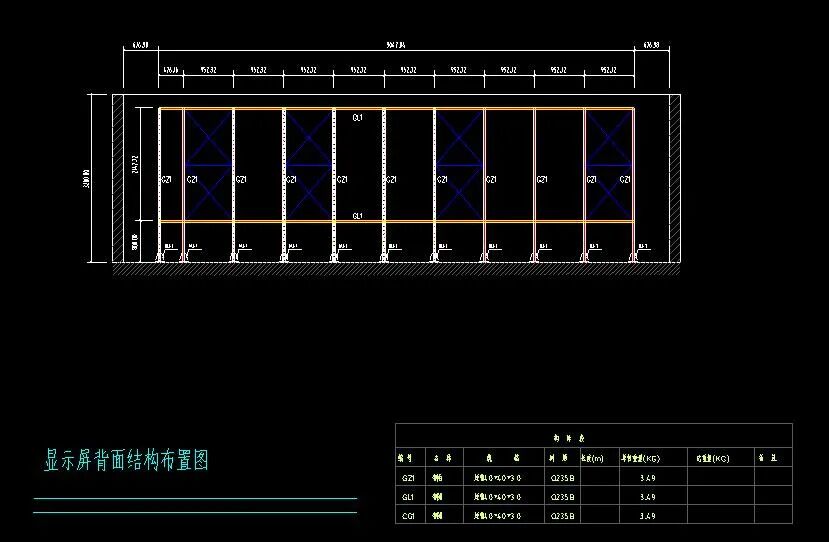

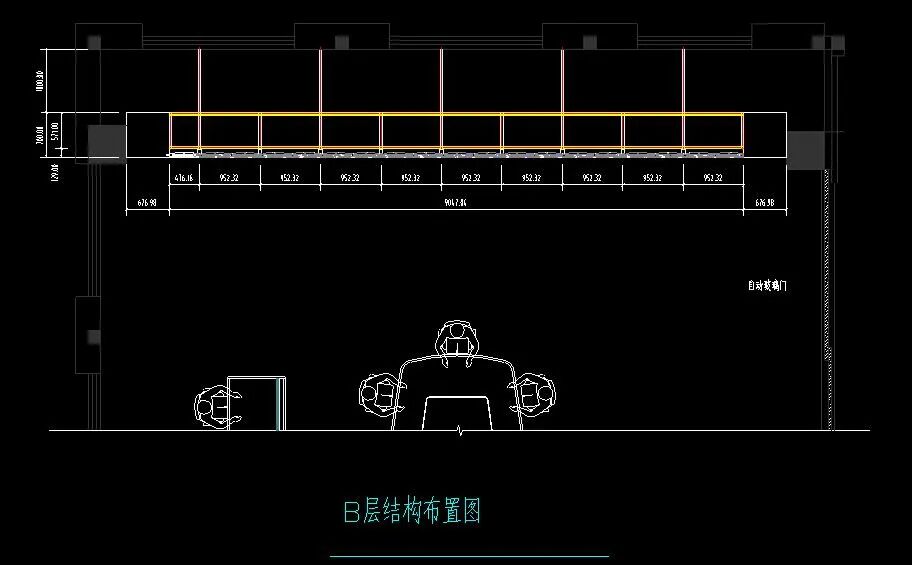

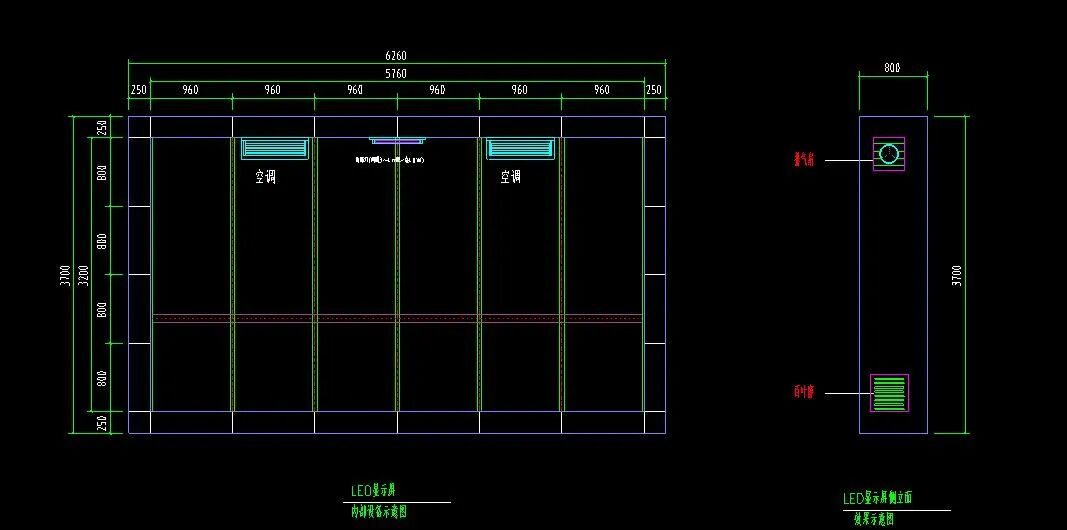

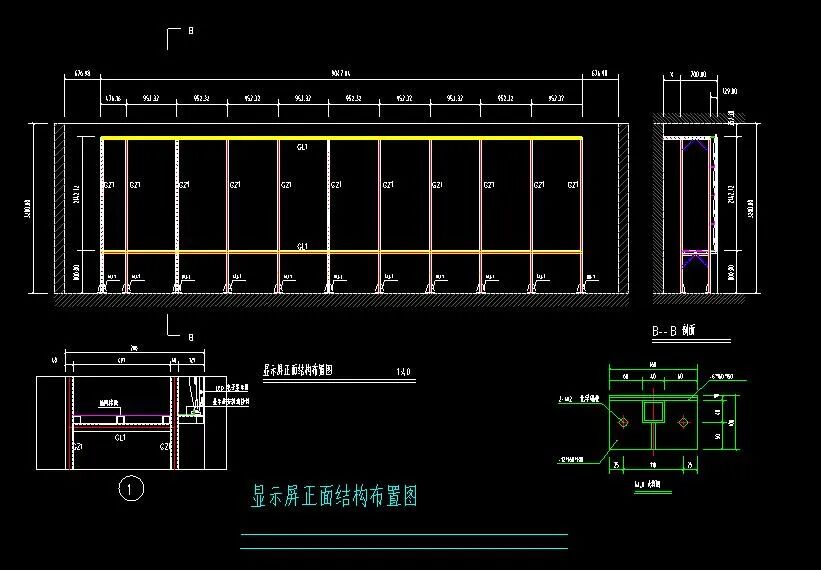

1、首先是室內LED小間距

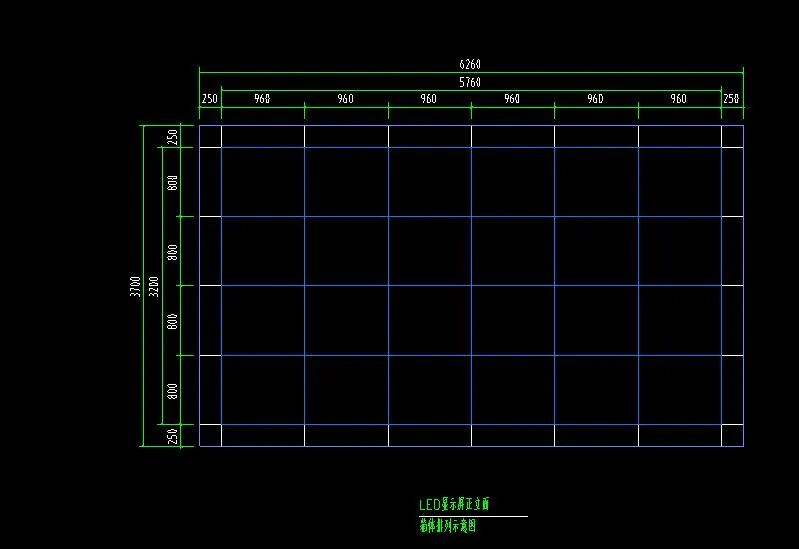

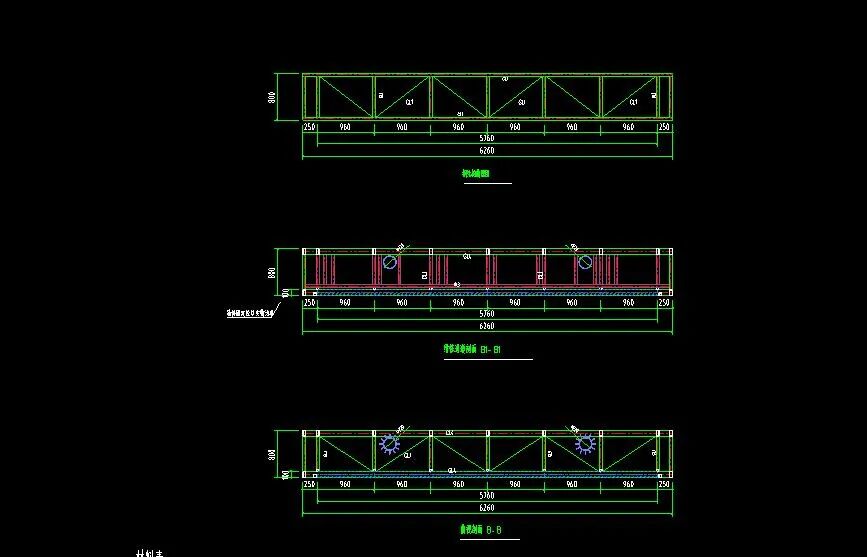

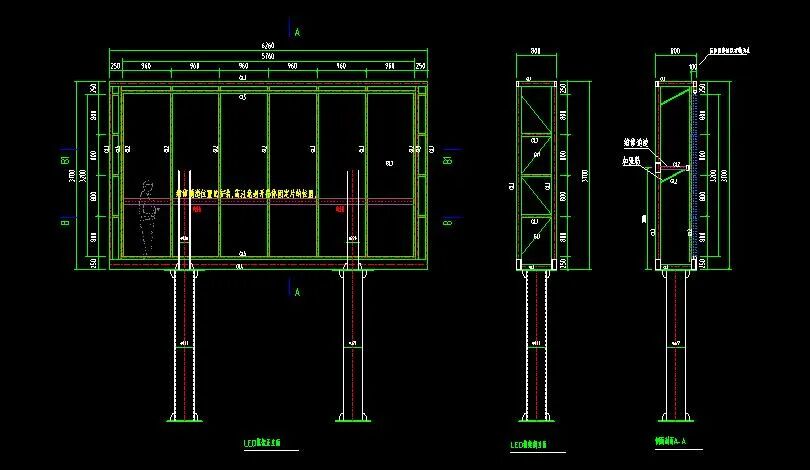

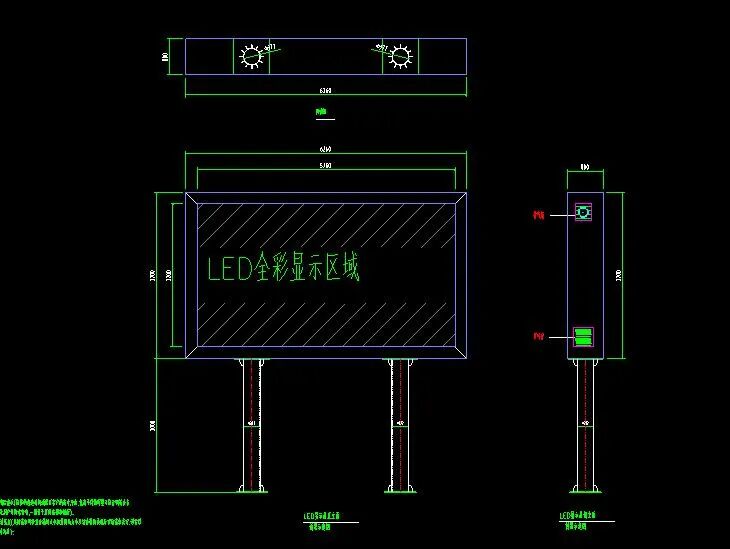

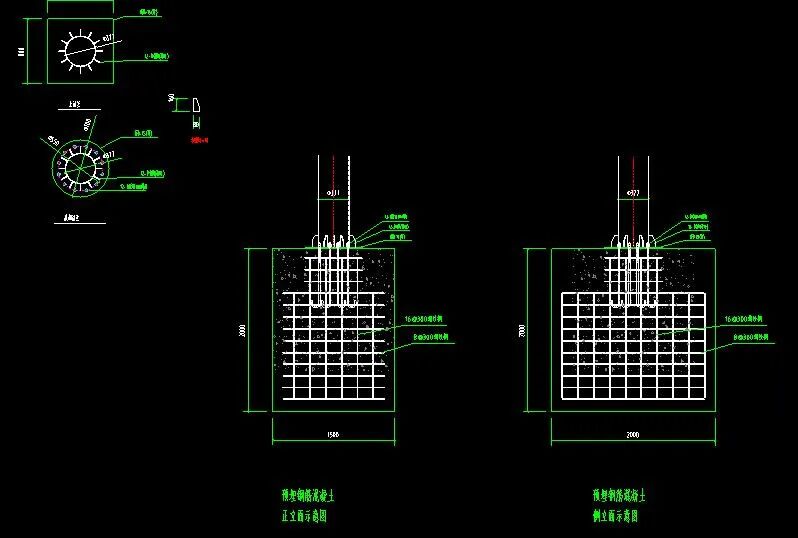

2、其次是室外LED小間距

 1    對進場材料應進行材質、規格、力學性能的檢驗。分類堆放。對變形材料應予矯正。

 2    所有定位尺寸、鋼構件須根據現場實測放樣,調整后確定.放樣下料應根據工藝要預放 焊接收縮余量及切割加工余量。鋼梁連接座尺寸需根據現場情況與設計協商后確定.

3    戶外廣告結構鋼結構件的制作，應按《鋼結構工程施工質量驗收規范》《鋼結構制作工藝規程》《建筑鋼結構焊接規程》《鋼結構工程質量檢驗評定標準》要求。

4    所有構件在制作中應力求尺寸及孔洞位置的準確性,安裝前應對構件全面檢查（數量、長度、垂直度安裝接頭處尺寸、孔位孔徑）,發現缺陷立即補正，對運輸中產生的變形進行矯正。以利于現場的安裝與焊接。設計中凡是未注明的焊縫均為滿焊,焊縫高度均不小于4~6mm.

5     對定位軸線，基礎中心線，基礎標高，錨栓位置進行檢查復核，錨栓螺紋有無損壞，檢查復核無誤后方可安裝。

6     結構吊裝就位后，應及時將支撐構件予以安裝，保證結構的穩定。

 7     所有上部結構的吊裝，必須在下部結構就位、校正、形成穩定空間體系后才能進行。

8     戶外廣告結構的鋼結構構件焊接應符合《鋼結構工程施工質量驗收規范》的要求。焊縫質量的檢驗等級：焊縫等級對接焊為二級，其它為三級。
