某PHEV車型EMC試驗方法、超標分析與解決
2022年4月26日 10:35瀏覽：2745 評論：1 收藏：2
【摘要】應對EMC 國家標準GB／T 18387—2017 和GB 34660—2017，具體針對某款混合動力汽車電磁兼容超標問題進行分析，通過排除法和對比法，對超標零部件進行具體定位，并提出相關EMC 的解決方案，使整車試驗通過國標測試，滿足開發要求。
隨著新能源汽車的快速發展， 汽車電子電器的部件越來越多， 汽車EMC問題日益突出。在純電動汽車和混合動力汽車中均有高壓部件， 其在工作運行中會產生強大的電磁波， 電磁輻射會干擾車輛上CAN通信的正常運行， 直接關系到車輛的安全性能。本文針對東風某PHEV車型EMC摸底試驗時超標的問題， 對混合動力車型電磁兼容試驗方法、問題定位、整改
措
施
制
定
等
進行分析
及
討
論
。
EMC試驗標準及試驗方法
2.1 國內汽車整車EMC標準
EMC試驗由電磁騷擾EMI （Electromagnetic Interference）和電磁敏感性EMS （Electromagnetic Susceptibility） 兩部分組成。EMI是不對該環境中任何事物構成不能承受的電磁干擾信號， 即設備或系統的干擾水平必須保持在合理的水
平；EMS是設備或系統在一定電磁環境中能正常工作， 即設備或系統需要具備一定的抗干擾能力。

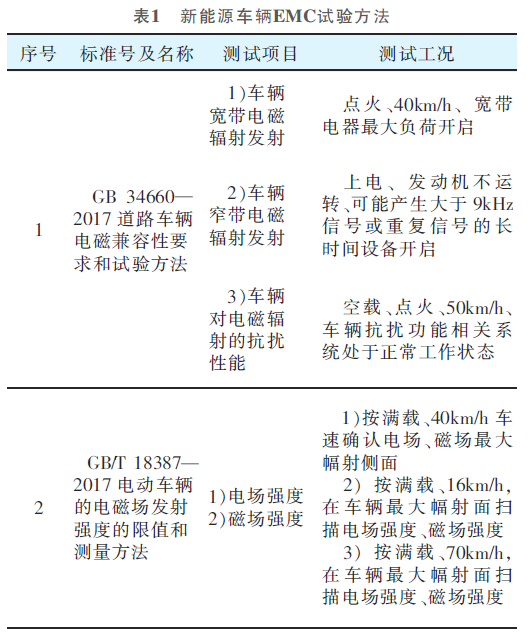

目前我們國內汽車整車公告法規涉及的EMC標準主要有兩個標準， 都具備EMI和EMS方面的試驗：GB 34660—2017規定了M類、N類、L類車輛及其電子部件的電磁發射限值、抗擾性能和試驗方法；GB/T 18387—2017規定了EV、（P） HEV、FCV等類型電動車輛電場、磁場輻射發射強度的限值和試驗方法。對新能源車輛， 需同時滿足GB34660—2017、GB/T 18387—2017的要求， 試驗方法見表1。
2.2 EMC試驗前準備事項

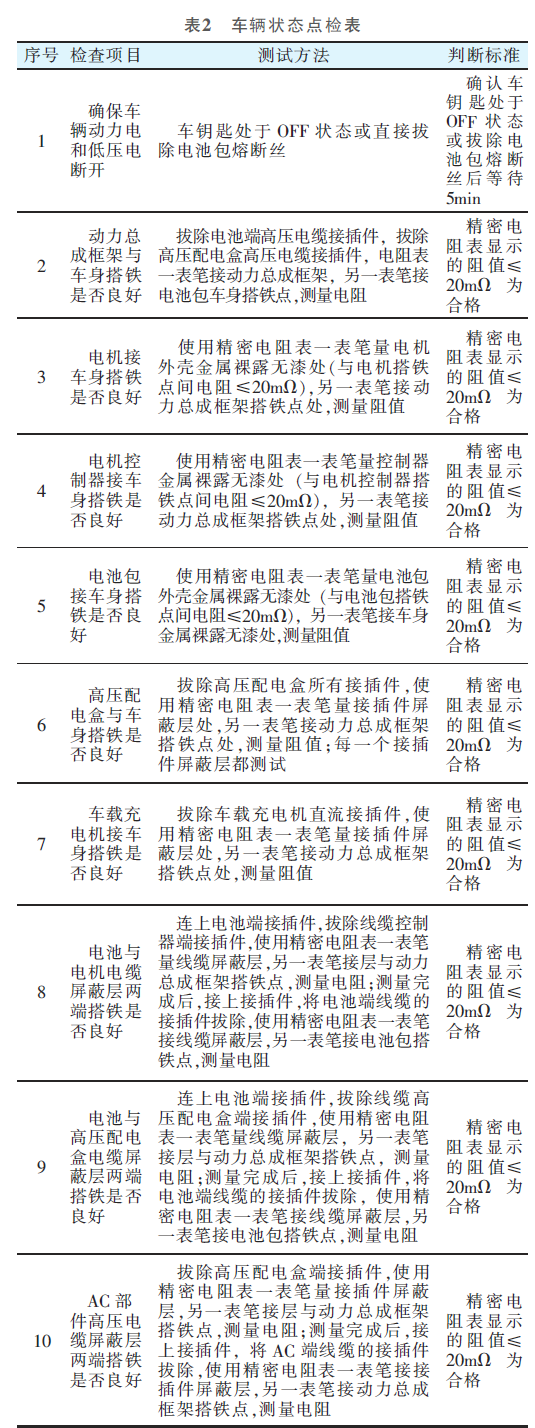

試驗前需按表2點檢車輛狀態， 避免因接觸不良等非零部件固有特性問題， 造成試驗結果的錯誤。
GB 34660—2017通過；GB/T 18387—2017在車輛在70km/h的電場和磁場Y方向出現了超標問題， 結果如下。

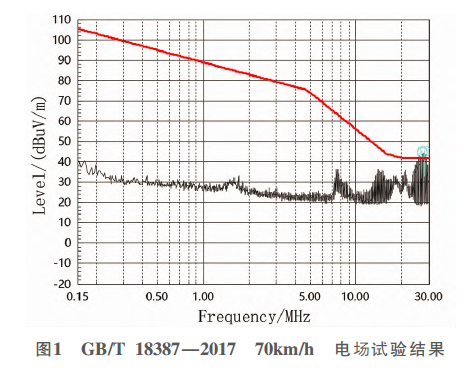

GB/T 18387—2017 70km/h 電場， 在28.296MHz時， 超標3.6dB， 試驗結果如圖1所示。

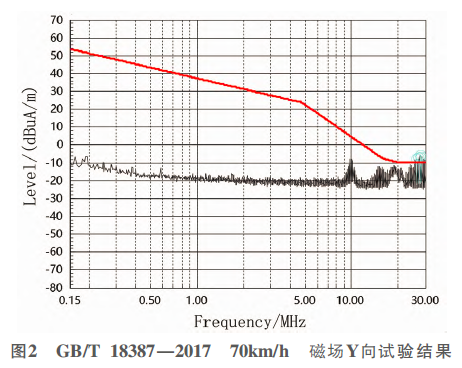

GB/T 18387—2017 70km/h 磁場Y 方向， 在27.600MHz時， 超標3.8dB， 試驗結果如圖2所示。
3.1 某PHEV車型結構及工作模式簡介

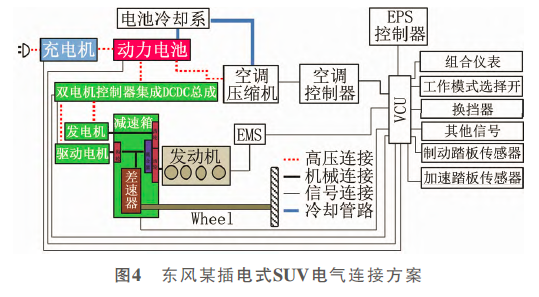

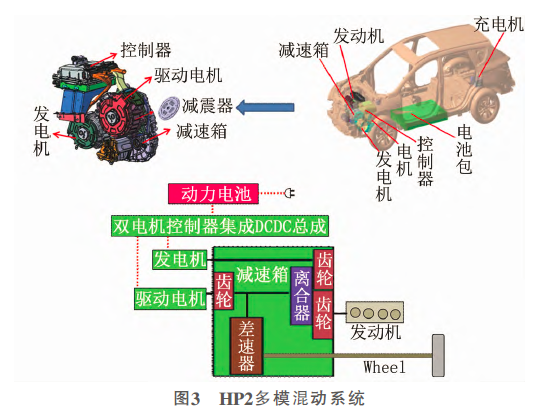

東風某插電式SUV搭載了HP2多?；靹?dòng)系統， 驅動系統結構如圖3所示， 整車電氣連接方案如圖4所示。在行車過
程中， 根據SOC、加速踏板深度和車速的變化， 車輛在不同的行駛模式間進行切換， 可以實現包含純電動驅動、串

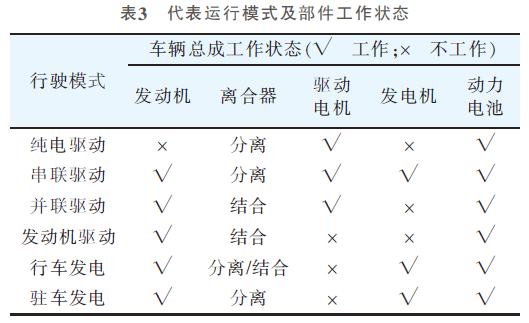

聯驅動、并聯驅動、純發動機驅動等多種運行模式。東風某PHEV車型代表運行模式及部件工作狀態見表3。
GB/T 18387—2017要求測試時被測試車輛電驅動系統處于驅動模式， 未對發動機、發電機、動力電池等部件的工作狀態進行約定。首輪試驗時采用了自由狀態控制策略，由車輛自行按車輛控制策略運行。
對標準GB/T 18387—2017要求的運行工況（ 低速16km/h、高速70km/h）， 東風插電式SUV有多種行車模式可以滿足， 因此需對各個模式下的EMC狀態進行測試， 才能找出具體EMC超標零部件。
因電、磁場均存在超標問題， 先對電場超標問題進行分析定位， 找到超標零部件， 整改完成后， 再對磁場Y方向進行驗證， 若滿足國標要求， 則問題定位完成， 若磁場方向依然不滿足國標要求， 再單獨對磁場Y向進行試驗。

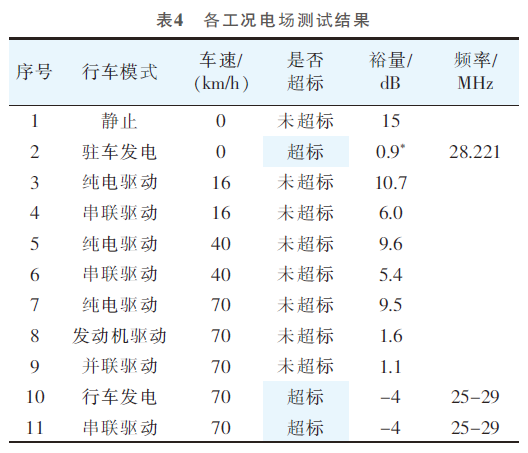

各工況下電場試驗結果見表4。
從上述試驗結果來看：①純電驅動時，裕量較大，說明電池、驅動電機和電機控制器為非超標零部件。②當有發動機參與運行時， 裕量會大幅減小， 且僅當發動機和發電機同時運行時， 才會出現超標問題。而發動機會帶來電磁干擾問題的僅有發動機火線圈零部件。
為分析哪個部件對車輛影響較大， 分別用銅箔包覆發動機點火線圈和發電機系統后， 再次進行測試。

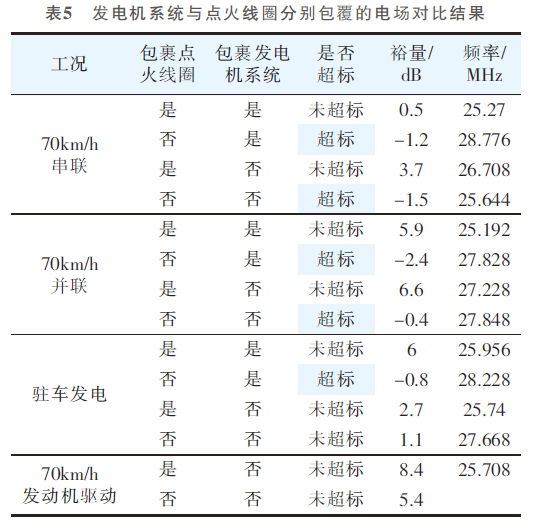

通過幾組數據對比， 發電機系統是否增加措施對于EMC的影響不大， 而發動機對于EMC的影響較為明顯。結果見表5。

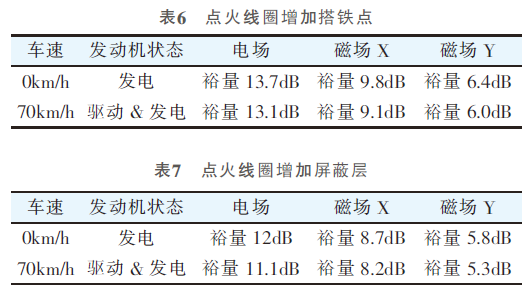

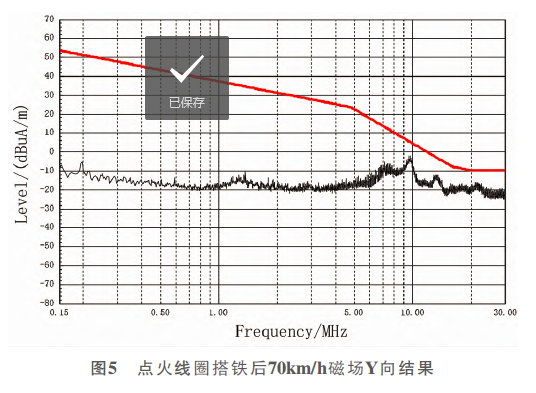

由于包覆銅箔后， 改善效果明顯， 因此判斷主要干擾源為發動機點火線圈， 需要對其作出屏蔽。有兩種方法可以達到屏蔽效果：一是在發動機線束上增加點火線圈搭鐵點， 結果見表6及圖5；二是更換具有屏蔽層的點火線圈，結果見表7。
兩種方案均能通過EMC試驗測試， 原超標部分改善效果明顯， EMC超標問題定位準確， 整改措施有效。但考慮到第2種方案成本較高， 因此選用第1種方案。
本文通過介紹相關標準法規及EMC的測試試驗方法，對東風某混合動力車型EMC超標問題進行分析， 提出的PHEV的具體的測試工況及試驗方法， 可以成功定位引起EMC超標的零部件， 并制定相關整改措施。該測試工況及試驗方法， 為PHEV車型開發提供了有力支持。
