光纖放大器的教程包含以下十個部分：

1、光纖中的稀土離子

2、增益和泵浦吸收

3、穩態的自洽解

4、放大的自發發射

5、正向和反向泵浦

6、用于大功率操作的雙包層光纖

7、納秒脈沖光纖放大器

8、超短脈沖光纖放大器

9、光纖放大器噪聲

10、多級光纖放大器

接下來是Paschotta 博士關于光纖放大器教程的第5部分：

如果我們在光纖放大器中放大一些信號，我們有不同的泵浦選項：

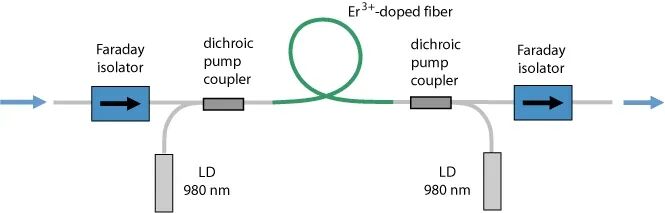

圖 1 顯示了一個雙向泵浦光纖放大器。用于前向泵浦的來自左側激光二極管的輻射使用二向色光纖耦合器與輸入信號相結合。在有源（摻鉺）光纖之后，有第二個二向色耦合器，用于將來自第二個泵浦二極管的光反向注入。相同的耦合器還可以防止任何殘留的泵浦光到達信號輸出。

在下文中，我們將研究各種技術細節，這些細節部分地導致了某些泵送方向的優勢。

電源轉換效率

在簡單情況下，有源光纖的寄生損耗可忽略不計，ASE 可忽略不計（參見第 4 部分），放大器的功率轉換效率不取決于泵浦方向：

所有這些也適用于準三能級激光躍遷，當然也適用于雙向泵浦。

如果光纖具有大量寄生損耗，則反向泵浦更為有效。這是因?yàn)楸闷州斎攵烁浇男盘柡軓?qiáng)，抑制了該區域的激發密度，因此泵浦光在寄生損耗得到它之前就被離子有效吸收。在某些情況下，雙向泵送可能更有效。然而，大多數放大器只有幾米長，在這個長度內的寄生損耗并不是很重要。

功率轉換效率的一個更重要的差異可能來自 ASE，接下來將討論：

放大的自發發射

我們已經在第 4 部分中看到，如果沒有信號輸入，ASE 在反向方向上會更強。毫不奇怪，如果我們也有信號輸入，這種不對稱性并不會消失，而 ASE 的數量（構成功率損耗）在很大程度上取決于信號和泵浦光的相對方向。

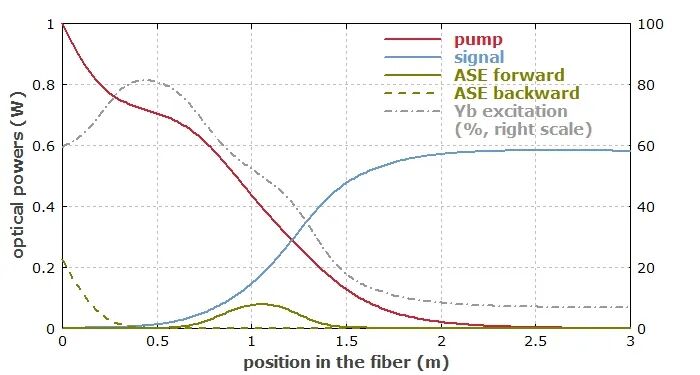

例如，讓我們考慮與第 3 部分和第 4部分相同的摻鐿光纖放大器。我們已經在左側看到了 940 nm 的正向泵浦功率和 1030 nm 的 1 mW 信號輸入功率如何演變：

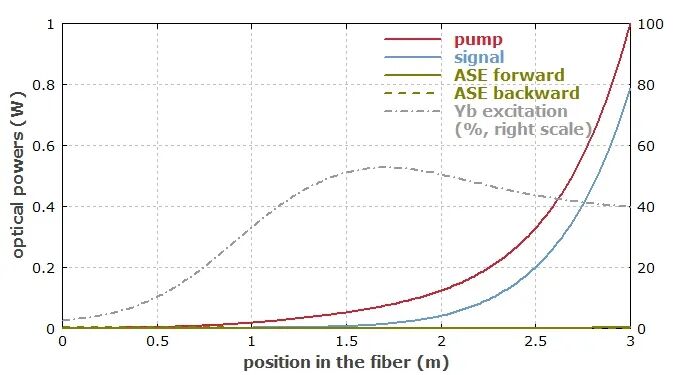

現在我們改為反向泵送：

我們看到 ASE 現在微弱到可以忽略不計，我們獲得了 346 mW 的信號輸出功率，而不是只有 290 mW。ASE 光譜（此處未顯示）僅在 1030 nm 附近顯示一些弱 ASE，而在 975 nm 附近則更少。975 nm 處的正凈增益僅出現在距離左側約 2 m 的光纖短區域中。

這些發現非常典型。一般來說，準三電平光纖放大器在反向泵浦時具有較低的 ASE 損耗，因此如果 ASE 損耗會很大，那么該配置中的功率轉換效率會更高。對于更高的輸入信號功率，造成更強的增益飽和，兩個方向的差異更小。

信號的噪聲污染

另一方面是與信號一起傳播的ASE構成該信號的寬帶噪聲。對于反向泵浦，與信號同向傳播的 ASE 對于準三能級系統通常更強——即使 ASE 的總功率損耗更低！因此，對于低噪音運行，前向泵送效果更好，盡管效率可能較低。

非線性效應

如果我們放大短脈沖，非線性效應通常是有害的。這將在第 7 部分中討論，但在這里應該已經提到，反向泵送通常要好得多。原因是對于反向泵浦，脈沖能量和峰值功率最初上升得更慢，因此對于給定的輸出峰值功率，空間積分峰值功率變得更低。

下一期講解第 6 部分：用于大功率操作的雙包層光纖
