PLC故障燈閃爍不斷，你能第一時間解決嗎？
通過閱讀本文了解三菱FX3UPLC上的指示燈分別代表什么，以及正常工作和出現錯誤時指示燈的狀態。還有出現錯誤時如何查看錯誤代碼及處理方法。

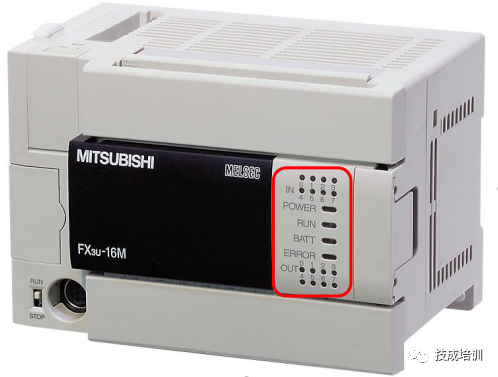

IN0~7：表示顯示輸入用的LED。輸入(X000～)接通時燈亮。
OUT0~7：表示顯示輸出用的LED。輸出(Y000～)接通時燈亮。

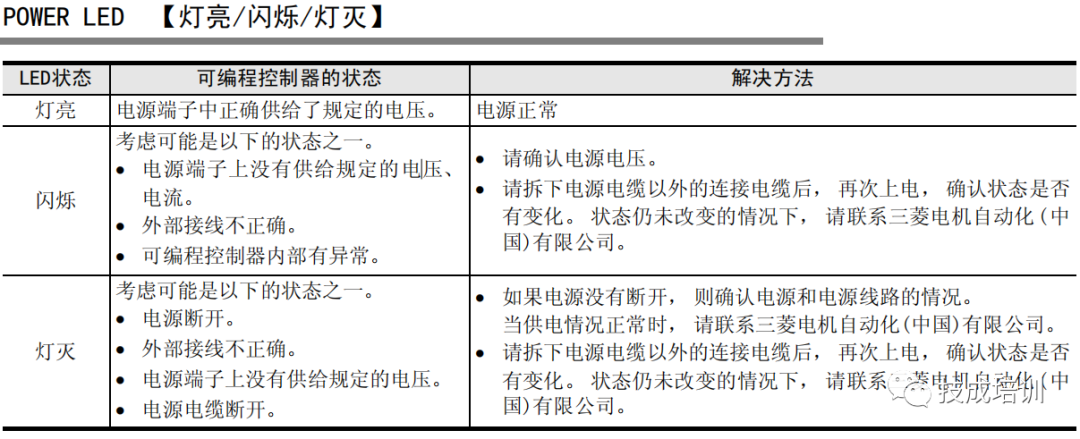

POWER：表示電源運行狀態的LED。通電狀態下顯示綠燈。
RUN：表示PLC工作運行狀態的LED。運行中顯示綠燈，停止時不顯示。

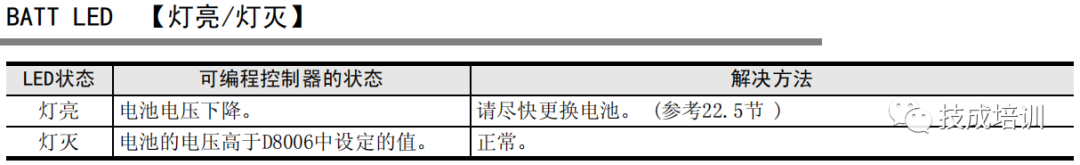

BATT：表示電池電壓狀態的LED。正常電壓為3V，電池電壓下降時顯示紅燈。
ERROR：表示PLC程序或CPU出錯的LED。程序錯誤時閃爍、CPU錯誤時燈常亮、運行正常時燈滅。
RUNLED燈滅原因：
撥碼開關撥STOP。
電腦編程軟件監控強制STOP。
處理方法：
將撥碼撥到RUN運行。
在編程軟件上遠程RUN模式。

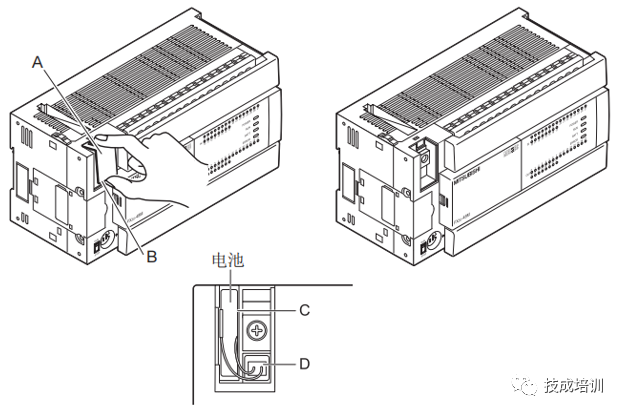

電池更換操作如下圖：
請務必在20秒以內完成電池的更換步驟3～4。未能及時完成更換時， 存儲區中的內容有可能會丟失。
1.斷開電源。
2.取下電池蓋板。
3.取下舊電池。將舊電池從電池支架(圖中C)上拔下，拔下電池用連接頭(圖中D)。
4.裝上新的電池。插入新電池的電池用連接頭(圖中D)。在電池支架(圖中C)中插入電池。
5.裝上電池蓋板。
?注意
1.更換電池后，請檢查程序(未使用存儲器盒時)、停電保持(電池保持)軟元件、時鐘是否被正確保持，確認安全后啟動可編程控制器。
2.程序或保持軟元件等沒有正確保持時，請清除保持軟元件，重新傳送程序，必要時重新設定時鐘和初始值。
ERRORLED 燈亮和燈閃原因和處理方法如下。
原因：看門狗、硬件損壞、噪音干擾。
看門狗
1.看門狗：在PLC內部有一個由系統自行啟動運行的定時器，這個定時器叫監視定時器(俗稱看門門狗定時器或看門狗)。
2.看門狗功能：監視PLC程序的運行周期時間，如果一個周期運行時間一旦超過監視定時器的設定值，PLC就出現看門門]狗出錯(檢測運行異常)然后CPU出錯，ERRORLED燈亮并停止所有輸出。
3.看門狗設定值：出廠設定值為200ms，一旦超過200ms。看門狗就會出錯。設定值存貯在D8000可以修改。
看門狗出錯處理：
1.改變設定值

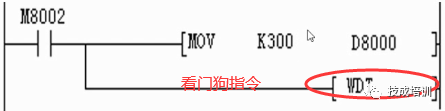

2.WDT加在程序里面分段
如何判斷看門狗定時器出錯：
停止PLC運行，然后再次上電，如果ERROR燈滅，則認為是看門狗定時器出錯。
如何判斷噪音干擾的影響：
拆下PLC，放在桌子上另外供電，如ERROR燈滅，則認為是受到噪音干擾的影響，
此時確認接地的地線，修改接線路徑以及設置的場所。在電源線中加噪音濾波器。
如何判斷是PLC硬件損壞：
如果在上述二種情況下，ERROR燈仍然不滅，則可能是PLC硬件損壞。
原因：語法、參數、回路錯誤等故障。
方法：用電腦軟件診斷出錯誤代碼。
參數錯誤：參數錯誤指程序的設定錯誤，則如內存容量設定，保持,注釋和文件寄存器的區域設定及特殊功能模塊的特殊參數的設定錯誤。
語法錯誤：語法錯誤指程序中指令操作數不夠，標簽編號重復，軟元件編號超出范圍，使用了未定義的指令等等。
回路錯誤：回路錯誤是指LD，LDI的連續使用次數超過9次，循環指令，主控指令，子程序指令，中斷指令使用錯誤等。
另外參數錯誤代碼會存在D8064、語法錯誤代碼會存在D8065、回路錯誤代碼會存在D8066。

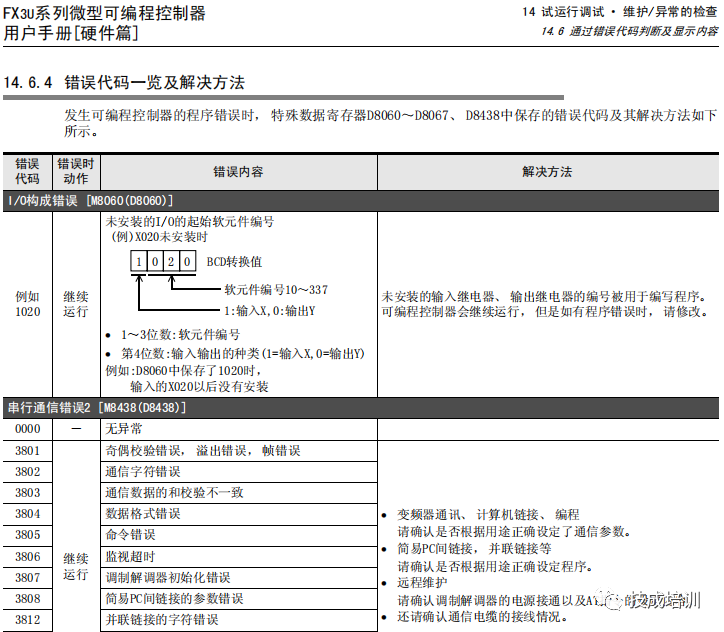

解決方法：查看硬件手冊的錯誤一覽及解決方法（如下圖）。
通過本文了解，假如PLC上的POWER、RUN、BATT、ERROR某個指示燈出現異常，你知道怎么處理嗎？
