總結一下：

在設計的初期階段，進行模擬分析的目的，并不只是“驗證”，更重要的是“變更”，通過模擬對比，找到最優設計再落實生產。以下這些情況，往往阻礙了模擬分析：

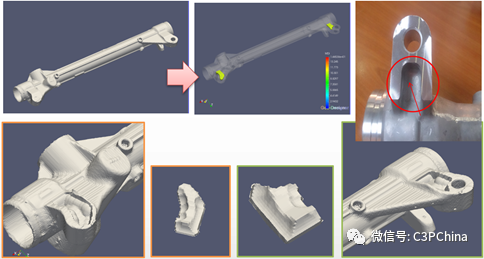

1）  只有鑄件，要分析砂芯

2）  鑄件本身結構的改變與優化

3）  有流道+冷卻，沒有模具，無法分析模具溫度和冷卻效果

4）  只獲得模具，型腔是空的，無法分析充型凝固

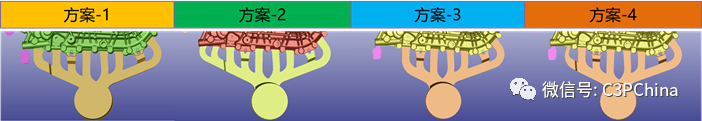

5）  流道方案的修改，例如增加一支輔助流道，或減少、改變一支流道

以上的任何一個三維圖檔的變化，都需要重新在三維CAD里面做布爾運算，然后重新網格劃分，最后才能進入模擬分析環節。而在設計的初期階段，設計變更是非常多的，通常10次以上的變更都非常正常。試想，每一次變更，哪怕是1mm，以上所有的工序都要重新做一遍。先不說工程師的工作量大幅增加，對于企業的研發周期而言，也是一種挑戰。

因此，不少企業為了保證開發周期，不得不減少設計變更的次數。隨著分析次數的減少，CAE的真正作用也被削弱了。

網格布爾運算只是一個小工具，但它能實現三維CAD布爾運算的大部分功能。例如貼補一條分支流道、或者把點冷水管移動幾毫米，然后，幾分鐘之后，新的模型就可以在網格的基礎上，直接構建完成。完全跳過了CAD這個環節。讓設計變更更加輕松。

C家精講，初衷是用最短的時間，分享一些鑄造工藝設計與分析的經驗。雖然是點點滴滴，愿能匯流成河，如果鑄友們喜歡，

請點“在看”或分享，也歡迎留言。
