左右后視鏡殼體產品見圖1，左右塑件完全對稱，產品最大外形尺寸為227.5 mm x112.50 mm x126.50mm， 塑件平均膠位厚度3.36 mm，塑件材料為PP，縮水率為1.016，塑件質量為203.50克。塑件技術要求為不得存在披峰、注塑不滿、流紋、氣孔、翹曲變形、銀紋、冷料、噴射紋等各種缺陷。

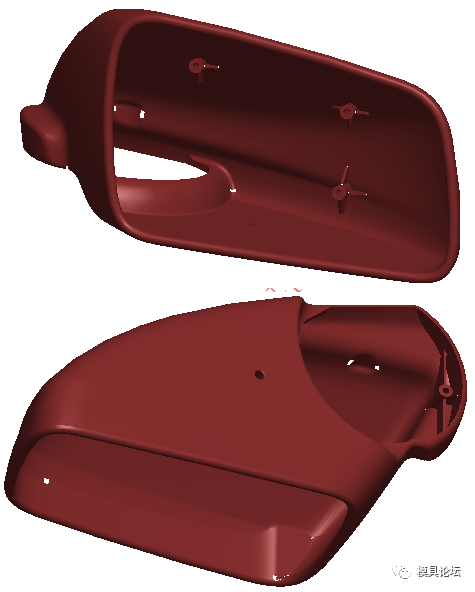

圖1  左右后視鏡殼體產品圖

左右后視鏡產品為轎車的必備部品，其外殼通常采用PP材料加抗老化的添加劑成型。從圖1可以看出，塑件的大面開口為后視鏡鏡面安裝部位，有3處螺絲柱用來安裝固定。一個側面的大型開口為安裝部位，內部一個安裝用的螺絲柱，側面大平面還有一處小通孔。外表面全部為高光表面，不能存在任何不良，澆口痕跡、頂針印跡等。側面的大型開口處需要設計滑塊抽芯，滑塊同時要包住側面的?7.15小孔。

模具外形圖見圖2所示，由于塑件左右對稱，因此，模具設計型腔排位為1+1，模具設計排位為兩穴直線并列排位，兩個滑塊處于同一側。模胚為非標模胚CI5790，模具屬于大型模具，模胚邊緣設計了4個斜度定位塊，便于模具抵御注塑時型腔的側向力，保持合模精度，模架定位塊的定位通常稱為二級定位。

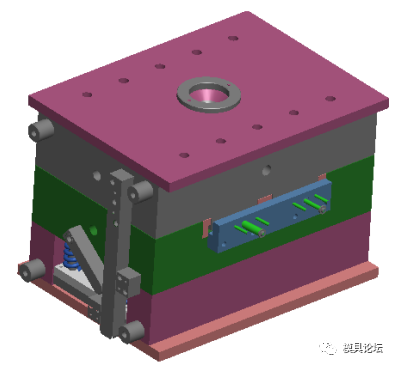

圖2  左右后視鏡殼體模具外形圖

二級定位是前后模胚的精確定位，零度定位塊的定位精度要遠遠高于導柱導套的定位精度。定位塊在模胚上盡量要在模架廠完成加工并組裝，保證前后模架的配合精度。定位塊材料采用合金鋼熱處理或銅加石墨材料，在定位塊摩擦面要有潤滑油槽。零度定位塊具有導向和定位兩種作用，可以有效保護模仁上的薄弱插穿面。

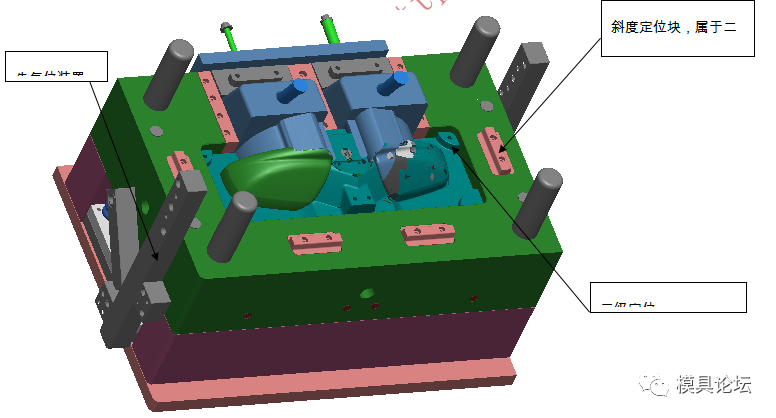

圖3   分型面及后模圖



圖4 后模滑塊

在前后模仁上設計了三級定位，就是定位虎口，設計在每個模仁的四角，側面角度為5゜，可以有效保護模具型腔內的擦穿位。如果薄弱的擦穿鑲件的擦穿角很小，則虎口側面的角度取小值。模具設計時需要注意使后模仁的虎口凸起，前模仁的虎口凹下。

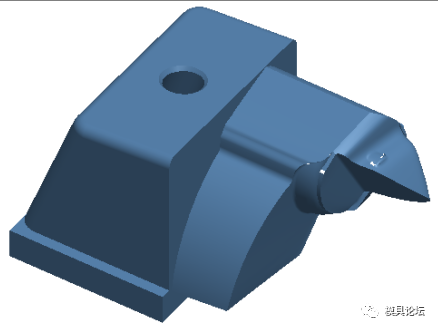

模具設計時需要注意，左右后視鏡殼體模具屬于高光模具，需要精密控制成型條件，設計足夠的冷卻回路。選擇適合高光塑件的鋼材。這種鋼材多是含鉻量或者含鎳量高的鋼材。由于滑塊（見圖4）后模鑲件多處存在尖角，模具容易磨損，需要采用熱處理后的鋼材，做硬模，才能有效延長模具使用壽命。

塑件采用頂針頂出，為了安全起見，設計了先復位機構。

側向抽芯機構設計采用斜導柱驅動，并在滑塊斜面和底面設計耐磨塊，便于調整和更換。

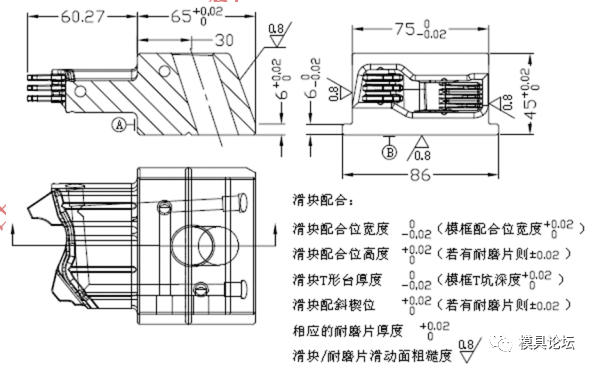

模具設計時，必須考慮模具零件的加工工藝性。確定基準是模具零件加工很重要的一環。一個最現實且頗具普遍性的問題就是工件加工中基準設置不統一，同樣類型的模具有的工程師用居中對分，而有的則偏向基準角，這極易使現場操作人員失誤。標準化制造工藝包括工藝管理標準化，工藝裝備標準化，從工藝術語、工藝文件、工藝規程、工藝要素等諸多角度對生產工藝進行標準化。典型的滑塊的基準和尺寸標注見圖5.

圖5 滑塊的尺寸公差及要求
