單片機復位電路圖在日常設計工作中是大家都經常要用到的。

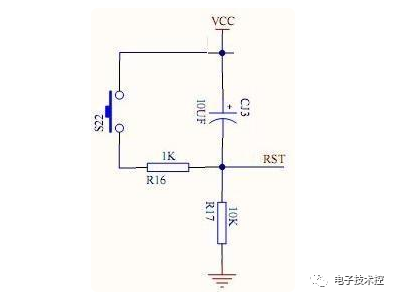

　我們先以IAP15F2K61S2單片機來說明；復位電路的第一功能是上電復位。按鍵放開時，電容充滿電后相當于斷路， RST通過電阻接地為低電平。按鍵按下時，RST 通過電阻鏈接到 VCC 為高電平，5按鍵松開后，電容充電保持一定時間高電平，系統復位。

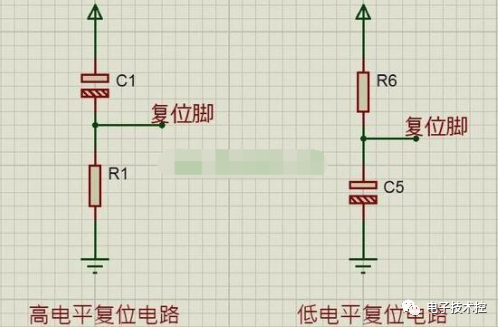

　　然后我們再來看看高電平復位電路和低電平復位電路。

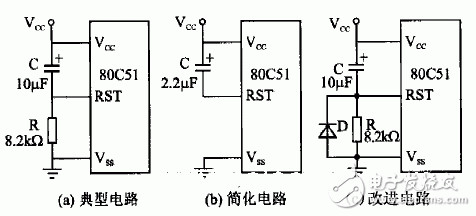

　　下面的幾種延時復位電路，都是利用在單片機RST引腳上外接一個RC支路的充電時間而形成的。典型復位電路如圖（a）所示，其中的阻容值是原始手冊中提供的。圖（b）是簡化后的復位電路，圖（c）在圖（a）的基礎上加上一個二極管D，有助于電容C的快速放電，為下一次上電復位延時做準備。在經歷了一系列延時之后，單片機才開始按照時鐘源的工作頻率，進入到正常的程序運行狀態。

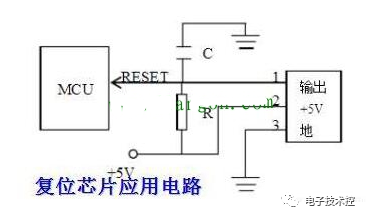

　　下圖分享給大家一種復位芯片的應用電路：

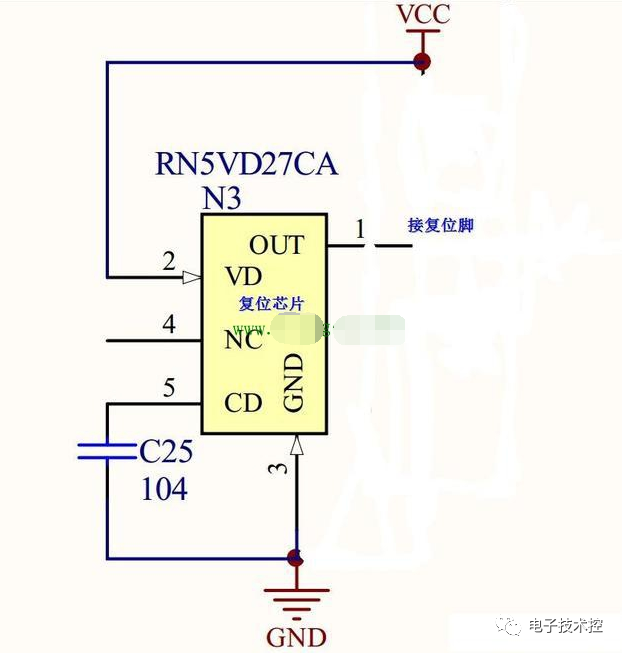

　　圖4 復位芯片應用電路

　　圖5 復位芯片應用電路

　　AT89C51的上電復位電路如下圖，其實還是蠻簡單的，只要在RST復位輸入引腳上接一電容至Vcc端，下接一個電阻到地即可。
