暫停一下，你先思考這個問題，你正在看這篇文章，從本質上來說，你在做什么呢？



答案是：



你在獲取信息



你工作中遇到問題了，一直攻克不了，你向有經驗的人請教，本質上你在做什么呢？



你在獲取信息



我們時時刻刻都在不斷獲取信息，解決問題的過程，就是在獲取信息的過程，比如：



生產計劃

質量管理

數控編程

…….

如何獲得信息呢？大多數人靠瞎猜，靠拍腦袋決策，靠拍胸脯保證，拍桌子執行，拍大腿后悔，拍屁股走人等。



這是一種低級的思維方式，鄒軍寫文章的目標：



讓每篇文章不僅解決專業問題，更重提升你的思維能力



下面以數控編程為例介紹一種高級的思維方式：推理



正好，前幾天有個師傅要加工孔，他首先想到用鉆+鏜的方式，但是孔的種類多，需要不同規格的鉆頭和鏜刀，刀具成本太高了，考慮到用螺旋插補以銑來代替鏜。

要想快速編寫螺旋插補銑程序，直接套用螺線參數方程式，很快就能完成編程。

很多年前我就分享過這個例子，今天給你再次演示一下如何利用推理方法幫助你完成宏程序編程。



推理的核心就兩個字：關系



舉個例子：比如下面圓，假如點A是圓弧上面的任點,對應的X,Y坐標如下：（在一個直角三角型中，根據勾股定理，夾角θ和邊的關系，可以推出以下關系。



X=R*COSθ

Y= R*SINθ



這也正是圓的參數方程式。

因為由夾角θ的轉動，就會繪制出一個半徑為R的圓弧。

這就是簡單的邏輯關系， 由夾角θ的取值不同，那么就會有對應的圓弧

比如：

θ 從0 ～180 ，就能繪制出一個半圓

θ 從0 ～270 ，就能繪制出一個3/4的圓

θ 從0 ～360 ，就能繪制出一個整圓

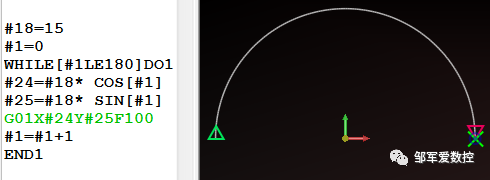

因此就設置了#1作為自增，θ范圍從0 ～180，就是下面半圓了。

加微信：Yuki7557 送宏程序教程一份

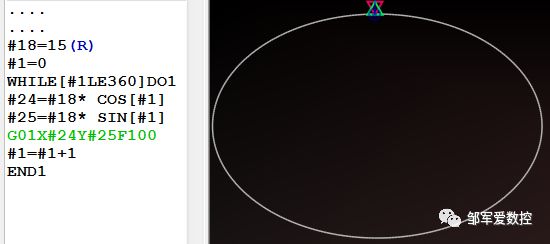

θ范圍從0 ～360，就是下面整圓了。

程序中：

#24=#18 * COS [#1]

#25=#18*  SIN [#1]



是上面推導的方程式，利用了圓的參數方程式完成了圓的編程。



那么螺旋插補的程序如何編寫呢？



試想一個問題：



隨著夾角變量#1的逐漸增加，主軸Z方向的數值也隨著#1逐漸變化，不就是螺旋線了嗎？



#1自增（范圍0～360）是一個整圓，#1自增的過程同時讓Z方向的數值也逐漸變化，比如設一個變量#26（代表Z方向），把#1的數值直接賦值給#26

即：#26=#1



當#1=0的時候  #26 也就等于0

當#1=1的時候  #26 也就等于1

當#1=360的時候  #26 也就等于360

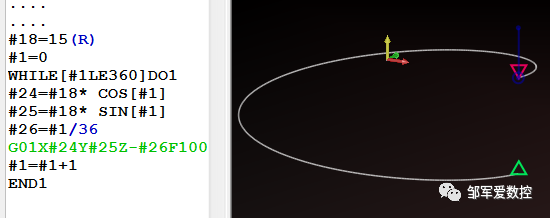

如過把上面程序中的G01X#24Y#25 添加一個Z-#26 ,通過XYZ三軸聯動不就完成了一個圓的螺旋線了嗎？



也就是走了一整圓的同時Z下降了-360



假如我想走一整圓，Z軸同時下降 -1  ，很容易推導出一個算式，即給#1除以一個系數360，如下 ：



#26=#1/360



假如走一整圓，Z軸同時下降 -10呢？  即：#26=#1/36

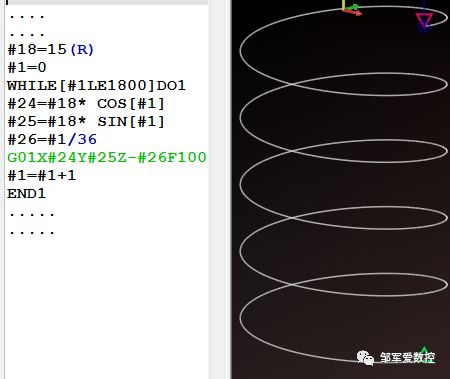

好的，推算出了一個#26=#1/36 關系式，正是隨著#1的變化#26也變化，通過XYZ三軸聯動完成了一個圓的螺旋線，（每圈Z下降10mm）程序如下：

這就是一個圓的螺旋線，假如說我要銑5圈，那么更改WHILE語句中設置的條件 即：【#1LE 1800 】，（因為一圈360度，5圈就是360*5=1800)



主體程序如下：（1 圈深Z= -10  ,5圈深 Z=-50）

好了，暫時就分享到這，在我這里，我希望自己不只是分享例子，并且還分享帶有推理的思路，這樣你才能把這些有價值的方法落地。
