PCB盲目拉線,拉了也是白拉!

有些小伙伴在PCB布線時,板子到手就是干,由于前期分析工作做的不足,或者壓根就沒做,導致后期處理時舉步維艱。


比如電源線、雜線拉完了,卻漏掉一組重要的信號線,導致這組線沒辦法同組同層,甚至都沒有完整的參考平面,需要對前面的布線工作做大修改才能完成,費時費力。


如果將PCB板比作我們的城市,元器件就像鱗次櫛比的各類建筑,信號線便是城里的大街小巷、天橋環島,每條道路的出現都是有它的詳細規劃,布線亦是如此。




一、 布線有限次序要求


1、關鍵信號線優先

電源、摸擬小信號、高速信號、時鐘信號和同步信號等關鍵信號優先。

2、布線密度優先原則

從單板上連接關系最復雜的器件著手布線。從單板上連線最密集的區域開始布線。

3、關鍵信號處理注意事項

盡量為時鐘信號、高頻信號、敏感信號等關鍵信號提供專門的布線層,并保證其最小的回路面積。必要時應采取屏蔽和加大安全間距等方法。保證信號質量。

4、阻抗控制

有阻抗控制要求的網絡應布置在阻抗控制層上,須避免其信號跨分割。




二、布線串擾控制


1、3W原則釋義

線與線之間的距離保持3倍線寬。是為了減少線間串擾,應保證線間距足夠大,如果線中心距不少于3倍線寬時,則可保持70%的線間電場不互相干擾,稱為3W規則。

PCB盲目拉線,拉了也是白拉!的圖1

2、串擾控制

串擾(CrossTalk)是指PCB上不同網絡之間因較長的平行布線引起的相互干擾,主要是由于平行線間的分布電容和分布電感的作用。

克服串擾的主要措施是:

  • 加大平行布線的間距,遵循3W規則;

  • 在平行線間插入接地的隔離線;

  • 減小布線層與地平面的距離。




三、布線的一般規則要求

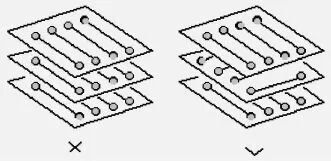

1、相鄰平面走線方向成正交結構

避免將不同的信號線在相鄰層走成同一方向,以減少不必要的層間竄擾;當由于板結構限制(如某些背板)難以避免出現該情況,特別是信號速率較高時,應考慮用地平面隔離各布線層,用地信號線隔離各信號線。

PCB盲目拉線,拉了也是白拉!的圖2

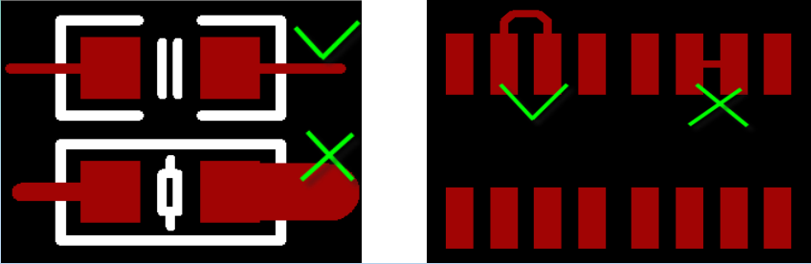

2、小的分立器件走線須對稱

間距比較密的SMT焊盤引線應從焊盤外部連接,不允許在焊盤中間直接連接。

PCB盲目拉線,拉了也是白拉!的圖3

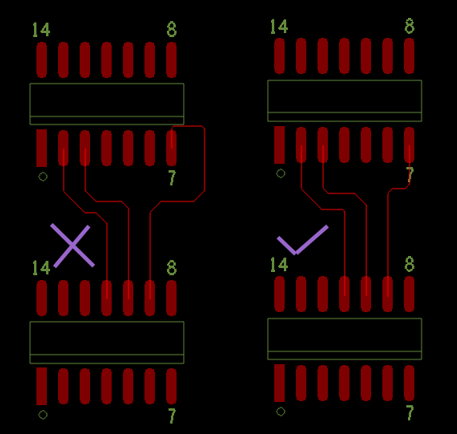

3、環路最小規則

信號線與其回路構成的環面積要盡可能小,環面積越小,對外的輻射越少,接收外界的干擾也越小。

PCB盲目拉線,拉了也是白拉!的圖4

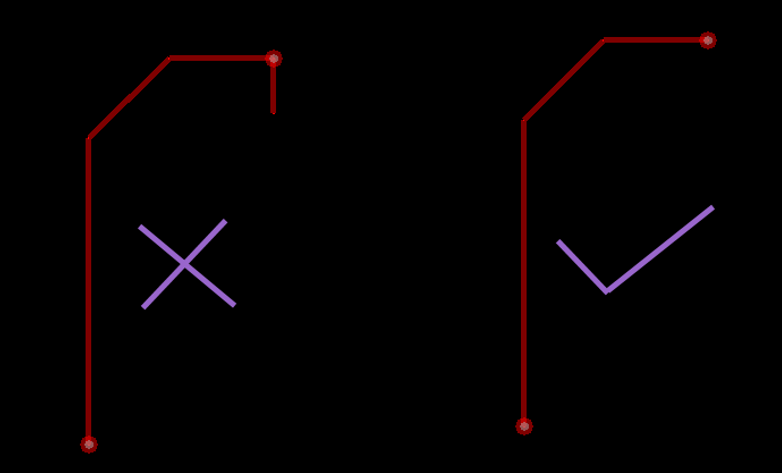

4、不出現STUB

走線不允許出現STUB。

PCB盲目拉線,拉了也是白拉!的圖5


5、同一網絡布線寬度一致

同一網絡的布線寬度應保持一致,線寬的變化會造成線路特性阻抗的不均勻,當傳輸的速度較高時會產生反射。

在某些條件下,如接插件引出線,BGA封裝的引出線類似的結構時,因間距過小可能無法避免線寬的變化,應該盡量減少中間不一致部分的有效長度。

PCB盲目拉線,拉了也是白拉!的圖6

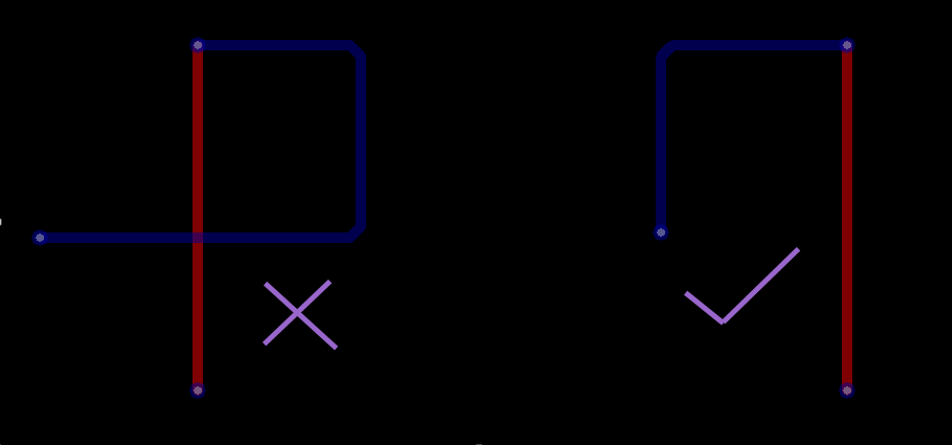

6、防止信號線在不同層間形成自環

在多層板設計中容易發生此類問題,自環將引起輻射干擾。

PCB盲目拉線,拉了也是白拉!的圖7


7、避免銳角、直角

PCB設計中應避免產生銳角和直角,產生不必要的輻射,同時PCB生產工藝性能也不好。

PCB盲目拉線,拉了也是白拉!的圖8
