沖孔板用于多種行業，有些行業對沖孔板的平整度要求很高，沖孔后，板材必須平整無痕。不過，使用普通沖孔模具組件，不銹鋼沖孔板等板材經過沖壓后會明顯變形。今天為大家介紹一種沖孔精加工模具，沖孔板加工后，平整如初，不需要額外的平整工序！

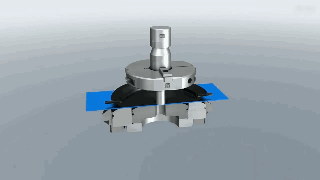

先看下動圖感受一下：

工作原理

精沖工作原理：在專用（三向力）壓力機上，借助特殊結構模具，在強力作用下，使材料產生塑性—剪切變形，從而得到優質精沖件。精沖工藝要求三個力，沖裁力PS、壓邊力PR和反壓力PG。

精沖工作過程：

 a） 模具開啟，送入材料；

 b） 模具閉合，在刃口（沖裁線）內外的材料利用齒圈力和反壓力壓緊；

 c） 用沖裁力PS沖裁材料，壓邊力PR和PG全過程有效壓緊；

 d） 滑塊行程結束，沖件在凹模內，內孔廢料沖入落料凸模中；

 e） 壓邊力PR和反壓力PG卸除，模具開啟；

 f） 在施加齒圈力的位置，此時作用為：頂出內孔廢料和卸除沖壓搭邊的卸料力PRA；

 g） 在施加反壓力的位置，此時作用為：從凹模中頂沖件的頂件力PGA；

 h） 吹卸或清除精沖件和內孔廢料。材料送進完成。；

 i） 下一輪精沖，送入材料。
