1 引言

大多數情況下，采礦邊坡的穩定性分析可以按二維平面應變問題處理，這樣作的原因有兩個：一方面由于問題本身確實可以近似簡化為二維模型，另一方面由于技術的限制，三維分析的建模和計算過程比二維分析要復雜得多。隨著開采深度的不斷增加，采礦邊坡越來越變成一個真三維問題，邊坡曲率的影響會越來越大，而且當有不連續面穿過邊坡時，使用二維模型分析的結果其誤差將會變得很大。

隨著計算巖土力學技術的不斷進步，現在三維邊坡穩定性分析正逐漸流行起來，其中最典型的數值分析工具是FLAC3D, 3DEC和RS3，最典型的極限平衡法分析工具是Slide3和PLE3。這個筆記簡要討論了使用極限平衡法進行的三維采礦邊坡穩定性分析。

2 三維模型

有多種方法可以建立三維模型，最常用的方法是輸入DXF文件【使用DXF文件組裝塊狀結構的六面體網格---基本規則】，不過這種建模方法對邊坡形狀作了太多的簡化，而且組裝模型需要非常嫻熟的技巧。實踐中最流行的方法是通過輸入幾何實體(Geometry)或表面(Surface)來建立更真實的三維模型，例如【建立更真實的數值模型(2)：FLAC3D與曲面地形的集成】。

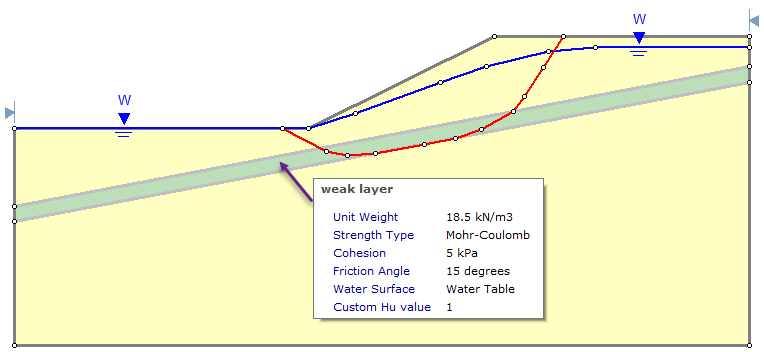

在二維極限平衡分析中，代表巖體不連續面的軟弱夾層(Weak Layer)具有一定厚度，作為一種獨立的材料，如下圖所示。當臨近邊坡面有軟弱夾層時，滑動面會沿著軟弱夾層擴展【復合滑動面(Composite Slip Surface)破壞模式；使用BLOCK算法搜索邊坡的最小滑動面】。在三維極限平衡分析中，僅把不連續面作為一個面，類似于界面元(Interface Element)，給不連續面賦值強度參數但不設置厚度，滑動面的路徑與二維分析相似。滑動面的搜索方法是極限平衡法的核心，當進行三維分析時，不必再區分是圓形滑動面還是非圓形滑動面。

3 應用實例

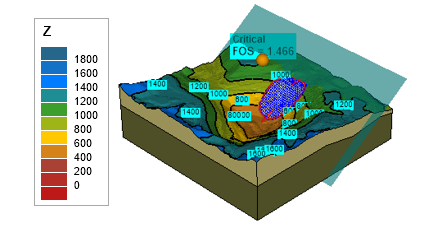

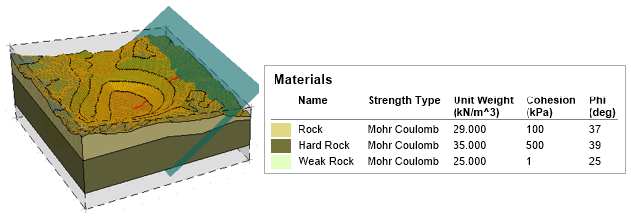

下圖所示的模型通過導入兩個surface建立，首先導入底層表面，代表"Hard Rock"，然后導入上層表面，代表邊坡"Rock"。輸入的平面代表不連續面"Weak Rock"。材料均采用Mohr-Coulomb模型。GLE/M-P的計算結果FOS=1.466。這個例子復制了【三維極限平衡巖石邊坡穩定性分析流程(PLE) [兩種地層+一個軟弱滑動面]】，主要檢查了軟弱夾層對安全系數的影響。

顯然軟弱夾層的空間位置和強度影響著滑動面的路徑和安全系數。當軟弱層的傾角由初始的35°改變?yōu)?5°時，F(xiàn)OS=1.585,這意味著滑動面與軟弱面的相交部分減少；當把"Weak Rock"的粘結力由1kPa改變?yōu)?0kPa時，F(xiàn)OS=1.469，這顯示出粘結力對安全系數的影響不大，相比之下，內摩擦角對安全系數的影響更大，當把Phi由25°改變?yōu)?5°時，F(xiàn)OS=1.589。

4 結束語

采礦邊坡三維穩定性分析比二維穩定性分析的計算結果更準確，能夠揭示出更復雜的破壞機理。除了輸入地形表面建立三維模型外，一個更直接的方法是輸入各種采礦軟件【綜合的地質、資源模擬、礦山規劃和生產軟件-Surpac 2020 塊體模擬(Block Modeling)】建立的塊體模型(Block Model)。
