變截面梁單元在工程設計中經常使用，例如建筑結構中的懸挑梁就經常采用根部截面大而端部截面小的梁，在一些高聳結構如煙囪，旗桿等，變截面梁也極為常見。

在通用有限元abaqus中，實際上是存在變截面梁單元的，只是其定義方式較為隱蔽而不易被發現，本文給出在abaqus中定義采用變截面梁單元的定義方法。

（1）分別定義變截面梁兩端的profile

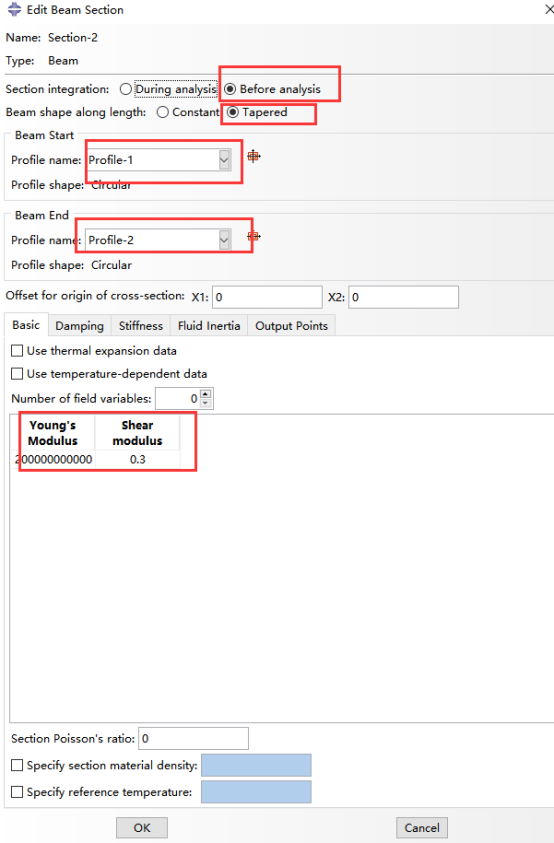

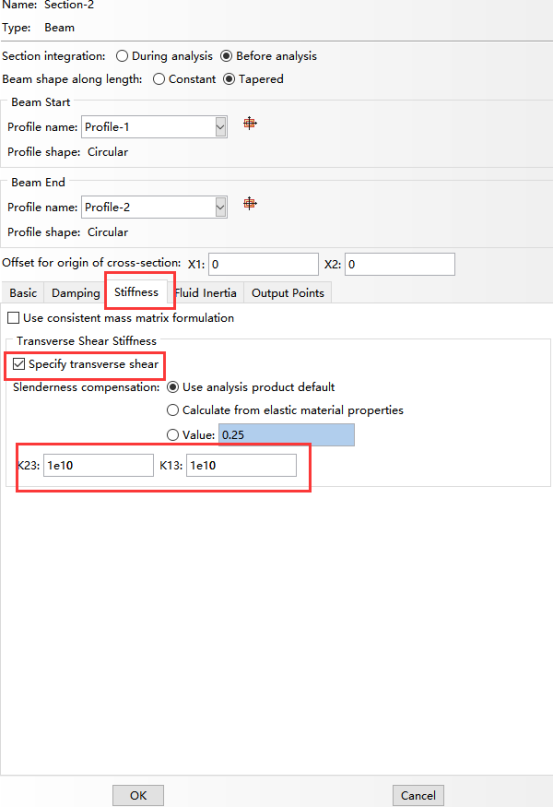

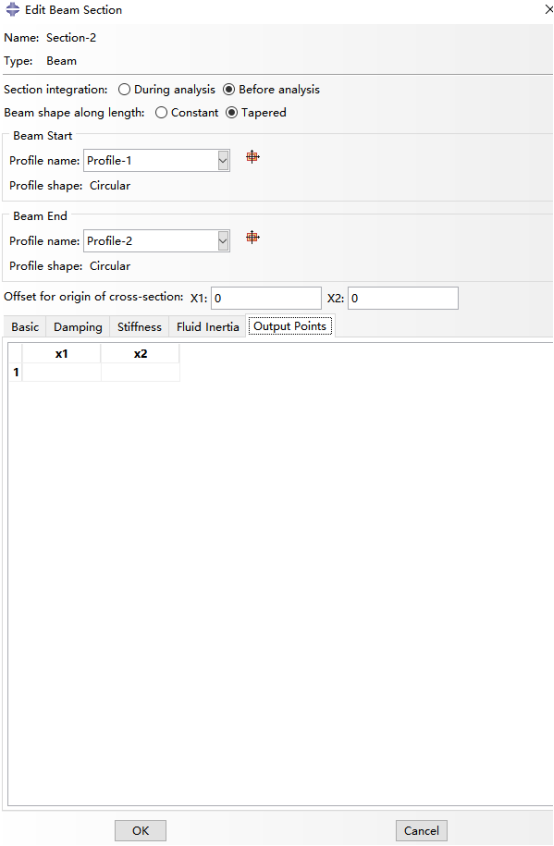

    （2）建立梁section，選擇截面積分為before analysi，然后選擇截面沿長度變化為Tapered，接著指定start 端和 end 端的profile，并輸入相應的材料屬性。（如果是B31和B32單元需要定義橫向剪切剛度，一般在1e10左右數量級，也可參考幫助文檔的公式進行具體計算，如果需要輸出梁截面的應力，則還需要定義output points坐標作為應力輸出的位置）



    其他按照普通梁單元的方式進行定義即可，以上就是定義變截面梁單元的具體步驟，使用變截面梁單元需要注意以下幾點：

（a）即使是變截面梁單元首端和末端截面不能相差太大，如果兩端面積或者慣性矩之比大于10.0，則軟件會報錯表明截面相差太大。

（b）變截面梁單元截面剛度積分只能基于變形前積分。

（c）對于一個幾何梁被劃分為多個梁單元的情況下，需要對每個梁單元分別指定不同的section，如果只定義整個幾何梁的首端和末端，可能會使得實際的梁截面是“鋸齒形”，如下圖所示：







以上，就是abaqus中變截面梁單元的定義，具體操作視頻可關注公眾號 有限元術  查看
