全世界有數百萬人體內裝有心臟起搏器，并且每年仍有數十萬人正在植入起搏器。建模和仿真可以幫助科學家和工程師更好地理解和優化起搏器設計。在這篇文章中，我們討論了使用 COMSOL 軟件模擬起搏器電極周圍的電流分布。

起搏器及其電極

人類心臟由四個部分組成：兩個心室和兩個心房。來自身體的血液通過右心房進入心臟，并被泵入右心室。右心室將血液泵入肺部，這樣血液就會充氧。然后，新的含氧血液進入左心房并被泵入左心室。左心室是最強大的腔室，它負責將血液泵送到整個身體。

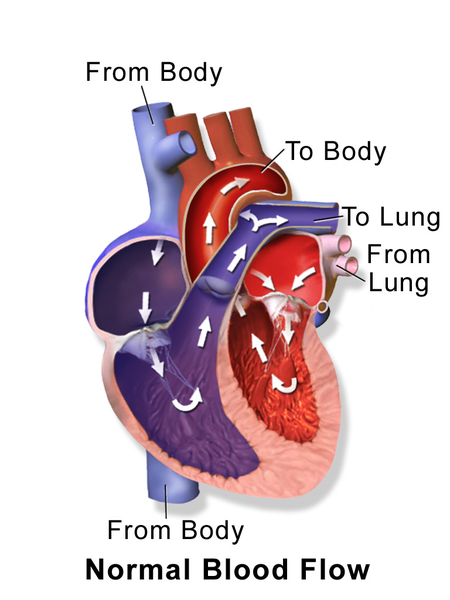

圖中顯示了在沒有起搏器的情況下通過心臟的血流方向。圖片由BruceBlaus提供。通過 Wikimedia Commons獲得許可（CC BY-SA 2.5）。

然而，有時心臟并沒有按應有的方式跳動。心臟起搏器通過監測心臟的自然電信號并在檢測到異常時發出電脈沖來維持人的心率。它們通常用于治療心動過緩。心動過緩通常由于年齡、心臟病和身體的生理電信號無法正確到達心臟而逐漸形成。極低的心率會導致死亡，因此起搏器是一種極其重要的救生醫療設備。

起搏器有兩種不同的用途。一些起搏器是“按需起搏器”；也就是說，當檢測到問題時，它們會根據需要提供電脈沖。還有一些起搏器具有“頻率反應”功能，這意味著它們還可以測量呼吸頻率、血液溫度等，以確定患者的活動水平，確保心臟正常跳動。

起搏器的脈沖發生器包含用于供電的電池和用于確定何時發出脈沖的電路。電線將發生器連接到心臟的各個部位。電極位于電線的末端。

起搏器包含 1~3 根電線。單線起搏器通常連接到右心室，雙線起搏器通常連接到右心室和心房，三線起搏器（“雙心室”起搏器）連接到一個心房和兩個心室。

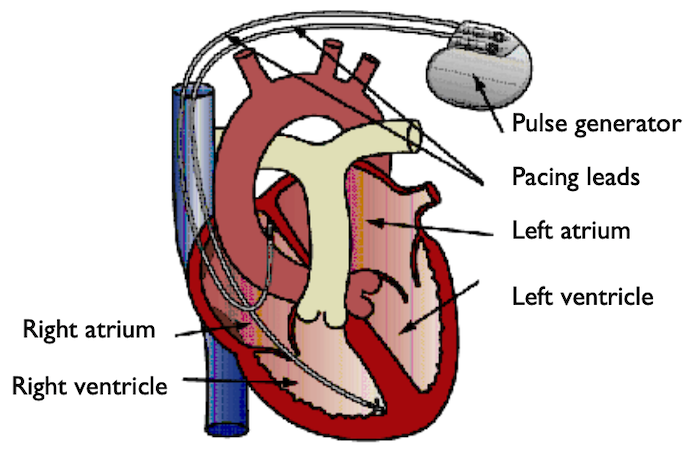

具有兩對電極的心臟示意圖，每一對電極由一個球形工作電極和一個環形對電極組成（見下圖）。

從嬰兒到老年人，幾乎各個年齡群體都會用到起搏器，并且每個群體都有不同的需求。如果專業人員可以對起搏器的工作方式進行建模和仿真，就可以對設計進行虛擬測試，而不是依賴動物或人體實驗。建模和仿真也比現實世界的 體內 起搏器實驗更高效、成本更低。

在 COMSOL Multiphysics? 中模擬起搏器電極

我們這篇博客中討論的教程模型模擬的不是整個起搏器，而是起搏器的兩個電極：陰極（工作電極）和陽極（環形反電極）。

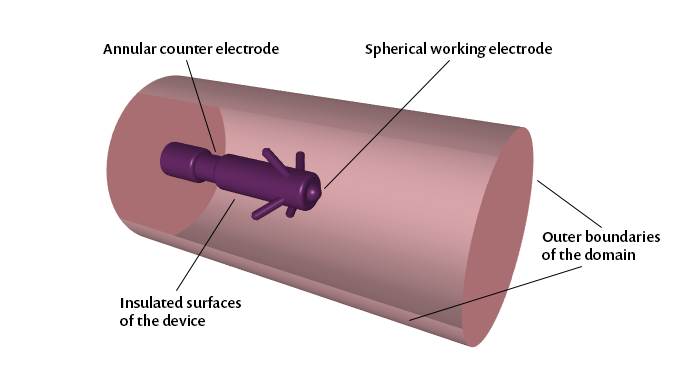

起搏器電極模型的建模域和邊界條件。

在我們的模型中，域是周圍的血液和組織，電極和電極支架是模型邊界。域中的電流由遵循麥克斯韋方程的連續性方程控制。

我們使用 COMSOL Multiphysics? 軟件中的 電流 接口進行分析。您可以在模型文檔中找到有關此接口的更多信息。

結果和討論

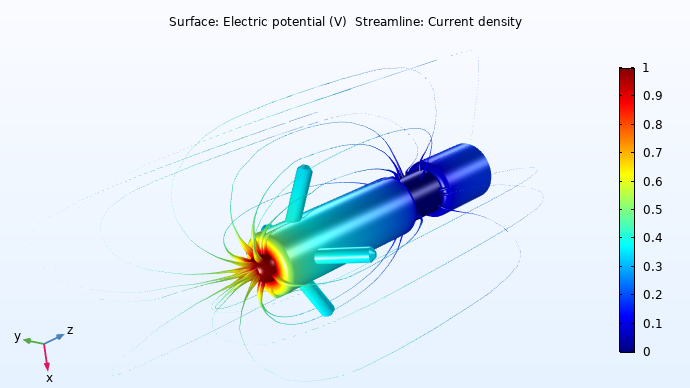

下面的模擬結果顯示了電極上的電位分布和心臟內電流分布的流線。

電極表面的靜電勢分布和總電流密度（流線）。

可以看到，球形工作電極上的電流密度最高。電流引發心臟跳動。

通過仿真，工程師可以優化起搏器的能效并延長它的使用壽命，隨著時間的推移，患者需要更換起搏器的次數越少；工程師還可以直觀的觀察幾何形狀如何影響電流和電壓分布。通過仿真，工程師還可以進行壓力測試，以了解起搏器設計的極限并避免進行體內實驗。

雖然本文介紹的教程模型模擬的是起搏器，但這些理念也可應用于模擬涉及離子傳導的其他過程。
