摘要：動力域控制器是一種智能化的動力總成管理單元，借助 CAN/FLEXRAY 實現變速器管理、引擎管理、電池監控、交流發電機調節。其優勢在于為多種動力系統單元 （內燃機、電動機\發電機、電池、變速箱）計算和分配扭矩、通過預判駕駛策略 實現 CO2 減排、通信網關等，主要用于動力總成的優化與控制，同時兼具電氣智 能故障診斷、智能節電、總線通信等功能。

動力域：動力域我們可以定義為控制整車電驅動力系統里面用到的控制模塊。以新能源汽車為例，包含電控系統、電池管理系統（BMS）、以及逆變器、車載充電（OBC）等等。

動力域中，一般車企會自己研發電機電控系統，現階段主流路線控制器會集成在電機里。而 BMS,逆變器，車載充電等產品供應商提供較多。動力域里的產品，會受益于新能源的高速 發展而發展。

動力域中的這些控制模塊核心用到的是功率半導體比如 IGBT、 Mosfet、 SiC。現階段 新能源汽車正在由 400V 向 800V 高壓演變，對于逆變器，電機控制等模塊的技術需求也發生 了一些要求改變。總體而言，和智能座艙、智能駕駛、底盤、車身有所區別，需要針對這個細分賽道單獨進行技術和發展方向的研究。

下圖以特斯拉新一代電驅系統為例，集成了電機、減速器、電控于一體，體積非常緊湊， 電機部分如西瓜般大小，電機功率可達 300KW。電控制部分見圖 2，實際包含三層結構:分別 有主控制，驅動電路，以及 IGBT 模塊。

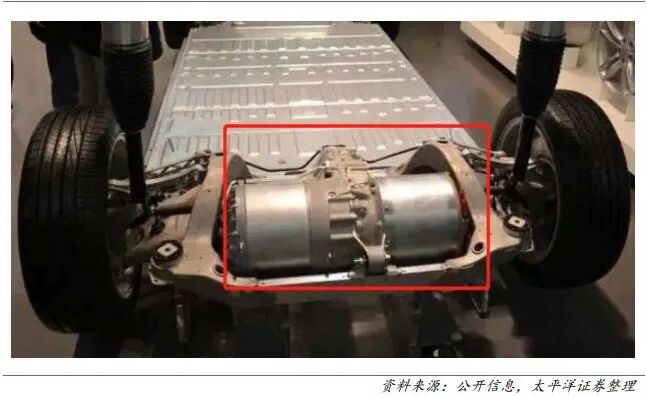

圖1：特斯拉一體化電驅系統

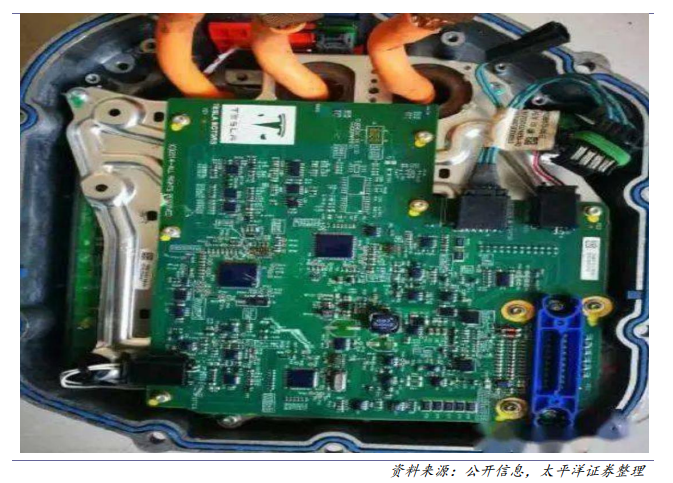

圖2：特斯拉電機控制器內部部分結構展示 – 僅為主控制層

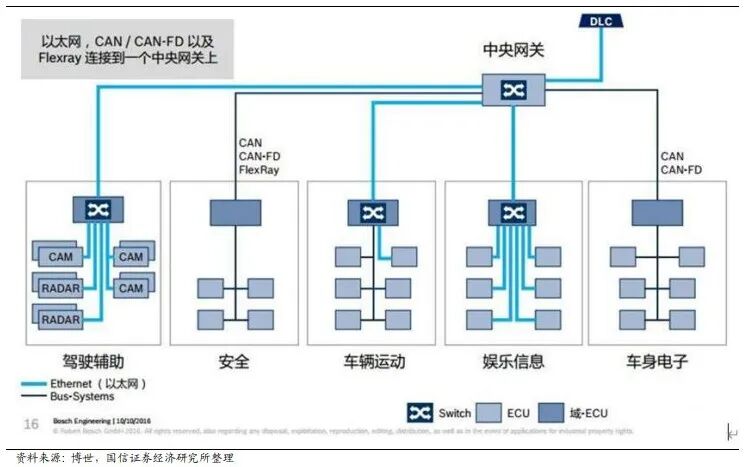

EE 架構升級的方式

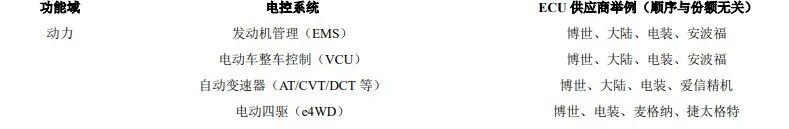

汽車控制器在汽車整車及零部件中扮演了“大腦”的角色，也是汽車軟件的物理載體。其中，單一功能控制器被稱為電控單元（ECU），多功能域控制器被稱為域控單元（DCU）。軟件定義汽車浪潮將為汽車控制器行業帶來深遠影響。一方面，汽車控制器供應鏈將重塑，傳統 Tier1 巨頭的優勢地位已經有所松動，無論 ECU 還是 DCU，中國廠商都有機會迎來突破。另一方面，汽車控制器形態將發生變化，ECU 可能被 DCU 部分集成（不 代表 ECU 會消失）。傳統汽車供應鏈為“Tier2-Tier1-OEM”的塔狀模式，ECU 通常由電控系統 Tier1（系統集成商）自主研發生產，博世、大陸、電裝等國際巨頭占據主要市場份額。ECU 是各類汽車電控系統的“大腦”，軟硬件一體， 且與傳感器、執行器高度耦合，技術門檻較高，國際大廠具備明顯的技術和成本優勢。

來源：Marklines，中信建投

寶馬和奧迪也進行中央計算平臺的電子電氣架構設計。命名略有不同，奧迪將新架構命名為中央計算集群（central computing cluster），而寶馬叫做中央計算平臺（central computing platform）。在寶馬的體系結構中，中央計算平臺劃分主要的軟件功能，這些功能主要在內部開發。這些平臺提供高性能，并滿足最高的安全要求。集成 ECU填充了中央計算平臺和普通 ECU之間的差距——例如，部署需要直接訪問傳感器或執行器的時間關鍵功能。對于簡單和非 特定于OEM的功能，可以接受普通 ECU 和傳感器和執行器。理想情況下，這些 ECU、傳感器和執行器基于常見的 OEM 或者一級供應商的零件。
