1.問：請教一下，空氣間隔控制，最小邊界條件是哪個命令控制住的，為什么我用 acm 命令讓間隔>0.1,但是優化出來的結果間隔的下邊界是1，請問在哪里修正呢？

答：ACM 是控制元件最小中心厚度的，沒有專門控制空氣中心間隔的監視器，要控制的話可以用 LLL和 TH 去控制具體的表面厚度。設置最小值0.1，實際值大于0.1的時候其實指令沒有作用，只有實際值小于0.1的時候才會生效控制。或者直接在變量里用 SLIMIT 設置空氣間隔的范圍

2.問：ACC ACM 控制透鏡中心范圍還是包括空氣間隔的控制的，不包括的話，空氣間隔最小的指令是哪個

答：用 SLIMIT

3.問：有限距用哪個命令呀，我用 obd 居然是物面是彎的

答：OBA

問：有么有設置物距視場角，有沒有可以直接設置有限距視場角

答：可以用OBC

有問必答 | 關于 SYNOPSYS 中命令設計模塊問題匯總五的圖1

4.問：請問一下 toshear 命令，怎么設置？有默認設置嗎

答：直接在 DSEARCH 的 GOALS 下面寫就行

有問必答 | 關于 SYNOPSYS 中命令設計模塊問題匯總五的圖2

5.問：我在優化函數中，怎么沒有這種修復橫向相差和 MTF 的設置，我不在 GOALS 下面輸入這個，我就無法在 AANT 中用了嗎？

答：在優化宏里用現成評價函數10也可以出來

有問必答 | 關于 SYNOPSYS 中命令設計模塊問題匯總五的圖3

也可以自己一條一條寫GSHEAR指令

有問必答 | 關于 SYNOPSYS 中命令設計模塊問題匯總五的圖4

6.問：請問 synopsys 優化后，光闌位置再透鏡里邊，怎么讓它自動優化再空氣中。

答：自動優化會讓光闌在現有表面上，要在空氣中可以手動增加虛擬表面再設置為光闌

7.問：軸上視場傳函不好，怎么增加軸上視場的權重呀

有問必答 | 關于 SYNOPSYS 中命令設計模塊問題匯總五的圖5

有問必答 | 關于 SYNOPSYS 中命令設計模塊問題匯總五的圖6

答：這一列是權重，前三行是0視場的

8.問：請教一下，我需要的材料 zemax 里有，但是 synopsys 沒有，我應該怎么做

答：自己編寫的話在找到安裝目錄里面的.LIB文件，格式可以參照這個帖子http://www.optzmx.com/thread-19700-1-2.html

9.問：如何控制系統種某幾個鏡片的焦距？

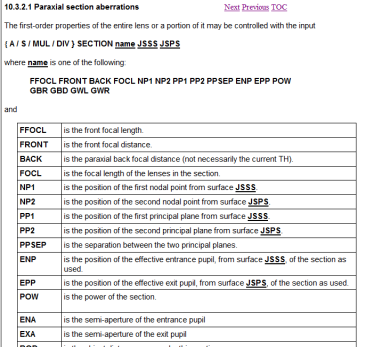

答：可以用 section 像差

有問必答 | 關于 SYNOPSYS 中命令設計模塊問題匯總五的圖7

10.問：請問，嘗試優化一個帶光柵的系統，如何設定優化過程中忽略軸向色差，zemax 中在操作函數中有，請問 synopsys 中對應那個設置呢？麻煩方便時幫忙解答

答：DSEARCH 的時候可以選擇只有主波長，優化的時候可以把 GNR和 GSR 里的M改成1，就只優化主波長

有問必答 | 關于 SYNOPSYS 中命令設計模塊問題匯總五的圖8

有問必答 | 關于 SYNOPSYS 中命令設計模塊問題匯總五的圖9

11.問：請問在 Synopsys 中二元面能用下面的公式表示出來嗎

答：可以先看一下幫助文檔里的DOE。synopsys也有四種DOE類型，可以看一下

有問必答 | 關于 SYNOPSYS 中命令設計模塊問題匯總五的圖10

有問必答 | 關于 SYNOPSYS 中命令設計模塊問題匯總五的圖11
