AL1050抽芽成型開裂毛刺等不良

問題(落花生):

如下圖產品,材料AL1050,硬度45~50,厚度2.0mm,抽芽柱子高度2.2 0/+0.3mm,柱子外徑φ4.0mm,內徑2.8mm;抽芽后柱子頂端成型不飽滿,要么出現頂部外圓邊斜角,要么是頂部褶皺開裂,或即將開裂,和毛刺;組裝成型鉚壓后出現一定比例的毛刺;

模具抽芽一次性成型,由下往上沖,抽芽孔內及沖頭持續滴油生產,抽芽預沖孔φ1.4mm;目前模具抽芽外觀不太穩定,無法做到成型飽滿無毛刺狀態,請問各位同仁有什么好的建議;

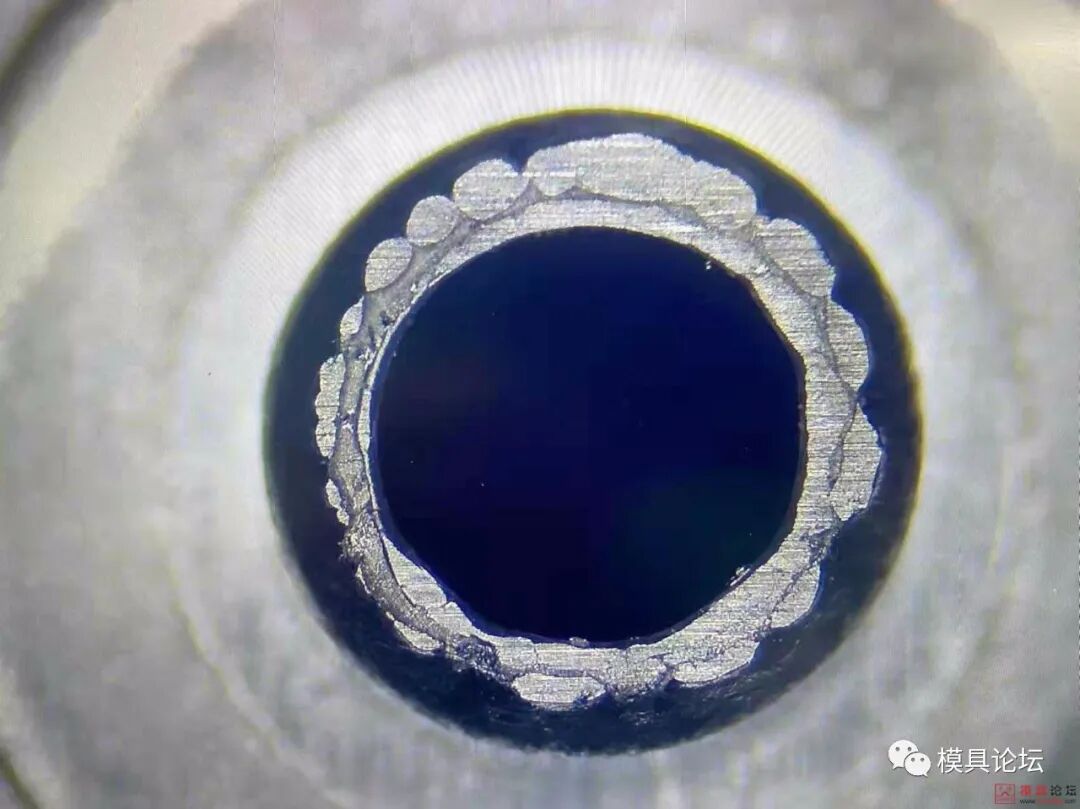

AL1050抽芽成型開裂毛刺等不良的圖1

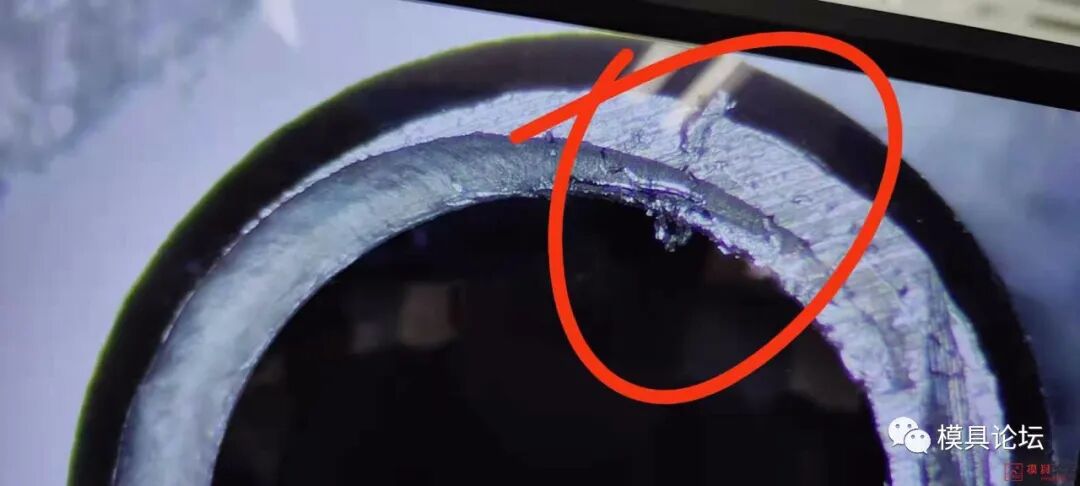

AL1050抽芽成型開裂毛刺等不良的圖2

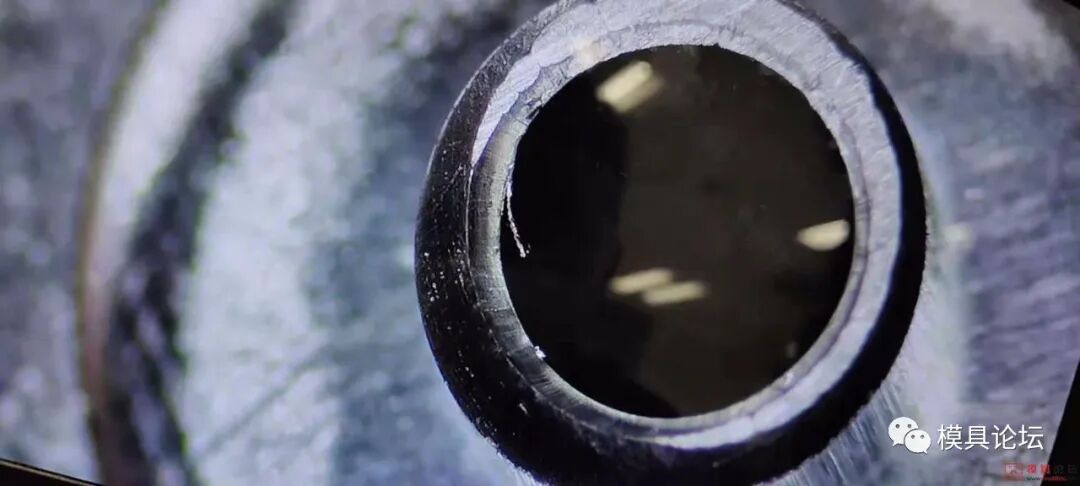

AL1050抽芽成型開裂毛刺等不良的圖3

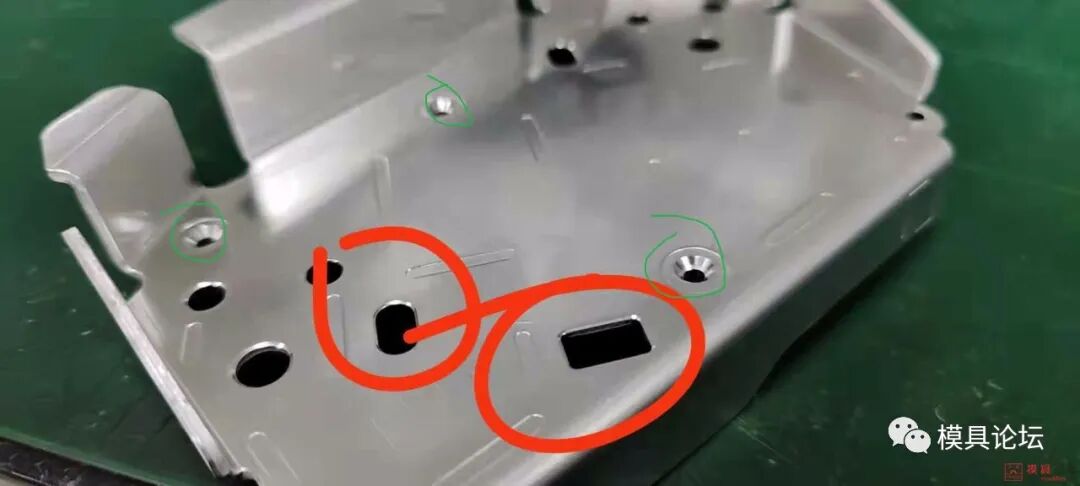

AL1050抽芽成型開裂毛刺等不良的圖4
