我國火力發電廠各種事故中鍋爐事故約占發電廠總事故的70%以上，而過熱器、再熱器、省煤器、水冷壁四管泄露與爆破事故在眾多事故中出現最多，約占鍋爐總事故的70%以上。四管泄露成為困擾火力發電廠安全生產的一大難題，容易導致停機、停爐，造成大量的經濟損失和增加檢修工作量，嚴重時甚至?xí)绊戨娋W(wǎng)的平穩運行。

火電廠的鍋爐體積龐大，特別是超超臨界的百萬等級鍋爐，其高度有80m左右。鍋爐內部煤粉燃燒的環境復雜惡劣，需要在高溫高壓條件下長期穩定的運行。爐膛內防磨防爆檢查對鍋爐安全運行具有至關重要的意義。正常情況下，只在B級及以上等級檢修才搭設爐內大型升降平臺，平時的機組臨停、臨修或C級檢修，一般不開展此項工作，對鍋爐防四管泄漏非停檢查和結焦?fàn)顩r判斷失去了一次檢查、驗證的機會。如果按照傳統檢查方法搭設升降平臺有三個缺點，首先耗時長，搭設爐內升降平臺大約需要一周時間；其次成本高，搭設升降平臺耗費大量人力物力。最后部分部位架子難搭設。所以對于小修及臨停機組來講這種方法不可取。

針對這一問題我們提出了利用現有無人機在爐膛內部飛行檢查，完成宏觀的四管防磨防爆檢查工作。為何要使用無人機？首先不用搭架子，還可抵達連搭架子也無法達到的地方，檢查速度快而安全，后續可以按初步查出的結果，利用水冷壁爬行機器人精準檢測，做到有的放矢。根據檢測結果采取針對性的解決方案，比如吹灰器運行情況，爐內全面的結焦情況，燃燒器噴口狀況等。

如何實現爐膛內部無人機宏觀檢查呢？在鍋爐爐腔本體的三樓人孔門處搭設臨時腳手架，或者利用在冷灰斗處搭設的簡易小平臺作為儀器擺放地，檢查人員甚至可以不進入爐內。啟動控制器控制飛行。

無人機應用范圍有哪些？

①爐膛水冷壁檢查；

②屏過、末過不易搭設腳手架區域檢查；

③吹灰器及其作用范圍的壁面、防磨瓦、管壁吹損情況檢查；

④爐腔內部燃燒器檢查；

⑤在檢修人員進入爐腔之前，先對爐腔進行結焦情況檢查和判斷，為搭設腳手架平臺創造一個安全的環境；

⑥其它有限空間或密閉空間檢查。

因此，我公司研發設計的適應于密閉空間的智能有線無人機，利用其對鍋爐爐膛內部進行自主飛行和高清拍攝，將影像實時傳輸至外部進行處理，識別設備的缺陷等問題并進行實時評估，這種采用無人機檢查的方式，解決了傳統的火力發電廠針對電站鍋爐防磨防爆自動化程度低的問題。

1、續航能力差

續航能力不足是制約無人機在鍋爐檢修應用的一個重大因素。電動多旋翼無人機因其成本低、操控簡單、在復雜環境下作業效果較好的優點，在許多領域應用廣泛。但電動多旋翼無人機由于飛行效率較低，在載荷指標、航程、航時方面的短板十分明顯。目前對多款多旋翼無人機進行現場測試，得出無人機現場測試?yán)m(xù)航時間在15~25min之間，無法滿足遠距離、長時間的飛行，飛行過程中需預估飛行時間，否則一旦失去動力，需中斷飛行需更換電池，而一臺電站鍋爐的現場檢查通常耗時3~4h甚至更長時間。為滿足檢查需求，通常需要攜帶多塊備用電池，檢查過程中更換電池不僅容易打亂原本的飛行計劃，而且提高了時間成本。因此，提高無人機續航能力成為無人機研發的重中之重。

2、避障能力需加強

鍋爐內部存在很多突出的固定卡、溫度探針或其他細長突出障礙，因其體積較小，無人機自主避障功能檢查不到時容易發生碰撞事故，影響檢查工作進行，且容易造成無人機損壞。由于爐腔內部沒有GPS信號，只能使用手動操作或慣性導航。或者按設定的飛行軌跡，在爐腔內部連續不斷拍攝和檢查。

3、穩定飛行及懸停

電站鍋爐爐膛燃燒器附近為重點檢查區域，由于燃燒器噴嘴與外部空氣相通，爐膛為一個巨大的通風體，自然風的風力較強，導致無人機在噴嘴附近無法靠近，或僅能觀察整個噴嘴的局部區域。

1、簡介

鍋爐具有空間密閉、內部結構復雜、環境惡劣等特點，各部件橫豎不一，且部分空間極度狹小，檢查環境細小灰塵彌漫，對無人機使用壽命、導航定位、自主避障及相機成像質量都是極大的挑戰。

目前，大部分工業用無人機采用衛星或視覺導航進行定位，但鍋爐的爐堂、尾部受熱面等均為密閉空間且空間內光線較弱，存在較強電磁干擾，信號屏蔽嚴重，衛星及視覺導航系統無法實現無人機的精準定位。本項目所選用無人機為四旋翼飛行器，飛控及圖傳系統均采用國內成熟的先進無人機技術，機械穩定性好；通過多個不同方向的激光傳感器完成測距，實現鍋爐內部相對位置的確定；機身外部增加圓形防護罩，以避免飛行中可能發生碰撞時無人機的損壞問題；結構相對簡單，性?xún)r(jià)比高。在復雜密閉的空間，特別是鍋爐的高空、高塵、雙盲（無 GPS、無光照）的工業場景下，無人機進行智能飛行、高清拍攝和圖像處理，存在著諸多技術難題。下面將介紹我司研發設計專用于火電廠鍋爐爐膛檢查用的智能有線無人機。

2、有線無人機組成

①智能有線無人機由飛行平臺系統、圖像采集系統、有線供電系統和地面控制系統組成。

②飛行平臺系統主要包括動力系統、傳感器、信號處理、GPS、照明、無線控制等。

③圖像采集系統主要包括云臺、相機、傳感器、無線傳輸?shù)取?/span>

④有線供電系統主要包括升壓穩壓系統、線纜等。

⑤地面控制系統主要包括無線控制、GPS導航、計算機、手機等。

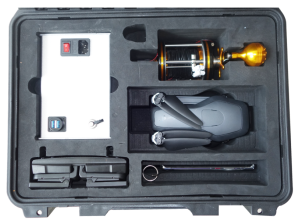

圖1：智能巡檢無人機包裝圖

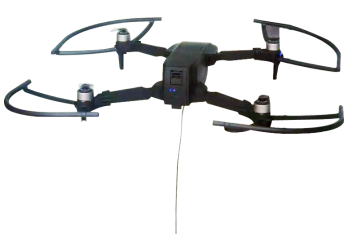

圖2：智能無人機飛行

3、有線無人機工作原理

無人機采用有線供電，并配備高亮度LED照明，通過遙控器操縱或者通過編程實現自主飛行，在鍋爐內飛行到待檢查位置懸停，利用搭載的4K高清圖像采集攝像頭，對鍋爐內部拍攝，通過WIFI傳輸模塊將實時圖像無線傳輸至計算機或手機觀看。以實現對爐膛內過熱器、水冷壁等的快速檢查。

4、有線無人機的特點

1、無人機飛行與檢查方式

無人機具備降落觀察、指定高度懸停、沿目標水平周向飛行、沿目標高度上下飛行等飛行方式，攝像頭掃查方式為水平垂直掃查，仰視(俯視)掃查，側視掃查。

因攝像頭可視范圍有限，且成像邊緣畸變量較大，因此應首先根據無人機攝像機特性確認掃查的有效區域，確保掃查結果真實可靠。

2、無人機檢查順序

一般情況下無人機從位于爐膛或尾部受熱面?zhèn)让?/span>的爐門進人檢查空間，進人后應由檢查人員根據鍋爐內部特征判斷無人機所處位置，選擇合適的起點(零點)。檢查時，可按照整體快速掃查與局部重點掃查相結合的方式，而在容易發生問題或懷疑有缺陷的部位可懸停進行重點掃查。

整體掃查時，無人機可呈“S”形檢查。如爐膛部分，選擇一面水冷壁墻體后，可從墻體一側沿高度方向飛行，到達頂部后折返，也可自墻體一側水平飛行至墻體另一側后折向更高位置，飛行時應注意掃查的有效區域，飛行路線相鄰的兩區域應有一定重疊，防止漏檢。

3、現場檢查

操作無人機進行鍋爐檢查的人員必須熟悉無人機各項性能及飛行操作。

水冷壁管檢查管子表面結焦、磨損、腐蝕，爐墻及角部密封板與水冷壁管焊接質量良好；密封板無變形、燒損、開裂現象。

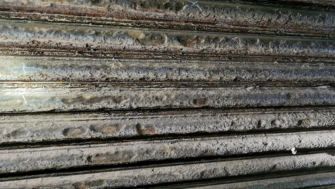

圖3：水冷壁管大面積高溫腐蝕檢查

圖4：水冷壁折焰角上爬坡與側墻部位拉裂檢查

燃燒器區域檢查管壁的沖刷和腐蝕程度；燃燒器噴口處及附近區域連接密封件焊接部位開裂拉傷、燒損、撕裂、變形現象。

圖5：燃燒器火嘴噴口有無燒損、撕裂、變形檢查

吹灰器區域檢查管壁有無明顯吹損現象，開裂拉傷、燒損、變形現象。

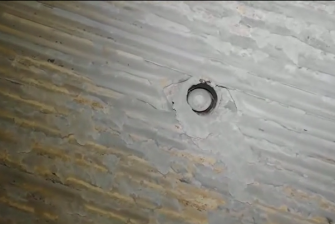

圖6：吹灰器四周水冷壁管吹損檢查

過熱器管屏全面檢查外壁結焦情況，管排有出錯列現象，檢查各管排間距是否均勻；檢查防磨板有無脫落、燒損。

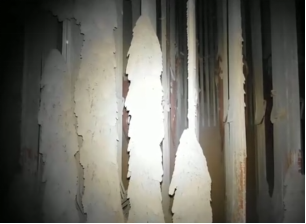

圖7：過熱器管屏外壁結焦檢查

圖8：過熱器管屏護瓦燒損檢查

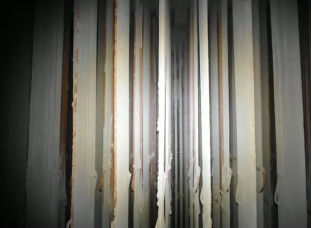

圖9：過熱器管屏出列檢查

無人機檢查過程中，對鍋爐受熱面的典型部位應以視頻、照片等方式留存。發現缺陷時應標明缺陷所處位置，并進行多角度拍攝，由經驗豐富檢查人員判斷缺陷類型、大小以及處理方式，對疑似缺陷存在爭議時，可對存疑部位改為人工檢查進行確認，確保不誤判。

鍋爐爐膛內部傳統的檢查方法工作周期長、經濟效益差、危險性高等，采用智能有線無人機檢查有著低成本、高效率、高智能、空間適用性強等顯著優勢，能在鍋爐爐膛高效檢查工作中發揮巨大作用，這對提升傳統火力發電行業的智能化具有較大的價值。隨著后期研發需求，智能有線無人機平臺將可以搭載測厚及氧化皮檢查探頭等，可以對鍋爐進行更加全面地檢查，從而達到代替人工的目的。
