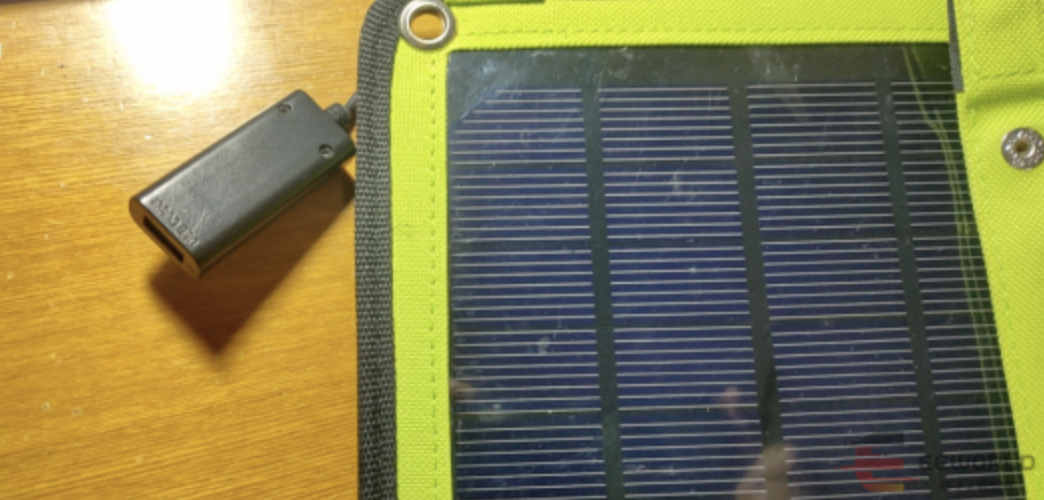

前一段時間，淘了一個太陽能板。這個太陽能板可以固定到背包，還帶USB電源輸出。

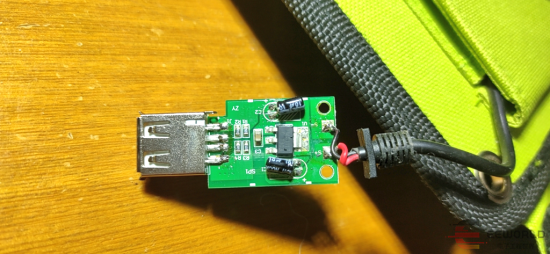

一般太陽能電源芯片需要支持MPPT功能，用來提高效率，因此就拆開想看看是用了什么型號。拆開后看到了芯片是SOT23封裝，以及2個大電容，頓時感覺就不好了。

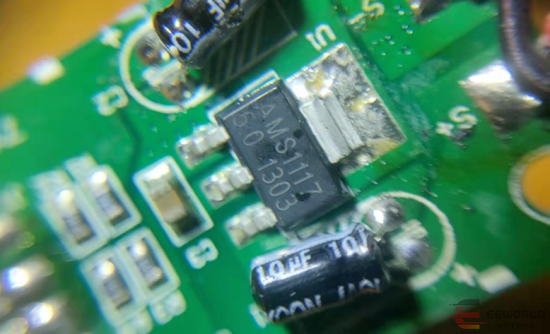

仔細看，沒想到居然會用1117，這個也太偷懶了。換個芯片，效率可以提高不少的。

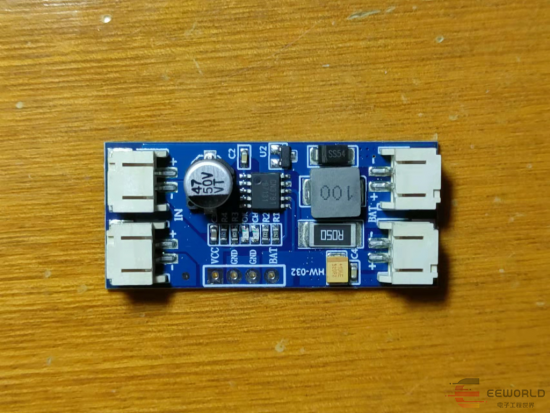

為了改裝這個使用 1117 的太陽能板，淘了一個 CN3791充電板。這個芯片是太陽能充電專用，支持MPPT，最大允許28V輸入，4A充電電流。





CN3791 充電模塊默認是 12V 的，而手頭太陽能板是 6V 左右的，因此需要改電壓才能用。

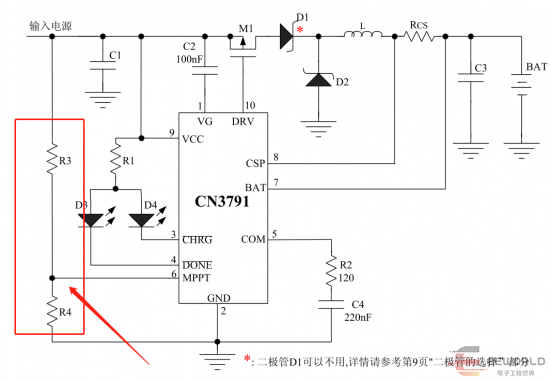

在 CN3791的數據手冊中，可以看到，MPPT電壓是通過 R3 和 R4 進行設置的。





最大功率點的計算公式如下：

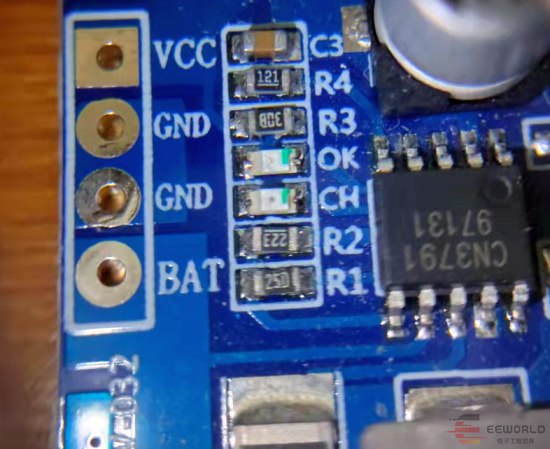

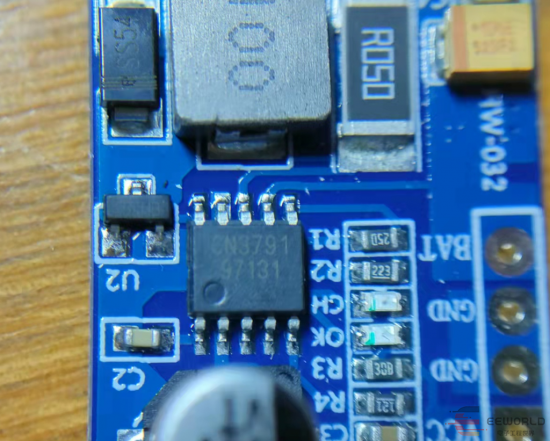

在 CN3791 模塊上，實際對應的電阻是 R1 和 R2，一個是 22K，另一個標識為 25D，電阻值是 178K，因此對應的 Vmppt 是 1.205 * (1 + 178/22) = 10.95V。





改變 R1 和 R2 的比值，就可以改變 MPPT 電壓。經過計算，在 R1 上并聯一個 200K 左右電阻就可以(并聯后阻值為 94K)，這樣 MPPT 電壓是：



1.205 * (1 + 94/22) = 6.35V

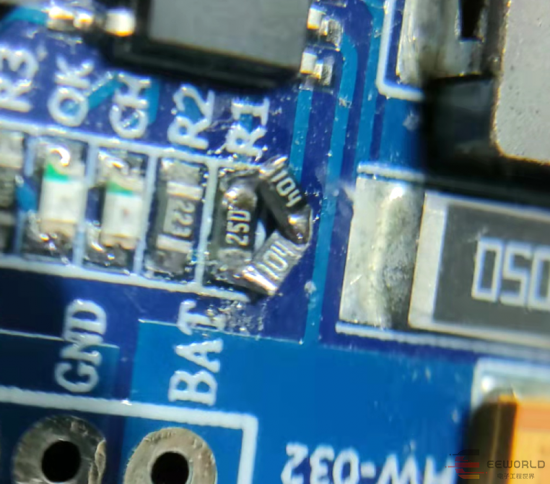

一時找不到 200K 的電阻，就用 2 個 100K的電阻串聯

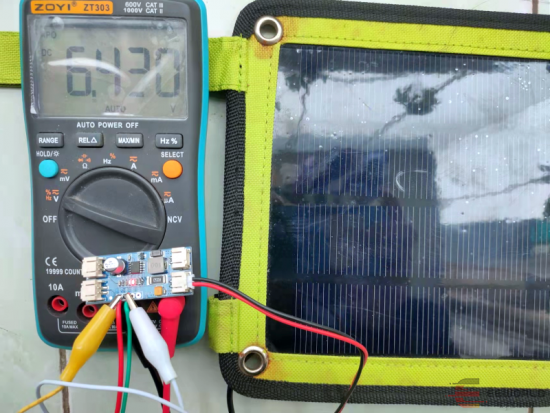

修改后實際測試效果為





改裝好了 CN3791 充電模塊，下一步就是完整的改裝了。改裝的基本思路是：



• 太陽能板通過 CN3791 給鋰電池充電

• 鋰電池通過升壓模塊輸出 5V，用USB給其它設備

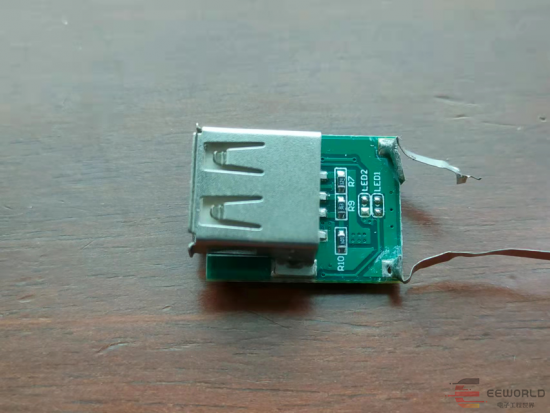

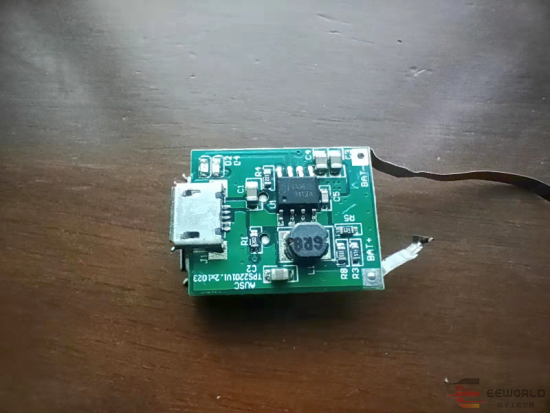

CN3791已經準備好，升壓模塊不難，但是自己做比較費時間，翻了翻箱子，找出一個不知道什么時候買的充電寶的主板（印象中好像還是以前EEWorld論壇網友發布的），主控芯片是早已停產的 ETA9635。。。

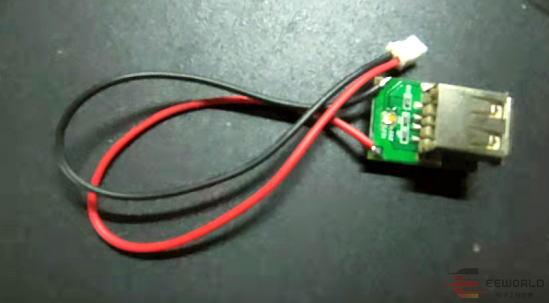

去掉原有的金屬條，焊接一個轉接線，方便插到 CN3791 模塊上。CN3791上有 4個 PH2插座，輸入輸出各兩個，這一點真的很方便。





將太陽能板的輸出焊接到 CN3791。用轉接線連接左邊的插座也可以，但是考慮到插座的規格都是一樣，為了避免以后不小心插錯造成損壞，所以選擇了焊接方式。

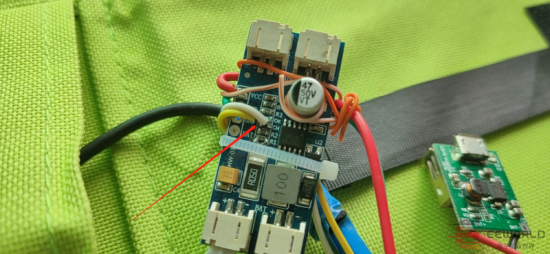

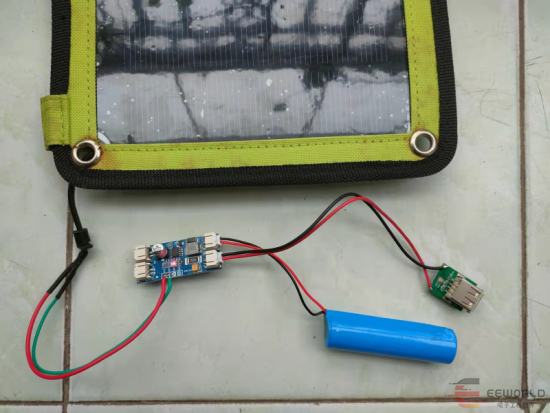

找了一個帶插頭的 18650 電池，CN3791分別連接電池和升壓模塊，就完成了基本的組裝。為什么電池不用焊接，主要考慮到一個是有些時候需要更大容量電池，用插頭可以方便更換；另外有些時候不允許帶電池，就可以將電池拆下。

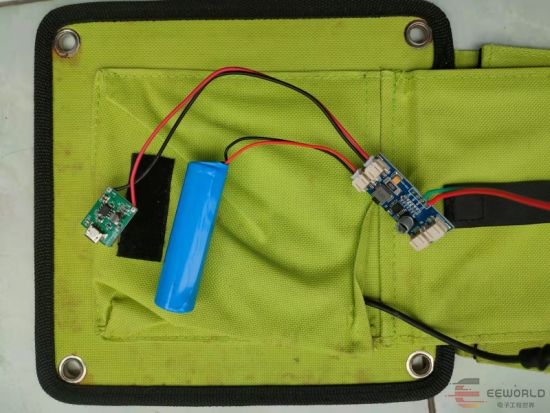

太陽能板后面有個小袋子，電池和模塊都可以放進去

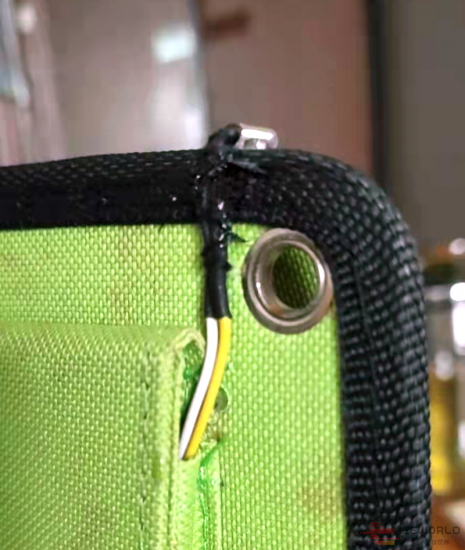

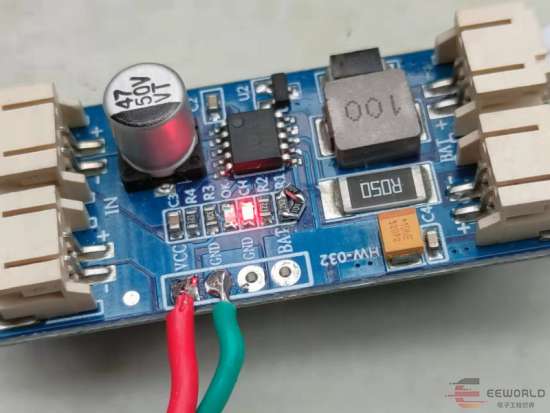

為了方便了解充電狀態，將模塊上原有的紅色LED拆下，引出兩根線。

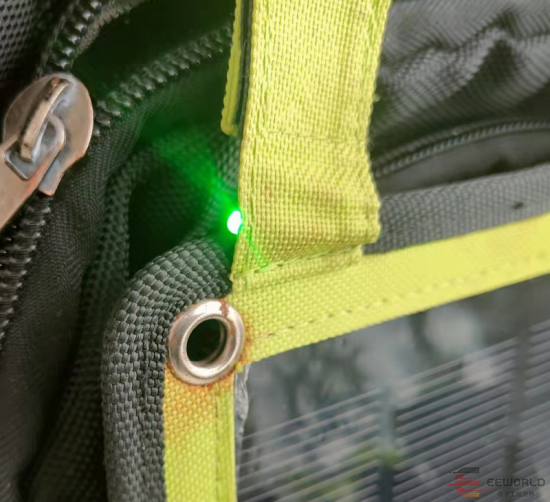

焊接一個高亮的LED，再固定到太陽能上，這樣就可以隨時查看充電狀態（充電時LED亮，充滿后熄滅）。

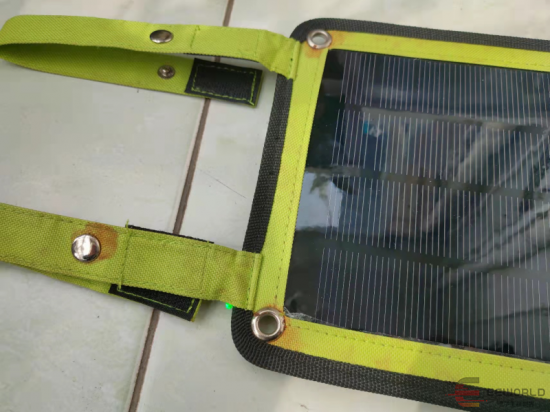

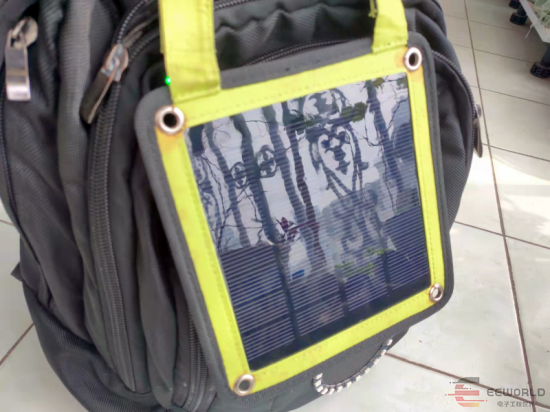

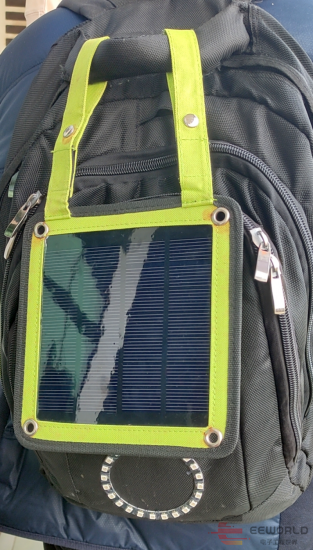

這個太陽能板的帶子是帶按扣和自粘貼的，可以方便的掛到背包或其它地方上。







一個簡單實用的便攜式背包太陽能就改造完成了。
